Onderwerp: plaatsen zonnepaneel

Ik ben voornemens een (niet beloopbaar) zonnepaneel te plaatsen 80W boven de vaste davids.
Omdat het paneel korter is als de breedte tussen de davits wil ik daartussen 2 x een aluminium buis rond 25 mm plaatsen waarop het zonnepaneel gemonteerd wordt. Aan het uiteinde van de davits de aluminium buis tussen de davits zodanig die buis kan draaien. De onderste buis over de davits heen die ik daar kan fixeren zodanig dat die eenvoudig ook weer los te maken is om de hoek van het paneel gunstig naar de zon te draaien.
Ik denk aan aluminium buis 25 rond omdat me dat sterker lijkt dan 25 vierkant, klopt dat? (en het staat misschien iets bescheidener)
Het gewicht van het zonnepaneel is 8 kg.
Hierbij een schets om een indruk te krijgen.



Jan

Een dergelijk zonnepaneel is niet gruwelijk zwaar, dus ik denk dat je de constructie lichter kunt maken.
Wat te denken van 2 L-profielen 25 x 25 bovenop de davits te monteren. Dan kun je in de profielen het zonnepaneel vastmaken en draagt de lijst van het paneel mee aan het eigen gewicht. Dit is zeker lichter dan vierkant en waarschijnlijk ook lichter dan rond.
Ben je niet helemaal zeker van je zaak, dan kun je met 25mm rond aluminium de ruimte tussen de davits en het paneel nog opvullen. Ik heb zojuist goede ervaring opgedaan met het epoxy lijmen van aluminium en ik zou het 'in de hoek' met epoxy (grijze uitvoering) lijmen.
De bevestiging op de davits kun je dan schroeven dwars door het rond en een lip van het L-profiel. Niet vergeten het zonnepaneel vast te zetten!

Resultaat: een aan de onderzijde goed gekoeld zonnepaneel. Helaas kun je het niet op de zon richten.
Groeten, Peper.

Rond is niet sterker als vierkant. En vierkant is makkelijker bevestigen op het paneel.

Let op galvanische corrosie als je davids niet van alu zijn.

Wat rooiedirk zegt!
+1 en +1

Rond is wel beter elastisch te vervormen dan vierkant, maar dat wil je denk ik niet

kaaiman schreef :
Brutale vraag: waarom gebruik je niet alle ruimte die er is voor een groter zonnepaneel?
Met 80 Wp kun je al aardig voorzien in een niet te grote stroombehoefte, maar met 140 Wp kun je er bij wijze van spreken ook nog een koelkastje bijhebben.

Bedankt voor de suggesties! Waarom geen groter paneel, de breedte vanwege de davits is beperkt. 55 cm kan ik net kwijt of ik moet ze een flink stuk laten oversteken en dat heeft niet mijn voorkeur. Het moet voor mij niet te massaal worden, bij voorkeur een niet te opvallend paneel. Een duurder alternatief zou zijn 2 panelen van 50 W maar dat levert in verhouding prijs/watt te weinig op. Overigens heb ik ook een windmolen, maar het zonnepaneel moet de windstille periodes opvangen, vaak is dan wel warm en kan ik de suggestie voor een groter paneel goed volgen .

Jan

Niet helemaal on-topoic (waarvoor mijn excuses), maar ik kan het toch niet laten...

Warmte is nefast voor de opbrengst zonnepanelen. Warmte heeft nl niets te maken met de hoeveelheid zonlicht dat het paneel kan omzetten in elektriciteit, maar heeft wel een negatieve invloed.

Klinkt wat vreemd, maar is wel zo. Solar funfact 101.

kaaiman schreef :

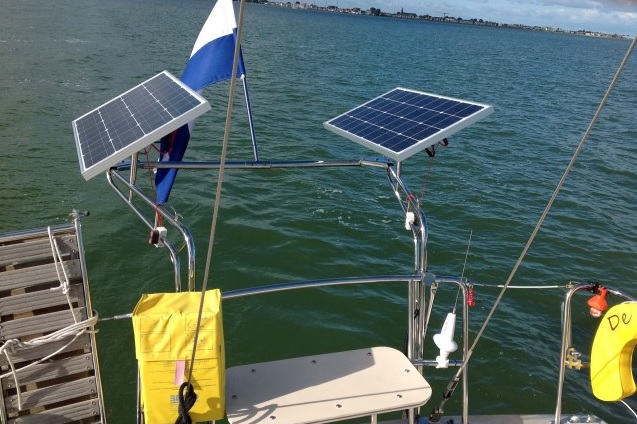

Wellicht is dit een oplossing voor jou:




25 mm buis op davits gelast en daarover T-stuk geschoven en d.m.v. NOA (NOA.se) fittings bevestigd.

orchidius schreef :
Warmte was een reflectie op de suggestie voor een groter paneel in relatie tot een koelkastje

Jan

Erg mooi zo'n rvs opstelling, wie weet op termijn. Eerst maar low-budget.

Jan
