Onderwerp: Tip: handige USB naar serieel TTL kabel

Geen vraag, maar, een tip. In het samenstellen en configureren van de apparatuur-setup voor mijn boot kwam ik deze kabel tegen. Ik ben hem in NL nog niet tegengekomen en ik vind 'm ideaal, omdat vergelijkbare kabels de chipset in de Sub D connector hebben zitten, terwijl je die wellicht helemaal niet nodig hebt/wilt gebruiken. Bij deze kabel zit de chipset in de USB connector zelf en heb je een breakout aan de andere kant. Daarnaast bevat deze de AT versie van de Prolific chipset en is 'ie dus Windows 8(.1) en 10 compatible. Daar ik heel erg in kennis delen geloof, hier even gepost, zodat hij ook voor andere forumbezoekers op dit forum vindbaar is

Misschien ben ik nu heel dom, maar ik heb zoiets aan boord nog nooit nodig gehad.
Kan je eens een concreet vb geven waarvoor we deze aan boord gaan gebruiken?

. Zeker niet dom, misschien nog nooit nodig gehad inderdaad en dan is het doel je ook niet bekend. Maar, hij is bv. om een GPS ontvanger op je laptop/boord PC aan te sluiten. Een GPS heeft veelal NMEA uit op een losse kabel of een PS/2 oid. Dan moet je dus een serieel TTL signaal vertalen naar een USB poort, aangezien alle moderne laptops/PC's geen seriele poorten meer bezitten, zoals vroeger wel het geval was.
Of, eigenlijk breder gesteld: als je uberhaupt data vanaf je NMEA netwerk op je laptop/pc wilt aflezen. Dat kan ook data van je klokkenwinkel (diepte, wind etc.) zijn.

Dus het serial kabeltje dat we altijd zelf solderen kan je hiermee vermijden?
En hoe zit het met aardlussen?

er staat niet dat er een optocoupler in zit, dus de aardlussen zijn niet uitgesloten.

TX en RX worden gespecificeerd als 3,3V.
Ik weet zo niet of dat genoeg is voor RS232, RS422.......

In "mijn" tijd ( ) was TTL laag 0 volt en hoog 5 volt. RS232 + en -12 volt. RS422 idem maar dan differentieel. Oudere PC's hadden toen een "echte" RS232 poort. Later werden de spanning niveaus teruggebracht naar 5 volt.

Lang leve de standaarden... .

NMEA out is meestal 12V. Ben bang dat je 3.3 V chip hier slecht tegen kan. Maar $10 is ook wel weer te overzien.

Sinds wanneer is NMEA 12V geworden?

mystudio schreef : Sinds ik het zeg
Nee je hebt gelijk 5V.

Belerion II schreef :
Hey mijn gezegden niet misbruiken !

3,3V omdat dat de spanning is waarmee een Raspberry Pi werkt.
En deze kabel is specifiek bedoelt om daarmee te werken.
Zal best ook werken voor andere spanningen maar is niet zeker.
Zou in principe genoeg moeten zijn om TTL te overtuigen dat het een hoog niveau is, maar houd niet over.
Volgens mij bestaat zo een kabel ook voor 5V seriele systemen.
En misschien ook voor 12V origineel RS232 en of NMEA, maar dat ben ik niet zeker.

3.3 V is te krap om een 0 te produceren, de norm staat op > 4 Volt.
( 0 = hoog )

Kan zijn, zou eigenlijk eens in praktijk getest moeten worden, want de theorie en de praktijk. . .

Maar in ieder geval USB naar TTL
bvb l USB to RS232 TTL 5V

Of als je meer als 1 RS232 apparaat moet aansluiten

bvb USB to 4X RS232

Zal ongetwijfeld ook in andere speciaalzaken wel te vinden zijn.

Ik ga het nu eens uitzoeken. Ben er vanuit gegaan dat het ging werken, aangezien de kabel de Prolific chipset gebruikt die ook in de veelgebruikte USB>Sub D 9 connectors zitten en die gebruik ik al jaren zonder problemen (en volgens mij veel meer mensen). Derhalve lijkt het me logische dat de update van de chip, die in deze USB behuizing zit, hier ook probleemloos mee om kan gaan, maar, laten we het ff toetsen to be sure. *haalt oscilloscoop uit de kast*

de specs van RSxxx staan hier: www.rs485.com/rs485spec.html

een kleine samenvatting: (NMEA OUT is max 25 volt!)

Ja, maar, we hebben het niet over RS 232, vlgs mij. Da's de oude fysieke poort op een oude pc. Die wordt geemuleerd met de Prolific chipset, maar, het is geen 232. Enne, ik ben zelf nog nooit een NMEA signaal van 25V tegengekomen trouwens. Maar goed, we gaan offtopic.

de NMEA in en uit een GPS etc is RS232 of RS422. Daar hebben we het dus wel over, denk ik....

RS232 en RS422 hebben nagenoeg dezelfde elektrische specificatie, alleen maakt RS422 gebruik van differentiële spannings niveaus. Vandaar dat RS422 twee paar aders gebruikt voor RX en TX. RS232 gebruikt één ader voor RX en één voor TX.

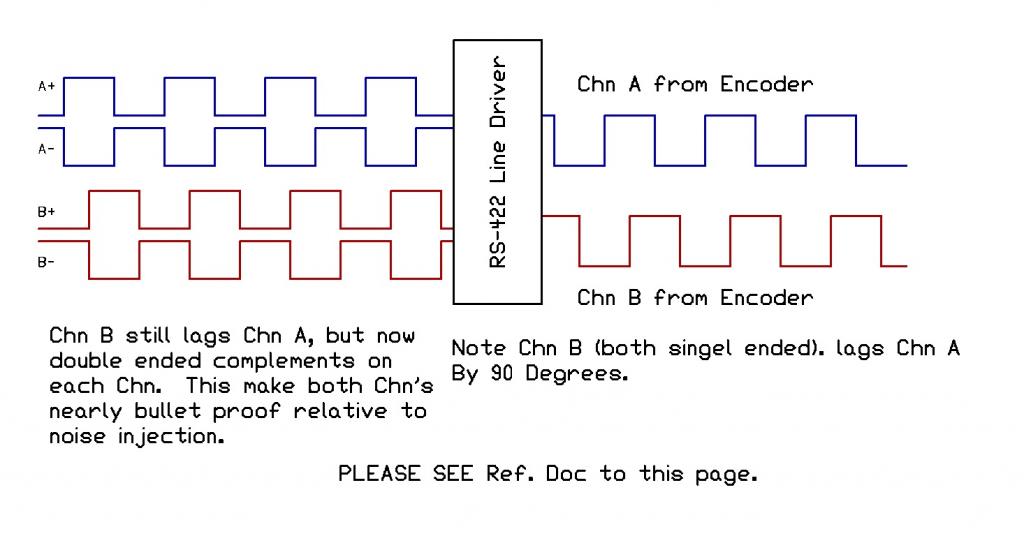

Visueel voorgesteld in onderstaand plaatje. Links RS422 en rechts RS232.



Uitleg: RS422 is min of meer immuun voor stoorsignalen doordat een 'hoog' niveau uit zowel een negatieve als positieve spanning bestaat. Ze zijn als het ware elkaars tegenpolen. Een stoorpuls zal altijd óf positief óf negatief zijn. Nooit beide tegelijk. Daardoor heeft de storing geen invloed op het signaal.
Beetje omslachtig uitgelegd, maar ik hoop dat het zo iets duidelijker is...

Al komen we RS422 zo weinig tegen, de meeste apparatuur heeft geen A+ en A- uitgang maar moet het doen met een gemeenschappelijk massa lijntje, door bezuinigen op een DC/DC converter in het apparaat.

rooiedirk schreef :
5 volt is ook nog betrekkelijk.
NMEA is het hardware protocol RS422 = +2,5 en -2,5 volt.

www.lammertbies.nl/comm/info/nl_RS-422.html
www.actisense.com/products/ret...:nmea0183-info-sheet.

Dat mooie kabeltje geeft geen enkele vorm van galvanische scheiding. wel leuk kabeltje natuurlijk LVT.

Alle "echte" apparatuur heeft gewoon NMEA183 volgens RS422, jachten apparatuur is erg lui en rommelt wat met 0-5 volt.

Mijn nieuwe Standard Horizon GX2200E heeft RS422 a like NMEA aansluitingen! Ze zijn er dus.
Maar, dwalen we niet teveel af met de datasheets RS232 en 422 en de symmetrische betogen? Hoewel allemaal afzonderlijk waar. Maar, elektrisch technisch gezien IS NMEA 0183 v 2 en hoger namelijk geen RS422 en/of 232. NMEA 0183 v2 schrijft 0-5V voor. Hoe het exact wel zit, weet ik eerlijk gezegd ook niet, nooit uitgezocht. Ik constateer alleen dat alle GPS ontvangers die ik ken, over het algemeen aangesloten worden via of USB of PS/2 of via een break out weer met een SubD 9 naar USB op de laptop aangesloten worden. Dit zijn voornamelijk kabels met de betreffende Prolific chipset. Derhalve leek me deze kabel met dezelfde chip ook te werken. Ik heb bij Roozeboos een GPS NMEA ontvanger besteld, als ie binnen is zal ik hem eens aansluiten via de kabel en kijken of de boel pruttelt. Ik vermoed dat het werkt. Daarnaast zal ik mijn SH2200 eens via deze kabel aansluiten op de laptop. Met de Sub D versie werkt dat in ieder geval uitstekend, ik vermoed met deze kabel idem dito, maar, laat het weten.

ow ja, bron: www.google.nl/url?sa=t&rct=j&q...WwQO4pBJ1m_GQYZnRvQw

en: www.gpsinformation.org/dale/nmea.htm

WADnWIND schreef :
Nee, idd. Ideaal voor een kleine setup dus of experimenteer doeleinden. Ik zou hem niet aanraden in grote setups. Maar, uitlezen van wat data op een laptoppie durf ik aan.
