Onderwerp: aansluitschema masttop instrument Navman 3150

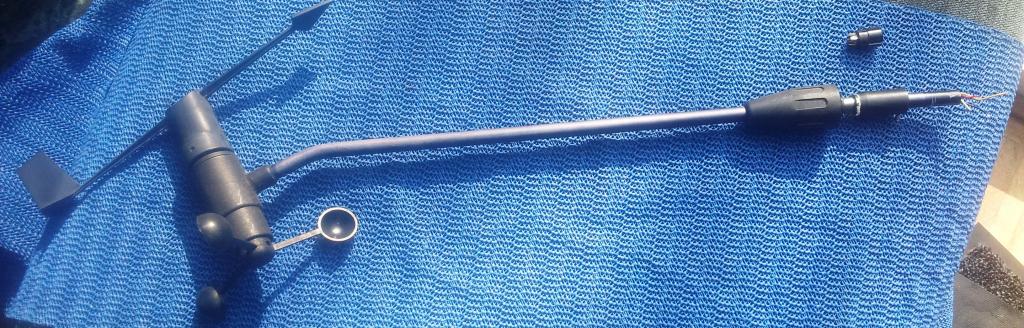

Ik heb met het hijsen van de mast per ongeluk de snoertjes van de windmeter (masttopinstrument ) losgetrokken. Het merk is Navman type Wind 3150, Deze is waarschijnlijk gelijk aan de Norhstar W 315.

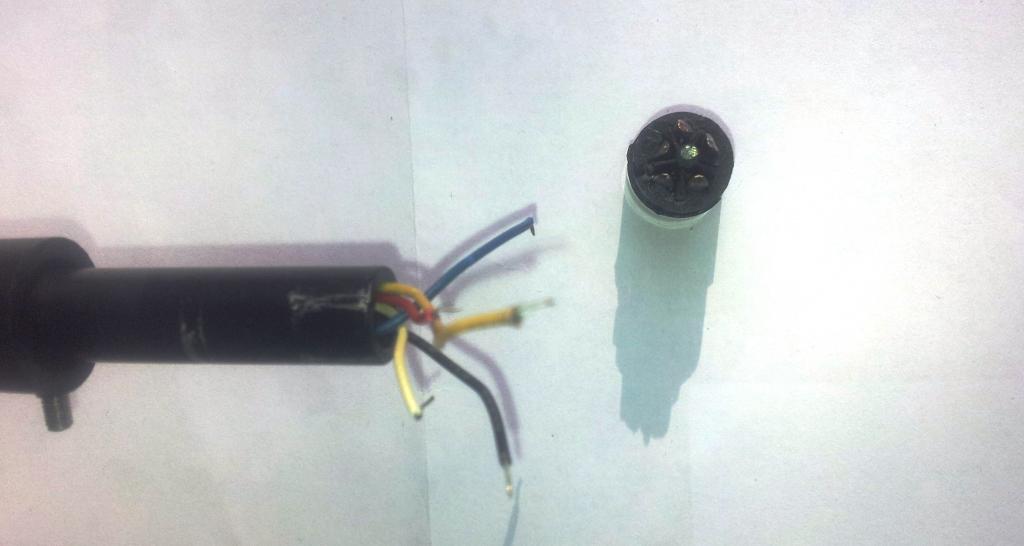

Er zitten 5 snoertjes, en de stekker heeft nummer 1 t/m 5 waar de snoertjes aan gesoldeerd moeten worden. Maar welke moet waar?
Ik heb onderstaand schema gevonden, maar de kleuren die op mijn gever zijn: Rood, Zwart, Geel, Wit en Blauw

Pin 1 is Ground; Color Black/Shield
Pin 2 is Power; Color Red
Pin 3 is Speed; Color Green
Pin 4 is Cosine; Color White
Pin 5 is Sine; Color Brown.

Wie weet hoe het moet?

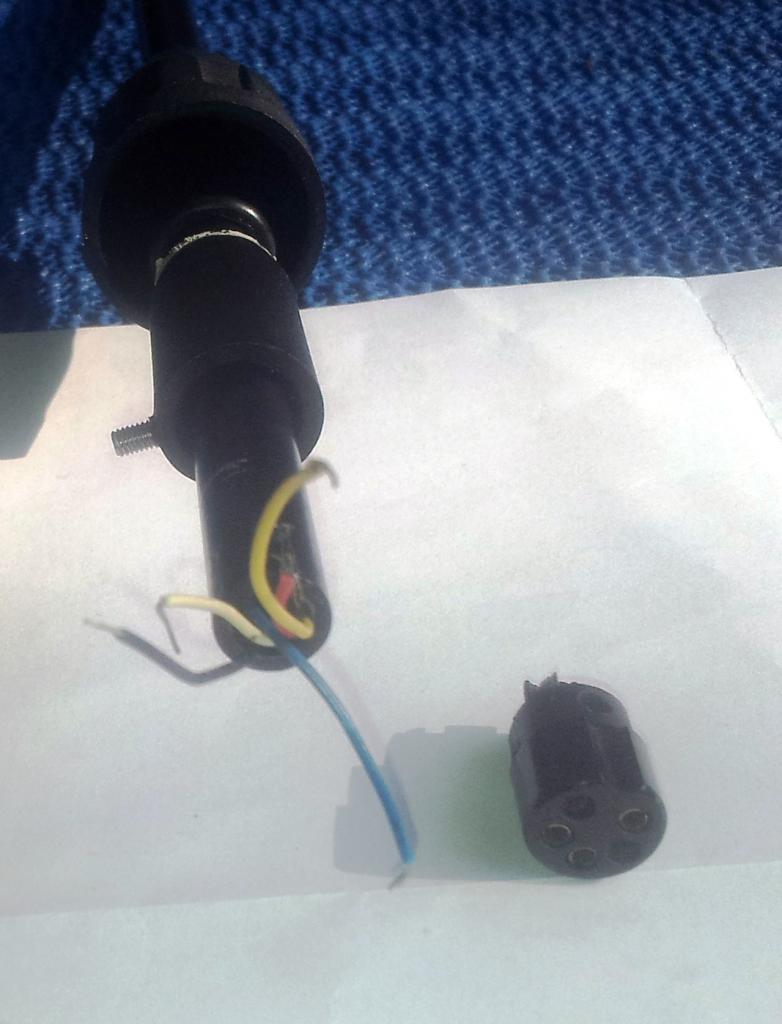

Helaas, nog geen reacties, voor de duidelijkheid heb ik er nog wat extra foto's bijgezet.

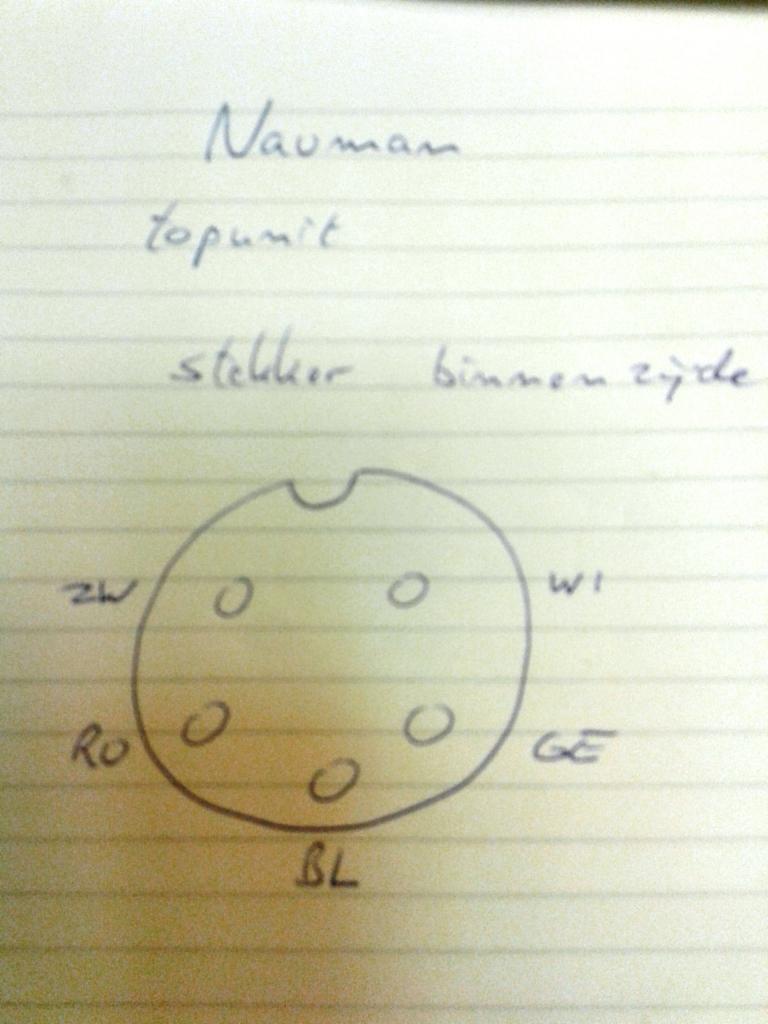

Van Yacht Electronics Service uit Urk bijgaande tekening ontvangen.

Fijn dat het toch opgelost is Feniks92! Blijkbaar komt deze masttopunit niet zo veel voor.
