Onderwerp: schakelpaneel, 1 schakelaar aan, 2 indicatie lampj

Beste mede knutselaars

Vandaag een extra apparaat aangesloten op vetus schakelpaneel.
Rood aan schakel rail op paneel, zwart aan gezamenlijke zwart op rail. (Boutje op rail met meerdere draden met oog en moer bovenop)
Wanneer ik nu de schakelaar aanzet werk het apparaat keurig, indicatie lampje gaat aan. Tot zover prima. Gek genoeg gaat ook een ander indicatie lampje aan. Allen t lampje, het andere apparaat krijgt geen stroom. Wanner ik de schakelaar van dat apparaat om zet krijgt dat 2e apparaat wel stroom maar het indicatie lampje gaat juist uit.
Het lijkt wel een hotelschakeling, maar het zit niet anders dan de rest.
Er is geen sluiting, alles werkt naar behoren, behalve het indicatie lampje.

Iemand het zelfde probleem gehad of een idee wat het kan zijn?

ik denk een massa probleem op die rail ("zweeft")

De schakelaar zal tenminste 3 aansluitingen moeten hebben:
1 naar de voeding (+)
2 naar de + van het in te schakelen apparaat
3 naar de min (-) (vanwege de stroomafvoer van het lampje)
Als je '1' en '3' aansluit schakel je het lampje aan en uit. Als je andere schakelaars bedient mag er niets met het lampje gebeuren. Kijk dan met een testlampje tussen '2' en de min (-) of er spanning komt bij het inschakelen.
Zo ja: dat is goed.
Zo nee: dan is er iets fundamenteel fout in de aansluiting en kun je beter alles loshalen en opnieuw beginnen met controleren welke aansluiting waar aan vast moet.
Het kan zijn dat je schakelaar 4 aansluitingen heeft (2 platte stekertjes en 2 draadjes). Dan werkt het lampje geheel apart van de schakelaar.
Kun je een foto maken van de schakelaar? Dat helpt in de uitleg.
Groeten, Peper.

Plaats wat foto's dan kunnen we je helpen.
Dan wel de aansluit kant.
Peper was mij voor.

Ik zal de schakel panelen weer los halen.
Eerst de verbindingen op de rail een schoonmaken.
Foto ga ik maken

Bedankt

En lukt het niet, dan wil ik je wel een helpende hand bieden.
Ik leg vlakbij maar bij een andere vereniging in H'sluis.
Daar zie ik je regelmatig voor bij varen.

Dat is nog eens een aanbod Dehler, dankjewel!
T is gelukt. Bij het volgen van wat naar wat gaat zag ik een los kabelschoentje. Die verbond de zwart van de led lampjes op t paneel. Bleken er meer niet best, die zijn nu vervangen. Werkt weer helemaal goed. Eens kijken of n foto lukt vanaf de telefoon.

Nu weer door met het aan de praat krijgen van de roosmux.

Dank voor jullie hulp. Groet vanaf een mooring aan t Haringvliet.

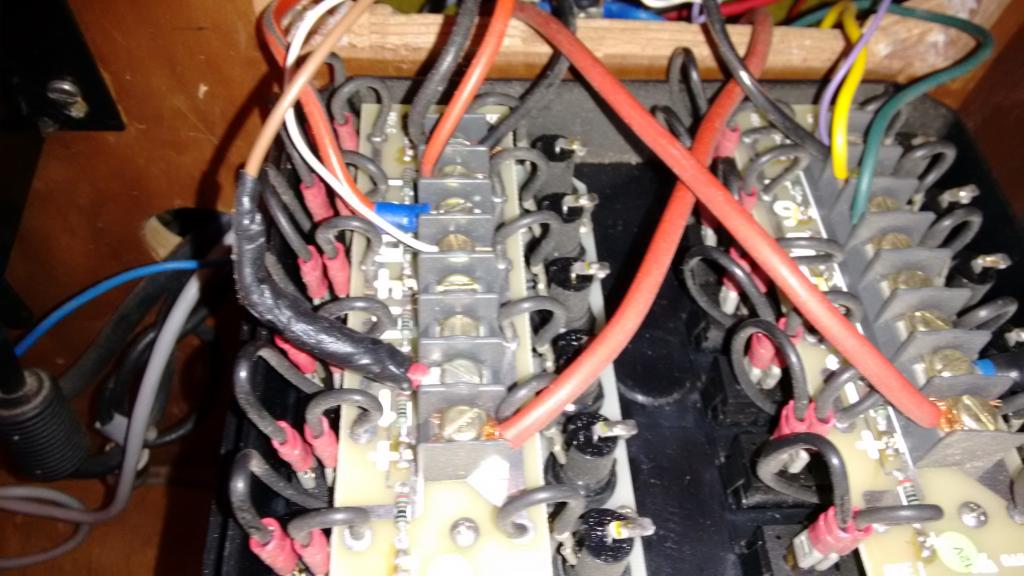

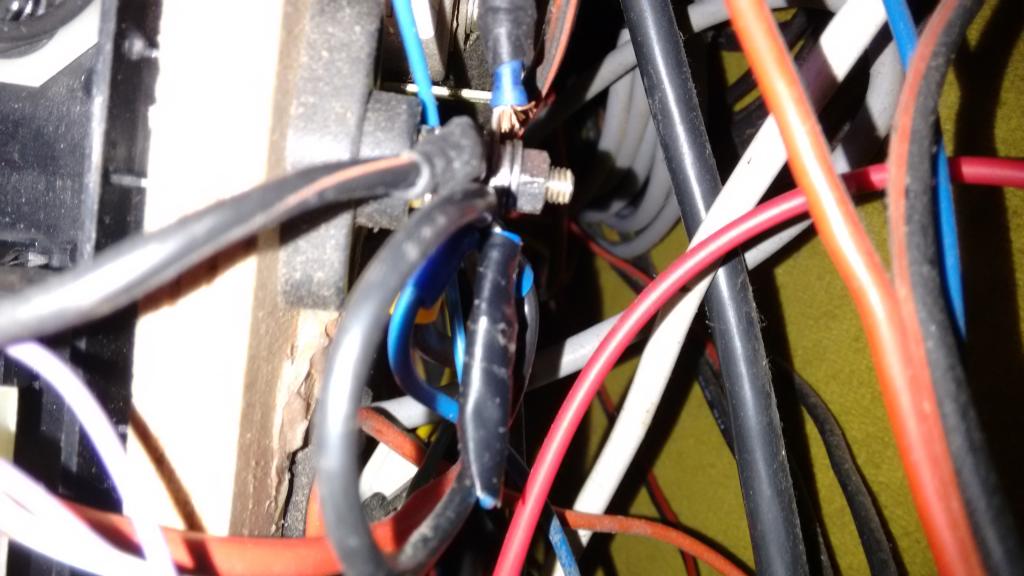

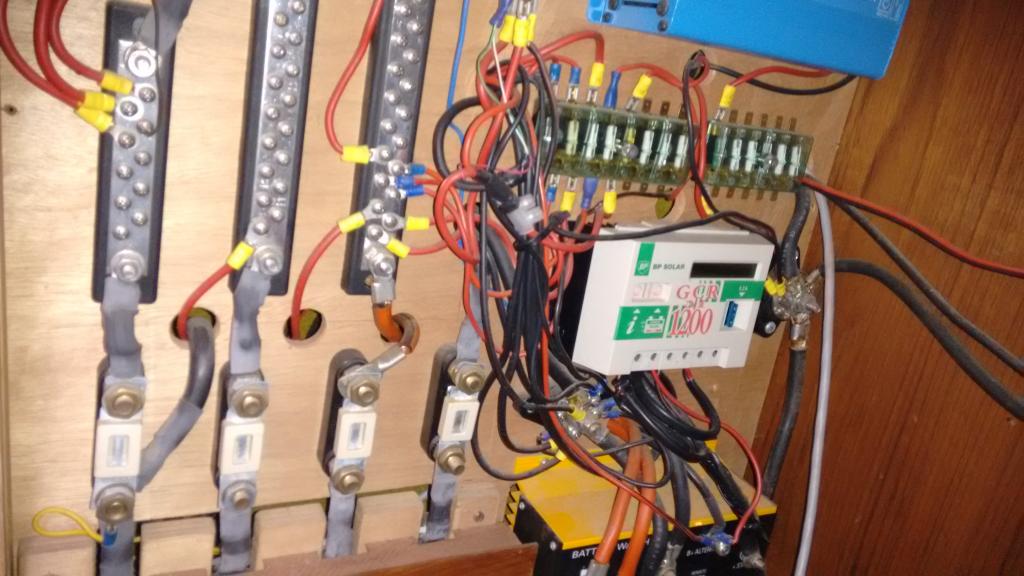

Fotos
