Onderwerp: gps naar marifoon

Vorige situatie :

Antieke (doch goed werkende) Philips Navigator mk8 die het gps signaal naar de marifoon stuurde d.m.v twee draadjes nmea0183. Werkte perfect.

Huidige situatie :

Ultramoderne HDS7 Gen2 touch plotter, nmea0182 transmit (geel en blauw) aan de marifooon gekoppeld, in de settings nmea out geactiveerd.
Resultaat NIKS, geen gps op marifoon.
Heeft nmea0183 een polariteit? (Draadjes omdraaien, dacht het niet)
Ik heb wel de "shield" niet aangesloten, was in de vorige configuratie ook niet aangesloten.

Iemand een gedacht?

Ik wil de philips niet terugplaatsen wegens plaatsgebrek (is geen klein toestel), boot zit al zo vol.

zou het kunnen dat het 2 Transmits zijn?
in dat geval er 1 nemen, en de Ground voor de 0.

check ook even de baudrate

Volgens mij interpreteer je de documentatie fout.

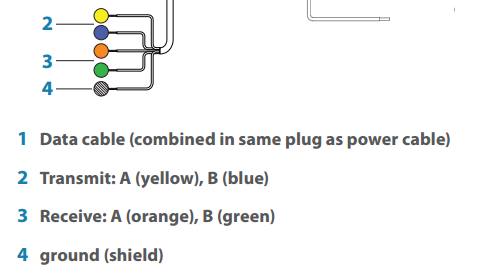

Er zijn inderdaad (zoals BK suggereert) 2 Transmits. Transmit A (geel) en Transmit B (blauw). Je hebt dus slechts 1 van deze draden nodig, samen met de ground (shield).

Kan je hier iets mee

Ik ben er niet zeker van dat het twee transmits zijn. Een differentiele NMEA183 aansluiting (waarvan ik vermoed dat die op de plotter zit) heeft een A en een B component. Afhankelijk van of je deze aan een differentiele of een single-ended aansluiting koppelt, moet je verschillende draadjes doorverbinden. Je moet dus weten of de marifoon differentieel (A/B ) of single ended (+/-) is.

Kijk eens op deze pagina.
http://www.shipmodul.com/en/connections.html

Jeroen.

Bedankt om mee te denken, 2 transmits, goed mogelijk.

Ga is met eentje aan de slag.

@H2O : goede info, hier kan ik zeker wat mee uitproberen.

Ik zou geel (NMEA A) en ground (shield) van de plotter doorverbinden met blauw (NMEA +) en groen (Common) van de marifoon.

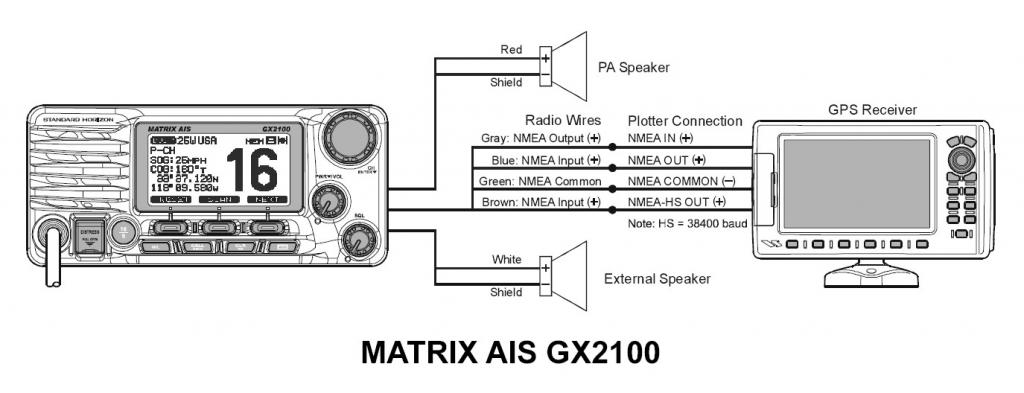

Zoals hier (links = plotter, rechts = marifoon):

(Met dank aan Shipmodul)

Succes!

Jeroen.

je kan met allebei tegelijk aan de slag

(want de verbindingen zijn precies hetzelfde....)

gebruik je de interne GPS van de plotter?
Heb je die bij de instellingen vn de plotter ook gekozen als GPS-data
Heb je in de instellingen "netwerk" "NMEA" ook de output ingesteld en ook de baudrate?

overigens de plotter heeft maar 1 uitgang. De A en de B zijn de beide draadjes voor deze ene uitgang.

@Ronaldl : de interne gps van de plotter voor de marifoon is de bedoeling. Deze ook bij de instellingen geselecteerd, ook de output aangevinkt en de baudrate nagekeken.

Zoals jij voorstelt, ben ik ook tewerk gegaan, maar dus geen gps signaal naar de marifoon.

Klopt het plaatje bij je plotter ?

De manual hier www.lowrance.com/Root/Lowrance..._988-10043-001_w.pdf

Zou de nmea 0183 uitgang fixed 38400 zijn, dan is aansluiten van de marifoon zo niet mogelijk.

Het betreft een hds7m gen2 touch, die is iets anders.

Link

Ik vind het vreemd dat er niet wordt aangegeven wat de + en - is van de NMEA in en uitgangen.
Verder, welke marifoon heb je?

Is lezen nou zo moeilijk?

Blz.24 Wiring

The HDS has a NMEA183 serial port, providing both an input and output for NMEA183 data.



Er wordt van EEN poort gesproken, niet van meerdere.

Dus gewoon een A en B draad per aansluiting, 2x1 input en 2x1 output.
massa los laten of aan de massa van de marifoon, zoals H2O al aangaf.

Bij de marifoon zal waarschijnlijk alleen draad A aangesloten moeeten worden op de NMEA ingang van de marifoon. Draad B niet aansluiten op de massa, anders is er data kortsluiting voor de plotter.

Moderne jachtapparatuur heeft nooit meer dan 1 NMEA183 aansluiting, om nog compatibel te zijn met oudere apparatuur. Sterft uit dus....

Effie opvolging :

Ik heb het werkend gekregen.
Hoe ?
Gewoon testen (draadjes veranderen) tot het werkt, uiteindelijk resultaat : twee draden van de plotter geswitched.
Dus de twee draden moesten gebruikt worden (geen massa gebruikt), aan marifoon kant waren gewoon twee draadjes gemerkt nmea0183 in.

Bedankt voor de inbreng
