Onderwerp: Zelfbouw kabel voor NMEA 2000 verbinding

Ik wil 2 apparaten, mijn AIS en mijn plotter, verbinden via NMEA 2k.

Even rekenend aan standaard spulleboel voor dit meeste eenvoudige 'netwerkje' kom je al op zo'n 100 euro aan stekkers, kabels, t-stukjes, en wat dies meer zij. Eigenlijk van de zotte.

Dus ik had bedacht om gewoon 2 stekkers te kopen, 2 weerstandjes van 60 Ohm te zoeken in m'n ladebak en dan zelf een kabel te maken. Moet toch kunnen? Ik moet sowieso al een kant werken met een zelf eraan gemaakte connector, want bij de plotter kan zo'n connector nooit tussen dek en binnenmal door.

De twee weerstandjes aan beide zijden tussen NET-L en NET-H zetten. Verder gewoon alle overeenkomstige kabels op de goede plek aan de stekkers maken.

Enige wat ik me nog afvroeg, is zo'n voeding nog nodig om aan te sluiten? AIS en plotter hebben toch hun eigen voeding. Waarschijnlijk wel nodig om te detecteren dat NMEA 2k aanwezig is. Maar goed, is ook niet moeilijk, AIS zit toch in de 'electra kast'.

Iemand hier ervaring mee?

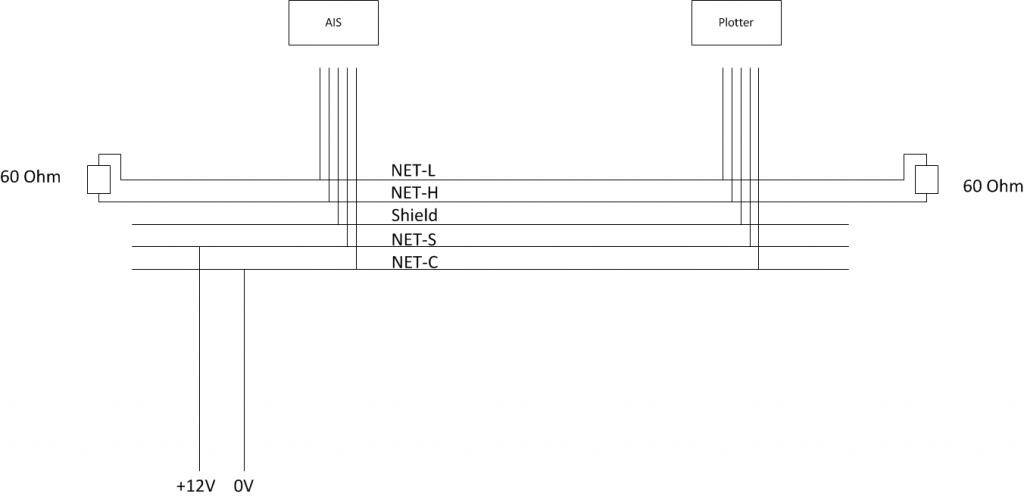

(plaatje erbij voor het idee)



De reden voor dit alles:
Ik heb op dit moment de AIS transponder nodig heb om NMEA0183 data van mijn ST-60 Graphic te multiplexen met de AIS-data en naar de plotter (B&G Zeus) te sturen. En van die afhankelijkheid wil ik af. Dan kan de AIS gewoon uit als ik dat nodig vind.

Ik heb ook een zelfbouw NMEA2000 'netwerk' tussen de plotter en AIS, dat werkt prima.

De connectoren zijn van het type Hirschmann M12 5-pin, typenrs:
ELKA 5012 PG7 / ELWIKA 5012 PG7 / ELKA 5012 PG9 / ELWIKA 5012 PG9
(ELKA=recht, ELWIKA=haaks, PG7=4-6mm kabel, PG9=6-8mm)

De bijbehorende kabel is Field bus cable for Device Net 2x AWG 22, 2x AWG 24, maar bij een klein stukje maakt dat niet zo veel uit denk ik.

Een voeding was bij mij wel nodig om te detecteren dat er NMEA2000 actief is.
De weerstanden aan beide kanten moeten 120 Ohm zijn, niet 60 Ohm. Samen (2x 120 Ohm parallel) wordt dat dan 60 Ohm, dus bij een klein stukje kan je waarschijnlijk ook wel wegkomen met 1x 60 Ohm.

Xiphias schreef : Bedankt voor je reactie met je ervaring. Wilde net naar het forum komen om die 60 Ohm van mij te fixen naar 120 Ohm. Je was me helaas voor, nu gaat het zo de geschiedenis in

Aangezien de kabel maximaal 1,20 meter wordt, kan ik met elk type kabel wegkomen denk ik. Verliezen en crosstalk zijn dan toch klein. Mooie stekkers trouwens ook, die haakse zullen vooral van pas komen.

Bedacht ook dat ik die 12V voeding van het 'netwerk' gewoon kan meeschakelen met de voeding van de AIS. Alleen dan is verbinding nodig.

waar zijn die weerstanden voor, zitten die niet in de connector? ik wil de rechte connector nmea 2000 vervangen door een haakse om eem bedieningsunit P70s op een Acu 100 computer aan te sluiten.

Die weerstanden zijn de terminators die aan beide uiteinden van de NMEA2000 bus moeten. Als je die terminators dus al als component in je bestaande netwerk hebt hoef je ze niet in de connector toe te voegen.

RayMarine gebruikt overigens andere connectors (STNG) dan die ik hierboven heb genoemd.

Een toevoeging nog: die stekkers zijn krap van binnen. Netjes werken met een fijne soldeerpunt dus. Distrelec verkoopt stekkers met schroefterminals: als je de meest kleine adereindhulsjes krimpt die je kunt vinden kan dat ook. Qua krapte: een 1/4W metaalfilm weerstandje krijg je er nog wel ingebouwd, maar om via 1 trekontlasting naast de hoofdkabel een voedingspaartje naar buiten te leiden wordt wat kunstelig verwacht ik.

Ik zou daarom eerst proberen of het zonder kan: waarschijnlijk worden de CAN driver circuits in je AIS en plotter gevoed vanuit deze apparaten.

Werkt het niet dan kun je alsnog een voedingspaartje in een van de connectors hobbyen...
