Onderwerp: LCD display voor NMEA data

Vraagje: ik ben op zoek naar een goedkope optie om NMEA dat weer te geven zoals wind, snelheid, koers, heading etc. Ik denk daarbij aan het inbouwen van meerdere van zulk soort display's:


Weten jullie of er zoiets bestaat?

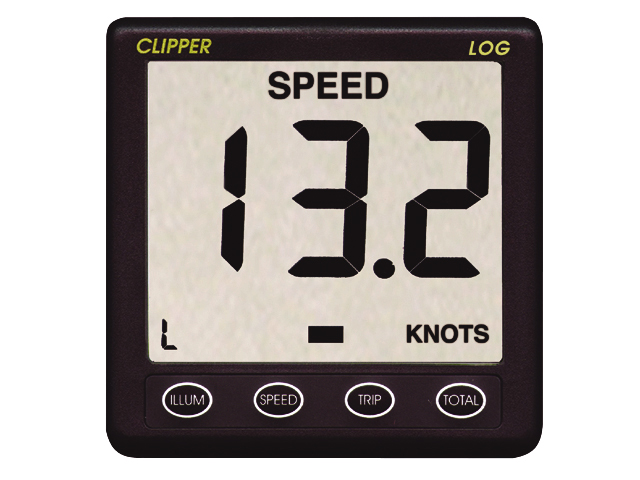

Je bedoelt een repeater als deze


Kost ongeveer 109 euro...maar duurder vind je ze ook wel.

Ik heb hier ook over nagedacht omdat ik die repeaters wel duur vond en het in feite heel simpel is.
NMEA data op een LCD display krijgen is net zo moeilijk.
Probleem:

- Waterdicht?
- Leesbaar in de zon?
- Groot genoeg?

uiteindelijk heb ik toch maar een repeater gekocht. Zelf maken is leuk maar ik kwam er niet uit hoe je zoiets waterdicht krijgt etc.

In principe zou je een glas of plexi kunnen inlamineren in een schot en daarachter (binnen) de LCD tegen zetten maar wordt al snel veel werk, ingewikkeld, en niet zo mooi.

Buiten is inderdaad moeilijker, maar ik zou ze binnen gaan gebruiken.

MrAndyvanduinen schreef :
Zoiets maar dan liefst zo, dat je zelf kan kiezen welke nmea gegevens je wilt weergeven.

Noorderzon schreef : Dat merkt levert ook een goedkope NMEA GPS repeater, zoek op "Nasa Clipper GPS repeater".

Linkje naar de specs: Clipper GPS repeater PDF.

Zover ik kan zien ook precies dat: alleen GPS Data. Wellicht kan je eens rondkijken of iemand een oude Raymarine ST-60 multi of graphic te koop aanbied. Deze hebben een NMEA ingang (en een uit) en kunnen behoorlijk wat data tonen.

Een RD32 30 van Furuno kan een hele trits NMEA sentences weergeven. Die moeten nog wel ergens te verkrijgen zijn. Of, luxer en moderner met kleurendisplay, een RD33.

Oh, zie net dat Nasa ook een uitgebreidere NMEA repeater heeft. Zit dan meteen een stuk groter prijskaartje aan.

Nasa YachtRepeater

Gewoon de Roosmux met een tablet of telefoon met daarop winGPS of Open CPN of welk progsel wat je wilt gebruiken om wat data te displayen....

In die richting zit ik ook te denken. Het is alleen de bedoeling dat het tussen twee ramen in komt. Ik heb dus grofweg in de breedte een ruimte van 10-15 cm, in de hoogte veel meer. Ik heb dus meerdere schermpjes boven elkaar nodig.

Wat wellicht kan is een windows PC met meerdere externe tft-schermpjes. Zulke schermpjes die ze bijvoorbeeld ook voor een raspberry gebruiken.

Goedkoopste optie is een Arduino (nano), met een 20x4 of 16x2 I2c display, GPS data weergeven is niet lastig, wil je meer ( wind / diepte etc ) dan moet je waarschijnlijk wel heel wat avondjes googlen of zelf kunnen programmeren.

Moet voor onder de 20 euro wel te doen zijn ...

Zelf ook ooit aan begonnen, nooit daadwerkelijk ingebouwd in de boot, ben ook niet zo'n held met elektronica/programmeren.

Je zou er ook nog een SDkaartjlezer aan kunnen hangen, zodat de data wordt opgeslagen.

gr
JPD

Wat jpd zegt voor binnen. Programmeren daarvan is niet moeilijk!


Sent from my iPhone using Tapatalk

JPD schreef :

20 jaar terug ging dat gewoon met een basicstamp en dat soort LCD display,s. Erg effectief, maar weinig grafisch flexibibel. Echte nostalgie.

Heb je een NMEA multiplexer?

Als je die net hebt dan moet je of een multiplexer kopen of bouwen (arduino..?), OF een aparte LCD voor elke type data aansluiten.

Ik denk dat ik toch voor de optie tablet (kan een hele simpele zijn) met roosmux zou gaan. Heeft een aantal voordelen:

- Flexibel, je kan laten zien wat je wil, mux is makkelijk in te stellen om bepaalde berichten te negeren etc.
- makkelijk uit te breiden met meer data of NMEA of Seatalk naar de kuip.
- WIFI, dus als je een tablet gebruikt kan je hem ook mee naar buiten nemen (waterdichte hoes).
- continue updates met input van forum, super service van Chris Roos.

Ik heb de roosmux. Maar programmeren moet ik leren en daar heb ik dan de tijd niet echt voor.

De tablet of smartphone is waarschijnlijk de makkelijkste optie: een goedkope android met die NKE app of zo. Alleen zou ik de NMEA wel graag via een kabel op de tablet binnen willen krijgen. Daar zit ik nog even mee. Dan zou je weer een shipmodul mux nodig hebben met een RJ45 uitgang denk ik.

Waarom liever via kabel?

Als je niet wilt programmeren hoe wil je dan die LCD schermpjes van openingspost aansluiten? Iets zal toch de NMEA data moeten interpreteren?

Groet
Bas

Noorderzon schreef :
Hoezo?
De Roosmux heeft een usb kabel die kun je vaak veel makkelijker op een tablet aansluiten als een J45, want de meeste tablets zijn NIET voorzien van eenj J45 poort.

Maar de wifi verbinding van de Roosmux heeft mij, nadat ik m werkend had bijna nooit in de steek gelaten.

Tablets van Apple hebben ook geen USB poort :->

Liever via kabel... ik denk omdat mijn gevoel zegt dat dat betrouwbaarder is. Ik zou het hele zootje eigenlijk eenmalig willen instellen om het daarna te vergeten.

Over die USB van de roosmux: dat is inderdaad waarschijnlijk de beste optie.
Ik denk nu aan een Windows PC'tje uit Verwegistan (gearbest/alibaba etc) met een aantal usb poorten. En dan op die USB poorten de Roosmux en externe schermpjes...

Lijkt me een prima oplossing..
Kan je nog loggen ook.

En Windows- en Android-tablets hebben vaak maar 1 usb-poort. Die wil je gebruiken voor het opladen. Opladen en usb-functionaliteit gaan moeizaam samen.

En de Wifi wil je gebruiken voor internet, daarom wil je je NMEA op de Bluetooth

ik kan de mux wel aanpassen naar BT hoor.

vwb de displays.
Ik heb hier al een hele tijd een grafisch lcd liggen, om die te gaan gebruiken als nmea display.
een groter broertje (75x45mm beeld) van de normale die ik veel gebruik.
Het grootste probleem is vooral de behuizing, knopjes erbij enzo.

Tevens het programmeren is nog wel wat werk, zeker als je het grafisch wat leuk wil maken.

Als er interesse is, kan ik dat wel weer gaan opstarten.

It Paradyske schreef :
Ik heb inderdaad voor mijn DHZ-MUX deze Bluetooth-module besteld:
www.dx.com/nl/p/jy-mcu-arduino...l-port-module-104299

Mijn display van mijn ST4000+ geeft ook een heleboel info (wat van de NMEA verbinding met de plotter binnen komt)
De "Mode" button.....
