Onderwerp: Een zoemer voor meerdere controlelampjes

Beste forumleden,

Ik zou graag mijn bestaande 3 controlelampjes(oil, temp en amp) over 1 zoemer willen laten gaan, als extra waarschuwing als er minimaal 1 van de 3 lampjes brand de zoemer af moet gaan, maar ook uiteraard als alle 3 de controlelampjes branden. Kan ik hiervoor gewoon de 3 schakeldraden van de 3 controlelampjes samen voegen naar de zoemer en dan van de zoemer naar de massa?

Kan dit of heb ik dan te veel stroomversnelling.

Zit er nog verschil in of de lampjes led zijn of gloeilamp of combinatie.

En mag ik een led controlelamp gebruiken voor de amp, ivm aanslaan van mijn dynastart.

Ik verneem graag jullie reacties

Tim001 schreef : Als je dat doet, branden ingeval van een willekeurig alarm alle drie de lampjes.
Dit lijkt me niet de bedoeling.

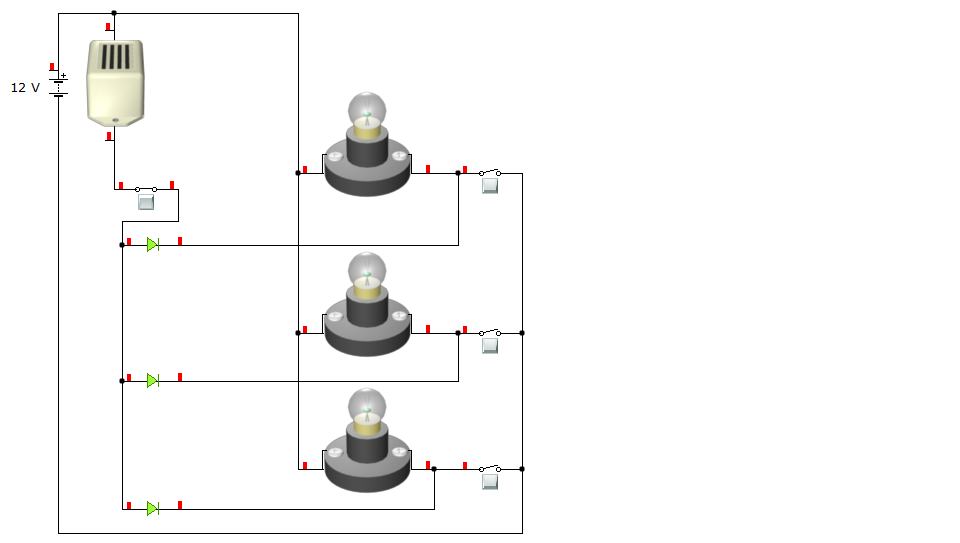

Van elke plus van het lampje een draadje naar een diode (3 in totaal dus) de andere (sper)zijde van de diodes aan elkaar knopen, en aansluiten op je zoemer.

Tim001 schreef : Dan heb je idd te veel stroomversnelling, dat gaat niet lukken

Tim001 schreef : Een LED samen met een weerstand kan prima een gloeilampje vervangen. Het verbruikt minder stroom. Maar het heeft wel een plus en een min gekregen. Een gloeilampje heeft geen plus en min.

Tim001 schreef : Dat kan, zie vorige antwoord.

Hoe je e.e.a. kunt aansluiten is laatst al een draadje geweest.

Ik heb het schema nog een keer getekend, nu wat meer gefatsoeneerd



n.b. dit is voor één draads sensoren, d.w.z. dat het alarm aan gaat als de sensor naar massa schakelt!

Het laadcontrole lampje vervangen door een LED zou mogelijk niet kunnen werken.

Normaal is de aansluiting dat de stroom door dit lampje voldoende is om de generator van een startstroom te voorzien.
De stroom die een LED doorlaat zou wel eens te gering kunnen zijn.

goede opm.
je hoeft er niet aan te twijfelen, gaat NIET werken met led.

tav schema, niet opgezocht maar ergens in het achterhoofd;
volgens mij zijn buzzers ook polariteit gevoelig, in dat geval dus even letten op de + en -
but correct me if i am wrong..

sy helios schreef :
Ja en Nee

De meeste wel, en dat staat er dan ook duidelijk op. Een + op de behuizing en/of een korter pootje. Maar sommige zijn ook niet polariteit gevoelig, zoals die groene.

Ik had het nu toch op tafel liggen, zo ziet het eruit als je het in elkaar soldeert. Let op de witte rand van de diode, en de + van de buzzer:

M.b.t. het laadlampje: er moet idd een veldstroom door de D+/61 dynastart aansluiting lopen, om aan de gang te komen. Maar dat wil niet zeggen dat je geen LED kunt gebruiken als indicator. Bosch lost dat in auto's op door de bekrachtiging van de veldwikkeling door 2 aparte weerstanden te laten lopen.

Als ik het dan goed begrijp , zal schema 1 (gloeilamp) dienen te werken,






maar als ik dit met LED uitvoer (Svhema 2 - LED)





zou dit toch ook moeten werken, enkel dan dat de LED's zwakker gaan branden ??

Of is het anders niet beter om 3 apparte zoemers te gebruiken?

Wanneer je dat schema met LEDjes gaat gebruiken zou ik even controleren of daar niet ook nog een weerstandje tussen moet.

En of er dan nog genoeg overblijft om de zoemer te activeren.

Dat is denk ik een kwestie van proberen en aanpassen, maar het moet toch wel werken neem ik aan?

Proberen en leren van de gemaakte fouten, dan kom je soms tot verrassende nieuwe oplossingen.
Na een tijdje kun je die dan zomaar tegen komen op andere schepen.

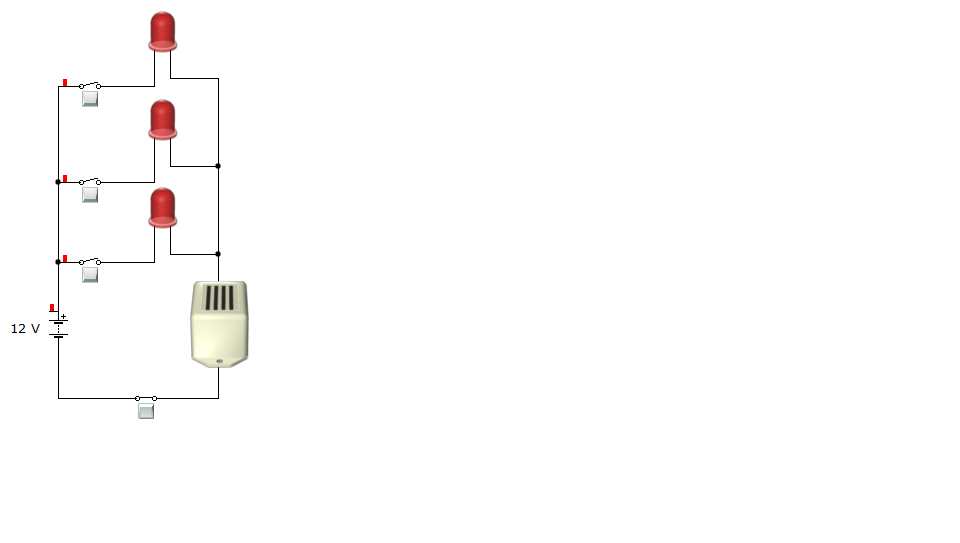

Als je alles met LED's wil maken kom je op dit uit:

Best John,

als we jou toch niet hadden op dit forum dan werd het leven een stuk moeilijker voor non-ectronica mensen zoals ik, ik dank je daarom wederom voor je snelle en positieve bijdrage.

klopt helemaal Saeftinghe aldoende leert men, elektronica is een in teresant vak waar ik helaas te weinig kaas van heb gegeten maar zeker geintresserd, daardoor soms vreemde vragen van me maar zit in een leerproces, dank je voor je bijdrage

Nog even de werking:

D3/D4/D5 vormen samen een OF poort, met geïnverteerde ingangen.

R1/R2/R3 begrenzen de stroom door de LED op circa 12 mA. Dat is best fors voor moderne LED's. Aan de andere kant wil je ook een heel duidelijk signaal hebben.

R3/R4 zorgen voor de benodigde veldstroom door D+/61. De gekozen waarde geeft ongeveer 80mA per weerstand, dus 160mA totaal. Dat komt overeen met een 2 Watt lampje (meest gebruikt IMHO)
Let erop dat R3 en R4 1 Watt types moeten zijn, en zorg voor ventilatie rondom. Dus niet op plastic o.i.d. monteren.

Mijn Yanmar had een dergelijke zoemer met ingebouwde diodes en die is helaas stuk gegaan.
Ik heb nu gewoon 3 zoemertjes, voor elk alarm één. Zo kostte maar een paar euro per stuk en aansluiting ging zonder schema's

Dank alle voor de reacties,

Nu is mijn vraag, zijn er forumleden die tegen betaling dergelijke schakelingen kunnen maken op een print of behuizing, dit vraag ik omdat er best veel forumleden zijn, zoals mezelf die technisch goed onderlelegd zijn en mogelijk een goed elektrotechnisch inzicht hebben maar beslist geen elektronica mensen zijn.

Ik zoek dan dan naar de componenten maar heb nogal wat nodig aan gereedschap, printplaten, etc en waar ik helaas te weinig kaas van heb gegeten.

Zodoende mijn vraag of deze module of eventuele andere modules niet door een ervaren elektronica forumleden gemaakt kunnen worden met de juiste componenten en uiteraard tegen betaling afgenomen zouden kunnen worden

Ik kan wel even een PCB'tje voor je maken. Heb ook alle onderdelen liggen. Als je een aantal weken kunt wachten kost het maken van de PCB ook geen drol.

Vraag is alleen hoe het mechanisch moet worden uitgevoerd.
De LED's komen in het zicht, dus hoe moet dat er uit zien? En hoe wordt het aan boord gemonteerd?

pak je toch een stukje gaatjesprint, er zit bijna helemaal niks op

Beste John,

Zou erg mooi zijn,

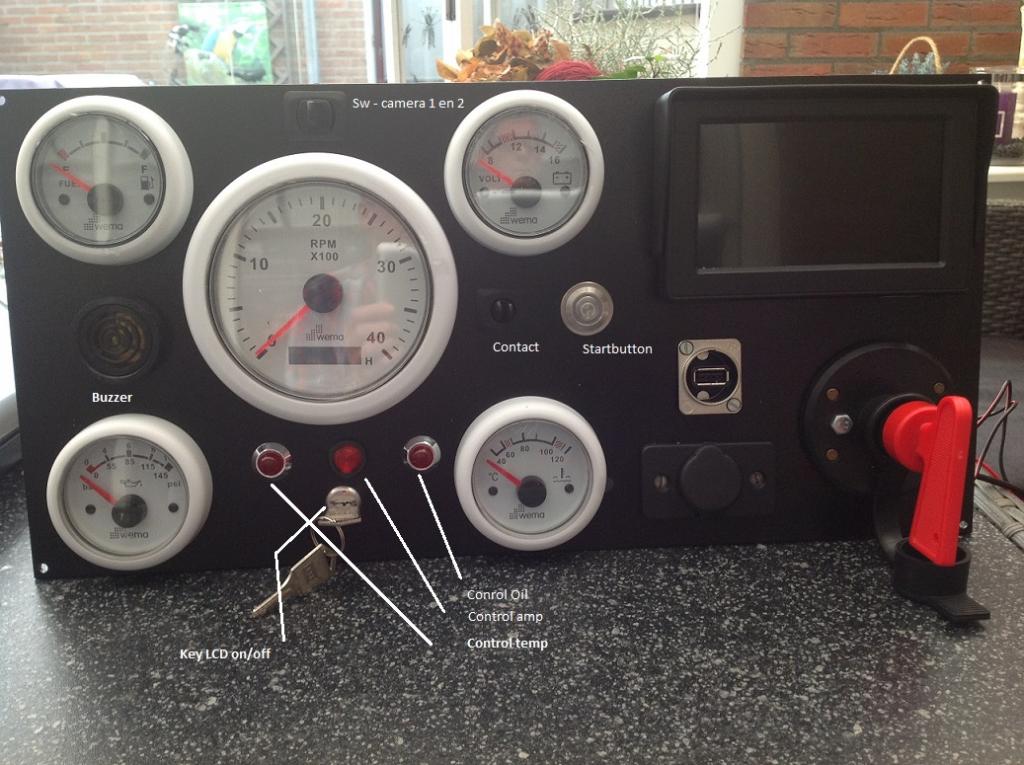

heirbij de foto's van beide door mij gemaakte panelen te instaleren:


zoals je ziet zijn de leds reeds gemonteerd in het motorpaneel, ik heb redelijk wat ruime achter dit paneel. ik bedenk ook dat het misschien betere is om 3 buzers met rode led verlichting te hanteren, dat scheelt toch weer werk of denk je hier anders over.
rechter en linker lam denk ik LED, middelste lam gloeilamp 212 volt 2 watt.

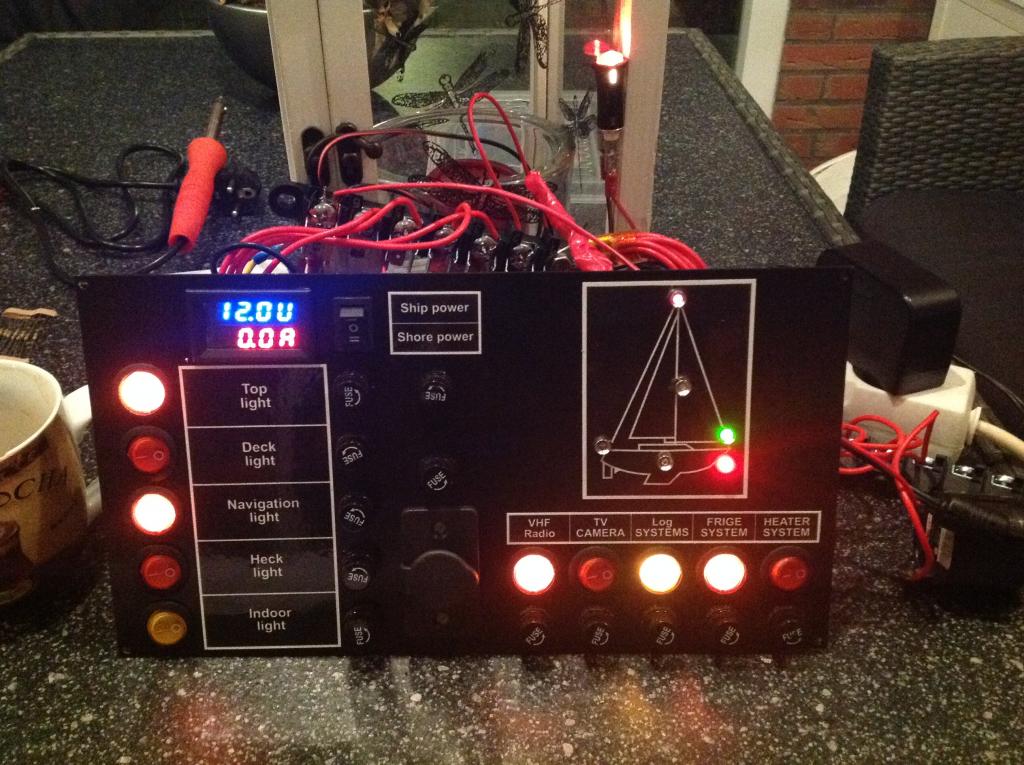

verder hier het switch paneel, mijn vorige vraag ivm control op led dat lamp daadwerkelijk, blijft branden, toegevoege tekening:



ik dat de LED lamp (in dit geval toplicht) erg zwak brand met deze weerstanden maar kan het mis hebben.

dit zouk ik graag uitgevoerd zien voor Toplicht, Hecklicht, decklicht en Nav licht, dus 4 printplaatjes die ik op een DIN rail 15 mm wil monteren, ruimte achter switchpaneel is aanwezig.

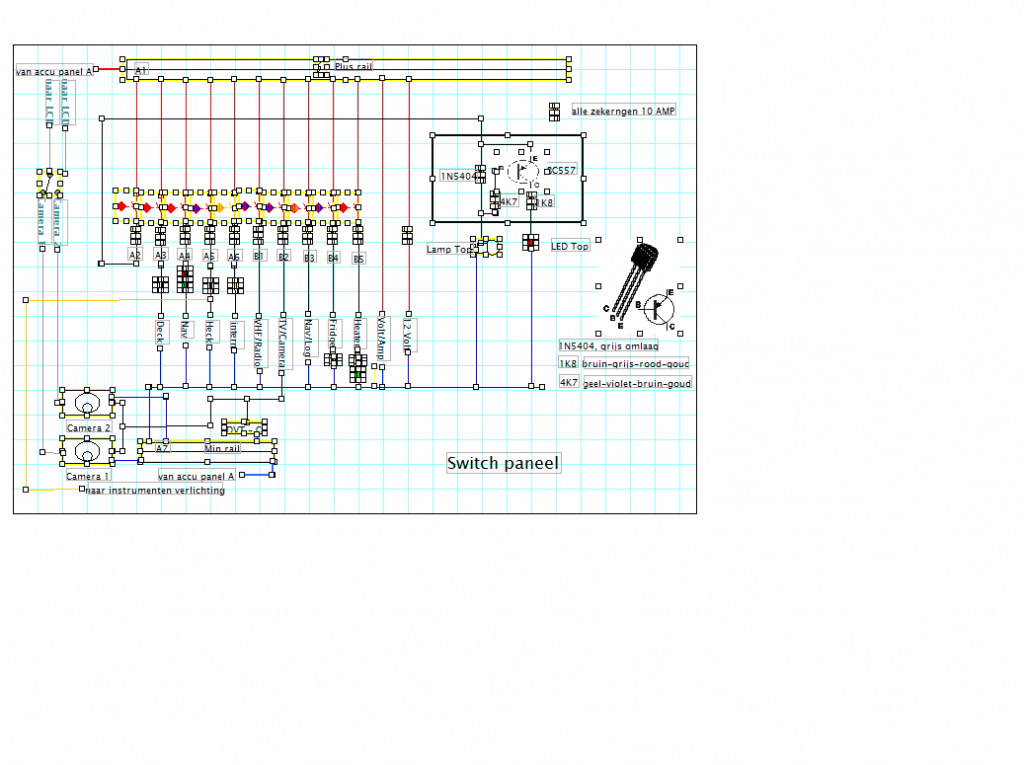

switchpanel schema:




Ik hoor graag wat de mogelijkhgeden zijn.

Ik zou zoveel mogelijk het bestaande paneel benutten. Dus de LED's monteren op de daarvoor bedoelde plaatsen, en ook de bestaande buzzer gebruiken. Ik zou er dan een net kabelboompje aanmaken en dat naar een stukje gaatjesprint brengen zoals @roozeboos ook al opmerkte. Een pcb hiervoor maken is niet echt handig, je kunt niet alle componenten integreren, en dan is het voordeel gauw weg. 3 buzzers zou ik niet doen.

Ik zal eens nadenken over je volgende probleem, misschien beter een nieuw topic starten, anders gaat het zo door elkaar lopen?

Ik denk dat dit soort controle paneel voor meerderen interessant kan zijn.
Ik vindt in de winkels altijd controle paneeltjes met ofwel teveel ofwel te weinig schakelaars.
En natuurlijk heb ik weer iets andere voorkeuren als wat in de winkel verkocht wordt.
Aan boord wens ik alle zekeringen als steekzekering en niet meer met die ronde zekeringen te werken.

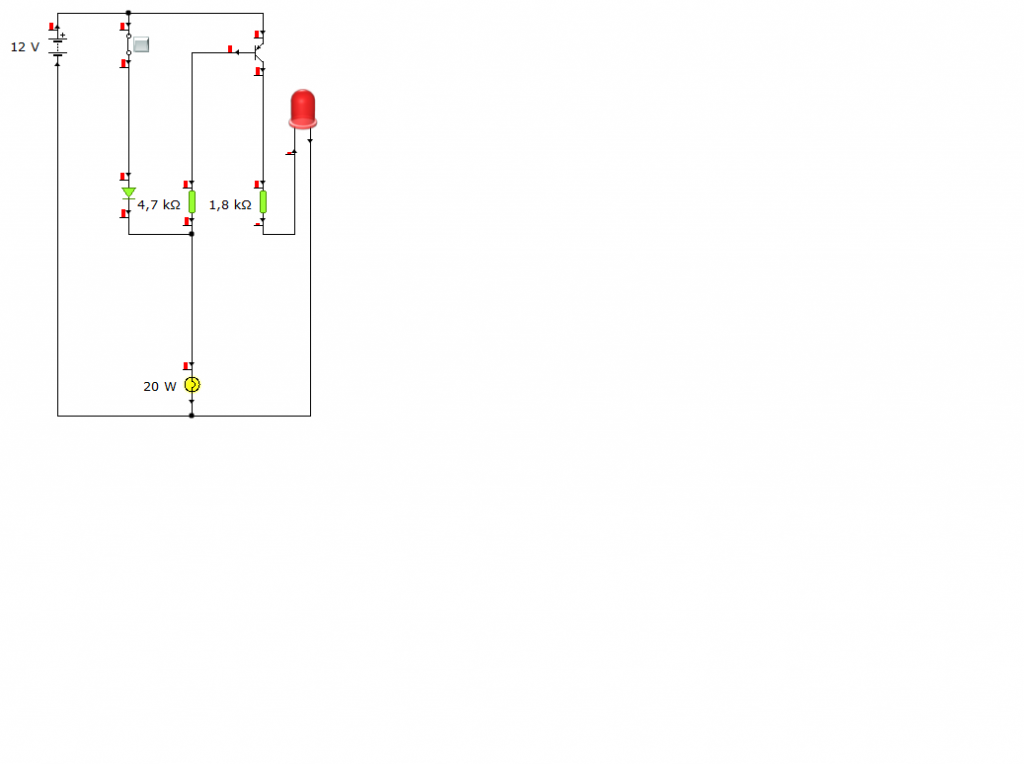

De schakeling om de Led's te laten branden als de lamp ook echt brand is wel iets waarvan ik de waarde hoog inschat.
Een PCB die 4 of 5 van dergelijke circuits bundelt zou wel eens een mooie aanwinst kunnen zijn.
Zekeringhouder, LED en schakelaar apart van de pcb. Dan kan iedereen het zo uitvoeren als ze het zelf wensen. ( Als bouwpaket met instructies ( soort van Velleman kit ) ).

Alleen de weerstanden, diodes en transistor erop solderen, draadjes naar zekeringhouder schakelaar LED en verbruiker aansluiten, klaar .

Losse module met spanning en stroommeter voor de liefhebbers.

Mij lijkt dat de detectie dan zou moeten werken voor gloeilampen en LED's. Het lijkt me dan ook wel mooi om een twee kleuren LED te nemen. Een situatie waarbij er wel spanning is, maar de lamp niet brand, en gewoon aan. En als je dan toch de stroom meet, zou je het ook korstluit vast kunnen maken met een soort van elektronische zekering.

Als je zoiets praktisch zou maken zou ik eerder kijken of ik het zo klein zou kunnen maken zodat het min of meer achter een (mooie) schakelaar zou passen. SMD dus
En dan idd modulair, zodat je zelf een paneel zou kunnen bouwen.
