Onderwerp: W-aansluiting maken op dynamo SEV Marchal 14/35

Ik wil vandaag even de W-aansluiting maken op mijn dynamo. Nu leek het me een simpel klusje; aftappen ná de diode van de veldwikkeling. Een halve sinus als puls dus. In de schema's die ik op internet echter vind, zie ik overal dat de veldwikkeling zelf wordt gebruikt, dus vóór de gelijkrichtdiode. Dat betekent dat er een hele sinus naar de toerenteller gestuurd wordt. Zal wellicht kloppen, maar, de logica ontgaat me. Weet iemand waarom? Zou hij juist meten op de 0-doorgang?

Ná de diode heb je gelijkstroom van alle drie de wikkelingen.
Vóór de diode heb je wisselspanning die nodig is voor toeren meting.
Hele of halve sinus is niet van belang voor de teller.
Het aflees deel zal instelbaar zijn op de frequentie van die éne wikkeling (12 keer het toerental van de generator).
De verhouding tussen de riemschijven moet hier mee gecorrigeerd worden.

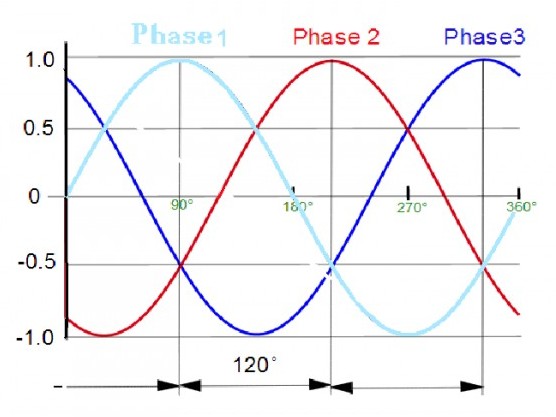

Dank voor je reactie. Echter not quite right. Het is een drie fasen dynamo, zoals gangbaar. Na 1 diode heb je dus slechts 1 fase gelijkgericht, maar, nog lang geen gelijkspanning. Dat heb je pas na gelijkrichten van alle 6 de diodes van alle drie de veldwikkelingen. (volgens mij is de materie je wel bekend, maar, om ook andere, minder bekwame elektronici niet op een dwaalspoor te zetten toch even een verduidelijking)

De vraag is dus waarom de toerenteller niet beter om zou gaan met een 1/6 periode halve sinus ipv een 1/3 periode sinus, waarbij hij (denk ik) niks doet met de negatieve periode. Just curious, trial and error laat het snel zien overigens. Tenzij hij dus inderdaad meet op de nuldoorgangen.

My Studio,

Voor de diodes zijn de drie fasen gescheiden en hebben ze wisselstroom, maar aan de andere kant van de diode hebben ze een gezamelijke plus of minpool.
Aan de gelijkstroomkant van de diode meet je dus de opbrengst van alle drie de wikkelingen als gelijkstroom, met mogelijk een kleine rimpel erop. Niks geen halve sinus maar drie keer een volle sinus.
Een W contact zit (hoort) aan de wisselstroom kant op één fase.

Ik denk dat we beiden hetzelfde bedoelen, maar, dat je me de werking van de dynamo probeert uit te leggen. Die snap ik wel, daar heb ik geen vraag over

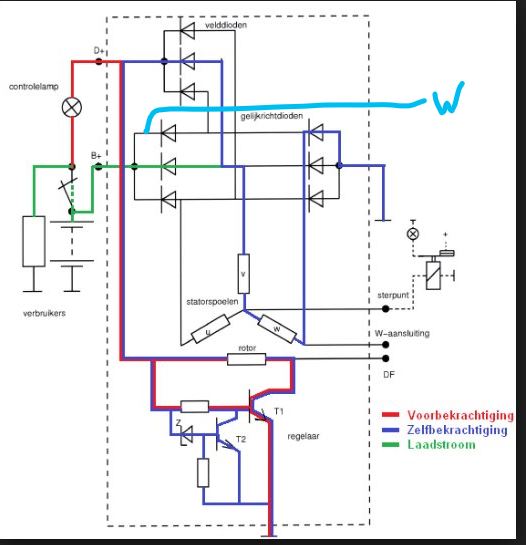

Het gaat om dit plaatje. Mijn oorspronkelijke vraag is van een andere orde, Saeftinghe. Waarom zou je de aftakking van de W- aansluiting niet maken op het punt wat in deze tekening als alternatief is getekend.



Mijn vermoeden is namelijk dat de toerenteller niks met de negatieve helft van de fase doet en dat probeerde ik te achterhalen, nu ik toch moet solderen. Maar, goed, lekker belangrijk ook, het is geen boeiende discussie en als de gangbare W-aansluiting altijd zit zoals die zit, maak ik hem ook gewoon zo. Ik vroeg het me slechts even af of iemand toevallig wist of hij iets met de het negatieve gedeelte van de fase deed.

Voor nu gewoon lekker solderen zoals gangbaar, het gaat eigenlijk nergens over.

mystudio schreef :
Je hebt een puls nodig. Het punt wat jij in de tekening hebt gezet is hetzelfde als B+. Die is verbonden met de accu, en dat is echt redelijk vlak. Er loopt een pulserende stroom, maar er staat een constante spanning.

Wat er in de toerenteller gebeurt is lastig te zeggen. Ik heb hier een open geschroefde liggen (uren teller lcd defect) en daar zit me toch een bult elektronica in

Wat ik zou doen is de W aansluiting DC scheiden (door een condensator sturen) en dan klemmen met 2 diodes. Daarna met een schmitt-trigger er een puls van maken, op het juiste niveau. En dan de microcontroller in. Zoiets zal VDO ook wel gedaan hebben. Maar je hebt wel een wisselende spanning nodig, dus van voor de brug.

De W aansluiting is al getekend. Rechtsonder in het schema.
Simpelste is die aftakking maken, dan werkt alles wat bedoeld is om op W aan te sluiten gewoon zoals het hoort
