Onderwerp: Zonnepaneel, laadregelaar, schakelpaneel

Hallo,

Ik heb niet zoveel verstand van electra maar wil toch een basic systeem aanleggen voor de vereiste dingen.

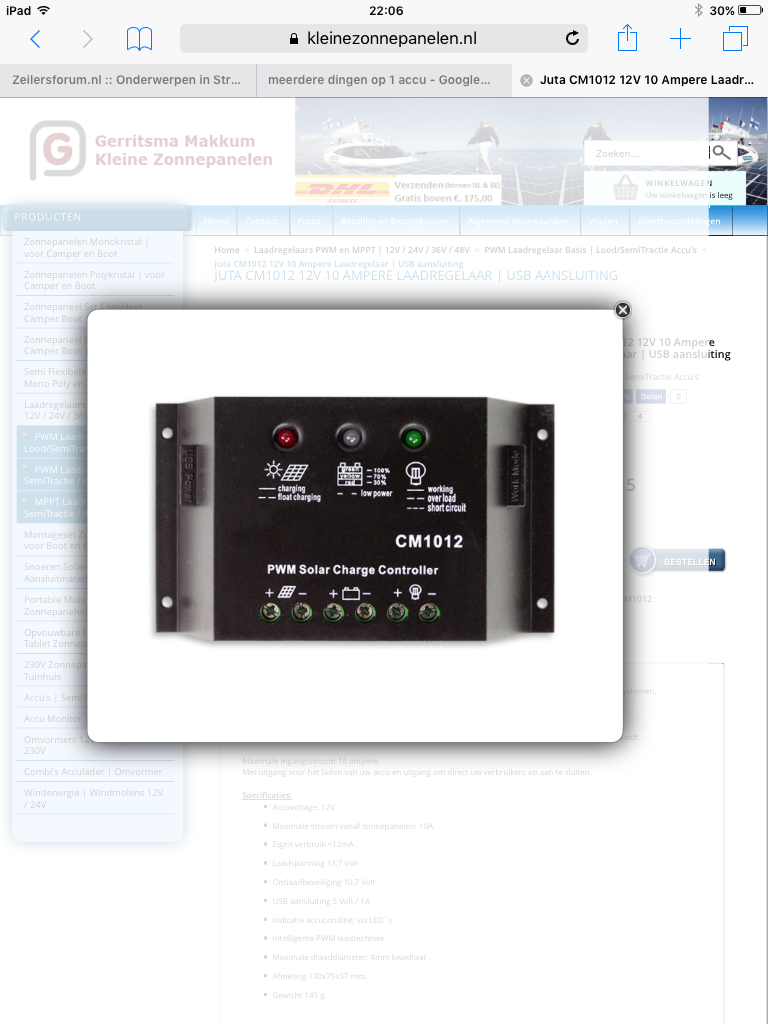

Nou heb ik een zonnepaneel met een laadregelaar gekocht een accu en een schakelpaneel.

Op de laadregelaar zitten drie aansluitmogelijkheden. Eentje voor het zonnepaneel, eentje voor de accu en de laatste waar je direct iets op kan aansluiten.

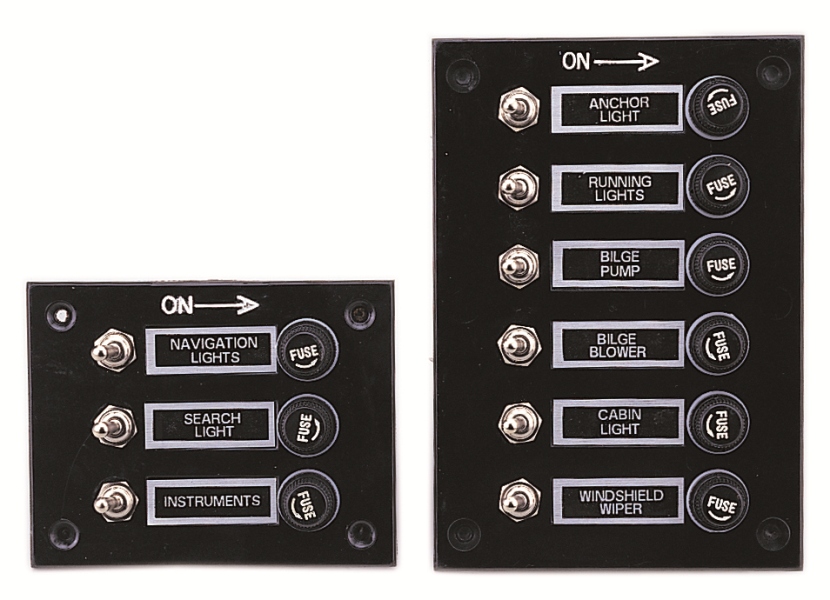

Toen ik het teste en mijn dieptemeter aansloot deed hij het perfect. Nu wil ik alleen het schakelpaneel ertussen hebben en dan gaat het mis. De laadregelaar geeft aan 'overload'

Doe ik iets verkeerd of vergeet ik wat en hoe moet het wel?

De laatste aansluiting is om een verbruiker zoals een radio of een lamp aan te sluiten. Dan gaat daar direct stroom van het paneel naar toe.

Ja dat begrijp ik had alleen had ik het paneel in die laatste ingang en dan vanuit het paneel de apparaten.

Het paneel zat dus nog niet tussen de accu en regelaar. Ik begrijp is dat dat wel moet en ok de regelaar via het schakelpaneel moet aansluiten.

Zonnepaneel aan de regelaar, regelaar naar de accu, zoals afgebeeld op de regelaar.
Het schakelpaneel op de accu aansluiten, niet op de regelaar.

Zonnepaneel aan de regelaar,
regelaar aan de accu,
En het schakelpaneel ook op de accu.

het zonnepaneel laad je accu bij en de verbruikers trekken de accu leeg.

Edit:

Ik tikte blijkbaar tegelijkertijd met Faran.

Oké top! Helemaal duidelijk, ik wist niet zeker of je meerdere dingen op een accu mocht aansluiten vandaar mijn denkfout, denk ik

Bedankt voor de tips!

die uitgang van je zonnepaneelregelaar is bijv voor een koelkast;
die mag altijd aan tenzij de spanning te ver zakt. Dan zal de regelaar hem afkoppelen.

De laatste aansluiting is om een verbruiker zoals een radio of een lamp aan te sluiten. Dan gaat daar direct stroom van het paneel naar toe.



Dit is absoluut onjuist, de stroom komt gewoon uit de accu.

De regelaar bedient alleen een schakelaar om te ver ontladen van de accu te voorkomen.

Een wat overbodige funtie, verbruikers die zonder "toezicht" draaien hebben een eigen beveiliging hiervoor.
Als voorbeeld de koelkast.


Altijd éérst de accu aansluiten, dan weet de regelaar naar welk voltage hij moet regelen.
Daarna pas de panelen.

Meestal gaat het wel goed, maar ik heb toch een keer voor iemand een regelaar vervangen die het niet aankon.
De man ging voor de laagste prijs, maar nu moest hij 2 regelaars betalen. Één goedkope voor korte tijd plezier en een iets duurdere Victron voor decenia plezier, EN .... ook nog een goede after sale service, voor ´t zeldzame geval dat het ook daar misschien een keer fout gaat.

Saeftinghe schreef :
Ik zie toch wel toepassing voor de geschakelde uitgang.
Je zou niet vitale gebruikers (eventueel mbv via relais) door deze uitgang kunnen laten schakelen. Ik denk dan aan koelkast, binnenverlichting, radio, ventilatie, windmeter etc.

Vitalere zaken, zoals navigatieverlichting en marifoon kunnen dan direct op de accu. Uiteraard wel via accuschakelaar/zekering/schakepaneel

Eeeh binnenverlichting heb je toch pas nodig als de zon uit is?
Als je het dan direct aansluit werkt het niet als je het nodig hebt.

Kortom gewoon lekker alles aan je accu hangen en het paneeltje je accu laten laden.

Kees,
Koelkast, kachel en zo hebben een eigen schakeling hiervoor.
Wat is het nut om er twee in serie te zetten?4

niet alle koelkasten hebben dat
