Onderwerp: Nav light ind. aansluiten?

Nav light ind. aansluiten? 05 mrt 2016 09:44 #712599

koko Offline Gebruiker Berichten: 15813	Ik zit te kijken naar de print van de nav light indicator, maar snap het niet helemaal Ik zie geen voedings aansluiting. Komt de voeding vanuit de lampaansluiting? Om de lamp aan te sluiten, deze volgorde aanhouden: voeding>fuse>schakelaar> nav licht indicator in> nav light indicator out> lamp? En dan best de + van de voeding pakken of de min? Thanx, Koko
	Alleen ingelogde leden kunnen reageren.

Nav light ind. aansluiten? 05 mrt 2016 12:40 #712648

ISO788 Hans
Offline
Gebruiker
Berichten: 5406

schema staat toch in het draadje?

JohnBerg schreef :

Soms gaat er ook wel eens iets mis

Ik ben het definitieve schema aan het tekenen, en toen kwam ik bij het stukje voor het alarm.
Twee weerstanden, één transistor en één diode.

Hmm .. zou dat niet eenvoudiger kunnen? Bijvoorbeeld door een P-kanaal mosfetje (AO3401 heb ik liggen) te nemen, en dan de 2 weerstanden weg laten.

Dat zou 12 weerstanden per print schelen. Qua kosten gaat dat nergens over, maar qua monteren wel. En aangezien ik beloofd heb de smd's te solderen ..

Toch maar even geprobeerd. Vreemd .. als de lamp stuk gaat komt er een raar geluid uit de buzzer.

Om een lang verhaal kort te maken .. mosfetje dus stuk gegaan. Lang achter de oren gekrabt, en in de datasheet gezocht. Aha .. de maximale V_gs is 12V en ik ben met 14,4V aan het testen.

Stom hé?

"Wie het altijd voor de wind gaat, komt vanzelf aan lager wal"
De topper ISO “Sapho” voor de funracing en nu de dehler 31 “Wende” voor het avontuur...

Alleen ingelogde leden kunnen reageren.

Nav light ind. aansluiten? 05 mrt 2016 13:23 #712661

koko Offline Gebruiker Berichten: 15813	Sorrie Hans, wat denk je nou zelf.........? Als ik dat tekeningetje zou begrijpen zou ik het niet vragen.
	Alleen ingelogde leden kunnen reageren.

Nav light ind. aansluiten? 05 mrt 2016 13:59 #712672

Belerion II
Offline
Gebruiker
Berichten: 3709

koko schreef :

Sorrie Hans, wat denk je nou zelf.........?

Als ik dat tekeningetje zou begrijpen zou ik het niet vragen.

Als ik het schema juist interpreteer, dan sluit je J1 (links in het schema) aan over de lamp: plus van de te bewaken lamp aan pin 1 en min van de lamp aan pin 2 van J1. Dus geen aparte voeding.

Aan J6 sluit je een LED aan die oplicht bij een defecte lamp.

John moet dat maar even bevestigen...

Na een periode van stilte ben ik er weer...!

Laatst bewerkt: 05 mrt 2016 13:59 door Belerion II.

Alleen ingelogde leden kunnen reageren.

Nav light ind. aansluiten? 05 mrt 2016 14:14 #712675

Philip Offline Gebruiker Berichten: 8073	Zoals John het mij heeft uitgelegd krijgt hij plus via de de plus van datgene wat je wil testen. En is dus ook gezekerd via die draad. Wel heeft ie een min nodig op een van de min aansluitingen aan de led zijde.
	Laatst bewerkt: 05 mrt 2016 14:16 door Philip. Alleen ingelogde leden kunnen reageren.

Nav light ind. aansluiten? 05 mrt 2016 15:10 #712685

JohnBerg
Offline
Gebruiker
Berichten: 1944

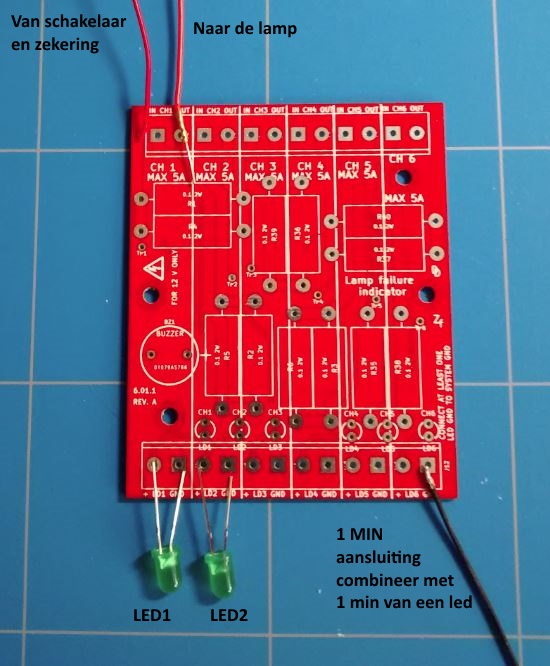

Een foto zegt meer dan 1000 woorden

Die ene extra min aansluiting is verwarrend, maar er waren niet meer aansluitingen beschikbaar.

Er is geen aparte plus voeding nodig.

De volgorde is idd:

voeding plus -> zekering -> schakelaar -> nav light indicator -> lamp -> min voeding

De LED brand als de (led)lamp ook brand. Als de (led)lamp stuk is gaat het alarm af. Om het alarm uit te zetten dien je de schakelaar van de lamp uit te zetten. En uiteraard de lamp te vervangen

Get your facts first, then you can distort them as you please

Laatst bewerkt: 05 mrt 2016 15:20 door JohnBerg.

Alleen ingelogde leden kunnen reageren.

Nav light ind. aansluiten? 05 mrt 2016 15:38 #712697

koko Offline Gebruiker Berichten: 15813	Dank voor de hulp. Ik snap het nu Die min aan ledzijde maakt het af! Thanx
