Onderwerp: NMEA2000 de DeviceNet manier

Aangezien NMEA2000 een subset is van DeviceNet, leek het me leuk om eens te kijken of ik het op een wat meer 'industriële' manier kan aanpakken. Bijkomend voordeel is dat er geen gouden watersport prijsje over heen gaat.

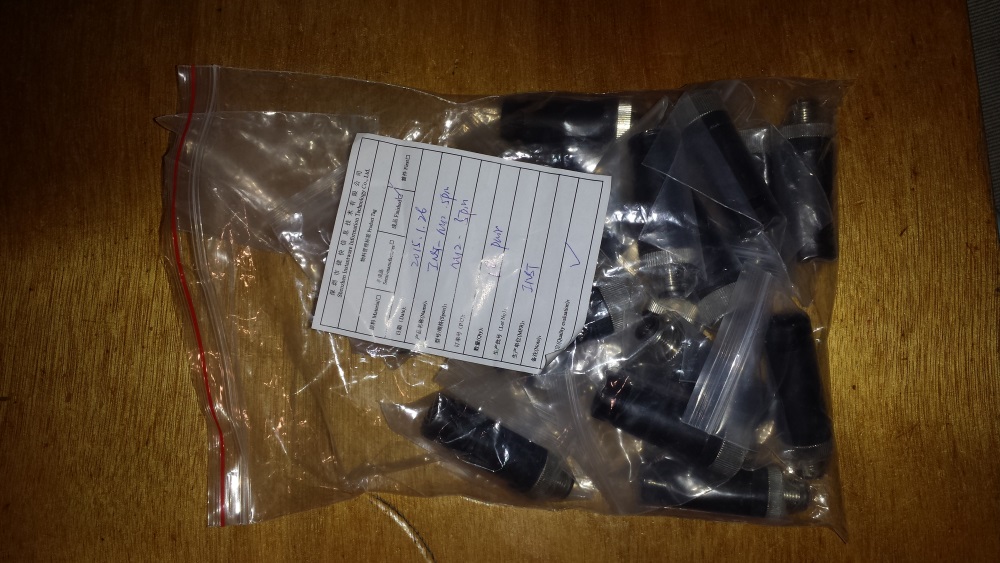

Eerst maar eens via AliExpress een aantal stekker paartjes besteld. Ik kon, behalve de prijs, bij aankomst, geen verschil merken met de Maretron stekkers (op de geprinte kleur code na dan):

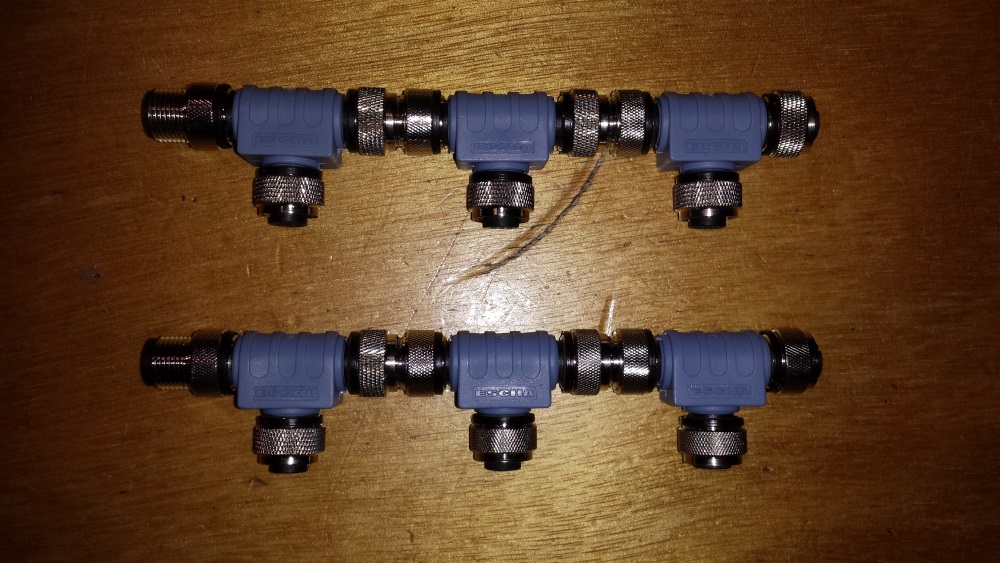

Toen Ebay afgezocht naar Turck eurofast splitters, uiteindelijk gevonden voor 7 euro/stk (zonder verzendkosten):

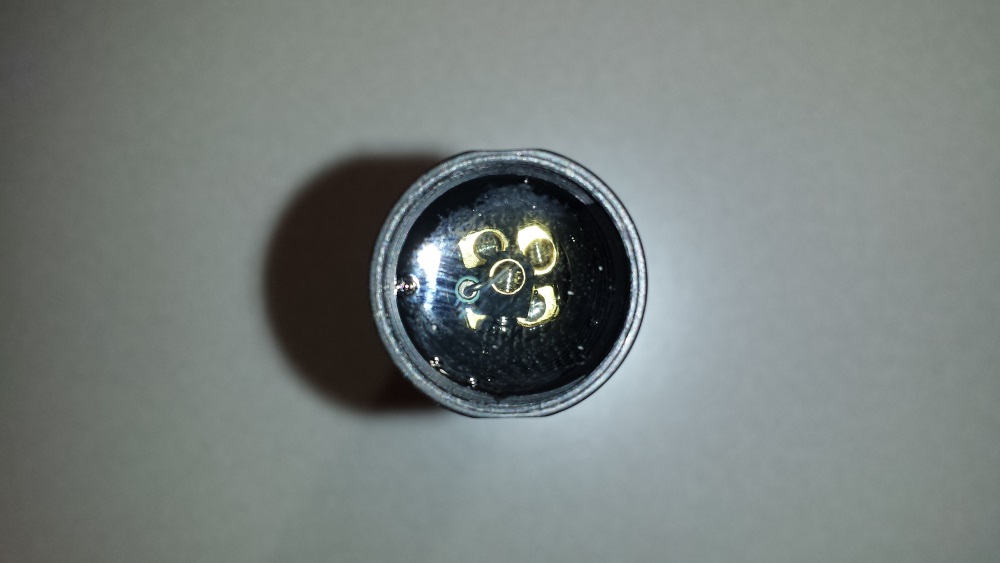

Een stekker paar omgetoverd tot eindweerstanden en volgegoten met elektronica epoxy:

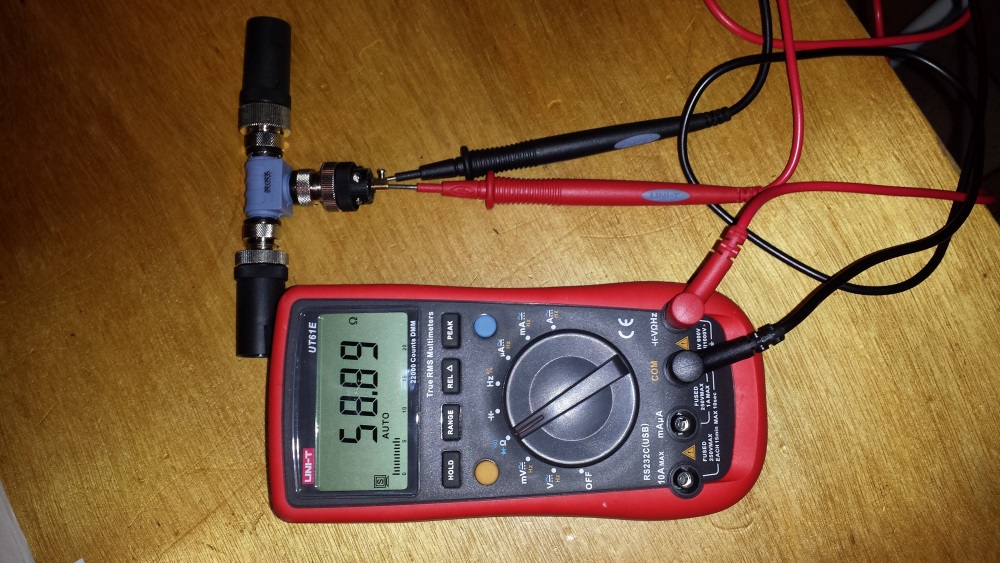

Nu nog even checken of ik in de buurt kom van de 60 Ohm:



Goed genoeg wat mij betreft.

Volgende klus, voedingskabel klussen en DeviceNet kabel bestellen

Interessant experiment. Die NMEA2000 spullen zijn ook wel erg hoog aan de prijs. En wat is er nu zo bijzonder aan een 4 aderige afgeschermde kabel met een paar connectors ?

Als ik echter naar die DeviceNet kabels kijk, zijn die zeker niet voordeliger.

Nmea183 is als standaard vele malen goedkoper.

Ik gebruik hiervoor coax kabel met BNC stekkertjes. Kun je zo loskoppelen of van meerdere aansluitingen voorzien met diverse koppelstukjes. En gaan naar de Raspberry Pi als multiplexer die tegelijk dient als draadloos Wifi Access punt.

Er zijn zeker wel wat voordelen met NMEA2000. Maar al vanaf het begin, het is nog steeds een kostbare oplossing.


Bram

Een losse kabel kost ongeveer 3,50 per meter bij Distrelec en dat is netjes volgens norm per ader paar en als geheel afgeschermd. Vind ik wel meevallen.

NMEA0183 werkt eigenlijk alleen goed als je met Mux boxen aan de gang gaat en netjes met DIN rails werkt en dan moet je nog hopen dat je geen losse contactjes ergens hebt zitten.

Ik vind NMEA2000 echt een zegen, alles op 1 bus, inclusief de voeding. Schoon en overzichtelijk en vrijwel geen kans meer op corrosie of andere ellende (bv ground loops, alles gaat naar 1 punt). Mijn control head voor de stuurautomaat heeft niet tig draadjes nodig en functioneert asl bonus meteen als repeater voor tal van andere data bronnen.

Alles bij elkaar genomen, kabels, koppelstukken, de voeding aansluiting en dan ook nog een usb aansluiting naar je computer plotter. Is het toch nog een dure grap.

-Koppel stukjes komen op 7,-/st + verzendkosten -> 70,-
-Kabel totaal 30,-
-Stekkers totaal wegens minimum van 10 paar afname 55,-
-2 weerstandjes 0.10 plus wat epoxy die ik had liggen
-Voeding 0,00, gaat via een stekker op een T-stuk

De USB aansluiting voor computer zit al ingebakken in mijn Vesper AIS. Voor de rest gebruik ik nog 2 Raymarine NT kabels die ik al bij de apparatuur kreeg en gesoldeerd heb naar NMEA2000

Daar krijg ik dan wel een net waterdicht systeem voor wat overzichtelijk is en geen geklooi oplevert met software die op losse printjes draait. (overigens ook leuk hobby project). En alle kabels netjes op lengte. Op de vorige boot had ik Raymarine NT spul, maar daar waren de kabels eigenlijk nooit de goede lengte, nus is het precies passend

MvN schreef :
10m NMEA2000 kabel kan je krijgen voor minder dan €30 bij de grotere watersportwinkel, en dan zitten er ook al twee connectoren aan. Dat is dus een stuk goedkoper dan de prijs per meter van distrelec. Het voordeel van kant en klare kabel is dat de connectoren een stuk kleiner zijn (en dat het minder werk is).

Ik heb laatst ook een bestelling gedaan voor een NMEA2000 systeem, en dat is voor elke kabel een combinatie geworden van aan een kant de connector die er al aan zat en aan de andere kant een Devicenet-connector. We hebben voor de vier kabels die we nodig hadden dus NMEA2000 kabels van 6m en 10m gekocht, en die op tactische plekken doorgeknipt. De kabels konden hierdoor ook makkelijker door de kabelgoten en schotten.
Het duurste onderdeel was het 4-weg verbindingsblok, die ook weer als voordeel heeft dat het kleiner is dan 4 t-stukken.

---

Het NMEA2000 'netwerk' waar dit een vervanging/uitbreiding op is was trouwens nog veel simpeler:
het ging alleen van de AIS naar de plotter, had de weerstanden IN de connectoren gesoldeerd zitten en de voeding gesoldeerd aan de kabel op een plek waar ik een deel van de mantel had opengesneden (ik kwam er pas na het aansluiten van de connectoren achter de de busspanning ook noodzakelijk is als beide apparaten ook een eigen voeding hebben).

Benodigdheden:
2 DeviceNet-connectoren
1 meter DeviceNet-kabel
2 120 Ohm weerstanden

Op deze afstand had het waarschijnlijk ook prima gewerkt als ik de twee weerstanden had vervangen door één 60 Ohm weerstand aan 1 kant

Omdat mijn, inmiddels meer dan 20 jaar oude, Loran-C ontvanger voor NMEA BNC aansluitingen heeft ben ik daar mee doorgegaan.

Coax kabel is solide en afgeschermd en met BNC stekkers gemakkelijk te koppelen en zonodig uit te breiden met standaard meervoudige koppelstukjes. BNC stekkers kun je "handmatig" aanbrengen of klemmen. Ondanks het feit dat mijn Ais transponder NMEA2000 aansluiting heeft, gebruik ik uitsluitend de NMEA183 poorten.

Die dunne NMEA2000 connectors, die gemakkelijker zijn door te voeren lijken mij ook niet zo solide.

In mijn instrumentenpaneel heb ik twee BNC stopcontacten, waaraan ik eenvoudig de diverse spullen kan aansluiten en weer wegnemen.

Xiphias schreef :
Néé dat werkt zeker niet, je hebt ze echt aan het einde van de bus nodig. Op de Panbo site staat wel ergens een uitleg.

Ik had vroeger van die standaard kabels, maar zoals ik al eerder schreef waren die meestal van de verkeerde lengte. Voor 30,- heb ik bij Dekker één kabel in een vaste lengte, die kan ik natuurlijk in stukjes knippen, maar dan heb ik uiteindelijk dus het zelfde. bovendien schijnen die 'merk' kabels ook niet altijd van een geweldige kwaliteit te zijn (zie ook Panbo). De kabel bij Distrelec is dat wel.


Edit: uitleg over reflecties bij verkeerd of niet gebruik van eind weerstanden
www.panbo.com/archives/2011/06..._a_noise_filter.html

De eindweerstanden zijn bedoeld om de kabel goed af te sluiten waardoor er geen reflectie van de digitale data pulsen onstaan, vandaar dat het aan elke zijde moet.

Verder is niet elke 4 aderige kabel de juiste impedantie, bij korte netwerkjes lukt het nog wel bij langere kan het spannender worden. je gebruikt tenslotte ook geen 75 of 200 Ohm kabel voor je marifoon?

De TURCK T-stukken zijn erg goed, garmin is regelrechte bagger.

brambo schreef :
Dus jij gaat een symmetrisch data signaal via een A-symmetrische kabel transporteren? De goedkopere jachten rommel verkracht het RS422 protocol waaronder NMEA183 zou moeten werken, waardoor er één zijde van het symmetrisch signaal aan massa ligt.
Triest...

Als jij nu ergens een "echte" NMEA183 symmetrische uitgang hebt, verniel/verkracht je die door met coax naar het volgende toestel te gaan. Je sluit 1 kant gewoon weg kort naar massa.

Sailor maakte in 1992 die fout met hun BNC input voor NMEA183 op de DSC modem.

Dankzij de wide range optocouplers komt het vaak nog wel goed.

Jugo, jij schrijft wat ik denk. Knap! .

Hier een ouder panbo stuk over n2k cabling met eBay turck spul: www.panbo.com/archives/2014/05...ng_the_ebay_way.html

WADnWIND schreef :
Die conclusie had ik ook al gemaakt, zoals met veel zaken is ook hier weer het verschil tussen spullen die gemaakt zijn voor de industrie en voor de commercie levensgroot en moeilijk te verklaren uit een verschil in vraag prijs. Onze machinebouwer voor productie gebruikt dit spul.
Geldt ook voor de kabel, maar daarvan moet ik wel zeggen dat de Raymarine kabel erg netjes in opgebouwd is.

Beste W&W,

ik heb er verder nooit bij stil gestaan.

Maar mijn Loran-C, semi professionele dual chain ontvanger van de degelijke fabrikant van scheepselectronica JRC, heeft BNC op het apparaat voor de NMEA aansluitingen.

Hier ben ik mee doorgegaan, gezien het gemak en degelijkheid van een coax BNC bekabeling.

Het heeft altijd, nu ook met mijn verbinding naar de AIS transponder probleemloos gewerkt. Apparaat erbij, ander koppelstukje en klaar.

Uiteraard heb ik wel een opto coupler aangebracht naar mijn computers.

Het werkt wel, maar niet zoals het hoort.
Het is een beetje als een geen eindweerstand bij NMEA 2000, op korte afstanden werkt het wel, maar het is niet optimaal en je loopt het risico dat je af en toe data kwijt raakt.

brambo schreef :
Een Loran-C ontvanger?
Deze state-of-the-art discussie over NMEA 2000 gaat volledig langs mij heen (nooit begrepen dat voor toepassing van het NMEA 0183 protocol speciale kabel nodig was bijvoorbeeld..), maar ineens duikt er dan iets op waar ik lang geleden nog wel eens iets over heb gehoord: Loran-C. Een systeem dat twintig jaar geleden eigenlijk al verouderd was.

Ik dacht derhalve dat Loran-C al volledig uit de tijd was, maar enig googelen levert op dat de meeste Europese Loran-ketens pas op 31 december 2015 buiten werking zijn gesteld.

Desondanks toch vreemd om die naam in een discussie als deze te zien opduiken..

Kabel besteld bij Distrelec. Weer een stapje verder

www.distrelec.nl/en/field-bus-...geSize=25&simi=99.51

Voor mijn "in omgebouw zijnde" windset ben ik op zoek naar een waterdicht NMEA2000 male/female connector setje. Wie weet of dit bestaat en waar te verkrijgen? Een male chassisdeel om onder in de antennebuis te monteren zou het mooist zijn, echter een setje "field installable" connectors direct aan de kabeldelen is ook prima.

Als alternatief zou ik een niet specifiek N2K, maar generiek 4-polig setje kunnen gebruiken, maar liever doe ik dit zo standaard mogelijk - ook handig om de set (op begane grond niveau) te kunnen testen...

Nachtvlinder schreef :
N2K gebruikt vijf polige connectors.

Zoek eens naar M12 connectors bij de gekende elektronica boeren zoals Distrelec, Mouser, RS, Farnell, Conrad, etc.

AliExpress of andere Chinese sites zijn verspilde moeite, lange levertijden en de connectors zijn net zo duur of duurder. Bovendien ben je de klos als er eens iets mis gaat. Geld weg en geen spullen.

Wat voorbeelden met schroef aansluiting, gevonden binnen een minuut met Google:
Haaks voor snoer
Recht voor snoer
Chassis deel

Dankje! Geweldige site, óók voor particulieren - beter aanbod dan Conrad en eenvoudiger zoeken.

Hoeveel haast heb je? Ik heb wel een setje male/female voor je liggen, maar op de boot en niet thuis. Via Ali en heb er toen 2x 10 besteld, voor grote hoeveelheden handig, maar voor 2 stuks ga ik ook normaal naar distrelec

Dankje, maar is al onderweg

De 7/8" devicenet stekkers hebben ze niet trouwens, had ik ook nog een male/female paartje van nodig.

Oja, ik heb een set van 3 van onderstaande HUB's aangeschaft maar heb er maar 1 nodig.

De overige 2 mogen elk weg tegen 1/3 aanschafprijs incl verzend- en douanekosten zodra ze binnen zijn.

Elke box heeft 8 stuks M12 bussen (female) voor standaard micro-C N2K stekkers en 2 stuks 7/8" aansluitingen (male en female). Staat allemaal parallel. Dit gaat een stuk compacter en netter worden dan de huidige 30 cm string van T-stukjes.

hallo Nachtvlinder, is je aanbieding over de HUB's nog actueel?

Heb er 1 verkocht en de andere 2 houd ik lekker zelf.

Bestellen in de US via emay gaat prima: mij package is door de douane geslipt, maar zelfs indien belast kun je hier aan verdienen...
