Onderwerp: Hoe Autohelm Navdata aansluiten i.c.m. Roosmux?

Dag allen,

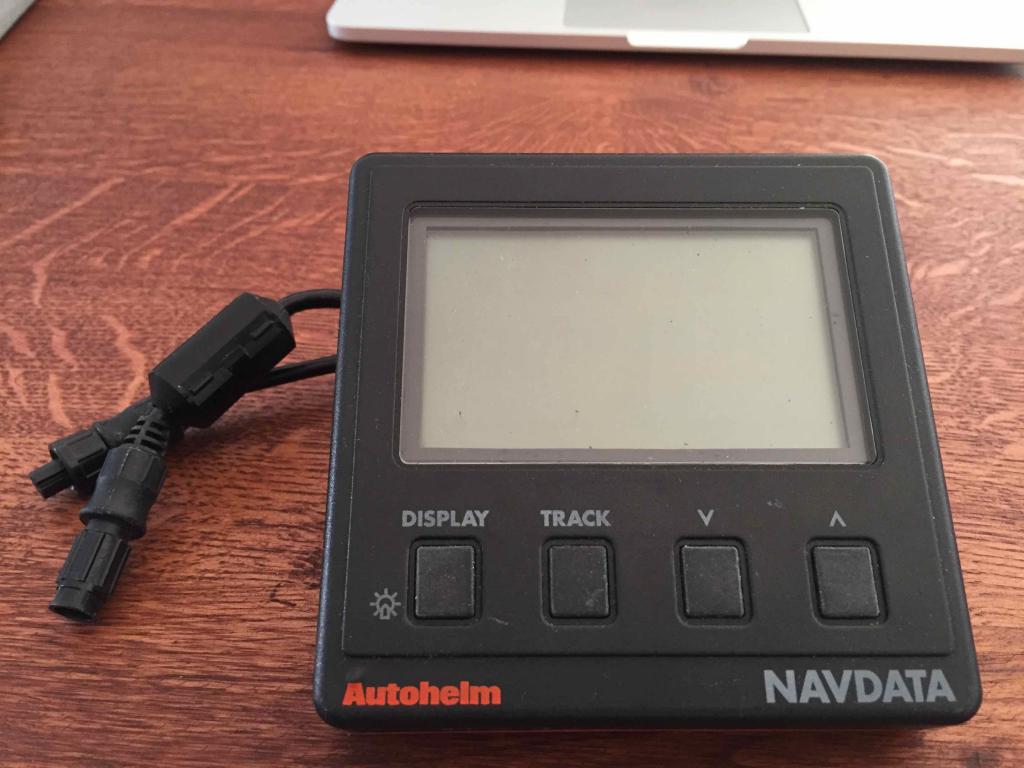

Een tijd terug heb ik van een forumlid een Autohelm Navdata gekocht om als GPS repeater aan te sluiten.
Stukje cake dacht ik zelf, maar nu ben ik er toch niet helemaal zeker van dat mijn gedachtengang klopt.

Het doel is: COG op de repeater krijgen en dat wil ik met behulp van de Roosmux.

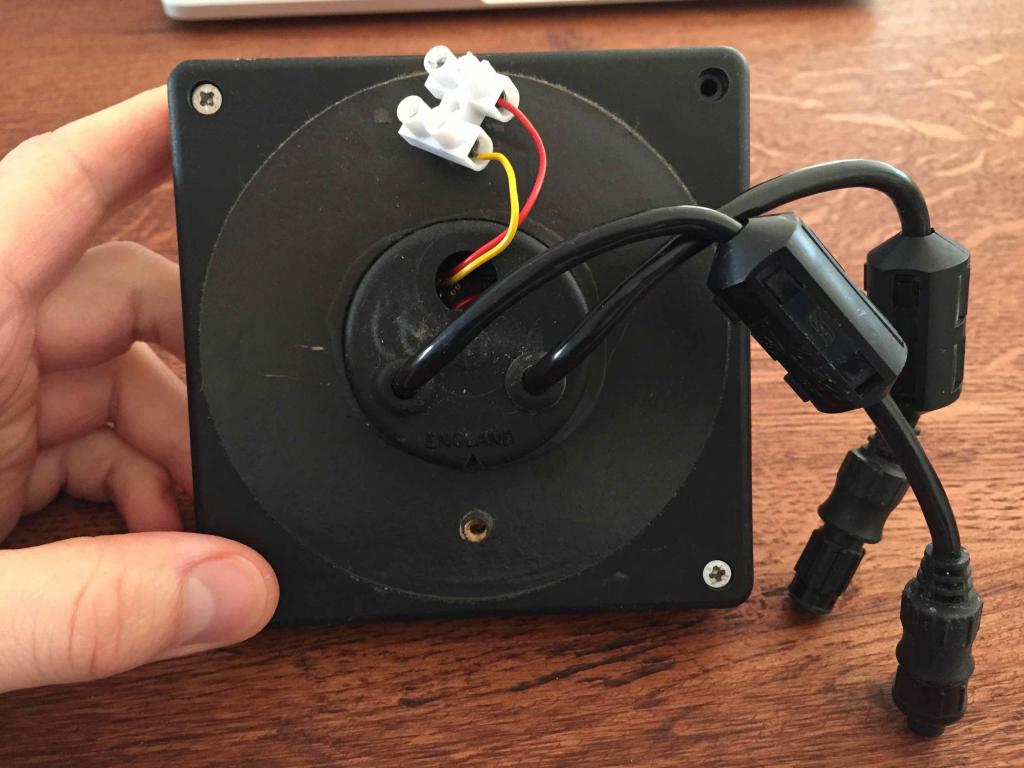

Er is op dit moment geen SeaTalk aan boord en de gele en rode draad aansluiten op 12V doet ook niks.

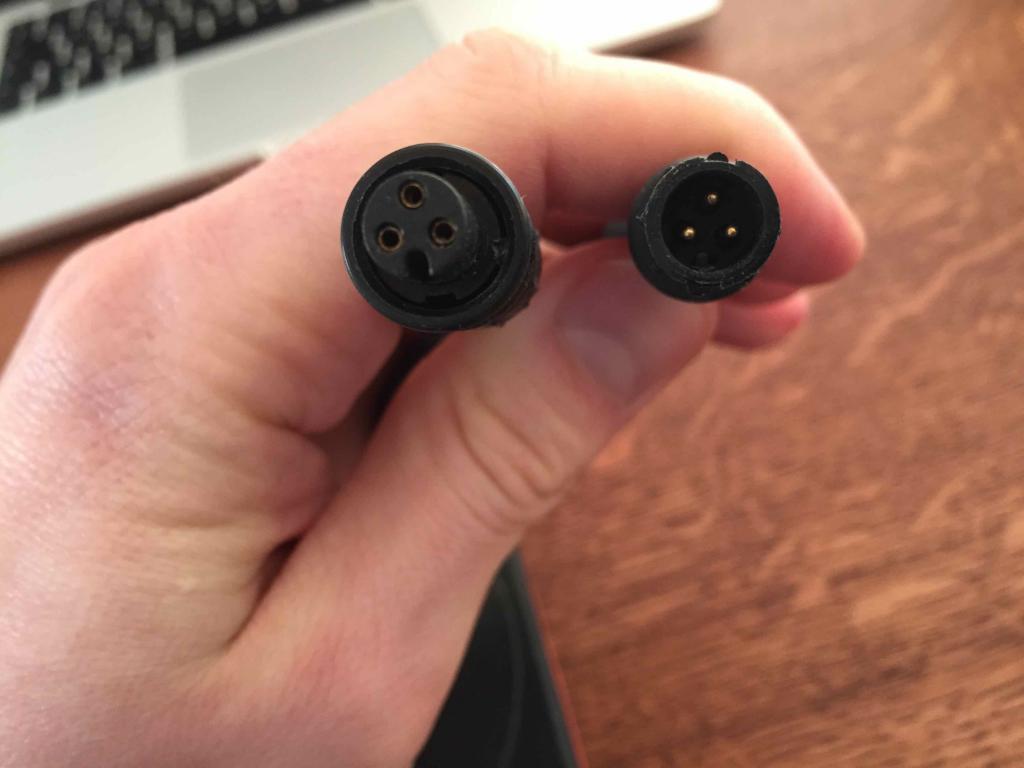

Die stekkertjes herken ik als het oude Seatalk (heb inmiddels de manual(s) gedownload), maar kan geen kabeltjes vinden met bijbehorende aansluiting. In een manual spreken ze ook over een blauw draadje, maar die is nergens te vinden.
Bij mij aan boord is alles NMEA, vandaar mijn beperkte kennis van SeaTalk.
Heeft iemand suggesties hoe ik dit aan de praat kan krijgen, zonder direct een van de stekkers van de Autohelm af te knippen?

Schematische weergave:
Roosmux --(gps data)--> Autohelm: COG op display

Als je de achterkant er af schroeft kan je vast die kabeltjrs wel losnemen en vervangen voor iets anders drie aderigs. Met een beetje mazzel zie je dan ook welke de 12V + en - zijn en welke voor de data. Bij de ST60's is dat zwart ( screen eigenlijk) voor min, rood voor plus en geel voor data.

Dan moet je de mux nog instellen. Controleer of je NMEA data doorgezet wordt naar de Seatalk uitgang van de mux. Er zijn verschillende tabbladen die je even moet bekijken en goed moet zetten. Effe de manual voor de mux erbij houden.

Je kan de navman niet voeden vanaf de mux, dus moet dat moet je ook aansluiten. Gaat over dezelfde draadjes van de Seatalk ingang. Schematisch: plus mux --> plus voeding --> plus Navman. Min zelfde volgorde. Data kan rechtstreeks van mux naar navman.

Dank je Koko voor de reactie. Het ding krijg ik niet verder open dan een halve centimeter en er is geen zwarte draad te herkennen. Je bedoelt dan die draden aan de achterkant of die met die stekkers eraan? Zou een kabeltje met zo'n stekkertje ook werken of heb je dan nog een 'control-unit-achtig-iets' nodig?

Ik bedoel de draden met de stekkers er aan.

Als je de schroefjes er uit hebt, kan je dan niet meer ruimte krijgen door de draadjes naar binnen te drukken?
Bij mijn st60maxi zit het ook ongeveer zo, en de draadjes met de stekkertjes zitten goed klem in rubbertjes, maar met wat geduld druk je die naar binnen. Dan heb je ruimte om te kijken op de printplaat.

Ik zal bij gelegenheid ook even googlen naar de manual. Dan kijk ik daar even naar.

Het lijkt alsof de draden tegen worden gehouden door kleine ty-wraps aan de binnenkant, vlak achter de rubbertjes. Ik zal eens kijken of ik die weg kan knippen.

Fortura schreef :
De bedoeling is juist dat je de kabeltjes van buiten naar binnen drukt. Dan krijg je ruimte om het dekseltje verder op te tillen.

Ok ik had je verkeerd begrepen.

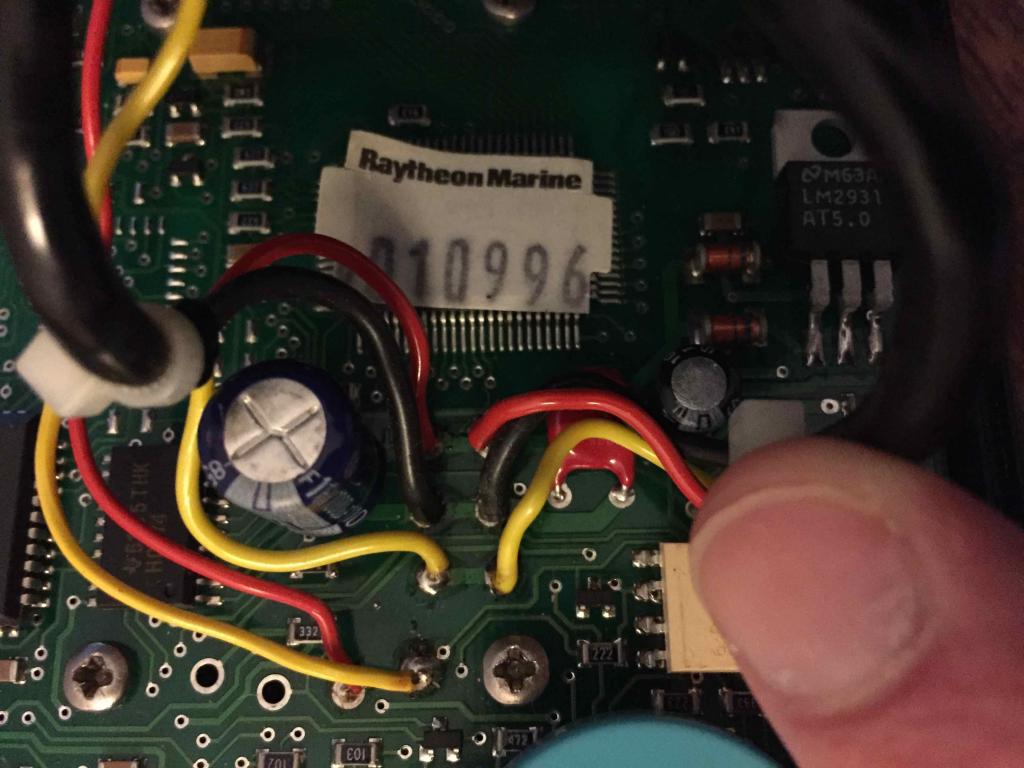

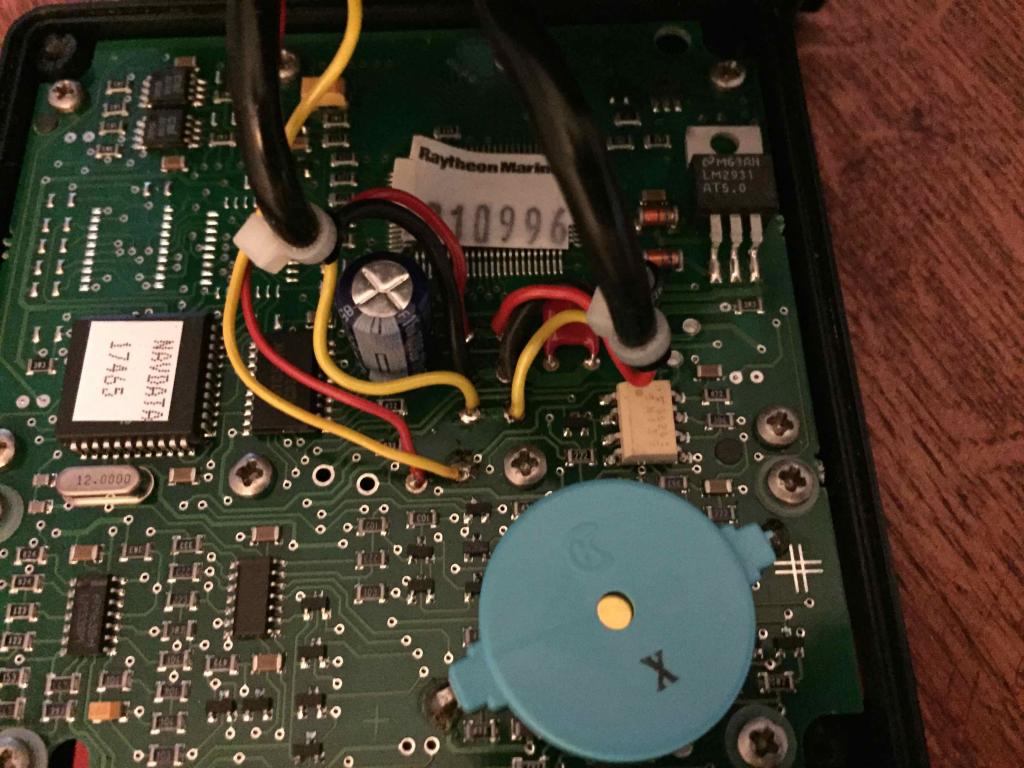

Inmiddels heb ik de kabeltjes naar binnen en dit is wat ik zie:




Ik kan er niet direct uit opmaken welke de input en welke de output is.
Misschien is toch de kortste klap om zo'n stekkertje eraf te knippen en daar draadjes aan te verbinden...

Hmmm, lastig deze.
Ik raak in de war van die extra gele en rode draad. Bij mijn ST60 klokjes wordt er gevoed via de Seatalkkabeltjes. In of uitgang is bij de ST60 ook niet aan de orde, ze dienen beide doelen.

Ik zou gokken op de draadjes met stekkertjes. Rood: 12v+, Geel Seatalk data, Zwart 12v -

Die rode en gele kan ik niet verklaren. Lijkt mij knutsel voedingsdraadjes. En tsja, of rood 12v+ is gebleven??? Kijk eens of je de printplaat kan volgen en zien of er verbinding is tussen de rode onderling.

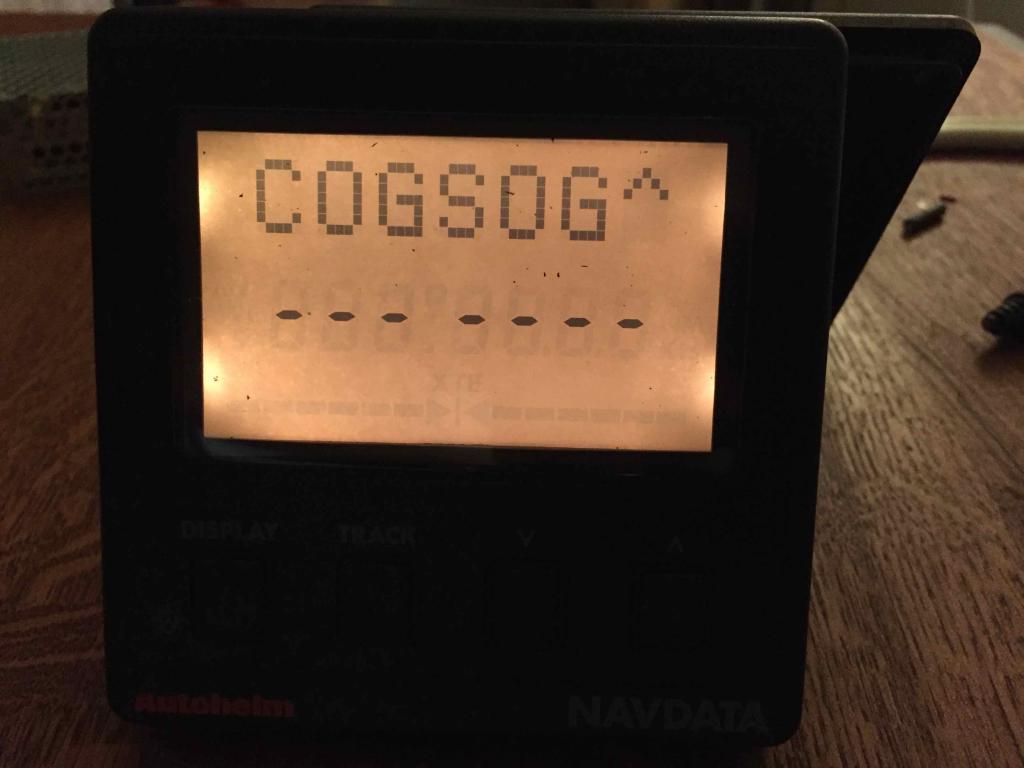

Merci beaucoup Koko, hij doet het!



Ik heb maar een van de stekkers eraf geknipt en hem aangesloten op m'n voeding.

Top!

Ik zou die losse draadjes die er bij zitten op zo'n 3 cm afknippen en wegstoppen in de display en dan een dopje in het gaatje doen. Plaatwerkrubbers heten ze geloof ik.

Als je nog een Seatalkinstrument wil aansluiten gebruik je het andere draadje om door te koppelen. De voeding koppelt ook mee door, dus je hoeft het volgende instrument niet apart te voeden.

Ohw, moet ook nog aan de mux natuurlijk..............

Voeding op het ene draadje, mux op de andere. Dan werkt het. Mocht je een tweede Seatalk instrument erbij kopen en willen koppelen dan moet kan je aan een van de twee draadje bijvoorbeeld een Wago klemmetje zetten en vanaf de Wago's dan naar je mux en je 2e instrument. Simpel gezegd: alle rode dropveters aan de rode dropveter, alle gele dropveters aan........nou ja, je snapt hem wel.

Dit weekend ga ik weer naar de boot en zal ik het uitproberen.
Data/mux heeft dus maar 1 draadje, die gele, nodig?

Fortura schreef :
Nee, je moet wel alle drie de draadjes aan sluiten. De clou is dat je niet alleen kunt doorkoppelen, maar ook meerdere apparaten mag aansluiten vanaf een centraal punt. De communicatie blijft dan toch goed gaan.
Zelf heb ik drie boutjes op een rijtje en bevestig de draadjes daarop. (Als een spinnetje).

Beetje mosterd na de maaltijd maar de rood en gele draad zijn nmea ingang.. Kun je rechtstreeks aanpluggen. Voeding loopt idd via de seatalk.
Alles via seatalk kan natuurlijk ook:-)
Mijn seatalk ging vroeger nog wel eens over de zeil met de mix. Dat is inmiddels opgelost maar toen heb ik ook nmea direct aangesloten.. En bleef mijn data op orde ..

Het valt mee hoor met die mosterd!
Om de Navdata te monteren zal ik het garagedak en het plafond moeten demonteren ivm het trekken van de kabel(s), dat is nog een aardige klus.
In de tussentijd ben ik nog niet in staat geweest om het 'droog' te oefenen, maar het idee van Koko met de boutjes vind ik een mooie.
