Onderwerp: aansluiten tweede micro op cobra marifoon

Forummers,

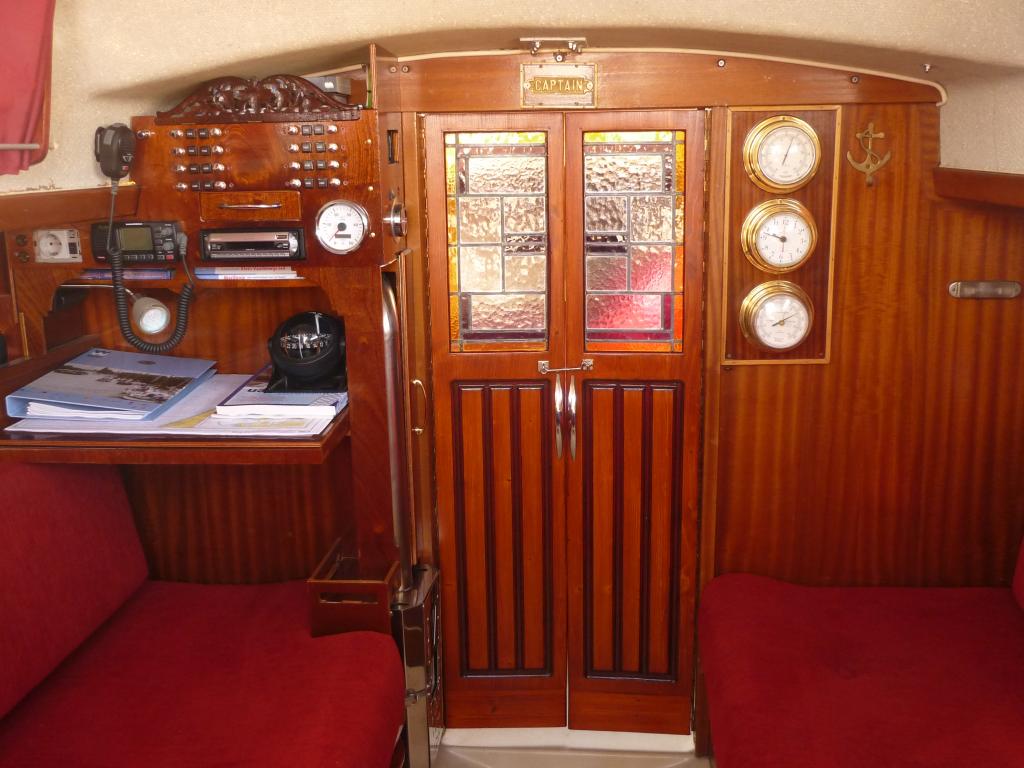

Ik heb in de kajuit een vaste marifoon, die wil ik daar graag laten.
Nu ben ik in het bezit van eenzelfde microfoon.
Ik wil deze graag ergens bij de kajuit ingang ophangen.

Vraag:
Ik kan met solderen natuurlijk een paralelle verbinding maken.
Maar, zijn er misschien ook dubbel- naar enkelstekkers op de markt voor deze kleine connector?

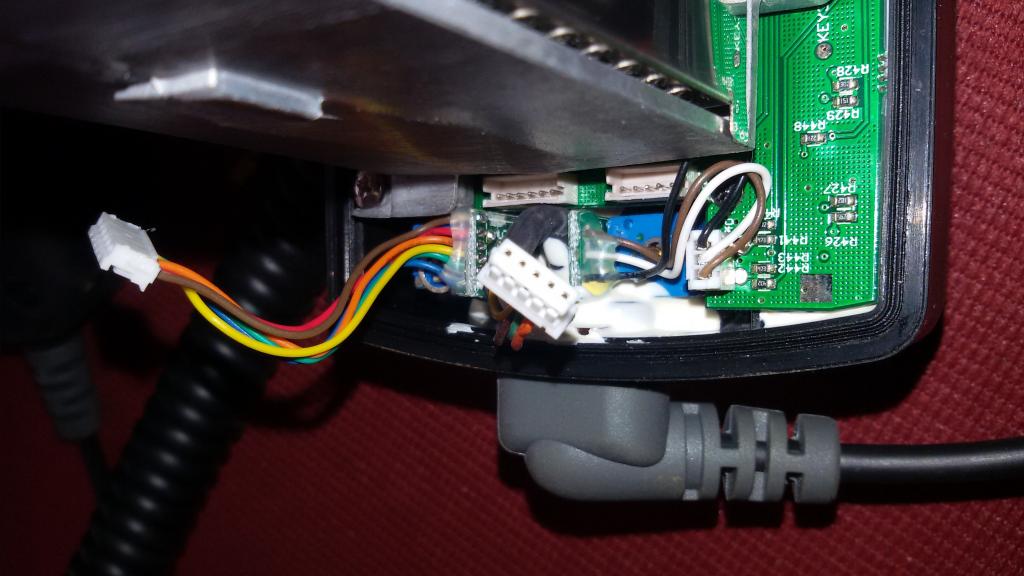

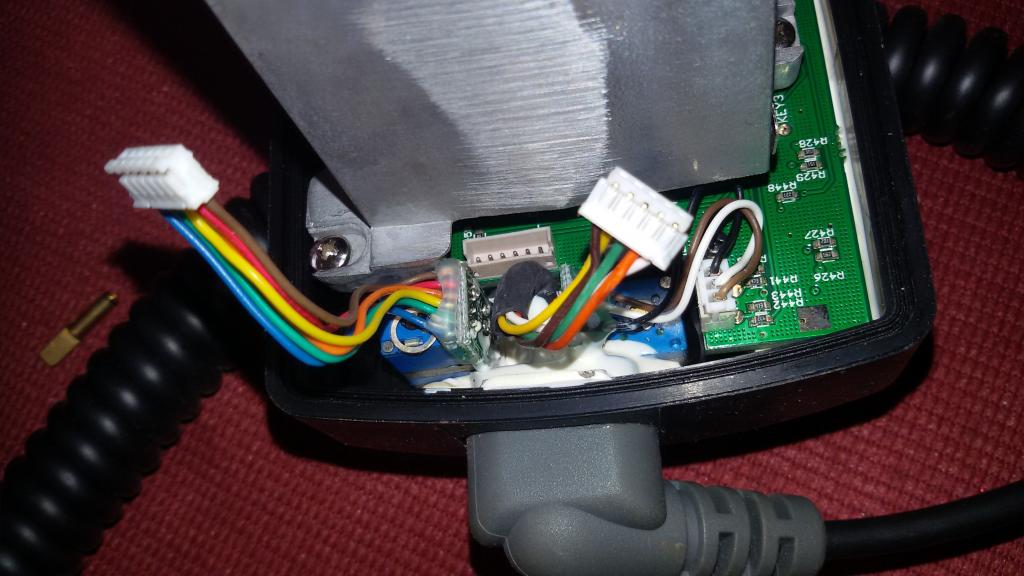

Je ziet op de foto de aansluiting van de spiraalkabel in de marifoon. Het rechter stekkertje is van de mircrofoon en heeft 5 pinnen.

Parallel zetten heeft als nadeel in deze situatie dat bij zenden de 2e niet gebruikte microfoon ook meedoet, dit kan voor ongewenste bijgeluiden zorgen, normaal bij meerdere microfoons is er altijd iets dat dit voorkomt. ( denk bv aan een gesprek in de kajuit, radio of tv geluid oid)

Verder het kabeltje met stekkertje is op zich wel te krijgen, of het de beste oplossing is weer een ander verhaal, zelf zou ik er voor kiezen om de bedrading aan het stekkertje te verlengen daar na buiten het toestel een Y stuk maken en daar 2 male connectors aanmaken, vervolgens aan de microfoons beide een female connector monteren, daarna kan je zelf de keuze maken 1 of 2 microfoons aan te sluiten met in het achterhoofd de eerste alinea.

Ja Henk, nog niet aan gedacht, ze gaan misschien "zingen"

Artemis schreef :
Rondzingen niet, maar de evt bemanning ja die mogelijk wel, da's best storend voor het tegenstation

Je Cobra is nu helaas nog IP00. . Mijn MR F80B was defect en is terug geweest naar importeur. Die gaf aan dat ze niet te repareren zijn omdat alles vanwege de waterdichtheid dicht gelijmd is.
Gelukkig had een watersportzaak hier in de buurt een nieuwe die ik als vervanger mocht ophalen. Ze zijn niet meer leverbaar en de opvolger heeft een (tot nu toe) niet oplosbaar software probleem.

Denk dat er geen goede technische oplossing is voor het aanbrengen van een tweede microfoon bij een Cobra.

Ik heb net het manual opgezocht, het gaat om de cobra MRF80DSC. Er zit een NMEA aansluiting aan, een extra speaker (ook de bedoeling, onder de buiskap) kan hierin worden aangesloten. Helaas geen tweede microfoon en dat vind ik toch wat vreemd.

Zou je het op kunnen lossen met een diode?
Overigens, op elke micro zit een PTT knop, die bepaalt toch welke micro wordt uitgeluisterd?

Koezt, toevallig is mijn donor ook een defecte die ik uit goodwill van de importeur gratis kreeg. Goede service, de eerste was in de werkplaats gestoten tegen iets waardoor het asje van de volumeknop was gebroken. Mijn schuld, toch prima geholpen. Nu heb ik dus een microfoon ekstra.

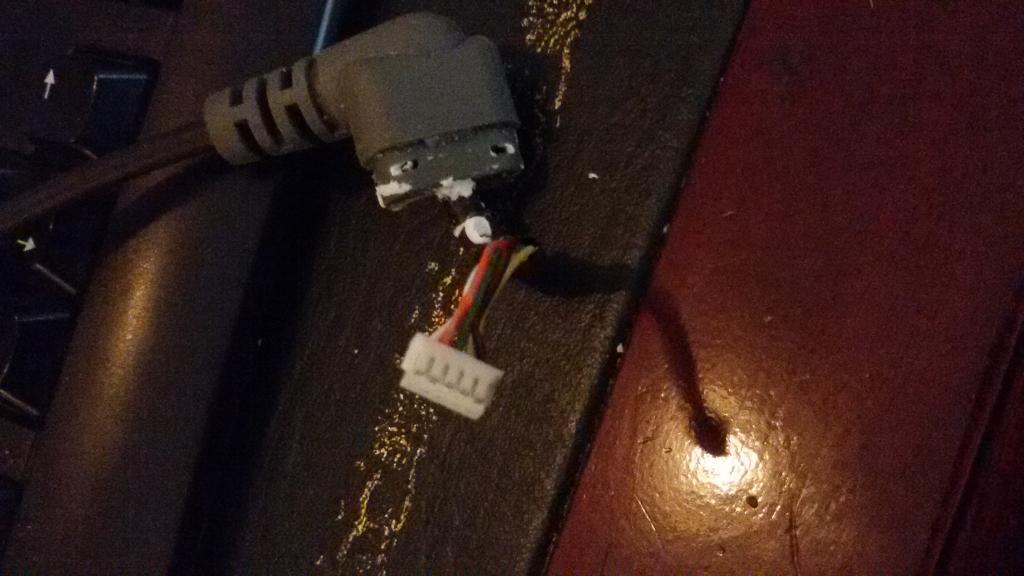

Het waterdicht blijven is voor mij geen, of minder een issue. De radio is gemonteerd op de meest droge plek in de boot. Overigens, je kunt hem gewoon openschroeven en dan kun je overal bij. Klopt dat een aantal doorgangen, zoals de connector van de mircofoon, met kit zijn bewerkt. Kun je zien op de bovenste foto. Even afschrapen, nieuwe sika erop en gefixt. Voor het overige is er rubber pakking of O-ring geberuikt.

Een diode gaat je niet helpen er zijn wel andere mogelijkheden om het op te lossen.
Je kan ook de microfoon van bedienplaats verhuizen, of gewoon parallel aansluiten, dat is afhankelijk van de bijgeluiden die op de niet gebruikte microfoon gemaakt worden of dit storend of niet is.

Henk, zal de PTT knop, die maar op 1 micro tegelijk wordt bediend, de geluiden niet blokkeren?

De draden van de druk knop opzoeken en een klein relais er tussen zetten.
Tweede microfoon indrukken relais in en daar de microfoon draden over laten lopen.
Geen garantie

Misschien dat je een wisselschakelaar kunt gebruiken om hetzij de binnen microfoon, hetzij de buitenmicrofoon aan te sluiten op de marifoon.
Waarschijnlijk volstaat het om alleen de voeding / massa om te schakelen.

Cobra heft geen mogelijkheid voor 2e marifoon; beter meteen een frisse moderne kopen die dat wel heeft..

Ja, Koezt, dat lijkt me ook wel een oplossing.

Al voelt voor mij nog wel dubbelop, omdat de PTT de stroom naar de elke microfoon al onderbreekt.
De andere (functie) schakelaars kunnen m.i. paralell.

Ik wil het daarom ook wel gewoon proberen. Heb niet het gevoel dat, mits de draden goed zijn aangesloten, ik er iets mee kan stukmaken.

Vraag is dus, zo'n klein stekkertje, misschien is daar wel iets voor te koop. Enige hint waar ik dat kan vinden?

Hoeveel waarde hecht je aan een betrouwbaar systeem en hoeveel wil je verspijkeren aan oude spullen?

De marifoon is gekocht in 07-2014 (ik wil het aan de lezer overlaten of dat oud is).
Ik vind het de moeite van het probreren waard omdat ik in de kuip de marifoon niet goed versta onder het zeilen met wat hardere wind. De marifoon zit voorin tegen het kajuitschot. (kan en wil ik niet anders)

Bovendien vind ik het fijn en veilig om, in geval van nood vooral als ik solo zeil, vanuit de kuip de marifoon te kunnen gebruiken.

Ik kan bijvoorbeeld iets bij RS components bestellen. Als ik weet hoe zo'n connector heet dan kan ik wat gerichter zoeken...

Compleet off topic, maar wat een sfeervol plaatje van het tussenschot.

Dekadent

Kijk eens maar de Bulgin connectoren. Die hebben van alles en nog wat en IP68.

JST connector, maar maatvoering kan ik hiervandaan niet geven, de male wordt al weer een stuk lastiger.

Het zou ook niet m'n keuze zijn het op die manier op te lossen.

Mijn keuze
Microfoon aansluiting naar buiten brengen door huidige plugje ruim af te knippen, daar een kabeltje aan maken en naar buiten voeren, dan een uitsplitsing maken in een kasje daar aan of op een 5 p chassisdeel op of aan maken, en aan de 2e ook een 5 p chassisdeel
microfoon kabels voorzien van een 5 polige plug.

Één handset gebruiken. Dit type marifoon ken ik niet en Ik weet niet hoe het electrisch er uitziet, maar ik voorzie onverwachte problemen qua impedanties van parallel geschakelde microfoons e.d. Nog los van PTT conflicten.

Mijn oplossing zou de volgende zijn:
Verwijder de microfoon. Maak een parallelkabel waarvan één lengte binnen aan het schot wordt afgemonteerd met een deugdelijke connector. De andere kabel naar buiten afwerken met een zelfde (waterdichte) connector. Aan de marifoonzijde de kabel aders parallel aan de connectie van de marifoon monteren.

Zo gebruik je maar één handset. Varend sluit je de handset aan in of bij de kuip. In de haven of voor anker sluit je hem binnnen aan. Zo voorkom je eventuele misaanpassingen door zomaar twee handsets parallel te schakelen.

Bedankt voor het meedenken. Overigens, de tweede kuiphandset komt dan binnen, juist om de hoek bij de kajuitingang te hangen. E.e.a. blijft daar wel droog, vaargebied gaat niet verder dan kustzeilen.

Een (KISS) oplossing, bedenk ik uit jullie reactie is ook om een verlengsnoer te maken, of om gewoon 1 handset vast te positioneren alleen bij de kajuitingang met een verlengde kabel. Neem ik ook in overweging.

Vanmorgen heb ik ook de vraag, met verwijzing naar dit draadje, voorgelegd aan de leverancier.

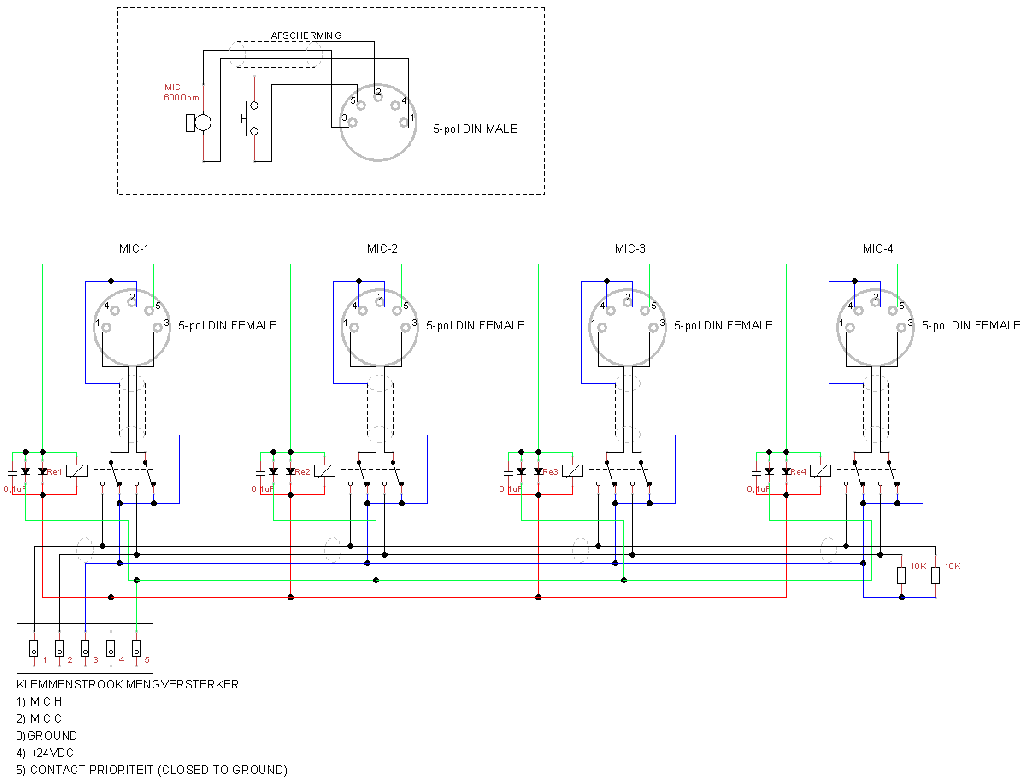

zoiets dus.
Niet voor een marifoon maar het idee aangeven.
Idee geopperd in mijn vorige bericht.

Dit is dan voor een omroep versterker het omschakelen idee kan je gebruiken.

Forummers,

Misschien een tikkeltje eigenwijs. Ik heb het toch gedaan en het werkt.
In de marifoon heb ik een parallelle aansluiting gemaakt op de printaansluiting.
Hierop zijn de beide microfoons aangesloten.
Naar mijn indruk bevat de microfoon slechts schakelaars.

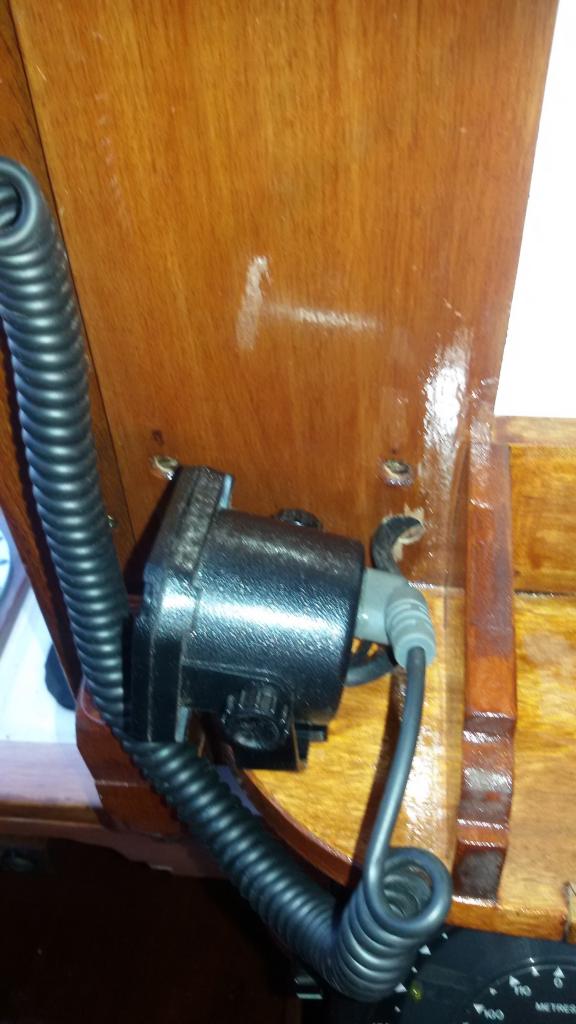

Een ekstra luidspreker kocht ik bij conrad. In de behuizing maakte ik de las tussen kabel en twweede mricrofoon, voldoende ruimte. De luispreker is met de eigen kabel aangesloten op de connector dit uit de marifoon komt. (deze voorziening heeft de marifoon al via de Nmea kabel)
Al met al wat gepriegel maar alles zit netjes en alles doet het.

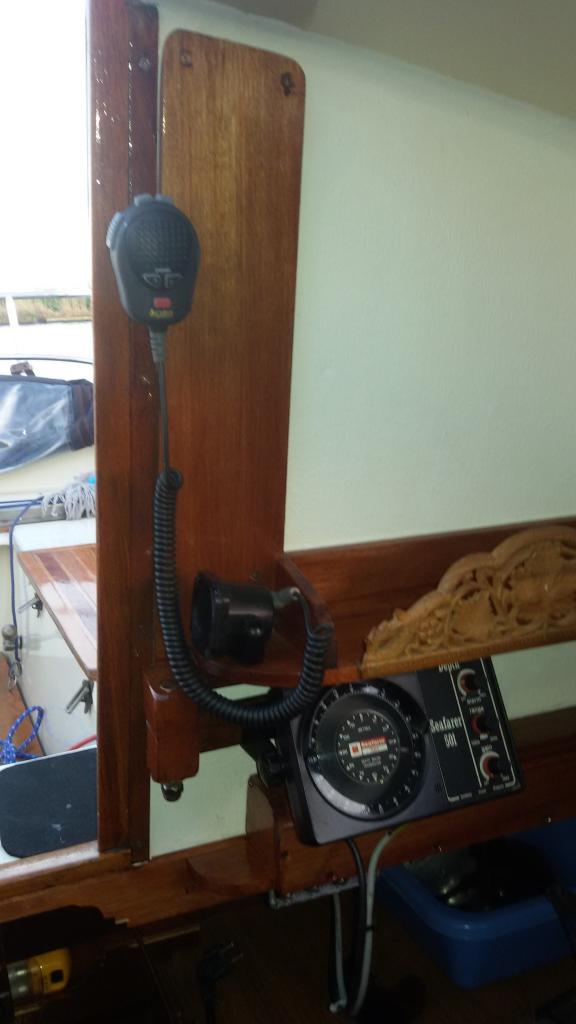

(Wel binnen maar goed bereikbaar uit de kuip)
