Onderwerp: Sailor RT4800 Sparc kabel indeling

Sailor RT4800 Sparc kabel indeling 16 apr 2016 09:16 #726297

PvdE aanwezig Gebruiker Berichten: 455	Hallo, ik heb een Sailor RT4800 marifoon gekocht. Helaas ontbreekt de informatie hoe de SPARC kabel in de houder van de hoorn vastgemaakt moet worden. Het gaat om een 16-aderige + mantel kabel. Dank, Peter.
	Elisabeth - Kolibri 660 - Marina Numansdorp Laatst bewerkt: 16 apr 2016 17:23 door PvdE. Alleen ingelogde leden kunnen reageren.

Sailor RT4800 Sparc kabel indeling 16 apr 2016 09:32 #726306

henkvd
aanwezig
Gebruiker
Berichten: 4012

pin 1 SUPPLY_ON   Red/White
pin 2 SPARC+      Yellow
pin 3 SPARC-      Yellow/White
pin 4 AF+         Blue/White
pin 5 AF-         Blue
pin 6 -BAT_0VDC   Red and Orange
pin 7 +12VDC      Orange/White
pin 8 RX_AF+      Green/White
pin 9 RX_AF-      Green
pin 10 +12VDC     Black/White
pin 11 LS_1+      Brown
pin 12 LS_1-      Brown/White
pin 13 -BAT_0VDC  Black
pin 14 LS_2+      Purple
pin 15 LS_2-      Purple/White
Shield            Shield

op 14 en 15 kan je een extra speaker aansluiten, hiervoor kan je de terminals aan de andere kant in de houder voor gebruiken.

Laatst bewerkt: 16 apr 2016 10:11 door henkvd.

Alleen ingelogde leden kunnen reageren.

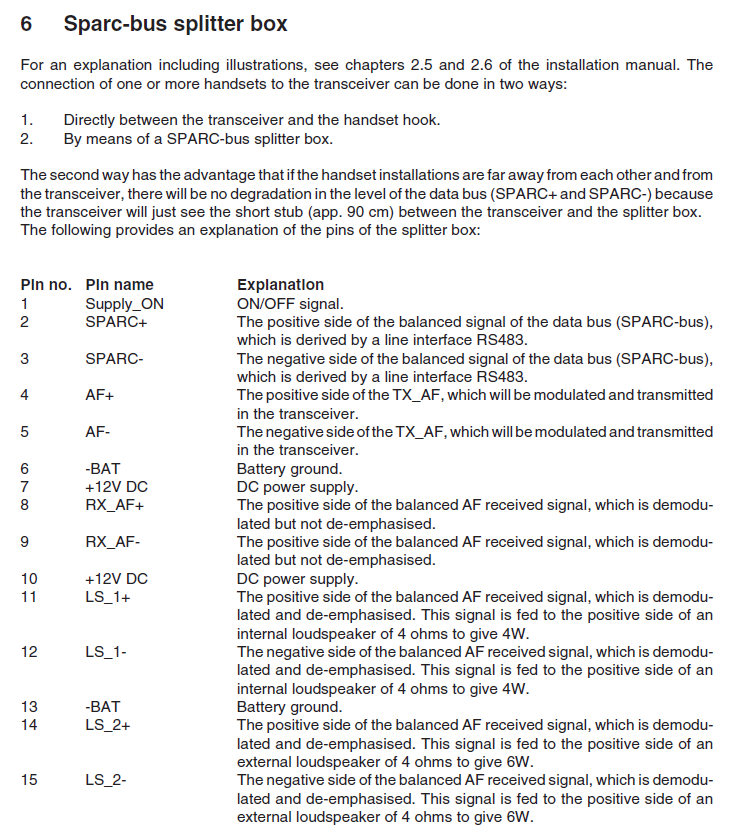

Sailor RT4800 Sparc kabel indeling 16 apr 2016 09:33 #726307

Baasklusje Offline Gebruiker Berichten: 27559
	"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish Alleen ingelogde leden kunnen reageren.

Sailor RT4800 Sparc kabel indeling 16 apr 2016 17:22 #726397

PvdE aanwezig Gebruiker Berichten: 455	Hallo Henk, Dank je wel. Ik heb in mijn kabel echter een paar andere kleuren: Rood, Geel/Zwart en Oranje. En geen Geel/Wit (3), Rood en Oranje (6). Totaal 16 + mantel. Enig idee?
	Elisabeth - Kolibri 660 - Marina Numansdorp Alleen ingelogde leden kunnen reageren.

Sailor RT4800 Sparc kabel indeling 16 apr 2016 17:41 #726399

PvdE aanwezig Gebruiker Berichten: 455	Al gevonden met de multimeter: Geel/Wit is bij mij Geel/Zwart; handig . En Rood en Oranje zitten beiden op pen 6.
	Elisabeth - Kolibri 660 - Marina Numansdorp Alleen ingelogde leden kunnen reageren.

Sailor RT4800 Sparc kabel indeling 16 apr 2016 18:45 #726412

henkvd aanwezig Gebruiker Berichten: 4012	Klopt, staat ook rood en oranje, 2 aders. Geel/wit of geel/zwart kennelijk een variatie in de gebruikte kabel, valt het mee dat er niet meer verschillen zijn.
	Laatst bewerkt: 16 apr 2016 18:58 door henkvd. Alleen ingelogde leden kunnen reageren.
