Onderwerp: Zonnepanelen aan railing

Voor mijn wereldreis heb ik nog een vraag: Wie heeft ervaring met zonnepanelen bevestigd aan de railing, Win2Win heeft hiermee naar de carieb gezeild. ik ben benieuwd naar andere ervaringen: ook demontabel maken (bij slecht weer) of juist niet (diefstal),

Michel

Makkelijk (de)monteren voor de eigenaar geldt ook voor de dief.
Alleen daarom al zou ik het niet doen.

Beduidend meer schaduw dan wanneer (hoog)op een beugel gemonteerd achterop.
Maar om één as te stellen.
Kwetsbaar en in de weg zittend bij afmeren, of iemand langszij.

Het meest simpele en het beste resultaat gevend lijkt mij:
Standaard 25mm ronde pijp aan de hekstoel,het langste eind vetikaal, je kunt dan 360º draaien.
Daar bestaan goede pijpklemmen voor, te koop bij installatiebedrijven.
Het paneel aan het horizontale deel, zodanig dat je daar naar beide zijden 180º kunt draaien.


Je kunt dan het paneel, of binnen, of buiten de kuip draaien, net waar het je het beste uitkomt.
In de tropen, een beetje hoog gemonteerd, kan het dan ook nog als zonnescherm boven de kuip dienen.
Je kunt op beide zijden een vrij groot paneel, of twee kleinere aan elkaar plaatsen. En, afhankelijk van de afmetingen van de hekstoel ook nog in het midden.

Ik heb al jaren een 35 w zonnepaneel aan iedere zijde als windvanger en werkt perfect. Ik heb ze zo gemaakt dat ze erg simpel te kantelen zijn i.v.m met de stand van de zon. als ik vanmiddag aan boord kom dan zal ik een paar fotootjes maken. Ik heb er ook hoezen bijgemaakt zodat een ieder niet kan zien dat er zonnepanelen inzitten want in de haven als ik 220 v heb dan heb ik ze niet nodig. Het is gewoon een simpele en doeltreffende plaats voor een zonnepaneel zo is mijn ervaring.

svalk schreef : Ben benieuwd naar de fotos

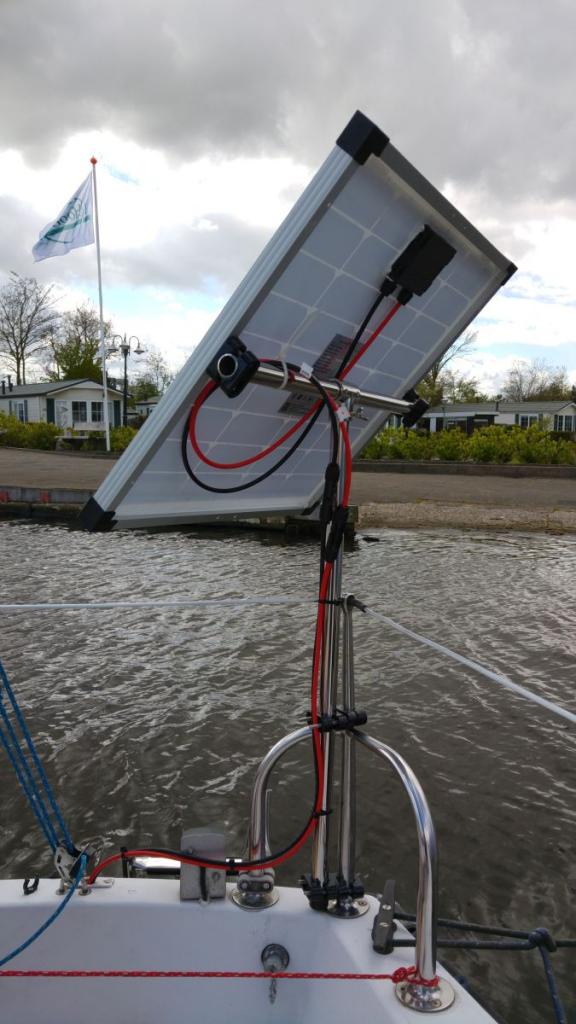

Wij hebben aan de hekstoel een vertikaal paaltje gemonteerd van 25 mm RVS-buis.
Daarop met een T-stuk en een horizontale buis een 40W monokristal paneeltje gemonteerd.
Gebruikte klemmen zijn 25 mm railingklemmen.
De elevatie is vast ingesteld maar door een vleugelboutje op het T-stuk kun je het paneeltje eenvoudig op de zon richten.

Grt Hans

Ik zit te denken aan een hangende constructie waarbij het paneel aan de achterstag hangt en door lijntjes in de richting van de zon gebracht wordt. Heeft iemand hier ervaring mee?

Het paneel waarvan Omega een foto plaatste is zeer goede bevestiging.
Maar het blijft altijd precies gecentreerd boven de verticale buis.
Bij een buis met 90º bocht komt de verticaal naast het paneel en kun je het dus buiten de kuip draaien wanneer je zeilt en boven de kuip afgemeerd in de haven, dan zit het nooit in de weg voor buren die in de box naast je komen!!!

Bovendien kun je de bedrading dan uit het zicht DOOR de buis voeren wat het weer wat minder kwetsbaar maakt.


Ophangen en met touwtjes stellen lijkt me nogal "gammel" en een voortdurende ergernis te zijn, de lijntjes zullen vaak in de weg zitten en nogal eens losraken of verknopen. Een gedoe om precies te stellen.
De klemmen, zoals Omega ze heeft, geven voldoende wrijving om heel eenvoudig te stellen en ze zijn nastelbaar bij eventuele slijtage.

De oplossing zoals Sunday die heeft werkt anders wel goed: staat op een paal en wordt gesteld en gefixeerd met lijntjes.

Hierbij een paar foto's

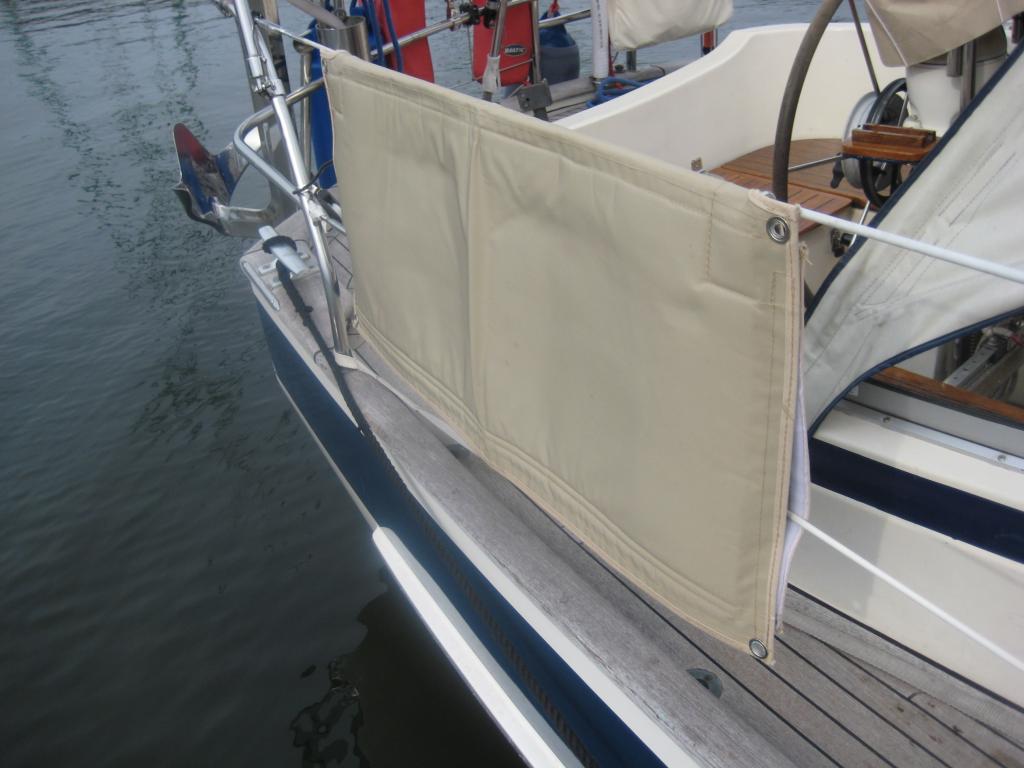

Zo ziet het paneel eruit als de hoes die met klitteband bevestigd is eruit vanaf de binnenkant

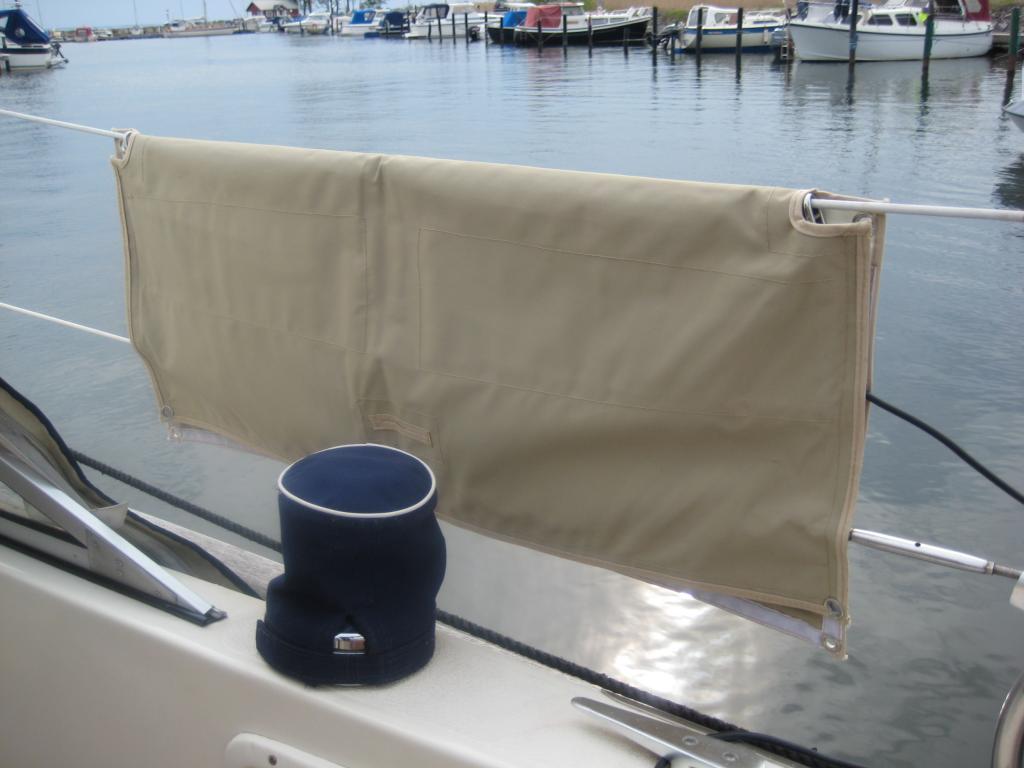

en vanaf de buitenkant


Er is niemand die ziet dat er een paneel onder zit.

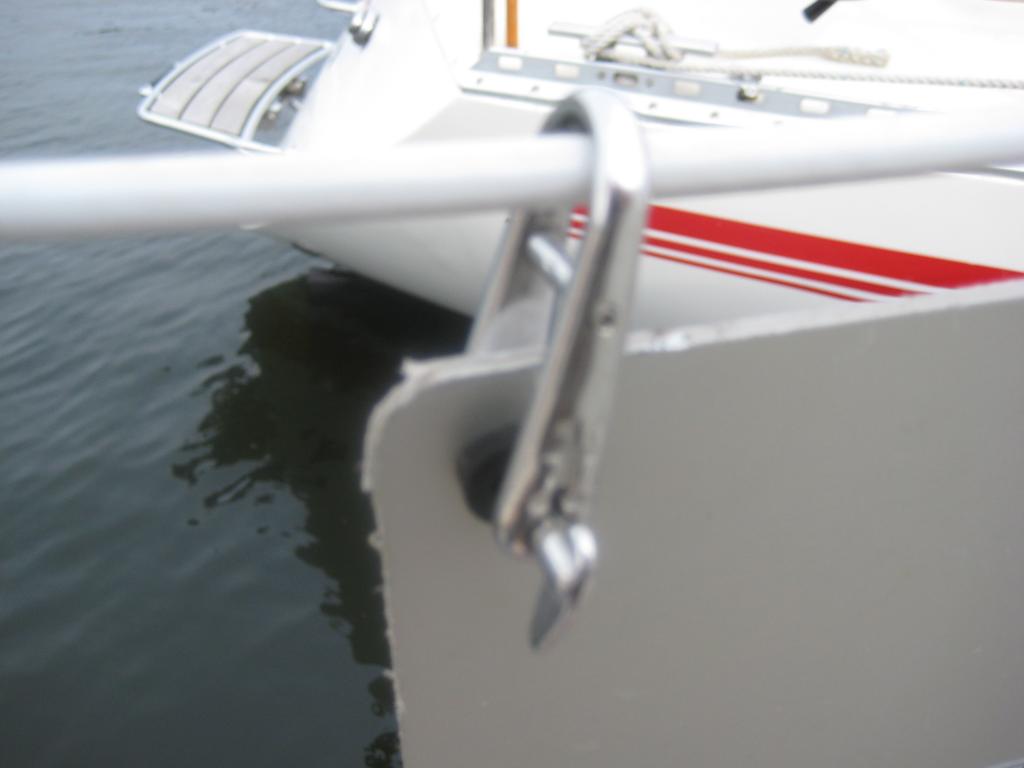

Ik heb gewerkt met de dubbele harpjes en werkt perfect. Zo wel voor de ophanging als voor het snel kunnen los en vast maken om het paneel in stand te kunnen veranderen.

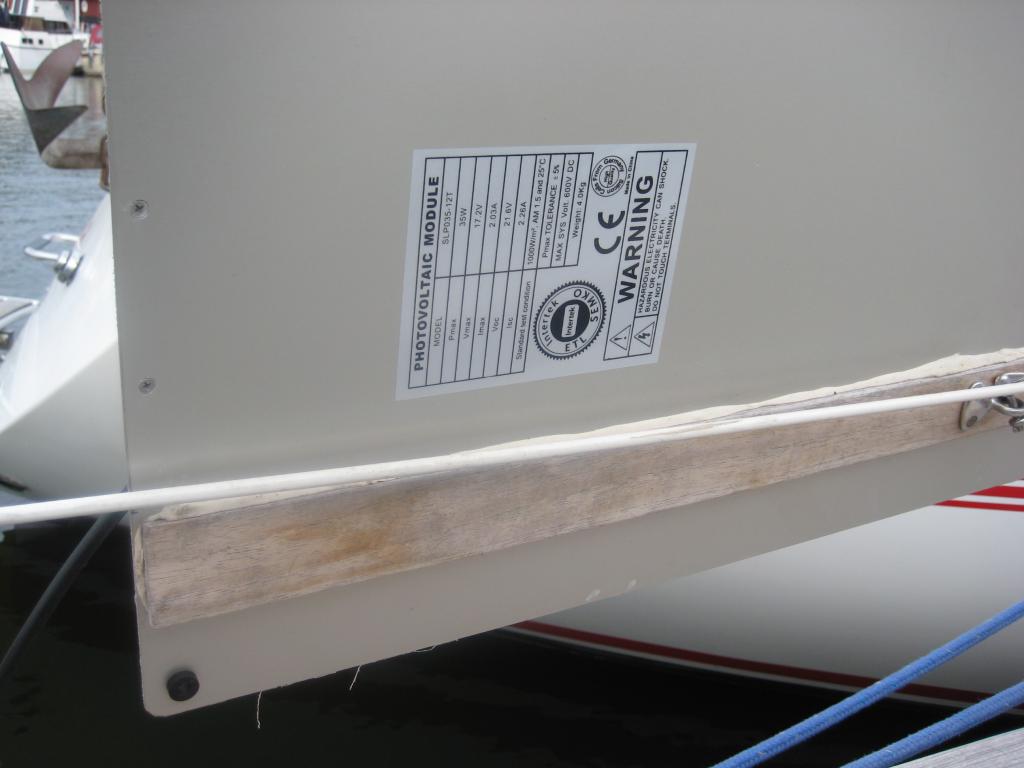

Ik heb met Sikaflex een teakhouten lat op het paneel gelijmd om hierin te kunnen schroeven voor de bevestiging aan de onderste zeereling. Deze voorkomt dat de boel gaat klapperen als je aan het zeilen bent.

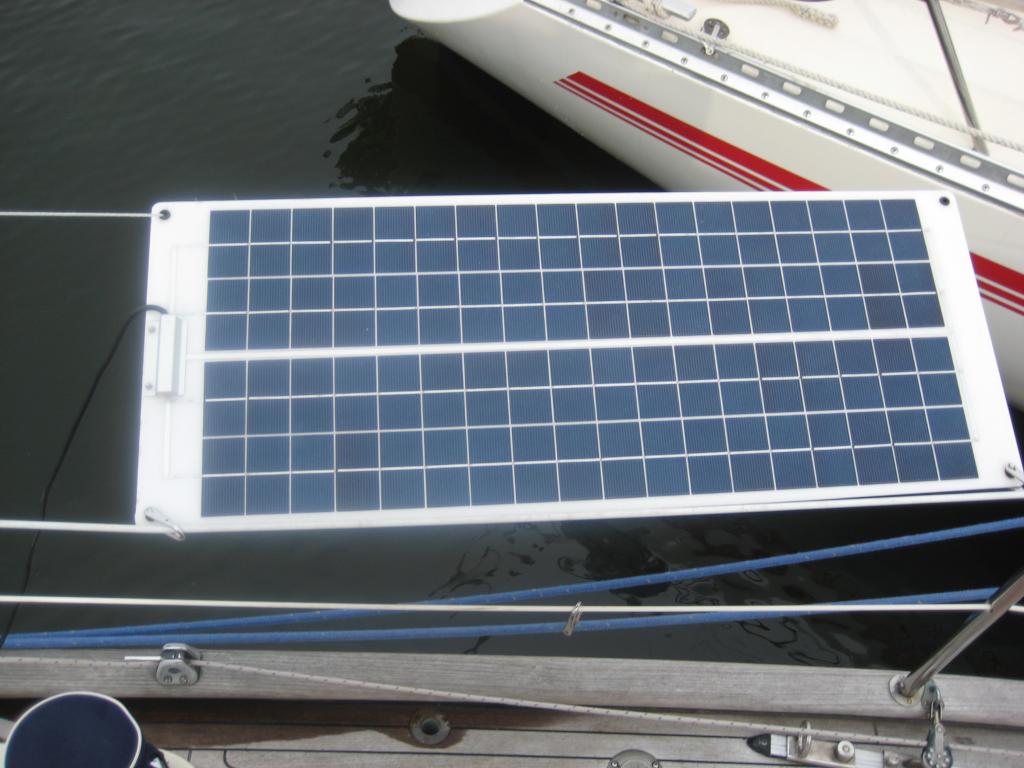

Het paneel in de juiste en gewenste zonnestand die met een dun lijntje naar de achterstag gaat.

Svalk,
Een achterstag is geen paal natuurlijk.
Een paal geeft een starre steun, een achterstag niet.
Om draaien en een star steunpunt met een stag te krijgen is er iets nodig wat waarschijnlijk makkelijker en beter met een paal/pijp bereikt kan worden.

Mijn achterstag staat goed strak en zit erg weinig beweging in om het zonnepaneel daardwerkelijk te doen bewegen en heb er nog nooit problemen mee gehad.
En waarom moet iets zo star zijn als een paal ?
Persoonlijk vind ik zo'n paneel op zo'n paal niet echt een aanwinst maar dat is puur voor het oog en persoonlijk.

svalk schreef : Simpel en goed, mooi gedaan geeft goede ideeen thx

Svalk,

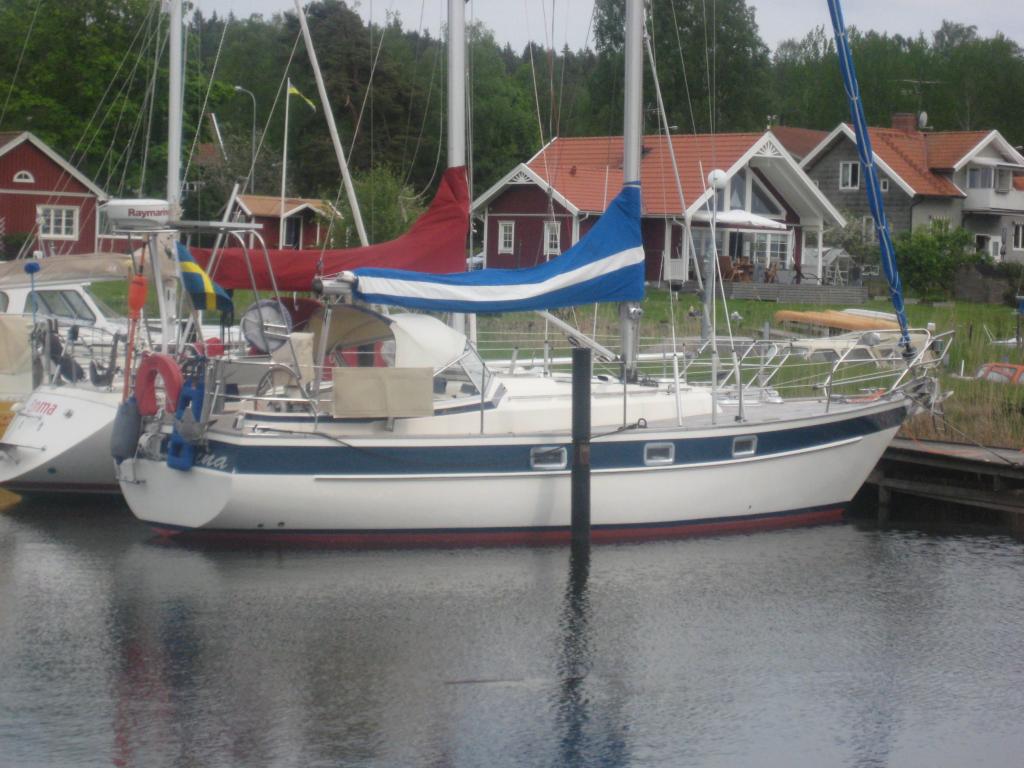

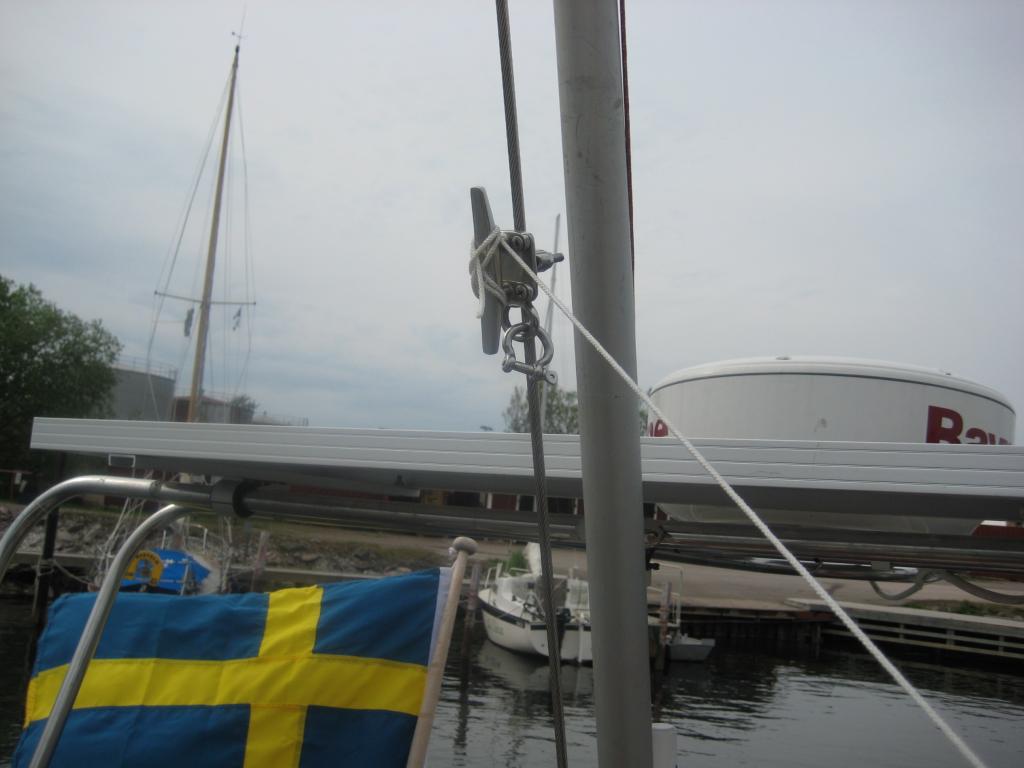

Die foto met die Zweedse vlag, is dat het paneel aan het achterstag?

Wanneer dat zo is, dan meen ik daar toch het één en ander aan pijpwerk te zien.
Maar erg goed herken ik niet alle dingen daar.

Zo ver ik zien kan komt er toch wel iets meer bij dan alleen aan het achterstag.

Een achterstag met spruit maakt het al wel een stuk makkelijker, maar alleen aan ´t stag en met lijntjes om twee assen sturen is toch heel wat lastiger dan op een stokje zoals op de foto van Omega.

Heb je een foto waarop de bevestiging wat beter te zien is?
Ik leer graag wat bij.

Was mijn idee ook. Less is more !

Saeftinghe schreef :
Nee, de antenneboog of what its name is staat op de hekstoel met daarop een 100 W paneel , zo kan ik hier meestal zonder stroom liggen en scheelt behoorlijk als je 3 maanden onderweg bent maar we liggen ook heel veel in het "wild" en heb je er dus des te meer profijt van.
De lijn om het reling zonnepaneel optimaal te stellen gaat door de gaatjes in het paneel direct naar het kleine kikkertje wat ik op de achterstag gemonteerd heb en kun je dus behoorlijk goed het paneel stellen. Meer zit er bij mij niet aan het achterstag vast. De antenneboog heb ik met verbindings koppelingen die ik bij Karwei in het Marine vak gekocht heb aan de hekstoel bevestigd. In het midden aan de achterzijde onder de radardome zit nog een rechte pijp die ook afsteunt op de hekstoel. Waarom zo ? Ik moet ieder jaar mijn mast er af halen en de antenneboog is ook te hoog om de stallingsloods in te gaan en moet dus gedemonteerd kunnen worden. Ik heb het zo gemaakt dat ik de antenneboog m.b.v mijn grootschoot naar achteren kan laten zakken en de radardome in feit achter de boot komt te hangen als ik door de deur moet met Serina.

Svalk,

Nu vallen een paar dingen op hun plek. En herken ik meer dingen op de foto´s.

Ik dacht aan een om twee assen verstelbaar paneel aan alleen een enkele achterstag.

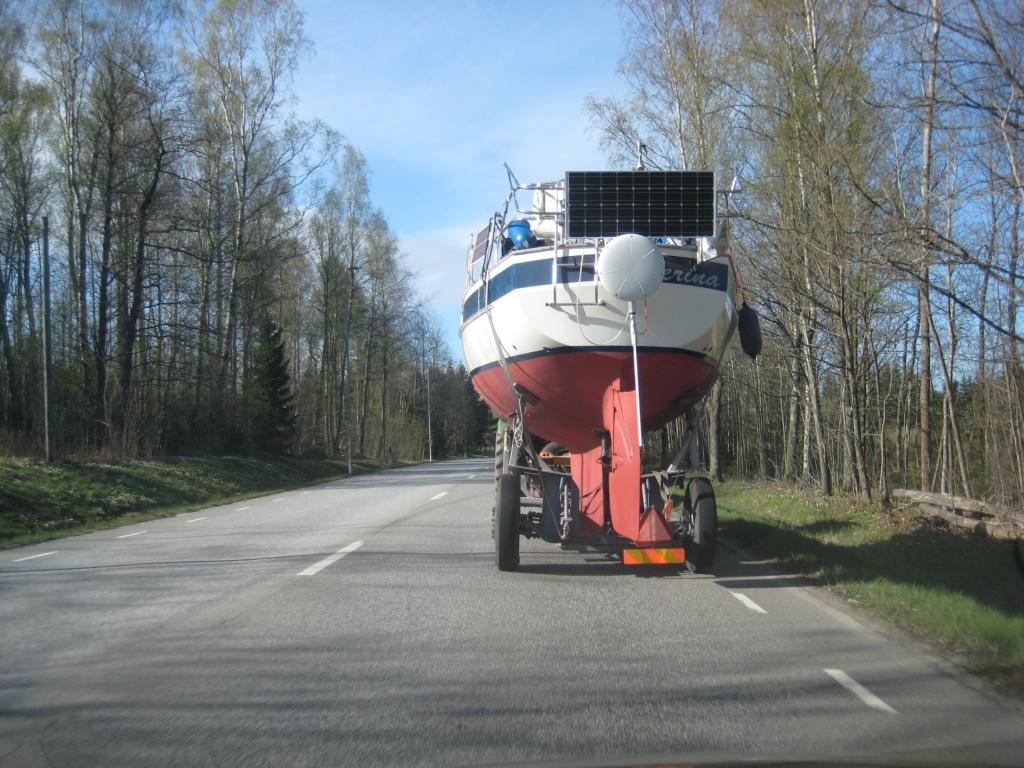

vond nog een plaatje waar bij de antenneboog naar achter hangt.

Sjaak, wat voor panelen heb je? Wij hebben veel problemen met een flexibel 107W paneel en ik ben wel benieuwd naar jouw panelen en of je tevreden bent over degelijkheid en opbrengst.

Ik heb eens overlegd met een leverancier die niet kapot was van het gebruik van flexibele, lichte panelen aan de railing omdat door de niet-strarre ophanging (voortdurend iets heen en weer buigen) er metaalmoeheid in de ingelamineerde verbindingen zou kunnen ontstaan. Daar heb jij geen last van?

Wij hebben lang getwijfeld of we zonnepanelen aan de reling hangen of toch een beugel maken om de zonnepanelen hoog achterop te bevestigen. Uiteindelijk is het dat laatste geworden. Vooral omdat de keuze is gevallen voor relatief grote panelen zodat meer stroom geladen kan worden. Aan de reling kun je met goed fatsoen bijna geen panelen monteren die meer dan 100Wp leveren omdat ze dan te zwaar en lomp worden om te richten.

Er is bij ons nu van rvs achterop de hekstoel een buisconstructie gelast waarop 2 panelen liggen van ieder 195Wp. Deze liggen weliswaar horizontaal en zijn niet te richten, maar ze liggen niet snel in de schaduw van de zeilen en we hebben er verder geen omkijken naar.

Michel

Hans V schreef :
Hej Hans, het zijn geen flexibele panelen. Ik heb ze gekocht bij www.erlandsonsbrygga.se/ in Stockholm via internet.Ze waren niet goedkoop in ieder geval. Ze zijn 35 W en kan er heel goed mijn koelkast op laten draaien. Tevens omdat hier om 04.30 hr alweer het zonnetje op komt zijn de accus weer vol als ik wakker word.
Over de kwaliteit ben ik zeker tevreden en heb er tot nu toe geen problemen mee gehad na 5 jaar gebruik.





Het paneel wat op de antenneboog ligt is 100W en ook goed instelbaar maar niet naar SB of BB en alleen achter- of voorover. Als je wilt kan ik daar ook wel wat foto's van maken.

svalk schreef :
Dank voor je toelichting. Op je foto's leken de panelen op een aluminium o.i.d. achterplaat gelamineerd te zijn en dus tot het iets buigbare type te horen. Wellicht hebben we ook een kleine spraakverwarring en bedoel je met flexibel oprolbaar?
In ieder geval mooi dat je na 5 jaar aan de railing nog heel tevreden bent.

Ik ben zeker geïnteresseerd in foto's van je paneel op de antenneboog, maar misschien leent dit draadje zich daar beter voor.

Misschien kan je er gelijk een bordje aan maken:

'Geen schaduw maken op de reling'

www.zeilersforum.nl/index.php/...odig-is?limitstart=0

Dit heb ik er van gemaakt na goed lezen in he forum..

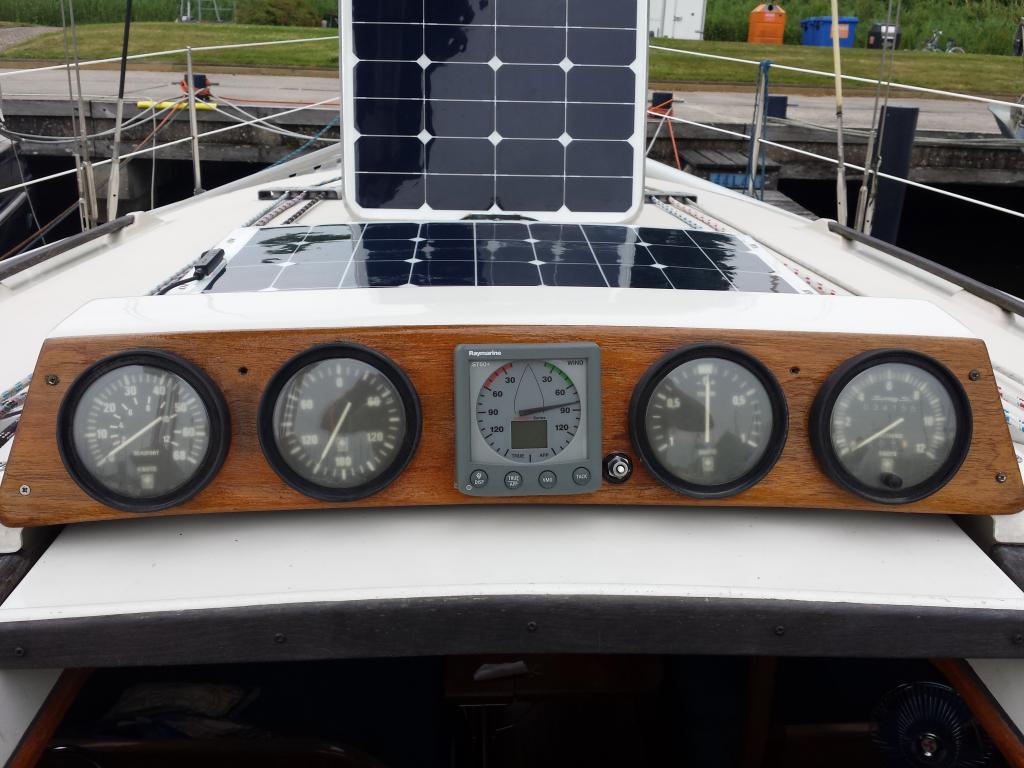

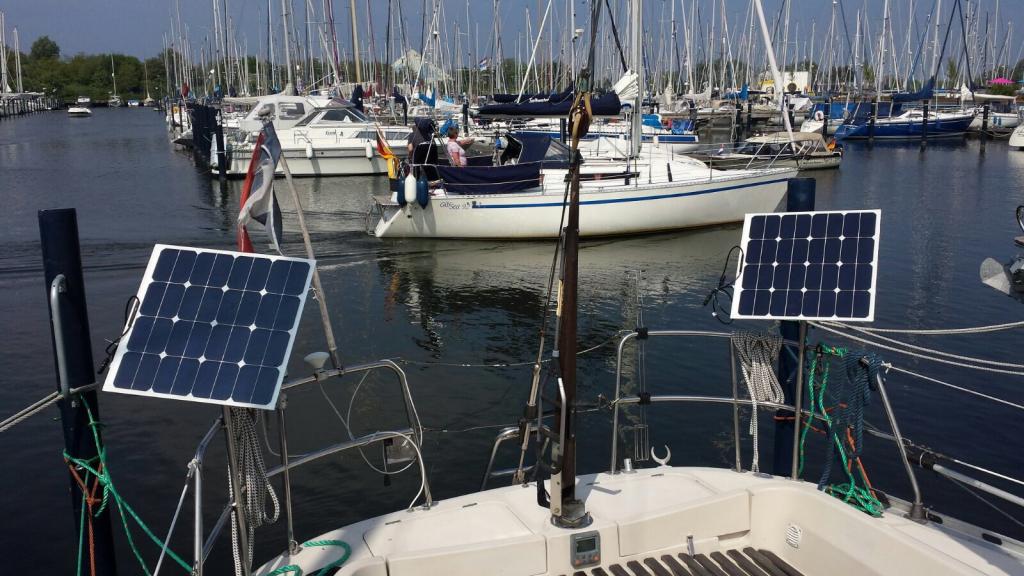

Semie fleXibele Panelen uit China. Ongeveer € 1,50 per wat

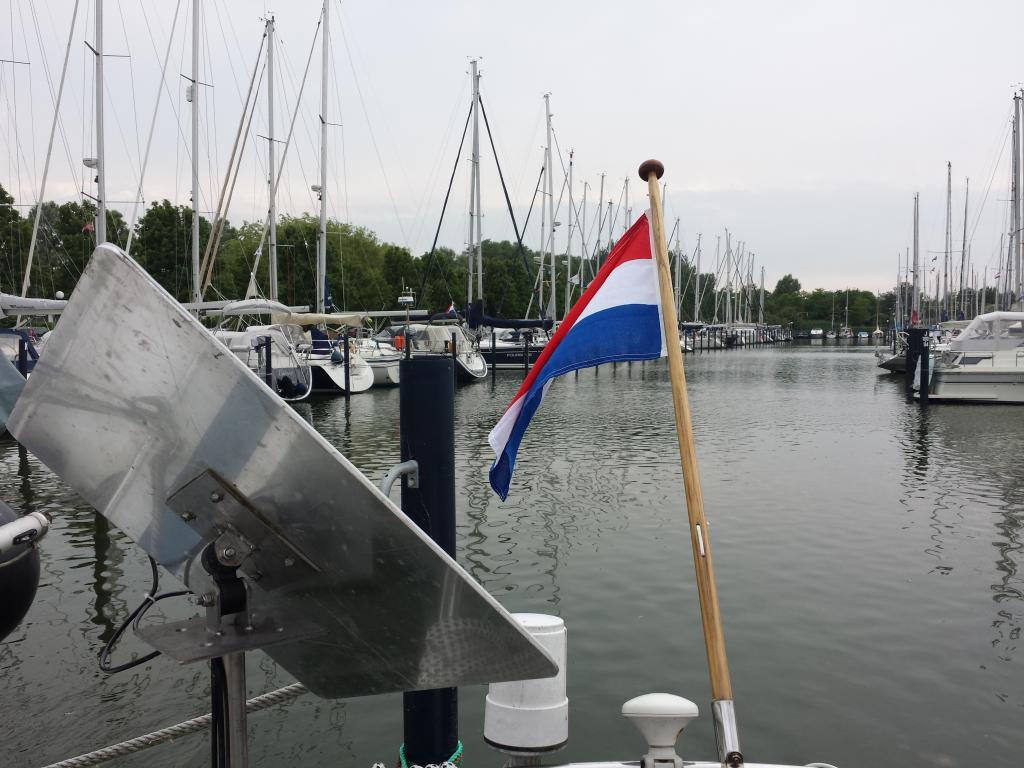

2x 50Watt (52-54 cm) verlijmt met sicaflex op 3 mm aluminium plaat. (Hoekenpunten zijn nu rond gemaakt, staan niet op de foto) Bevestigd aan een beugel en is 360 graden te draaien.

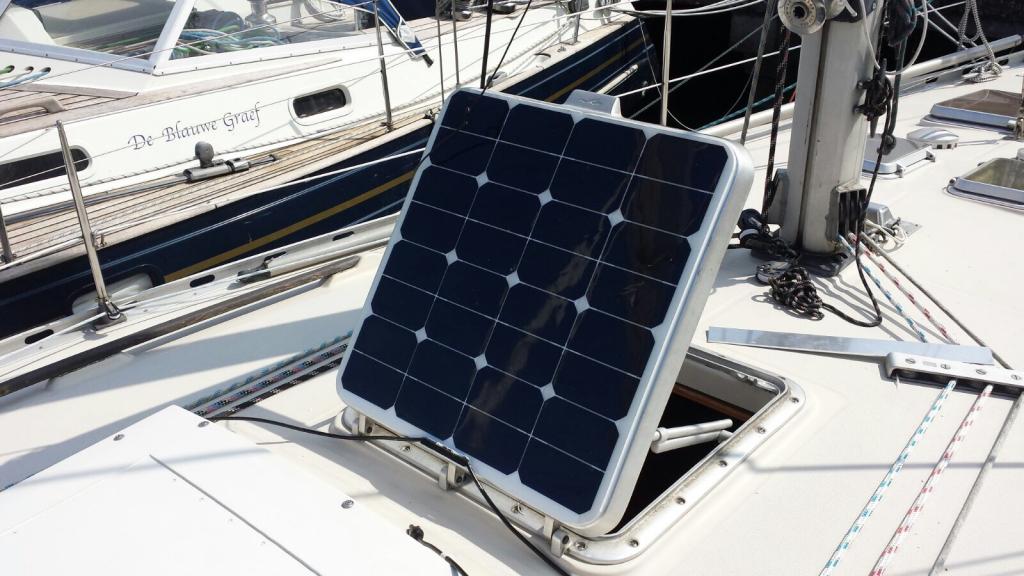

1x50W op het Luik

En nog 1x75 W op de garage.

Verde twee losse panelen van 100W

Victronlader MPPT 100/30
5x100Ah powercel accu's

De panelen werken uitstekend! En doen wat ze moeten doen.
