Onderwerp: Aansluiten amperemeter

Ik heb bij dx.com een ampèremeter gekocht van het type D69-50. Hier zat een shunt bij welke ik in de min heb geplaatst, vlak voor de accu.
Aan beide kanten van de shunt heb ik een 1,5mm2 kabel geplaatst die naar de input van de ampèremeter gaan. Daarnaast gaan er van de accu een plus en min naar de ampèremeter.
De meetkabels zijn ongeveer 2 meter lang.

Als ik alles heb aangesloten geeft de meter de waarde -1 aan. Het maakt daarbij niet uit of ik de input 3 en 4 gebruik of 4 en 3. Als de input niet is aangesloten geeft de meter 0.00 aan.

Waarom werkt het niet? Is de kabel vanaf de shunt te lang? Heb ik het verkeerd aangesloten?

Alvast dank!

XanderB,
Een shuntweerstand staat m.i. Parallel aan de amperemeter.
Duidelijker zou je even een schemaatje tekenen en op het forum zetten.
Er zijn genoeg specialisten die je zo kunnen helpen. Maar eerst moet je het probleem duidelijk maken.

Vr.groet, peter

Ik krijg de indruk uit het verhaal dat de A-meter niet in serie is aangesloten, maar parallel als een voltmeter.

moet je hem niet instellen/kalibreren,
gevalletje RTFM?
die extra min draad van de accu snap ik niet, min kant shunt is toch hetzelfde?
misschien dan wel een lusje bij de meter nodig.
andere optie; je verkoper contacten?

Ik bedoel daarmee dat de shunt als het ware de min onderbreekt tussen verbruikers en accu. (In serie dus)

De voeding van de ampèremeter is inderdaad wel parallel, zoals elke voeding.

Er valt zo te zien niks aan de meter in te stellen

type?
schema?
linkje?

ik kan hem niet vinden in de kristallen bol...

Verandert er wat aan de weergave als je verbruikers aan of afschakelt?
Als je op de term "D69-50" Googled vind ik alleen maar erg onduidelijke plaatjes en geen aansluitschema's, maar ik heb het vermoeden dat deze meter meer dan 1 bereik aankan.

Heb je een multimeter waarmee je de (kleine) spanning over de shunt kan meten?

Jeroen.

Het gaat om deze meter:

www.dx.com/p/lcd-dc-100a-digit...-413983#.V0YFuMtcLqA

Nee, er verandert niets. Hij blijft -1 aangeven.
De spanning over de shunt meten heb ik nog niet geprobeerd. Dat zal ik morgen doen.

Die dingen hebben een eigen geisoleerde voeding nodig. Dus niet de zelfde als waar je de shunt in gebruikt.

@Thomss
als dat het is, zou je dus even met een losse 9V batterij kunnen testen.
dan weet je het zeker.

Ga ik proberen! Wordt vervolgd.

Ik heb een sprekend hierop lijkend apparaat gebruikt om de stroomafgifte van een zonnestroompaneel (aan een accu) te meten. (Eigenlijk is het apparaat bedoeld om de spanning, afgegeven stroom, afgegeven vermogen en afgegeven energie van een accu aan een belasting weer te geven. In mijn toepassing is ipv een accu een zonnestroompaneel gebruikt en als belasting een accu). Het apparaat werkt in deze toepassing. Ogv deze toepassing kan ik zeggen dat:
1 Dit apparaat niet (herhaal niet) een aparte (geisoleerde) voeding nodig heeft
2 Dit apparaat slechts stroom in 1 (niet 2) richtingen aangeeft dus het is niet bruikbaar als volwaardig accumonitor (waarbij het totaal van ingaande en uitgaande energie weergegeven wordt)
3 Op de achterkant staat een aansluitschema

Een mogelijke oplossing.

Voor de volgende test uit. Maak de meetdraden los van de meter. Verbind de twee aansluitpunten op de meter door middel van een kort, ±10cm max, draadje met elkaar. Dan zou de meter 0 aan moeten geven. Zo niet heb je een probleem wat ik niet snap.
Geeft de meter wel 0 aan. Probeer dan met de meetdraden die bij de shuntweerstand met elkaar te verbinden. Wederom zou dit 0 op de meter moeten geven. Gebeurt dit niet heb je last van dat je meetdraden een storing opvangen. Vervang de meetdraden door middel van een twisted pair van max 1 mm². Dit zou het gewenste resultaat moeten opleveren.

Thomss schreef :

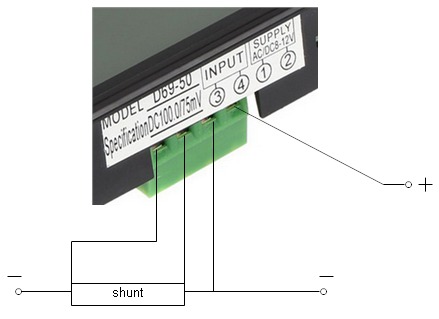

Dat dacht ik ook direct, vooral omdat er AC/DC staat.

Heb je het zo aangesloten?



Probleem is dat er ook niet bij staat wat + en - is van de shunt. de voeding heeft geen - vanwege de AC mogelijkheid. Grote kans dat vanwege de gelijkrichtdiode al de - of nul "opgetild" wordt.

Als dat zo is kan je nog een DC/DC omvormertje toepassen, of de al eerder genoemde 9 volt batterij......

WADnWIND schreef :
Zo heb ik het inderdaad aangesloten, waarbij ik daarna ook geëxperimenteerd heb met omwisselen van 1 en 2, en omwisselen van 3 en 4. Het rechtstreeks koppelen van 3 en 4 ga ik nu proberen... Mocht dat niets uithalen dan ga ik een externe batterij proberen.

Ik heb dezelfde gekocht bij Aliexpress.
Als je hem aansluit exact zoals aangegeven op het bijgeleverde schemaatje zou hij het gewoon moeten doen.
Houd er wel rekening mee dat het metertje stroom in één richting kan meten.
Dus niet zoals b.v. een Victron accumonitor die kan meten in twee richtingen.

Grt Hans

PS rechtstreeks meten over de shunt is haast niet mogelijk omdat het om milivolts gaat.

omega schreef :
Is er een kans dat wij dat ook mogen zien?

in het getekende schema zie ik 2x - en geen accu.. ik neem even aan dat de accu aan de linker - zit en aan de rechter + ?

Nou, ik heb een paar experimenten uitgevoerd.... De meetdraden aan elkaar verbonden levert 0 op, dus dat bracht hoop... Echter, zodra een meetdraad met de min in aanraking kwam, kreeg ik -1. Kennelijk moet er dus wel een aparte voeding zijn.
Met een 9V batterij aangesloten, levert verbinding met de shunt 0 op, hoe ik hem ook aansluit, meetdraden omdraaien heeft geen nut. Zodra de meetdraden los zijn dan fluctueert de meter, zodra ik de shunt aanraak wordt het meteen 0.00, en dat terwijl er verbruiker aanstaat die ongeveer 1A verbruikt.

Het lijkt erop dat ik met dit ding niets kan...

msneijders schreef :
Kwestie van creatief bekijken

zou hij verbruik of laden moeten meten?

als ik google bij ali op type, wordt het listig vind ik :


www.alibaba.com/product-detail...724857.29.122.RsjzE4

Measuring Range:
AC 0-199.9uA 0-1.999mA 0-19.99m

bij de type aanduiding zou ik denken max 50A dc.

In de beschrijving praten ze nergens meer over DC , maar AC

en het lijkt er op dat ze met DC dit bedoelen :

Model Number:
D69-50 Digital panel current meter

Jeroen-pion schreef :
Power supply: 5V,12VDC, 9VAC, or Isolated 5V,12V, 9VAC

AC110V, or 18-36V, 36~72VDC power mold

Zie chmeter.en.made-in-china.com/p...nt-Panel-Meters.html

WADnWIND schreef :
Zal vanavond thuis even kijken en het schema scannen.

Grt Hans
