Onderwerp: Hoeveel kabels/aders gaan er bij jou de mast in??

Voor een nog te bouwen doorvoer op dek ben ik benieuwd hoeveel kabels hij gemiddeld aan moet kunnen??

Ik zat zelf te denken:
Radar 1 kabel
Verlichting (top navigatie dek) 2 kabels
Wind instrument 1 kabel

tv antenne, radio, flitslicht?

VHF antenne

Vhf
ais
wifi

verrek die vhf zelfs nog over t hoofd gezien....tsss

Bij verlichting hoort toch ook een aparte kabel voor 'steaming light' ( als je op de motor vaart )? Tenminste bij mij zit die verlichting halverwege de mast.
Frank

Bij mij gaan er twee drie aderig 2,5mm2, 1x 7mm coax en 1x windmeter de mast in. Het grootste probleem is niet het aantal kabels, maar de stekkers die er aan zitten. Bij mijn zwanehals peuter ik eerst de dunste stekker er uit en zo verder. Er in andersom natuurlijk.
Voor radar zou ik misschien wel kiezen voor een tweede zwanenhals, maar ik heb een oud modelletje. Die nieuwere, digitale hebben vast een veel dunnere kabel.

Op de il Cigno:
Kabeltje drie-aderig 2,5mm² voor stoomlicht en deklicht
Kabeltje drie aderig 2,5mm² voor 3-kleurenlicht en ankerlicht
Kabeltje voor windset
Coaxkabel Aircell7 voor marifoon

Kijk eens naar doorvoeren van Scanstrut. Bij mij dit het als op deze foto. De connectoren die je ziet zitten droog binnen. Buitenste stuk is hier afgeknipt, maar normaal blijft het deel wat je ziet aan de mast hangen als die er in het najaar af gaat. Op het dek is een contraflens gemonteerd, waar je dit ding waterdicht tegenaan trekt met 4 schroeven. Als uitsparing voor de kabels en connectoren die je ziet heb ik een gleuf gezaagd, waar de grootste connector nog net doorheen past. Zoals je ziet is er ruimte over voor 3 extra kabels (dat rubber blok doorboor je dan, halve mm kleiner dan de kabeldiameter. Kabels kunnen dichter bij elkaar dan hier overigens.

Staat fraai (vind ik) en neemt heel weinig ruimte in beslag aan dek.

radar 2 kabels, verlichting 3 kabels, wind 1 kabeltje, vhf 1 kabel.
in een rvs zwanehals, wel fijn als de doorvoer wat ruim is want die kabels willen maar moeilijk door de bocht. De resterende ruimte schijn je op te moeten vullen met klei oid tegen lekkage. Ik heb kit in twee ballonetjes gespoten, dicht ook af maar je kunt het er zonder plakkerij weer uit halen

Kabels bij mij vervangen voor dunner ivm led. Wel met een flinke mesh er om heen tegen beschadigen / voor afscherming. Kabel met een glasvezellint er in tegen kabelbreuk.

Vijf:
Marifoon
Windmeter,
Nasa supernova combi (driekleur en anker . Nasa, anders waren dat ook twee kabels)
toplicht("stoomlicht
deklicht
Ad

Nog een paar kabeltjes voor zonnepanelen net naast de mast.

3 aderige kabel naar anker licht en 3 kleuren licht
3 aderige kabel naar stoom licht en deklicht
coax kabel voor marifoon antenne Aircell 7

optie eventuele
windmeter
ais
radar
fm radio

Dbv-t verdwijnt dus niet interessant

4x stroom naar de top: gedeelde min, goei 3 kleuren, led 3 kleuren en led ankerlicht.
Led gebruiken maar weinig dus ook met alles aan niet te veel stroom over de gedeelde min.

4x stroom naar halverwege: stoom en deklicht. Beide wel met aparte min omdat ze beide nog gloeilampen hebben dus grotere stroom.

1x aircell 7

1x windmeter

Samen een beste bos. Zo'n groot gat wilde ik niet in de mast dus heb ik de boel verdeeld over twee kleinere gaten.

De rest (RG213 voor AIS, nog een ankerlicht, GPS x2, heklicht) staan achterop op een apart paaltje. Ook nog een forse bos. Hier wil ik nog radio aan toevoegen.

H-155 coax

Afgeschermde 3-aderige signaalkabel voor anker/driekleur

2-ader (oud) voor stoomlicht

Nexus bus kabel voor windmeter

boarderbas schreef :
Wil ik ook wil ik ook!

Koko, je draaft door

ilCigno schreef : Bijna hetzelfde op Polymeermin.
De beide verlichtingkabels zijn 4x1mm2. Momenteel alleen de bovenste aangesloten en gedubbeld (dus 2x1 plus en 2x1 min) voor de driekleur, het was ooit de bedoeling het allemaal LED te maken...

De nog-niet-helemaal-zekere opvolger heeft (nog) geen windset, geen deklicht, maar wel digitenne in de mast... prioriteiten he

koko schreef :
Kwestie van 3 gaten boren en kabels kopen


(En voor dat andere retemazzel hebben op marktplaats..)

Ik zweer bij zwanehals, alleen kabels geen verder afdichting.
Twee dikke kabels radar
Driedelig dek en stoom
2 aderig toplicht
Marifoon
Windmeter

O ik vind een ankerlicht in de masttop niks, ik hijs een lantaarn aan de zaling, in de top kachelen ze nog tegen je aan omdat ze dat niet zien.

Waterblok schreef :
Dan hebben ze erg lang niet op zitten letten als ze zo dichtbij zijn dat ze omhoog moeten kijken!

boarderbas schreef :
Ehhh.... zes ?
Ad

Dank voor alle reacties

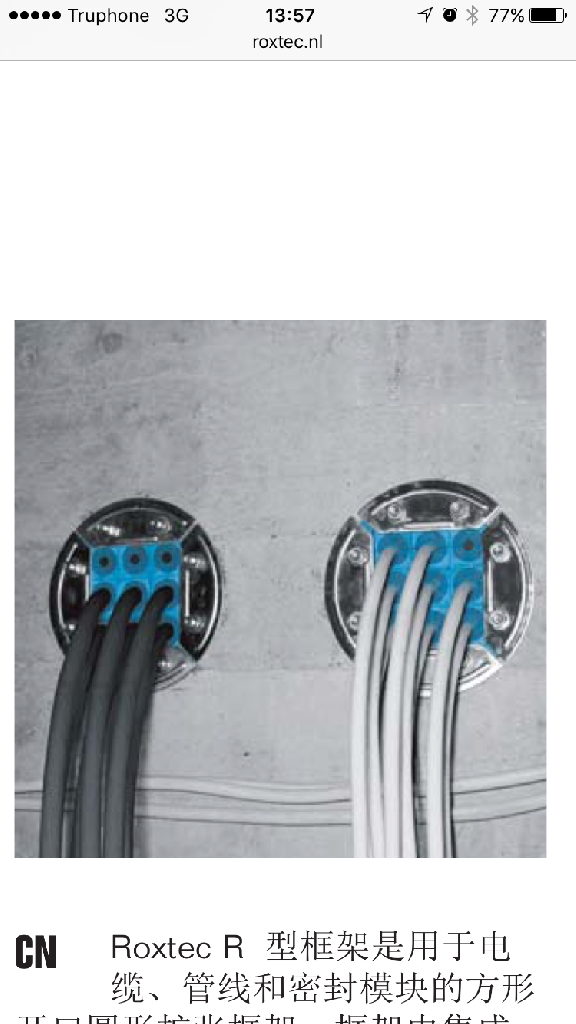

Het gaan 3 roxtec doorvoeren worden 1 voor de mast met mogelijkheid tot 9 kabels en 2 bb sb achter op dek voor de zonnepanelen enzo beide met 4 kabel mogelijkheden

Wauw! Die gebruiken wij ook in de olie@gas industrie. Kan zelfs Ex zijn. Multi-cable transit heet dat geloof ik.
