Onderwerp: Weer beeld na goeie klap op C80

Ik heb al een tijd een C80. In het begin deed hij het prima. Soms een raar beeld bij het opstarten. Deed ik hem uit en weer aan: opgelost.
De laatste tijd gebeurt het vaker. Een flinke tik op zijn kop en dan verschijnt er weer normaal beeld. Er zit dus iets los binnenin.

Ik ben behoorlijk handig met het demonteren van apparaten, maar deins voor deze wat terug. Is het te doen? Heeft iemand tips waar op te letten? Iemand misschien ervaring met het euvel?
Wegbrengen kan ook natuurlijk, maar als het zelf te doen is...........Ik heb trouwens de servicemanual.

Dat kan aan de kabel/kabelbevestiging van je LCD liggen. Vaak niet erg reparabel. Als je massel hebt is het een stekerverbinding naar je print. Als je pech hebt is het de "geleidende sticker" op de LCD zelf.

Hoi Koko,

Zelfde probleem hier.
Vorig najaar ging beeld ging helemaal zwart.
In de winter de C80 mee naar huis genomen en uit elkaar gehaald.
Dit naar aanleiding van een post met dit euvel op het Cruisers forum.

Bij mij bleek het euvel de kleine flatcable die de toetsen verbinden de print.
Deze zat erg los.
Na dit gefixeerd te hebben, zo goed en kwaad als dat ging, werkte de plotter weer.

Nu echter, na terugkomst van m'n solo trip met veel gestamp, reboot de plotter vrijwel constant. Da's dus weer wat anders.....
ik ben ook onderhand in proces voor aanschaf van een nieuwe plotter....

Dus ja, de plotter demonteren is te doen, met beleid.
dan dus vooral Letten op de verbinding flat cables.

Heb helaas geen foto's, bedacht ik me toen ik de boel weer gemonteerd had.
maar als je vragen hebt over hoe of wat hor ik het wel.

Ik heb een E80 en ook wel wat foto's van demontage.
Bij mij is een poot van de radarverbinding afgebroken, de plotter is mannetje de stekker vrouwtje.
Ik heb binnen een draad gesoldeerd en die via ongebruikte sockets naar buiten geleid en aan de kabel gemaakt. Radar doet het weer.

Dat rebooten heb ik ook gehad en verhielp destijds een software update.
Maar slecht contact van power of seatalk doet dat ook.

...waarom was dit ook alweer het meest favoriete merk marine electronica?

Van de C80 zijn ook wel service manuals te vinden zoals hier: www.tradebit.com/filedetail.ph...e-c80-service-manual
Maar mogelijk zijn ze ook wel gratis te vinden.
Daarmee moet je eigenlijk wel het e.e.a kunnen repareren als je een beetje kijk op electronica hebt.
Ad

Ik zou gewoon even een email (met foto's) naar Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken. sturen en dan krijg je waarschijnlijk heel snel antwoord. Van de week nog een mail gestuurd over een SmartPilot and binnen een uur een antwoord. Nooit geschoten is ........

boarderbas schreef : geef mij maar nasa

boarderbas schreef : Omdat de buurman het ook heeft. Andere redenen kan ik zo snel niet verzinnen.

Maar eh, dat er veel van zijn maakt de kans op bekende mankementen ook groter natuurlijk... dat dan weer wel.

Geen echt oordeel maar in 2005 alles vervangen door Raymarine, E80, diepte/log, wind, draadloos ding wat ik zelden gebruik, radar, Ais ontvanger. Gekoppeld aan marifoon ivm SOS, stuurautomaat gaat al 28 seizoenen mee.
Geen klachten behalve afbreken van de pin radarverbinding dat kwam ook omdat we die na iedere keer varen ontkoppelden daar is het duidelijk niet voor gemaakt!

Dus na ruim 10 seizoenen ben ik tevreden!

Bekend probleem. De C70 heeft hier ook last van. Het zit hem in de connector die van de print naar het display loopt. Deze wordt door een schroefje wat eigenlijk niet op een handige plek zit een fractie uit zijn connector geduwd. Af fabriek en nieuw geen enkel probleem. De veerkracht van de klemmetjes van de connector zijn nog sterk genoeg om een betrouwbare verbinding te garanderen. Echter nu de plotter wat ouder is, gaat het wel spelen. Simpelweg even loshalen en insprayen met contactspray gaat meestal niet helpen, althans, tijdelijk wel, op den duur krijg je het weer. Wellicht (ik moet dat ook nog doen hoor) toch de schroefkop gedeeltelijk wegslijpen met een dremel. Connector goed schoonmaken en het zou weer moeten werken. Ik heb for the time being het display wat meer 'duw' naar achteren gegeven door wat tape te plaatsen tussen display en glasplaatbehuizing. Idem dito, tijdelijke oplossing. Ben je er even vanaf.

Kijk My Studio, dat vind ik nou het mooie aan dit forum. Dat geeft hoop op een goede afloop. Stekkertjes aandrukken of ander schroefje er in, dat kan ik

Ik moest het maar gewoon gaan proberen. Ik laat het wel weten.

boarderbas schreef :
Voor mij omdat het rete goed voorradig is op de tweedehands markt. Uit en thuis heb ik ongeveer 35% betaald van de nieuwprijzen en de er zijn dagelijks verse aanbiedingen op MP.

Daarnaast de plug en play Seatalk verbindingen voor onderlinge communicatie.

En anders doen we het samen, maken we er een avond C-series repareren van Serieproductie gaat het snelst, seriereparaties ook. Zo weet ik van vroeger tijdens mijn stageperiode nog dat de Philips tv's op een gegeven moment allemaal last kregen van hun TV tuner die los op de print ging zitten, maar ook intern slechte connecties krijgen. De bekende 'kringetjes' op de soldeerbanen. Man, wat was je daar op een gegeven moment handig en snel in, die dingen in- en uitsolderen
koko schreef :

Vsndaag de koe maar bij de horens gevat. Open maken is redelijk eenvoudig, al moet je er even op bedacht zijn dat er zowel schroefjes als van die nokjes zijn gebruikt om hetzelfde ding los te maken. Extra goed kijken dus. Voor de rest eigenlijk recht vooruit demonteren. Het apparaat valt dan bijna vanzelf uit de behuizing.

Eenmaal aangekomen bij de lcd nog eventjes diep ademhalen, want om daar goed bij te komen moet je de printplaten ook demonteren. Ook hier weer nokjes en een schroefje en de verbindingen loshalen, eigenlijk een fluitje van een cent, al zijn drie handjes wel handig.

Dan op zoek naar een stekkerverbinding. Die bleek verstopt onder een klein printplaatje, ook weer vastgezet met een nokje. Ik kon nergens een schroefje ontdekken dat de verbinding bemoeilijkte, maar zag wel dat de lcd met 3 ipv 4 schroefjes vast zat. Dat klopte met de behuizing (geen "vlees" om het in vast te zetten), dus het was geen kwestie van een missend schroefje. Wel viel me op dat juist op die plek de lcd nog een beetje ruimte had voor beweging. En dat zou ook wel eens wat beweging kunnen geven in het stekkertje. Daar heb ik dus een dun plastic plaatje op maat geknipt en er tussen geschoven zodat de lcd nu op vier plekken mooi klem zit.
Verder viel me zo'n bandconnector op waar de band scheef in zit. Ik kreeg er geen beweging in, dus heb het zo gelaten. Wist ook niet exact hoe het los/vast te maken en dan sloop je snel iets.
Vanmiddag op de boot kijken of het euvel nu is opgelost........fingers crossed.

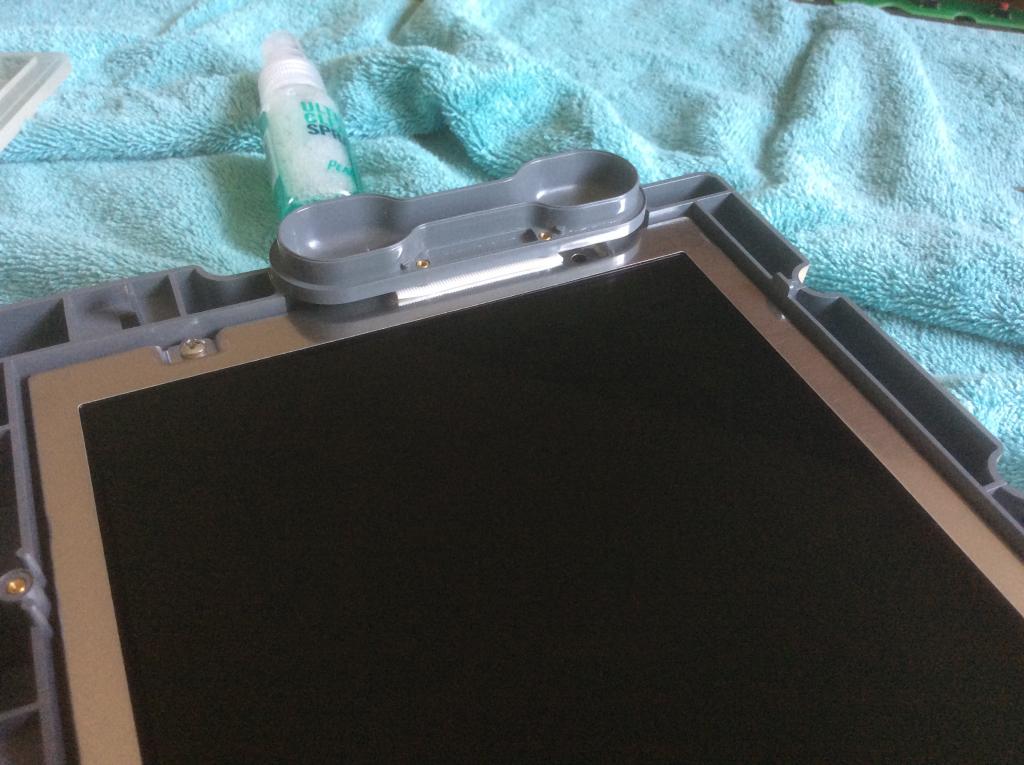

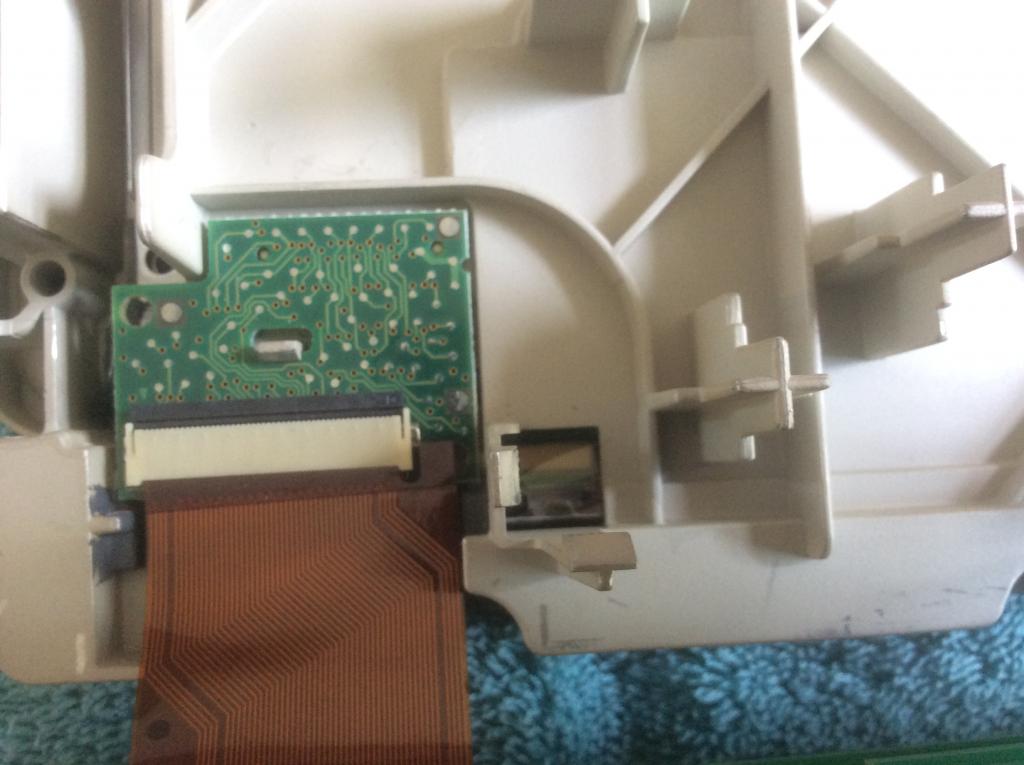

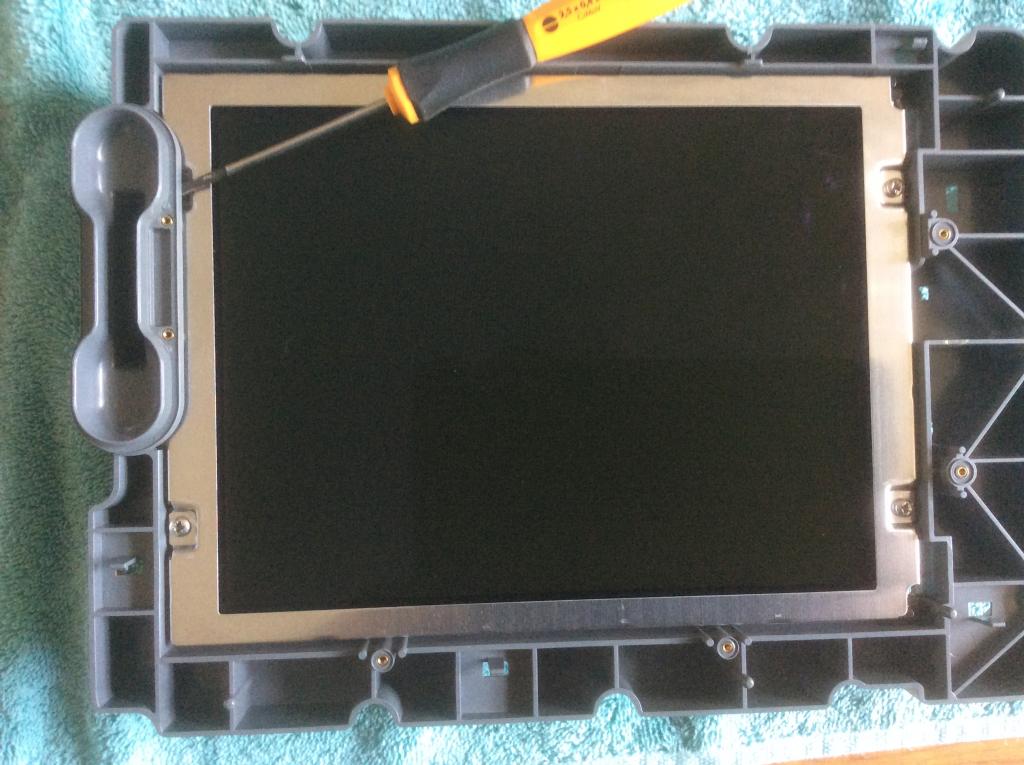

De schroeverdraaier wijst aan, het witte streepje is het plastic plaatje, foto van het bandje

Als het probleem nog steeds aanwezig is zou ik toch nog eens proberen om die band connector recht te zetten, dwz voorzichtig proberen om de band er verder in te drukken, vlgs mij nu vrij grote kans dat hier geen volledig contact gemaakt wordt.

dat zijn zif connectoren, zero insertion force.
soms aan beide kanten een plastic nokje naar buiten duwen, dan gaat het los
soms ook bovenkant omwippen naar boven.
als je niks forceert merk je het wel hoe het werkt.

Ik zou hem er niet doorheen duwen.

Dat bandje zit mij ook niet helemaal lekker, dus ga het in de gaten houden. Fijn om te weten hoe die verbinding heet. Ik ga eens googlen en zien wat ik nog kan ontdekken.
Er zitten twee piepkleine dingetjes aan die je naar buiten lijkt te kunnen buigen. Heb dat geprobeerd, maar geen sjoege. Omhoog ook licht geprobeerd, maar gestopt ivm twijfel.

Ik ga eens kijken.....maar eerst testen.

Na wat googlen toch de unit weer opengeschroefd. Nou wil ik het weten ook

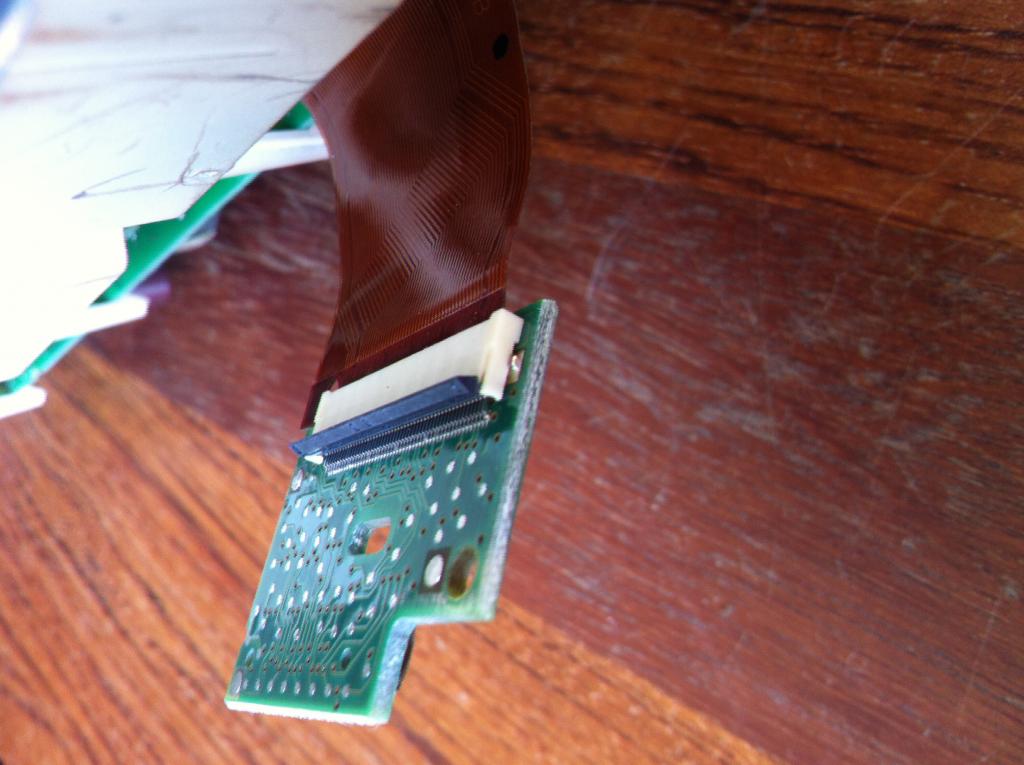

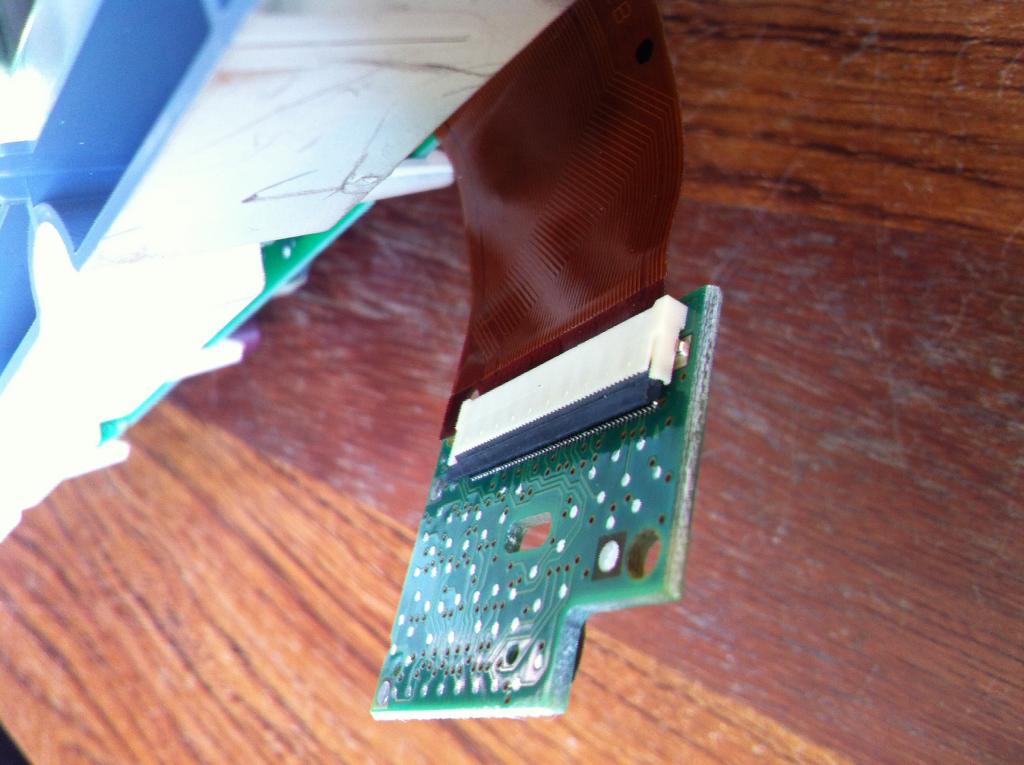

De connector gaat open door aan de overzijde van het bandje het zwarte balkje op te lichten. Hij kan er zelfs helemaal af. Daarna heb ik het bandje los gehaald en een paar keer d'r in en d'r weer uit.
Daarna weer goed aangedrukt en vast gezet. Hij blijft een beetje scheef zitten, maar steekt diep genoeg in de connector.





Fingers crossed maar weer

Goed gedaan!

Eerste test geslaagd. Perfect beeld en geen rillers of trillers als ik er op "mepte". Straks nog eens rommelen.

Mooi nieuws Koko, well done! Nog steeds goed/stabiel?

Yep! Paar keer aan gehad en flink mee "gerammeld". Ging goed. Ik denk dat het extra witte plaatje ter aanvulling op het niet geplaatste schroefje truuk hebben gedaan. De lcd ligt nu stevig in de behuizing, wat wel uitmaakt voor de stekkerverbinding onder het mini printplaatje. Zou het liefst het printplaatje ook nog wat extra's meegeven, maar ben wat huiverig ivm met eventuele warmte ontwikkeling. Eerst maar eens zo proberen. Ziet er al heel mooi uit.

Nog steeds goed bij jou Koko?

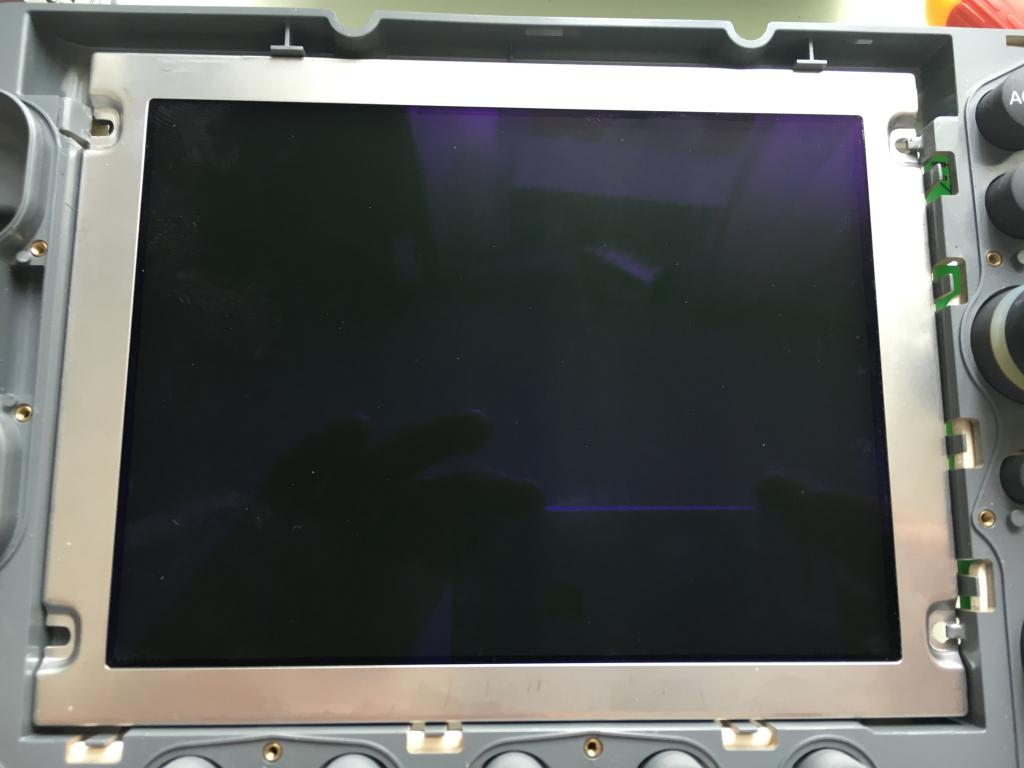

Ik heb de mijne (C70) vandaag ook maar eens onder handen genomen. Lijkt toch dat ie net wat anders is opgebouwd dan de C80. Zo heeft de C70 helemaal geen schroefjes om het scherm vast te zetten, deze wordt door de bovenplaat op z'n plek gehouden.

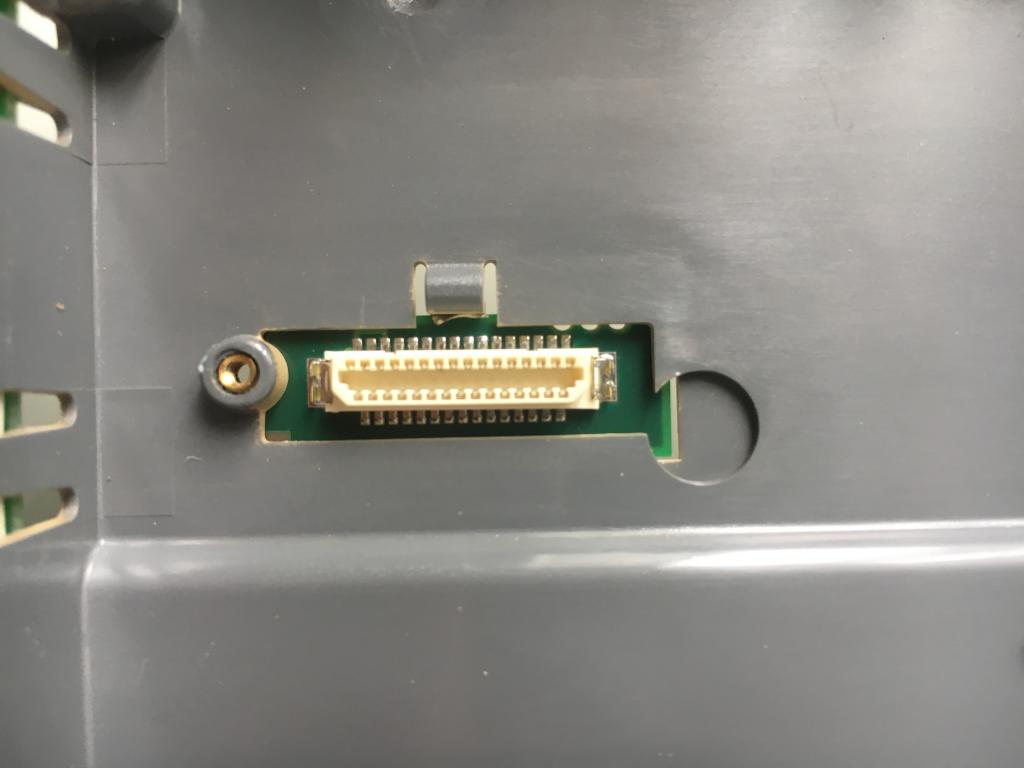

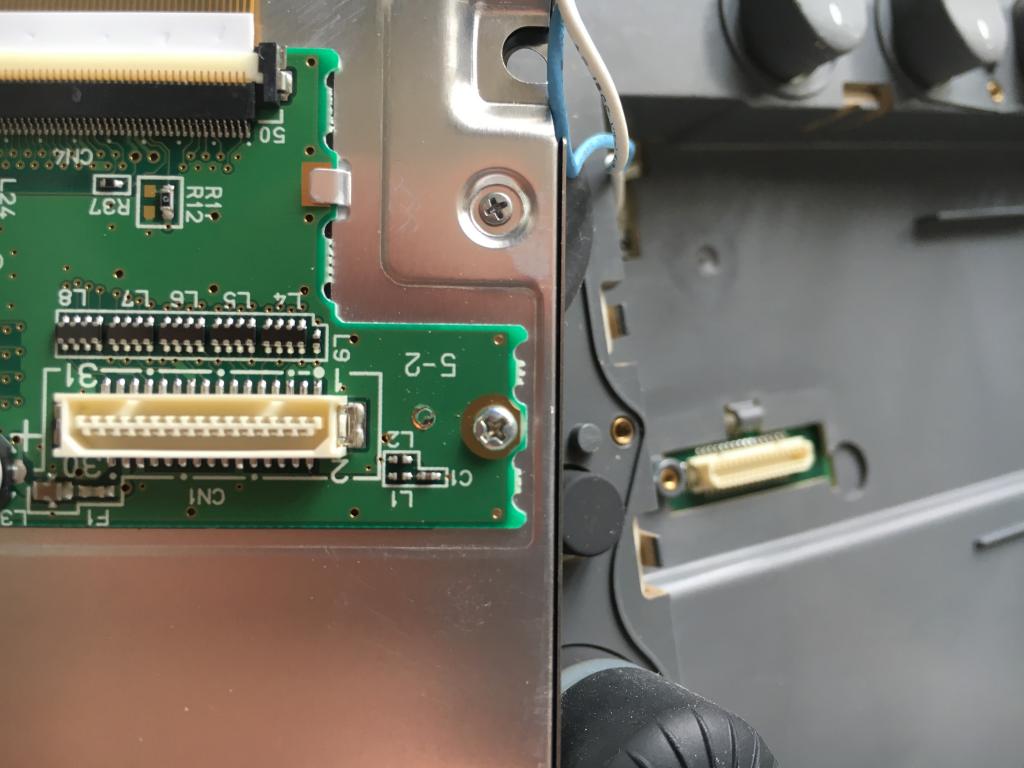

En als je goed kijkt zie je een kleine beschadiging op de print van de connector van het scherm. Er zit een kringetje van een boutje net boven het schroefje, onder "5-2". Dit was de boosdoener. Als het ding nieuw is gaat het wel goed. Na zoveel jaar duwt het schroefje, wat dus eigenlijk net te lang is, toch een beetje tegen die connector aan waardoor die er een fractie uitwipt en minder goed contact maakt soms.


Ik heb hier een kortere ingezet en de connector per contactje een fractie meer druk gegeven. En de boel draait weer als nieuw.


Nu ik toch bezig was heb ik ook gelijk het plexiglazen schermpje gepolijst. Dat was in de loop van de jaren toch ook erg krassering geworden waardoor de leesbaarheid soms minder werd. Nu is ie weer als nieuw, ook wel fijn.

Nou, in elkaar schroeven en kijken of het stabiel blijft!

Bij mij nog steeds beeld, gelukkig.

Grappig dat er op detail toch weer verschillen zijn tussen C70 en C80.

Zou er bij jou niet gewoon een foutje zijn gemaakt bij een eerdere reparatie? Zo'n te lang schroefje vind ik te dom voor een merk als RM? Gelukkig heb je het ontdekt en kunnen herstellen. Fingers crossed dan maar.
