Onderwerp: b&g 7 zeus2 touch + autopilot over nmea0183

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 10:47 #742033

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Straks vertrek ik naar mijn schoonvader zijn boot voor een "interessant" probleem waar de handleidingen niet direct een antwoord op weten.

Hij heeft een zeus2 touch gekocht als plotter.
Het huidige systeem op zijn boot is een navico corus systeem met bijbehorende autopilot (c600 kan dat?)
In ieder geval, er zitten nmea0183 (DATA+ DATA- wat dat ook betekent) op.

Hij heeft de zeus met bijhorende nmea0183 kabel met blauw en geel aangesloten op de autopilot computer (geel op DATA+ volgens zeggen, linkse poort). Echter de zeus vindt geen stuurcomputer.

Heeft iemand enig idee hoe de zeus toch controller voor de autopilot kan worden?
Ik zal straks een paar foto's van de connectie posten.
Alleen ingelogde leden kunnen reageren.

Re:b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:16 #742039

  • Erwin72
  • Erwin72's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 90
Gaat ie ook niet vinden. Is alleen voor NMEA 2k stuurautomaten (evt alleen vanuit Navico concern, weet ik niet zeker). Je stuurautomaat kan wellicht wel het over 0183 verstuurde waipoint en XTE gebruiken. Lukt bij mijn Raymarine stuurautomaat + Zeus 9 wel.
Alleen ingelogde leden kunnen reageren.

Re:b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:30 #742040

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Ok dat is wel duidelijk.
Dus als er een waypoint ingesteld is, hoe kan je dan zeggen dat hij er naartoe moet sturen?
Of kan je de mooie interface in de Zeus dan gewoon weg niet gebruiken?
Laatst bewerkt: 04 juni 2016 11:34 door vanpupi.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:35 #742042

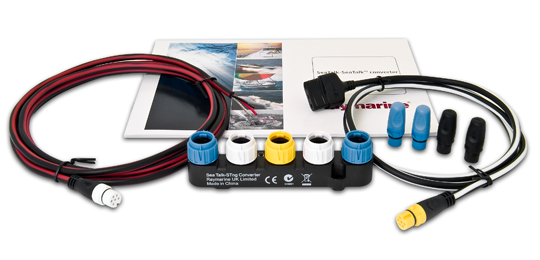

ik heb er een covertersetje tussen geknoopt, en dat werkt.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:40 #742043

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Ondertussen ben ik aan boord en blijkt een navico,Corus ocean pilot,te zijn.

De Zeus heeft uit zichzelf wel al nmea0183'of moet die,dan toch,echt via een convector aangesloten?
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:48 #742047

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Uit de handleiding van de autopilot
owncloud.stepi.net/owncloud/in...hp/s/jmaGoIq9ePZWw14
owncloud.stepi.net/owncloud/in...hp/s/cgjnnqaGaLlW3BN

De handleiding van de Zeus is dan www.bandg.com/Documents/produc..._988-10334-001_w.pdf

En volgens p31 lijkt dan dat de gele kabel op de links poort (nmea data a+) en de blauwe op de rechtse (nmea data b -) moet komen of is hier een rederingsfout in het spel?
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:53 #742049

0183 past onderling prima.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:57 #742052

blauw en geel lijkt ok
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 11:58 #742054

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Ok dan kunnen we convertersetjes uitsluiten.
Ik snap alleen niet waarom we de autopilot niet via de Zeus kunnen bedienen dan ...
Alleen ingelogde leden kunnen reageren.

Re:b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:00 #742056

  • Erwin72
  • Erwin72's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 90
Omdat daar geen NMEA 0183 standaard sentences voor zijn denk ik.
Alleen ingelogde leden kunnen reageren.

Re:b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:02 #742057

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Mmm klinkt aannemelijk in ieder geval, maar zou via zo'n converter dat dan "plots" wel gaan?
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:03 #742058

op blz. 42 staat dat je er een AP bij moet zoeken, B&G AP herkent ie zelf.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:06 #742060

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Ja heb geprobeerd te zoeken, maar hij vindt dus helemaal niks
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:10 #742061

te warm om lekker te zoeken?
dan houd mijn kennis op.
oranje en groen kan je nog proberen.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:14 #742064

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Die ga ik nu ook proberen in beide volgordes.
Even dubbelchecken,,apparaten zoeken is toch degelijk
Instellingen -> netwerk -> apparatenlijst
En dan knopje vernieuwen he?

(Ik voel me zooooo dom nu ...)
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:20 #742065

auto select process, geen idee welke knopjes de daarvoor moet indrukken :(
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:24 #742068

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Yep,die heb ik ook,al gevonden. Dat zit bij de bronnen en dan automatisch detecteren.

Even voor mijn goeie verstaan. Jij kan dus je Rm autopilot bedienen met de Zeus? Dus op het knopje duwen en dan krijg je dat touch menuutje om plus en min te sturen?
Welk type Rm autopilot heb je? Babbelt die "oude" Seatalk en nmea0183 of al seatalkNG?
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:29 #742070

ik heb SPX RM, op een RM Es7, met converter setje er tussen.
die kan ik op de Es bedienen, zit zelfs een auto/ standby knop op de Es
was een kwestie van stekkertjes inpluggen.
Laatst bewerkt: 04 juni 2016 12:30 door helmsman 38.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 12:37 #742072

ik ga een rondje fietsen, is het ook mooi weer voor! succes.
Laatst bewerkt: 04 juni 2016 12:37 door helmsman 38.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 04 juni 2016 17:28 #742128

N2K herkent voor zover ik weet alleen apparaten die native N2K zijn, dus niet via een externe 0183 converter of interne "bridge". Zoals Erwin zegt: NMEA0183 devices sturen slechts scentences uit wanneer dat nodig is; hier zitten geen periodieke device-identifiers bij. Wel kans maar geen garantie dat RM STNG apparaten herkend worden, maar die mooie tuning menu's van B&G zullen niet werken, dat communiceert echt via B&G/Navico proprietary PGN's...
Laatst bewerkt: 04 juni 2016 17:31 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 05 juni 2016 07:48 #742234

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Duidelijk, maar de autopilot is dus ook navico.Welliswaar een oud beestje, maar wel degelijk van dezelfde groep.
Ben benieuwd of dit ├╝berhaupt werkende te krijgen is ...
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 05 juni 2016 08:54 #742247

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2818
Gaat niet werken over nmea0183, voor een volledige AP control heb je een compatible nmea2000 variant AP nodig, met nmea0183 kan je alleen waypoint / wind sturen met de Zeus.
Laatst bewerkt: 05 juni 2016 08:54 door henkvd.
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 05 juni 2016 16:46 #742304

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
Owkeeee, nu snap ik zijn verhaal met "een bakske".
Dat gaat een windmeter zijn en dan kan de ap vast op de wind sturen via de Zeus zijn mooie interface. Heb ik dat juist begrepen?
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 06 juni 2016 09:43 #742510

  • vanpupi
  • vanpupi's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1702
en de verklaring is eenvoudig.
Deze autopilot kan enkel luisteren en niet praten, dus de zeus kan er nooit van weten.
met een autopilot die nmea in EN uit heeft, "zou" het moeten werken. Ook over 0183
Alleen ingelogde leden kunnen reageren.

b&g 7 zeus2 touch + autopilot over nmea0183 06 juni 2016 17:42 #742725

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2818
vanpupi schreef :
en de verklaring is eenvoudig.
Deze autopilot kan enkel luisteren en niet praten, dus de zeus kan er nooit van weten.
met een autopilot die nmea in EN uit heeft, "zou" het moeten werken. Ook over 0183

Nee dan werkt het ook niet, de data in nmea vorm om de controle functies te gebruiken is op die manier niet beschikbaar, hierin voorziet alleen een directe verbinding tussen beide units of compatible apparaten ( controller en AP ) via nmea2000 of gelijkwaardig data vorm.
