Onderwerp: Marifoon antenne

Ik heb een nieuwe marifoonantenne laten plaatsen op mijn mast. Voor de aardigheid heb ik de coax-kabel die uit de antenne komt doorgemeten met mijn universeelmeter. Nou blijkt dat er gewoon nul ohm is tussen de centrale ader en de afscherming.
Mijn eerste gedachte was: Kortsluiting. Aan de andere kant kan je zo’n hoogfrequent systeem natuurlijk helemaal niet met een simpele universeelmeter doormeten.
Maar de antenne werkt goed, ontvangst en zenden gaat goed.
Mijn vraag is: is er nu toch iets fout, of hoort dat zo?

Dat is geen probleem, zoals je zelf al had bedacht is de multimeter niet geschikt om de marifoonantenne door te meten.

Kijk of je ergens een SWR meter kan kopen/lenen. Dan weet je heel wat meer.

Effe zoeken binnen het forum en je komt vanzelf info tegen over het nut en de onzin over SWR metingen.

0 Ohm tussen binnenader en buitenmantel is toch wel kortsluiting.

Gebruik de zoekfunctie van het forum eens.
Er zijn al talloze topics over marifoonantennes , kabels en meetmethoden geweest .
Ad

captain koek schreef :
Zeker voor DC, maar een spoel heeft dat ook, op 156MHz is de impedantie echter veel groter.

Wacht even... dacht dat ts enkel de kabel heeft gemeten. Als die nog aan de antenne zit en daarin een spoel, dan wordt het uiteraard een ander verhaal.

captain koek schreef :
Ja, inderdaad, de kabel zat aan de antenne. Ik heb dus de koperweerstand gemeten van een spoel die bij hogere frequenties een heel andere waarde (impedantie) te zien zou geven.

Ik ga eens op zoek naar een SWR-meter.

zapp schreef :
Let wel op dat die SWR meter geschikt is voor de marifoonfrequenties.
Veel , met name goedkope SWR meters zijn meer bedoeld voor de 27MC (CB) band c.q. Korte golf(2-30 MHz) en die zijn voor marifoonfrequentie (rond 160 MHz) niet geschikt.
Ik heb zelf deze www.scanman.nl/N_frame.html?ht...meter--N_art_99.html . Weliswaar geen superapparaat maar voor best geschikt om problemen te detecteren.
Ad

Deze draad bevat een schat aan informatie over marifoon/AIS antennes, coax kabels, etc.

Waar lig je ergens? Als dat in de buurt van Lelystad is, kan ik weleens voor je meten.
Of je vraagt eens bij de lokale zendamateur club: www.veron.nl/afdelingen.

Apae schreef :
Ik betwijfel of een zendamateur je kan helpen. Die werken i.h.a. op de korte golf en niet op de VHF( ultra korte golf) .
Ze zullen best een goede SWR meter hebben maar waarschijnlijk alleen voor de KG zoals veel van die apparaten.
Maar vragen kost natuurlijk niets
Ad

Yellow Boat schreef :
Veel amateurs zitten op de 2m-band.

Yellow Boat schreef :

Met alle respect Ad, maar je bewering is complete nonsens.

WADnWIND schreef :
Zou je dan erbij willen zeggen wat er precies nonsens aan is?
En begin nou niet ook over die 2 meter band want dat wist ik gewoon niet.
Overigens vind ik je reactie niet bepaald open en bloot op het forum thuishoren maar hooguit in een PB.
En dan nog , commentaar s,v,p. met reden en niet alleen om af te zeiken.Dan kan ik er ook nog wat van leren.
Ad

Yellow Boat schreef :
In je antwoord ligt eigenlijk al besloten waarom je door WadnWind terecht wordt gewezen.
Iets roepen over zaken waarvan je niet volledig van de hoed en de rand weet, draagt het risico van dit soort reacties al in zich. Vervolgens toegeven dat je iets niet wist en dat wegvegen met "dat wist ik gewoon niet" maakt het nog wat potsierlijker.

Even de hand in eigen boezem dus, Ad. Je weet van geweldig veel dingen iets af en van een beperkter aantal dingen zelfs heel veel, maar je slaat ook wel een de plank mis.

Apae schreef :
Ik heb je een PB gestuurd

waarom zou je de moeite van meten doen als je zelf zegt dat alles goed werkt...

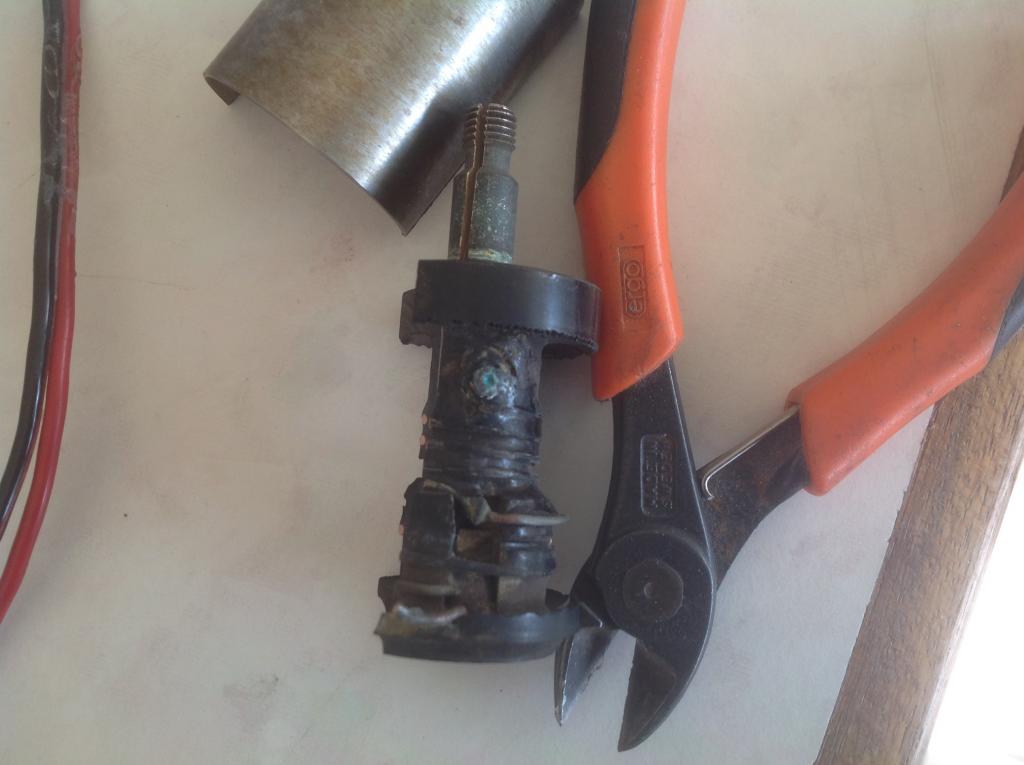

sy helios schreef : Dat vroeg ik mij eerlijk gezegd ook af, maar om toch ook nog iets bij te dragen bij deze een foto van een opengezaagde antenne.

(als ik weer eens niet lekker met een foto lig te klooien)
Met enige moeite is te zien dat de onderste helft van de spoel de huls van de plug met de kern verbint. Dat is de kortsluiting die je meet. De spoel gaat verder, aan de restanten en afdruk van het draad van de spoel te zien, naar een boutje, of liever het restant daarvan. Te herkennen aan het groene stipje. Dit boutje zit in de bus geschroeft waarin de rvs antenne wordt bevestigd.
Deze antenne gaf een reflectie van 2,8, was 17 jaar oud en dus rijp om open gezaagd te worden.
Boutje was dus helemaal door gerot.

Simpel ding eigenlijk, is het niet? Makkelijk zelf te maken!

Yellow Boat schreef :
De stelling dat zendamateurs op de kortegolf werken en niet op de ultrtakorte golf is dus onzin.
Er zijn minstens net zo veel mensen op kortegolf actief als op de (veel) hogere banden, dus de kans dat je een radio amateur treft met de juiste meter voor de marifoon band is 99,9%. Áls je teminste een radio amateur vindt en bereid is mee te werken. Ik wil niet de overige lezers vermoeien met meer getallen etc. maar we kunnen het er wel uren over hebben hoe e.e.a. zit.

zeekraal schreef :
Mooie foto! Ik heb ook nog zo'n exemplaar liggen van Vtronix, ter beschikking gesteld voor onderzoek door Baasklus. Die ziet er ook zwaar gecorrodeerd en groen uit.
Het principe is simpel en ook simpel te maken, maar of dat dan 17 jaar volhoud.....

sy helios schreef :
Ik had mijn twijfels over de (deskundigheid van de) leverancier. Ze hadden aanvankelijk de coax onder aan de mast met een kroonsteentje aangesloten aan de kabel die naar binnen gaat. Nou ja... dan kan je alles verwachten, dus ben ik maar eens gaan meten.
Kroonsteentje is inmiddels vervangen door een coax-connector.

Als reserve antenne heb ik trouwens een "slappe Arnold" gemaakt (www.pi4asv.nl/techniek/antennes/sl_arnold.html). En dat werkt redelijk goed!!

Een kroonsteentje aan een coax? Het moet niet gekker worden.

Wat Faran zegt. Inmiddels PB terug.

@Ad: de meest populaire amateurband is tegenwoordig waarschijnlijk juist de 2 meter: dat is oorspronkelijk de enige band waar de "lichte" D-machtiging op mocht uitkomen, hoewel dat inmiddels heel erg is veranderd. Bijna elke zendamateur heeft wel iets voor die band staan, je kan er vrij gemakkelijk antennes voor knutselen en wilt die dan natuurlijk ook meten. Antennes voor de kortegolf zijn een heel stuk minder makkelijk te plaatsen, want vooral groot...

WADnWIND schreef :
Ik heb er ook geen bezwaar tegen op een fout te worden gewezen maar wel op de manier waarop.
Nonsens of gelul of meer van dat soort kreten roepen vind ik gewoon niet gepast .
Je kunt ook gewoon schrijven "dat klopt echt niet" of zoiets.
Van dat soort commentaar kan ik tenslotte ook nog wat leren .
Bovendien had ik niet voor niets "Ik betwijfel" en "waarschijnlijk" geschreven wat de onzekerheid van mijn kant al aangaf.
Ad
