Onderwerp: Zonne energie (zoveelste keer)

Ik wil graag 2 panelen van 150 Watt installeren met 2 Victron regelaars. Omdat 12 Volt panelen in de tropen waarschijnlijk problemen met starten geven wil ik de panelen opdelen in 3 van 50 Watt in serie om de spanning op te krikken, de afmeting van zo'n 50 Watt paneel is in de lengte ongeveer een derde van het 150 Watt paneel, zou dus mooi gaan.

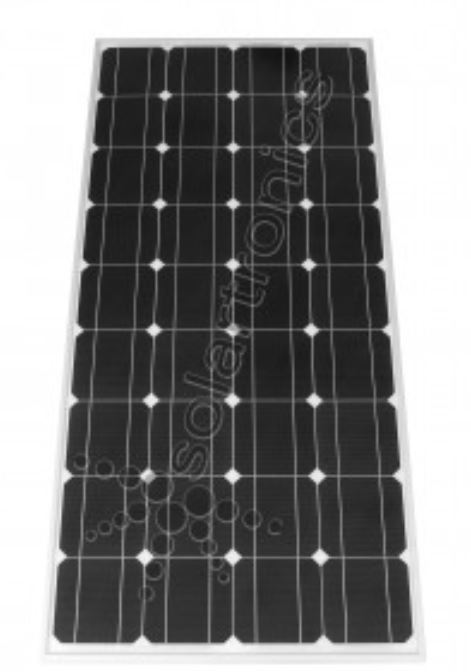

De 150 Watt panelen zien er zo uit, 9 x 4 cellen dus 36 cellen.

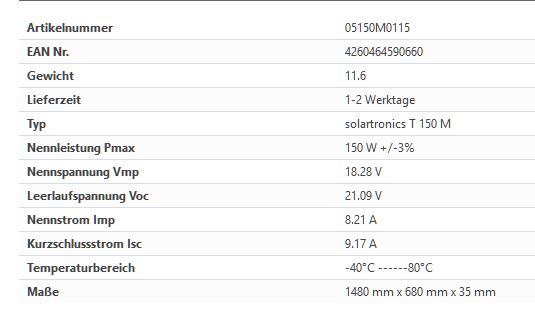

Specificaties,

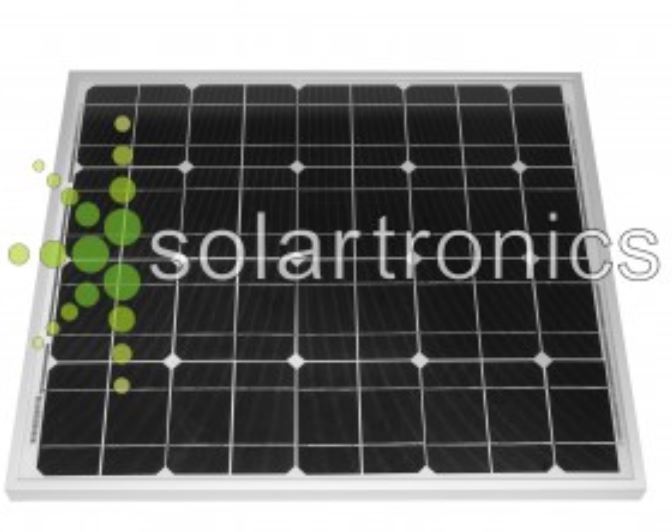

De 50 Watt panelen zien er zo uit, het lijkt of ik 4 x 4,5 cellen tel dus 18 cellen.

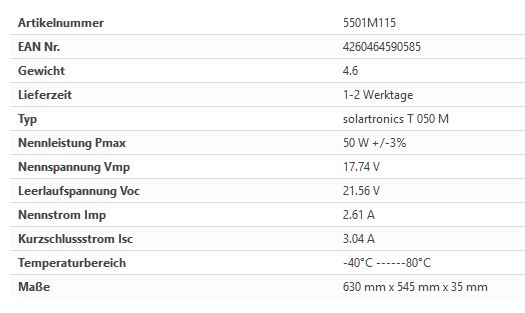

Specificaties,



Ondanks dat het een half paneel is, zijn de specificaties voor de spanning gelijk aan het 150 Watt paneel.

Zie ik wat over het hoofd en is het zowie zo een goed idee om het op te delen in 3 halve panelen?

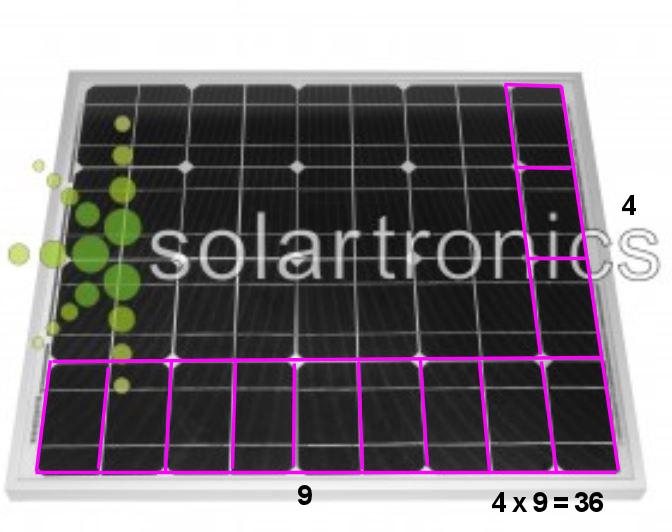

Ik vermoed dat het 50W paneel ook 4x9 cellen heeft, alleen zijn die kleiner van oppervlakte. Vandaar wel hetzelfde voltage, maar lagere stroom. Het in serie zetten krikt de spanning flink op, dus als je regelaar dat aankan zou ik niet weten waarom dat niet zou kunnen.

ilCigno schreef :
Ja dom van mij, de cellen zijn uiteraard anders geschakeld in het paneel zelf. Bedankt voor het meedenken.

De Victron kan max. 108 cellen bedienen, komt dus ook goed.

2 panelen in serie geeft een open spanning van 42V
hoezo zou dat niet genoeg zijn?
ergo, 3 in serie >60V kan de regelaar dat echt aan?

De regelaar, een 75/15 Victron, meen ik te begrijpen kan met gemak 66V van 3 panelen in serie aan.

Wanneer de panelen vlak op dek liggen, geen 90º hoek instraling zou ik zelfs wel naar 4 panelen in serie durven gaan, in NL dan wel.

Verder is er ook een 100/15 Victron lader met dezelfde afmetingen als de 75/15 en de oudere 70/15.
En zijn er grotere die tot 150V ingangsspanning hebben.

Ik denk dat Tricolor een prima keus maakt met 6 kleine panelen en 2 regelaars.

Kleine panelen zijn mechanisch minder kwetsbaar, en al gaat er één stuk, dan ben je maar een deel van je stroombron kwijt.
Hetzelfde geldt voor twee regelaars, ééntje stuk, dan heb je nog steeds de andere. Opsturen kan soms lang duren.

Voor het prijsverschil tussen de 75/15 en de 100/15 zou ik kiezen voor de 100/15.
Er kan dan zonder verder iets te moeten veranderen een extra 50Wp paneel bijgezet worden.
Ik heb mijn 70/15 vervangen door een 100/15 en wat geëxperimenteerd.
De aanvang van stroom leveren is duidelijk eerder. En ook het langer doorladen is handig wanneer nodig.

De langere laadtijd weegt ruim op tegen een streepje schaduw op in serie staande panelen.
Bij het proberen of parallel en serie, welk dan het meeste last had van schaduw heb ik geen verschil kunnen meten.
Nu is een schaduw niet direct totale duisternis, dus de cellen zakken wel wat in capaciteit, maar gaan niet terug naar de nulstand.

Saeftinghe schreef :
Saeftinghe, bedankt voor jouw praktijkervaring. I ga inderdaad voor de 100/15 houdt de optie open voor nog twee 50 Watt panelen. Ik wil proberen te voorkomen dat ik nog een Stirling Alternator regelaar nodig heb.

Wel een rot gezicht al die panelen.....

Tricolor schreef :
Hoe kom je erbij dat in de tropen 12v panelen problemen geven met starten te laden? Heb dat nog niet eerder gehoord van anderen moet ik zeggen.

Michel

msas schreef :
Het is een bekend gegeven dat de efficiëntie van zonnepanelen terugloopt als de oppervlaktetemperatuur oploopt. In de tropen kan het donkere oppervlak van een zonnepaneel behoorlijk warm worden. Veel regelaars hebben een verschil van meerdere volts (vaak om en nabij de 5V) tussen de spanning van de de accu 's en die van het zonnepaneel nodig om feitelijk te gaan laden.
Kennelijk is TS bang dat dit spanningsverschil in de tropen niet wordt gehaald. Door meerdere panelen in serie te schakelen wordt dit probleem ondervangen. De spanning wordt dan verdubbeld (bij twee panelen) of verdriedubbeld (bij drie panelen). De meeste MPPT-regelaars, zoals de Victron 75/15 kunnen hier prima mee overweg en regelen deze verhoogde spanning automatisch terug tot een niveau dat de accu's effectief laadt, maar niet beschadigt.

lodewijk stegman schreef :
Bedankt Lodewijk, had het niet beter kunnen uitleggen. Wat betreft het "bang" zijn ben niet zo snel bang, maar weet na ruim acht jaar tropen dat het domweg vaak problemen geeft.

Het zijn niet de tropen die problemen geven, maar verkeerde aankopen of schakelingen of defecte spullen.

Saeftinghe schreef :
Tja..... je hebt altijd mensen die niets te melden hebben!
