Onderwerp: Drive Stop Raymarine Linear drive

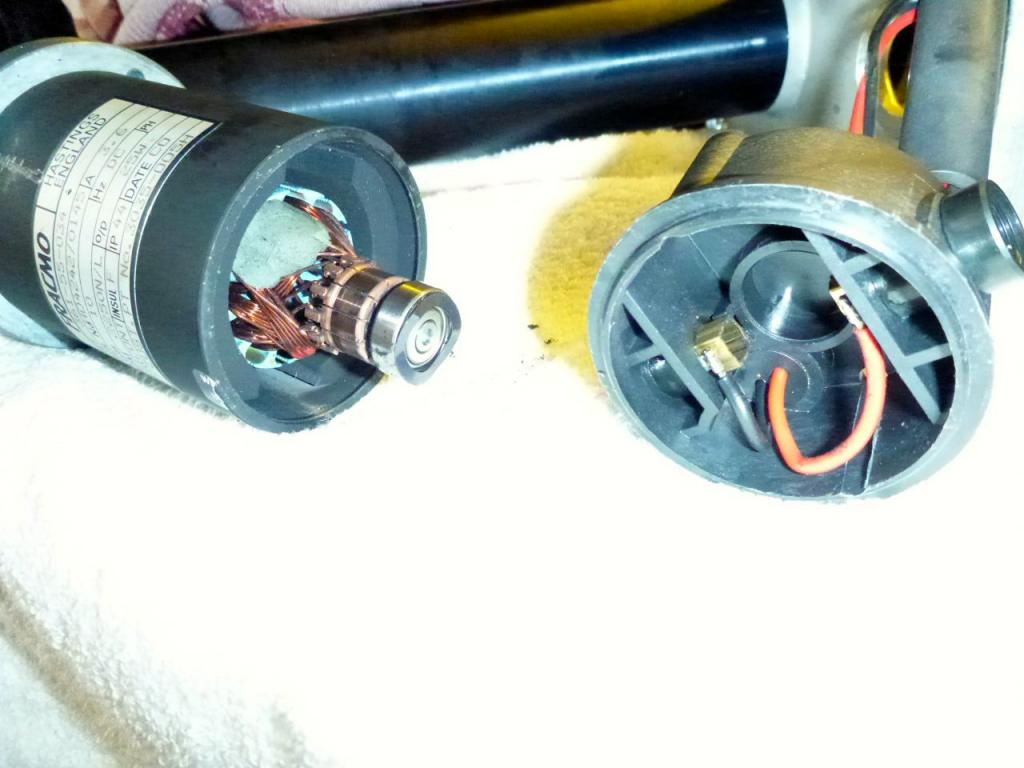

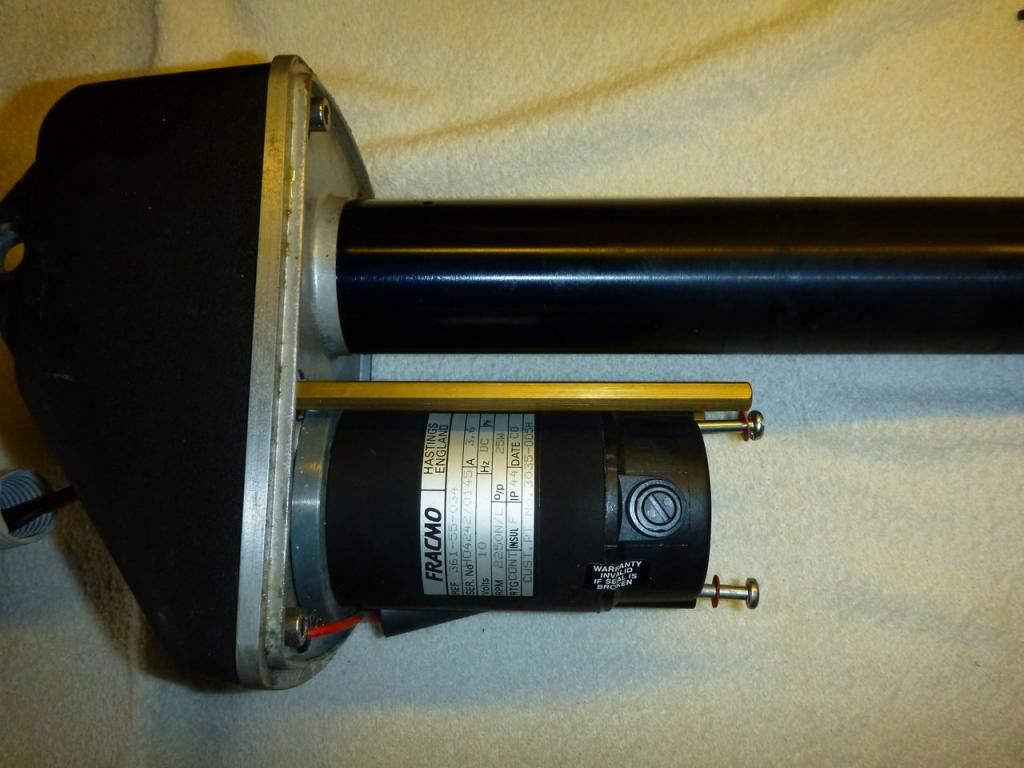

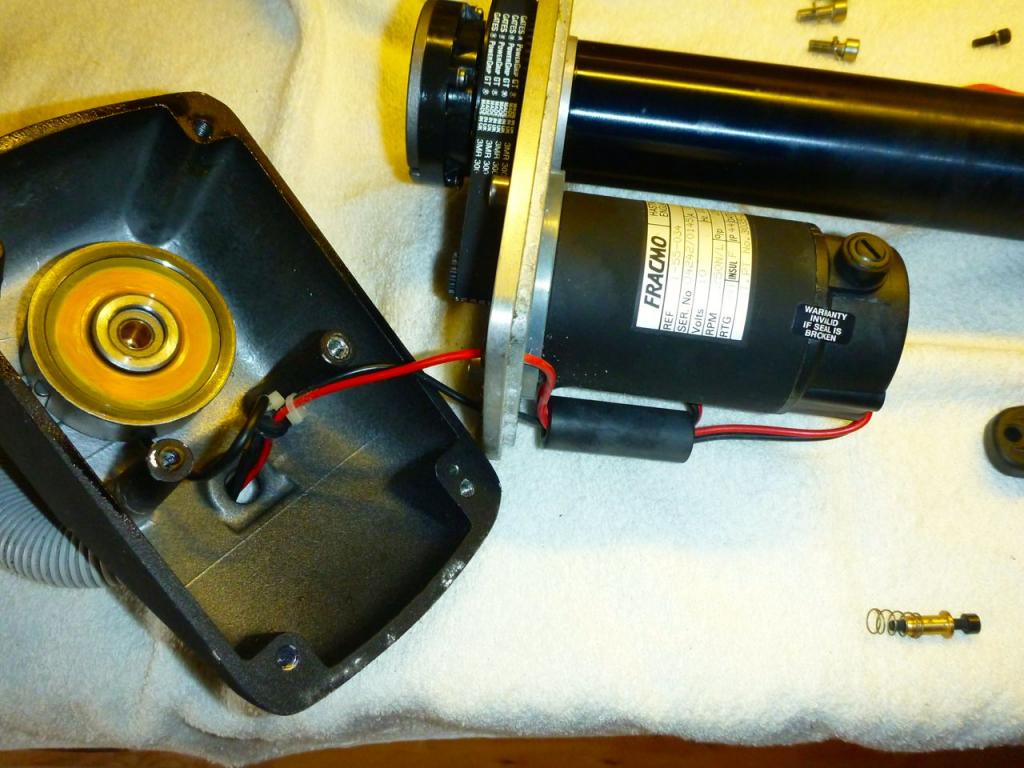

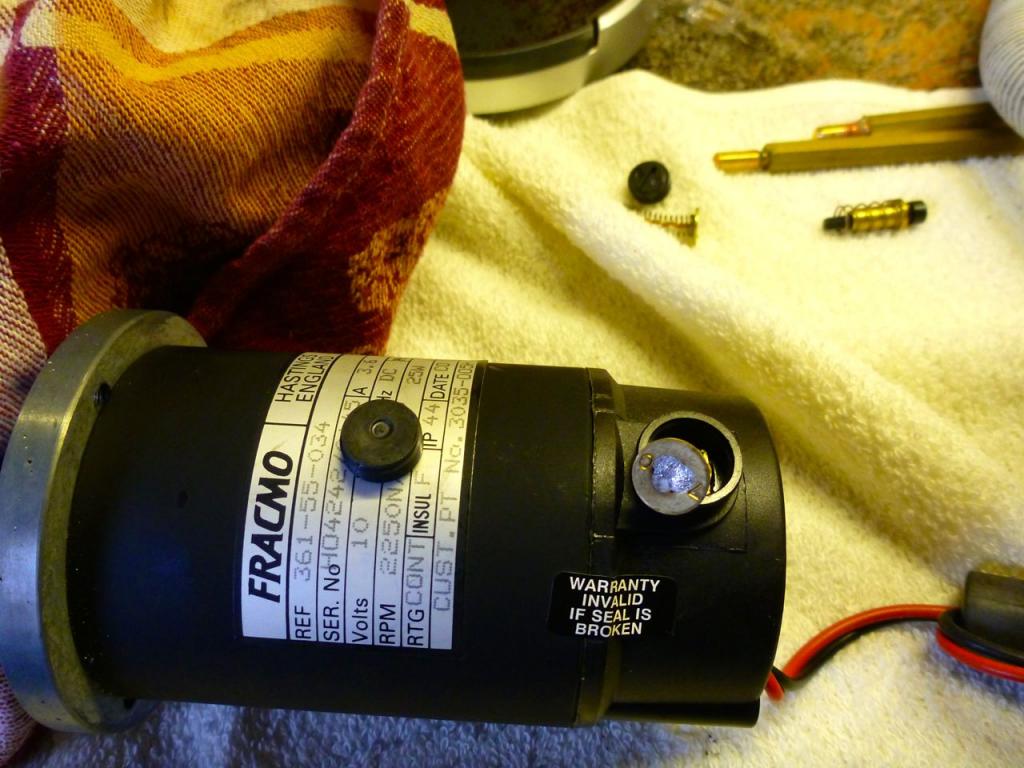

In een andere post las ik dat "drive stop" op de Raymarine linear drive kan worden veroorzaakt door slecht contact op de rotor. Aan boord zit een Type 1 drive en de eerder genoemde uitleg gaat over een type 2drive. Wat de precieze verschillen zijn weet ik niet, wel dat de koolborstel makkelijk te verwijderen en terug te plaatsen zijn in geval van een type 1.

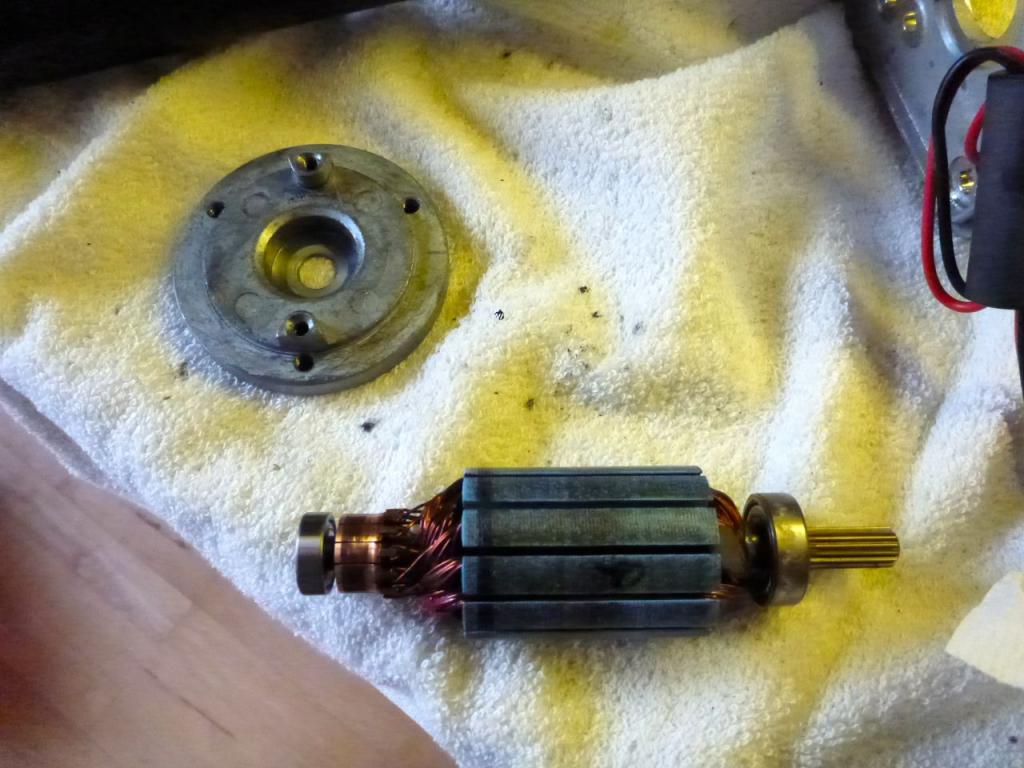

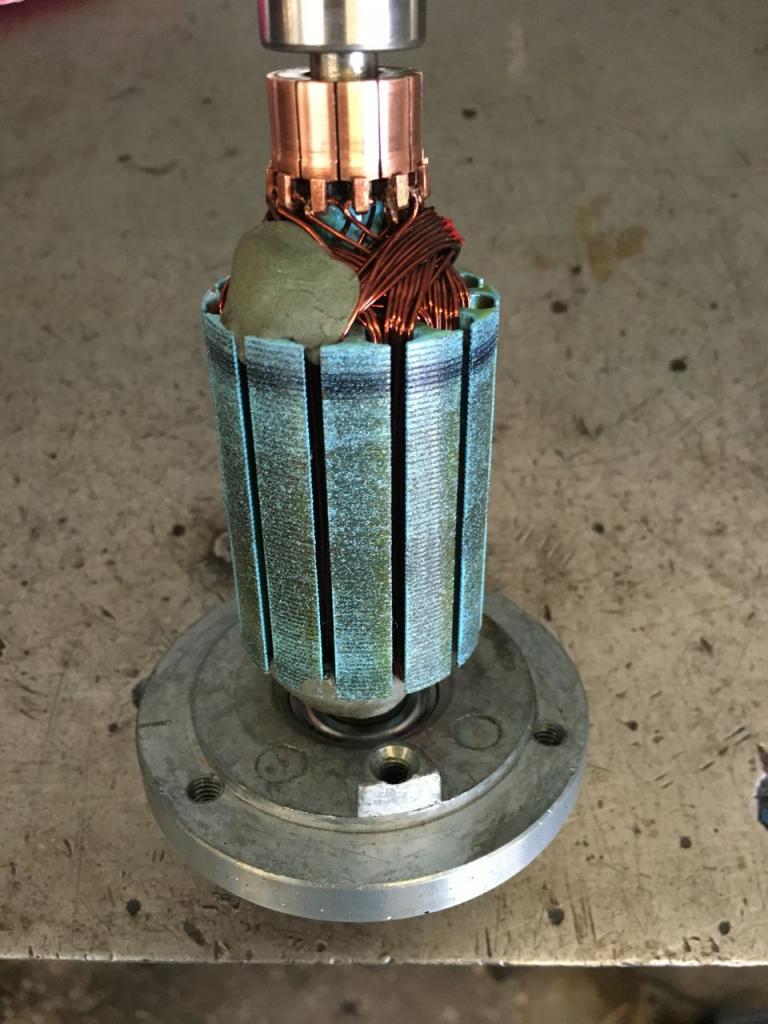

Zoals te zien is het contact deel nogal vuil.

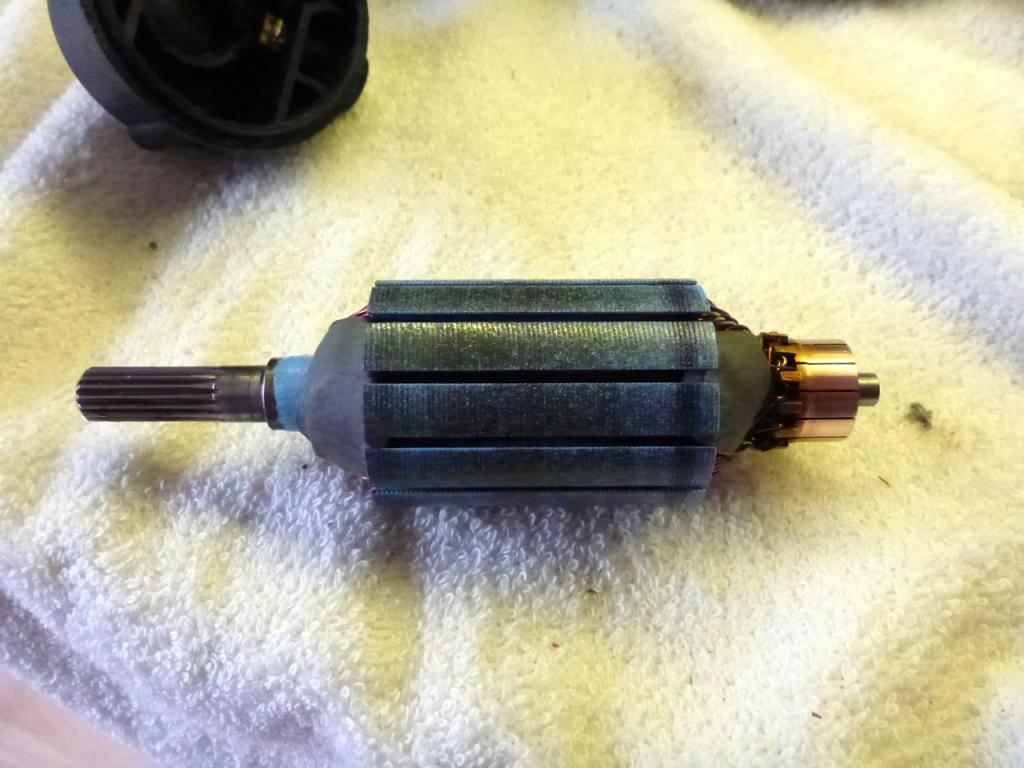

Met heel fijn schuurpapier (2000) het contactdeel opgeschuurd en alle stof verwijderd. Ook tussen de gleufjes een fijn schuurpapiertje doorhalen. Daarna schoon borstelen.



Als ik dan toch bezig ben, ook meteen de lagers vervangen.

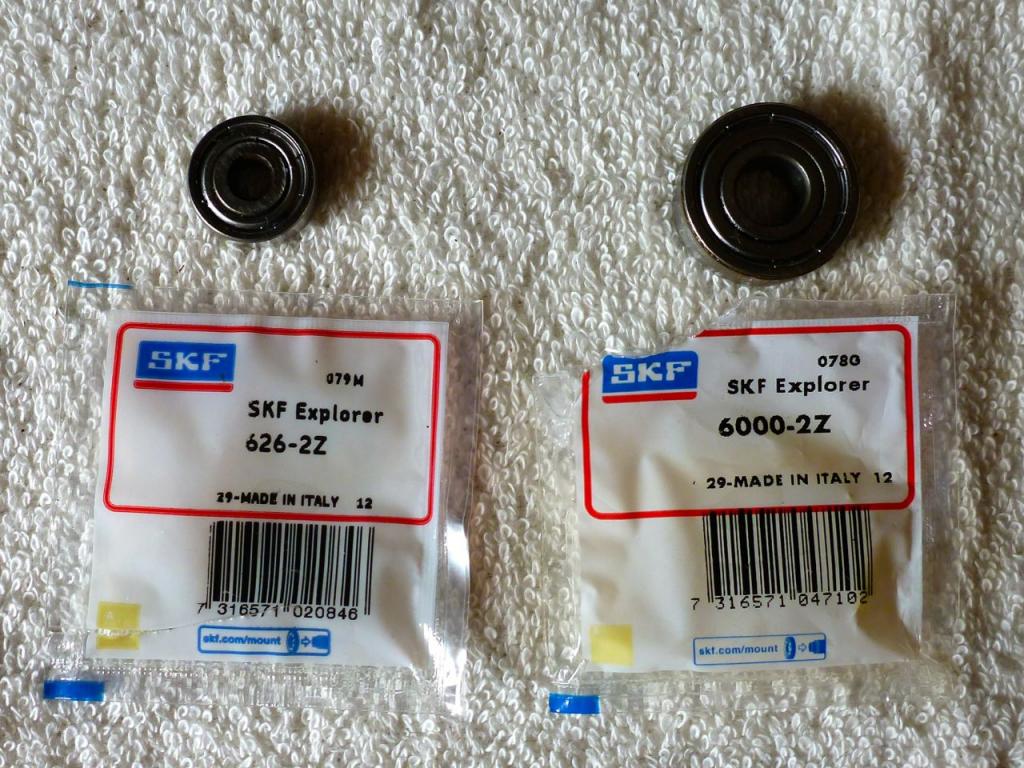

Voor de liefhebbers, het zijn "gewone" SKF lagers, de twee was ik 10euro kwijt.


De koolborstels hebben fabrieksaf een maat van 5*5*10mm. Mocht je overwegen ze te vervangen, de twee kosten ze bij Raymarine 110 euro.

Drive inmiddels teruggeplaatst en geen melding van "drive stop" meer gehad.

Mooie duidelijke handleiding Gregor!

ilCigno schreef :
Inderdaad.

Suggestie; onder downloads plaatsen?

Ja, dit zijn de betere forumbijdragen

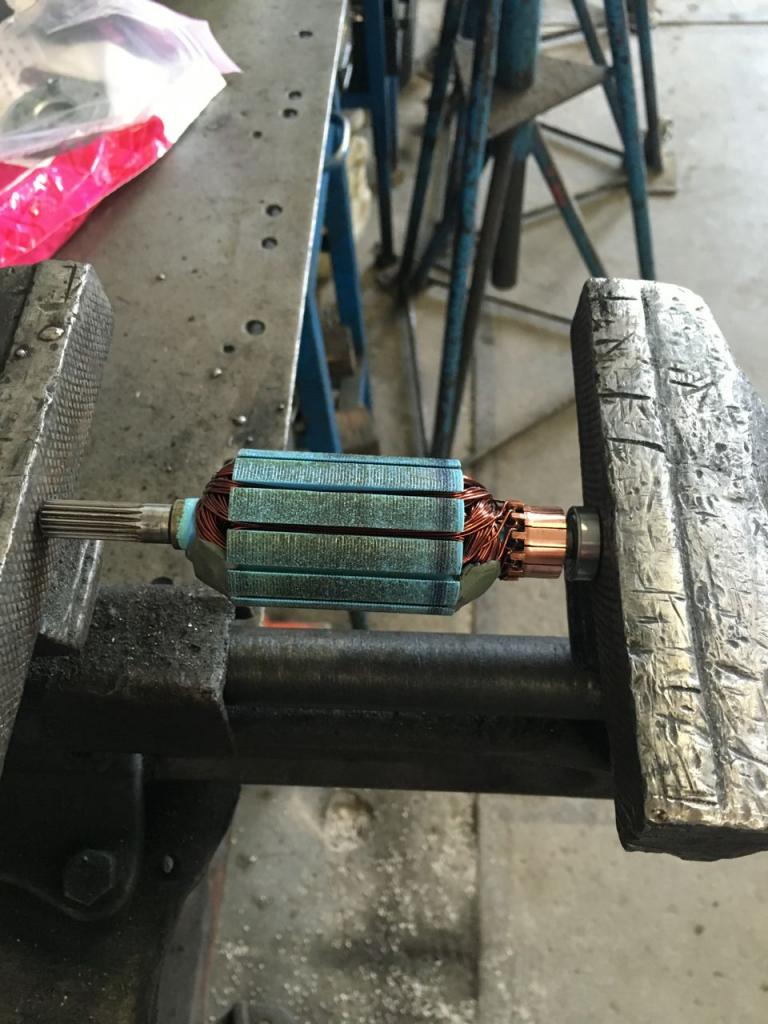

Trouwens mooie bankschroef heb je staan...lijkt wel iets uit een klaslokaal

Als je de nummers van de lagers weet kosten ze bij SKF direct waarschijnlijk een paar Euro...

Google: SKF 626-2Z: Eur. 3,62; SKF 6000-2Z: Eur. 3,98

Aad77 schreef : ik heb een tientje betaald en kreeg er de uitleg bij hoe de lagers er af te halen en ze erop te zetten

holtere schreef : dank je.
Bankschrief is bij de Binnenstadgarage Had ik zoiets maar thuis.....

ilCigno schreef : dank je Timo.

Mosterd na de maaltijd: als je zo'n drive toch uit elkaar hebt is het aan te raden gelijk de clutch even een servicebeurt te geven. Daar zitten een paar palletjes in die nog weleens in willen vreten, regelmatig even schoonmaken en invetten helpt dat voorkomen. Dit vermindert de kans dat de drive op een gegeven moment niet meer wil ontkoppelen.

FMJ schreef : dan voor de tip. Had geen detailtekening ofzo en vond het wat tricky die uit elkaarte halen.

Krijgen we Deel 2....
