Onderwerp: Iemand bekend met deze accu monitor

Iemand bekend met deze accu monitor 22 sept 2016 16:39 #769912

Spieboom Offline Gebruiker Berichten: 639	Is het proberen zeker waard. Is wel in strijd met het schema. Ga morgen met vakantie . . tot half okt. Jullie horen wat het dan op levert. p.s. Als je er een koopt moet je er een met shunt nemen.
	Laatst bewerkt: 22 sept 2016 16:41 door Spieboom. Alleen ingelogde leden kunnen reageren.

Re:Iemand bekend met deze accu monitor 02 okt 2016 18:13 #772429

dolder Offline Gebruiker Berichten: 982	Meet deze monitor (uit linkje van Jutter) dus hetzelfde, op dezelfde manier als een dure van de bekende merken?
	Laatst bewerkt: 02 okt 2016 18:27 door dolder. Alleen ingelogde leden kunnen reageren.

Re:Iemand bekend met deze accu monitor 02 okt 2016 18:26 #772433

Gregor Offline Gebruiker Berichten: 4480	dolder schreef : Meet deze monitor dus hetzelfde, op dezelfde manier als een dure van de bekende merken? dnk dat Mr. Peukert ontbreekt.
	Het kan altijd nog hagelen... Alleen ingelogde leden kunnen reageren.

Re:Iemand bekend met deze accu monitor 02 okt 2016 19:15 #772445

Airgead Offline Gebruiker Berichten: 2716	Gregor schreef : dolder schreef : Meet deze monitor dus hetzelfde, op dezelfde manier als een dure van de bekende merken? dnk dat Mr. Peukert ontbreekt. Maar wordt Mvr Vies wel meegeleverd? Sorry, ben ff in een hele flauwe bui haha!
	Laatst bewerkt: 02 okt 2016 19:16 door Airgead. Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 07 okt 2016 11:45 #773773

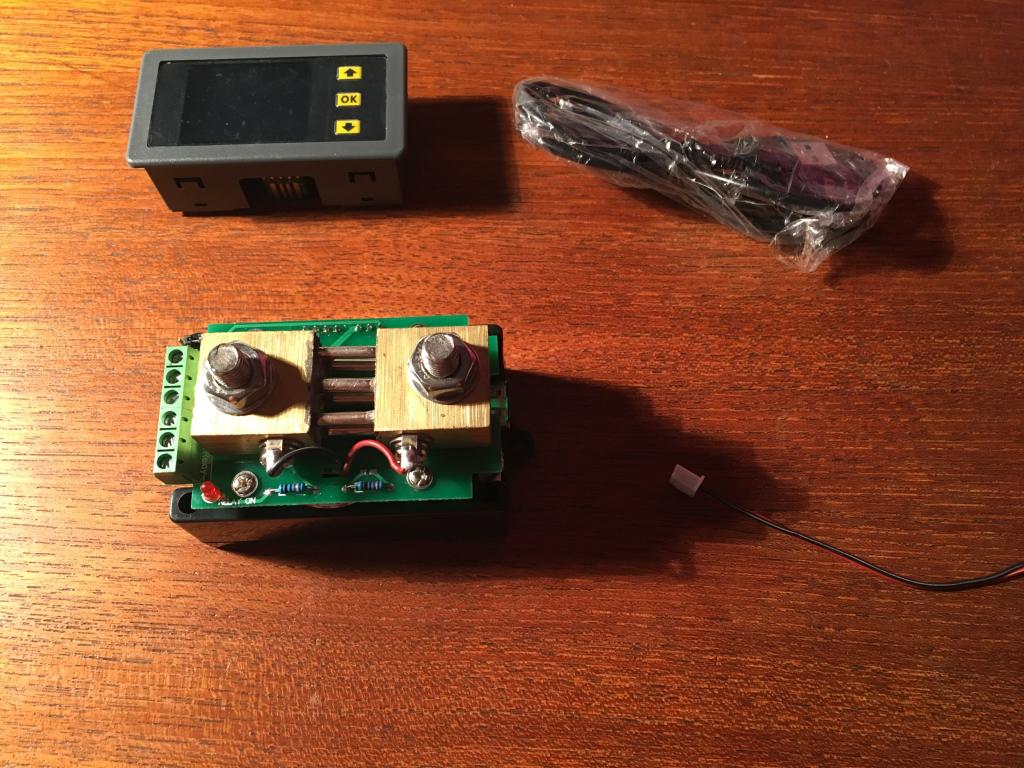

Gregor Offline Gebruiker Berichten: 4480	Pakketje is binnen. Denk dat ik ''m bij de accu's zelf inbouw ipv bij het instrumentenpaneel. Verbinding tussen display en shunt-electronica is via usb-kabel.
	Het kan altijd nog hagelen... Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 08 okt 2016 15:01 #774007

Jutter aanwezig Gebruiker Berichten: 6154	En.....nog snel ingebouwd of los mee verkocht?
	Dansen aan zee. Aan de kust, de Zeeuwse kust. Met een Schouw, LM 23 comfort, Fellowship 27, Rana 17 Fisk, Drascombe longboat cruiser, Beekman Alfa Fish 540, Super Daimio, LM 30, Beneteau Antares 760. www.wvarne.nl/, www.vnzblankenberge.be/, www.vbc-deurloo.nl Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 09 okt 2016 06:15 #774131

Gregor Offline Gebruiker Berichten: 4480	Jutter schreef : En.....nog snel ingebouwd of los mee verkocht? komt in mijn huidige boot Nog niet ingebouwd; heb een tang nodig om een oog aan de kabel te persen. Als ik er eenmaal uit ben, ligt daar ook zo'n tang.
	Het kan altijd nog hagelen... Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 16 nov 2016 20:53 #784845

Sailingcamelot
Offline
Gebruiker
Berichten: 1518

Gregor schreef :

Pakketje is binnen.

Denk dat ik ''m bij de accu's zelf inbouw ipv bij het instrumentenpaneel. Verbinding tussen display en shunt-electronica is via usb-kabel.

Ook dezelfde vandaag binnengehad. Ik snap alleen de bedrading niet helemaal. Heeft iemand deze succesvol ingebouwd op de huishoud bank?? Voor mij is het niet nodig om twee accubanken te monitoren.

Iedere suggestie is welkom.

Sjoerd

Contest 36s Camelot

Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 16 nov 2016 21:26 #784852

Gregor Offline Gebruiker Berichten: 4480	Kan je aangeven waar je uitleg wilt over het schema? Mijn Chinese collega gaf in ieder gwval de volgende vertaling: 跳线： jump cable 电源：power ==> connect battery 负载：load ==> your device need to use the power should connect here.
	Het kan altijd nog hagelen... Laatst bewerkt: 16 nov 2016 21:26 door Gregor. Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 01 feb 2017 10:44 #804890

Gregor Offline Gebruiker Berichten: 4480	Accumonitor zit inmiddels in de boot en werkt, op een ding na. Als de accu's worden geladen verschijnt er een negatieve laadstroom en, je raadt het al, als er gebruikers aanstaan, dan heb ik positieve stroom als weergave op het display.
	Het kan altijd nog hagelen... Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 01 feb 2017 17:40 #805078

FKZ Offline Gebruiker Berichten: 1201	Shunt omdraaien zou mogeliijk oplossing zijn
	Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 01 feb 2017 18:14 #805097

Gregor Offline Gebruiker Berichten: 4480	Heb ik ook aan gedacht; zou betekenen dat de manual onjuist is. Maar wie durft er nu aan de Chinezen te twijfelen
	Het kan altijd nog hagelen... Laatst bewerkt: 01 feb 2017 18:16 door Gregor. Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 01 feb 2017 19:29 #805133

Account op verzoek verwijderd 10 Offline Geblokkeerd Berichten: 674	Als je weet hoe Chinezen lezen, verbaast me dat niks :-D
	Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor op Wintermeet? 15 feb 2017 07:15 #809356

Sailingcamelot
Offline
Gebruiker
Berichten: 1518

Gregor schreef :

Kan je aangeven waar je uitleg wilt over het schema? Mijn Chinese collega gaf in ieder gwval de volgende vertaling:
跳线： jump cable

电源：power ==> connect battery

负载：load ==> your device need to use the power should connect here.

@Gregor, dank je wel!! Met behulp van de vertaling van jouw collega de zaak gisteren in een proefopstelling aangesloten. WIl je aub ookje collega bedanken?

De monitor kan overigens ook draadloos werken! Ik ga komend jaar draadloos varen, kijken of dat stabiel werkt.

Wel ga ik de shunt uitbouwen van de printplaat en stevig verankeren. De shunt kan 300A meten en ik heb 3X 105Ah, dat houdt in dat ik vrij stevige kabels heb. Ik wil deze niet op het printplaatje klemmen. DUs: shunt van de printplaat af, meetdraadjes shunt verlengen en de shunt stevig monteren en de printplaat/kastje een beschermde plek geven bij de accus.

Als er belangstelling is kan ik de accumonitor meenemen naar de wintermeet.

Contest 36s Camelot

Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor op Wintermeet? 08 apr 2017 18:36 #824542

petervdhaar Offline Gebruiker Berichten: 178	heeft iemand het nu goed aangesloten gekregen? Ik krijg het ook niet goed voor elkaar met deze monitor. we hebben een service accuband van 3 x 110 Ah die ik wil monitoren.
	Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor op Wintermeet? 08 apr 2017 21:37 #824590

Gregor Offline Gebruiker Berichten: 4480	Ja, hij werkt nadat ik accu en gebruikers had omgedraaid.
	Het kan altijd nog hagelen... Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor op Wintermeet? 10 apr 2017 04:43 #824801

petervdhaar Offline Gebruiker Berichten: 178	ok, dank je wel, we gaan het proberen
	Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 02 juni 2017 20:38 #840078

Spieboom
Offline
Gebruiker
Berichten: 639

Tony2920 schreef :

Ik heb de tekening even aangepast.
De min aan de kant van battery heb ik hernoemd naar " -' " de echte min naar " - ".

De aarding of het nulpunt heb ik veranderd naar wat volgens mij het echte nul punt zou moeten zijn.

Ook heb ik de verbinding van de battery 2 nu getekend zoals ze zou moeten zijn.

Dan vraag ik mij af, waarom de aansluiting op de print die GND oftewel ground is,
niet aangesloten zit op de echte min, maar op " -' " zit.
Volgens mij klopt dit niet, en zou dit aangesloten moeten zitten op de min van de boot, oftewel " - "en niet op " -' ".
Wel even goed de documentatie nakijken of mijn interpretatie klopt.

Op deze manier zitten de min van de lamp, de min van de lader en de min van battery 2 op hetzelfde punt. ( ook de gnd van de accu monitor zou hierop moeten komen volgens mij dat is hier nog niet getekend. )
De min van battery komt dan op " - ' " te zitten.

@Gregor
Hier beschreef ik hetzelfde probleem dat jullie hebben opgelost.
Jullie Shunt is echter geïntegreerd met het koppel printje. Bij mij is dat apart.
Zou je kunnen aangeven hoe de bedrading hier veranderd moet worden, zodat het bij mij wel werkt ?

Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 02 juni 2017 21:28 #840085

Gregor Offline Gebruiker Berichten: 4480	Ik heb de shunt omgedraaid, dus eigenlijk de hele unit. Maar ben nog niet overtuigd dat het nu werkt zoals ik zou verwachten. Al even niet aan boord geweest om daar meer inhoudelijk naar te kijken.
	Het kan altijd nog hagelen... Alleen ingelogde leden kunnen reageren.

Iemand bekend met deze accu monitor 14 aug 2019 16:15 #1072505

Gregor Offline Gebruiker Berichten: 4480	Even een oud draadje ophalen. De monitor werkt nu al een poosje in de boot, merk alleen dat met onvoorspelbare intervallen de weergave van hoe vol/leeg de accu is, wegvalt en dat een 'CLR' de enige optie is om in de monitor weer het juiste aantal Ah in te geven en het percentage op 100 te zetten bij een volle accu. Meer mensen die dit herkennen?
	Het kan altijd nog hagelen... Alleen ingelogde leden kunnen reageren.
