Onderwerp: Zonnepaneelconnectoren MC4....kan ik zonder?

Binnenkort zonnepaneeltje installeren.

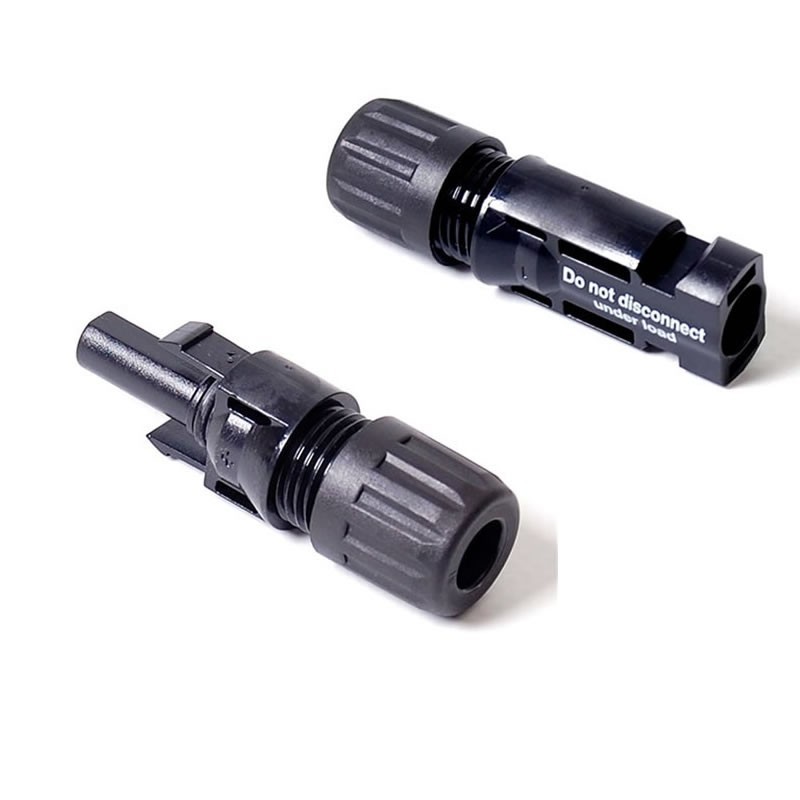

Daar zitten van die MC4 connectoren bij.



Vind die connectoren nogal groot en niet handig voor het doorvoeren van de kabel.
Ik kan die connectoren er toch af knippen en er verlangkabeltjes aan solderen?
Dan een dubbele krimpkous erom heen en klaar is Vinni.

Goed plan?

Vinni

Zo zit het bij ons al jaren draden lopen nu tot de regelaar. Kripkousen zitten mooi onder het paneel geplakt als extra zekerheid tegen vocht.

Mijn vaste zonnepaneel zit zonder deze connectoren direct op de lader.
de kabels waren daar langgenoeg voor.
mijn paneeltjes op de buiskap zitten wel via die stekers, makelijk als ze er af moeten.
ja het kan dus. Zou er zelf wel voor kiezen om een eventuele las binnen te maken. Misschien kan je bij de leverancier van je panelen wel kiezen om er wat langere kabels aan te zetten.

Ik heb die lompe connectoren eraf geknipt. Gesoldeerd en met een paar stukjes krimpkous erom heen.
Zit al drie jaar prima.

Ik weet genoeg.

Vinni

Pokkedingen, lastig los te maken. Ik laat ze er wel tussen zodat het scherm naar binnen -of een andere plek kan.

Advies van Bluepowershop destijds: neem gewoon één kabel met mannetje/vrouw op de juiste lengte, knip die in twee halverwege. Heb je meteen de juiste stekkers aan de zonnepaneelkant en de kabel is eenvoudig door het dek te voeren naar je zonnepaneel-lader.

Ligt eraan of je het paneel vast wilt monteren of demontabel wilt houden.
Bij vaste montage zou je ze eraf kunnen knippen en een permanente (soldeer/ krimp) verbinding maken.
Bij een demontabele montage zijn het sterke, betrouwbare en waterdichte connectoren.
Voor het losmaken heb je een speciaal tooltje maar met een beetje handigheid gaat het ook zonder.

Grt Hans

Ik heb er grwoon een 2 polige Binder stekker tussen IP68.
Je kan natuurlijk elke verbinding maken die je wilt, zolang je maar veilig blijft en bij voorkeur onder de 40-50 volt (42)

omega schreef :
Heb ik eens een 3D ontwerpje voor gemaakt. Werkt perfect.
Kun je zo printen als je zelf een 3D printer hebt of iemand kent die er 1 heeft.
Zie hier.

glsf91 schreef :
??waar??

www.aliexpress.com/item/Solar-...c9-aabf-19a2daa1079a

Grt Hans

omega schreef :
thx!

rakadam schreef :
Sorry.
Hier
