Onderwerp: Ingebouwde apparatuur in dashboard

Welke apparatuur zouden jullie inbouwen in een nieuw dashboard/navigatiestation aan boord, ik heb behalve een buitenstuurstand ook binnen de mogelijkheid om te sturen en heb dus een stuurhut, dat maakt de ruimte voor apparatuur beperkt, op dit moment heb ik de metertjes voor de motor, een kompas (met variatie/deviatie klokje) en log ingebouwd, daarnaast staan op een plankje de plotter en daarachter een furuno GPS scherm, aan de zijkant op een beugeltje de fishfinder, radio en marifoon, ik wil alles inbouwen wat ik nodig heb en het dashboard iets groter maken, ik wil via een nmea kabel de plotter zowel buiten als binnen aan kunnen sluiten.
ik zit er over na te denken om het log en kompas binnen eruit te halen en de ruimte te benutten voor de plotter etc.
Ik heb buiten een kompas en snelheid en (dag)afstand kan ik prima aflezen op de GPS, is er een reden waarom ik de oude apparatuur nog in zou bouwen en gebruiken?

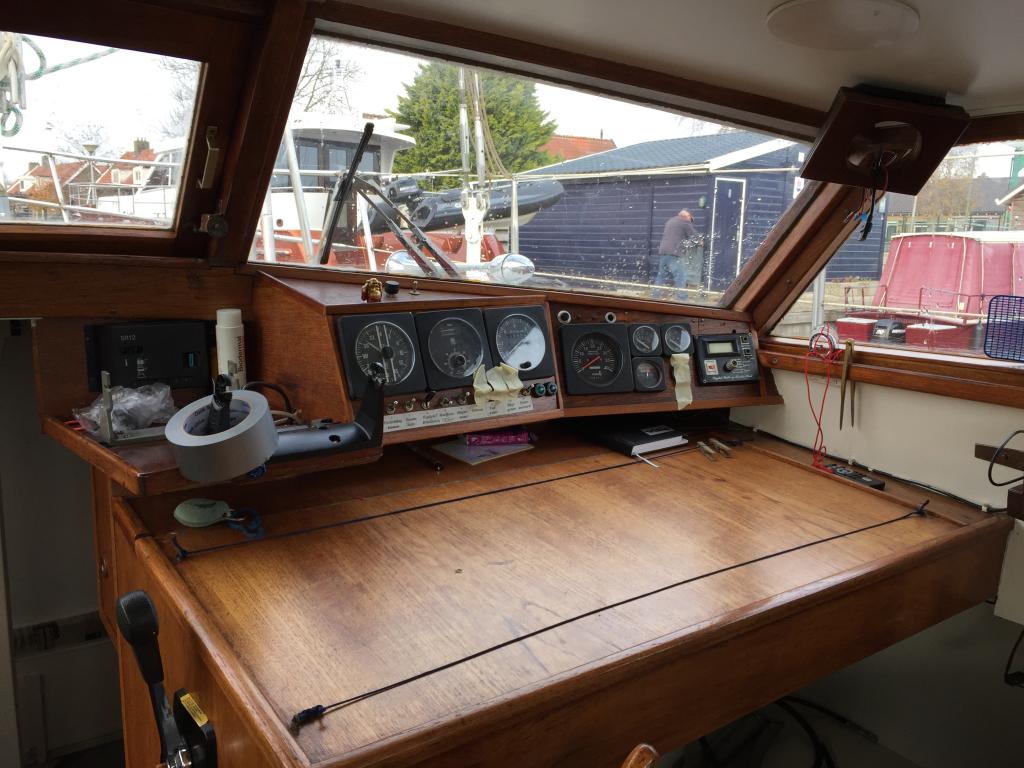

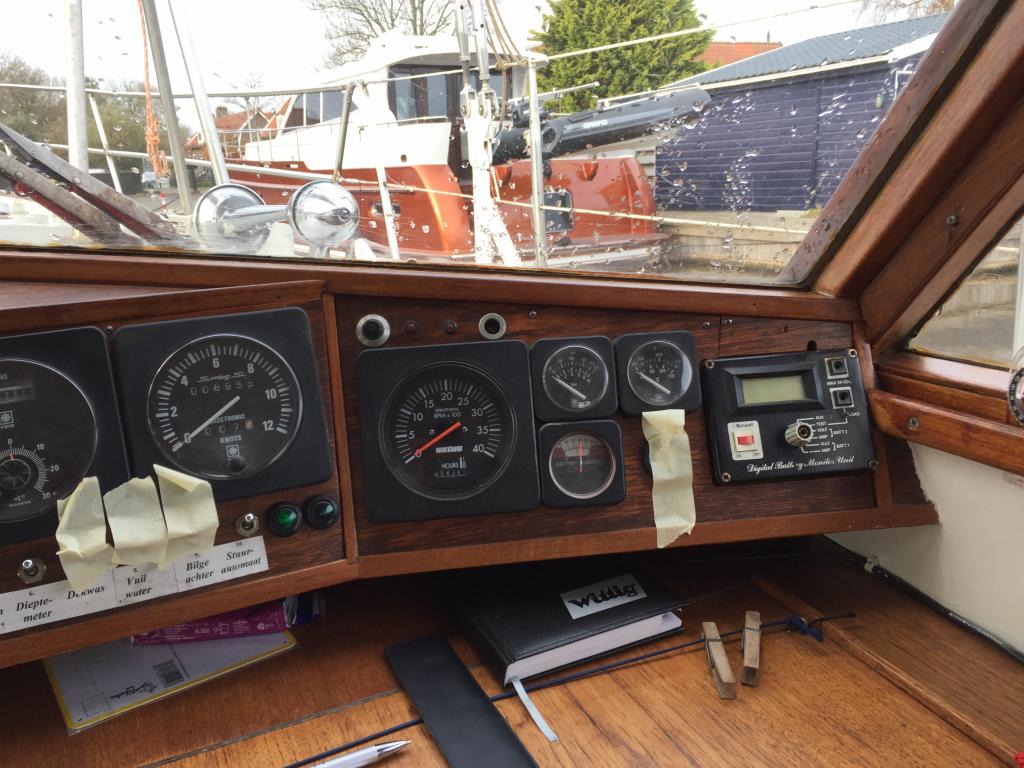

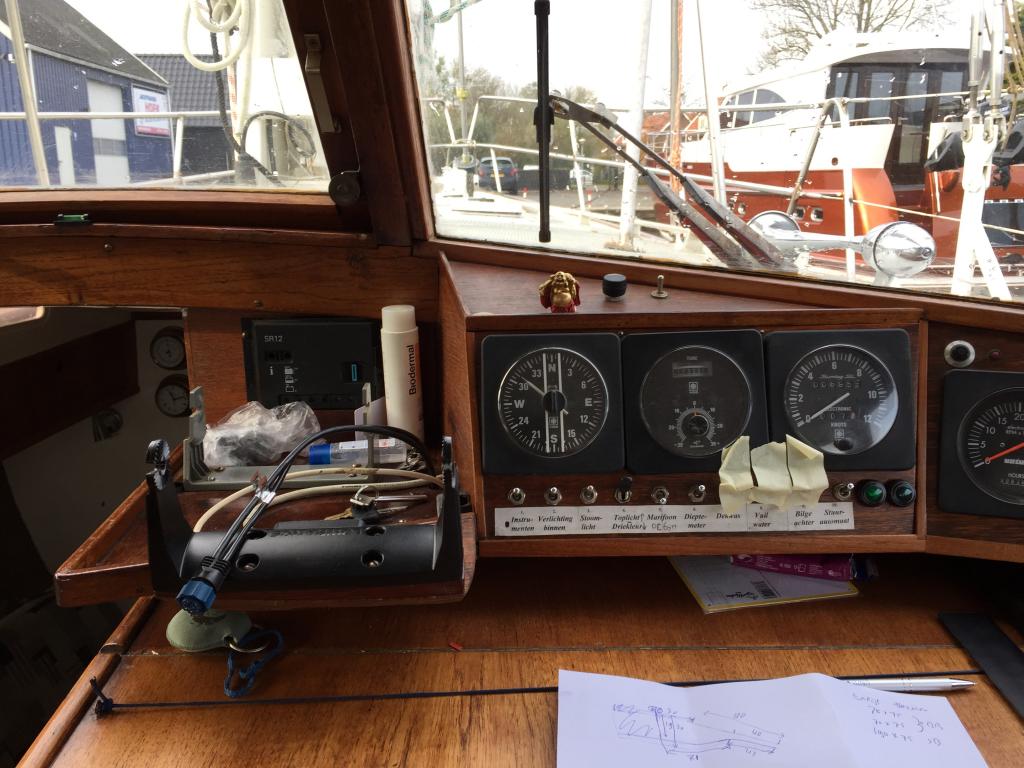

Bijgevoegd wat foto's van de situatie nu, let niet op de rommel

Altijd mooi als iemand aangeeft niet op de rommel te letten.
Dat is dan t eerste waar je naar kijkt

Mijn voorkeur zou zijn:
Alles op een centraal systeem (in mijn geval OpenCPN op een Windows-inimini-PCtje)
Daar kan je alle data flexibel op zetten...
Maar ik weet niet wat voor interfaces je huidige instrumenten hebben.

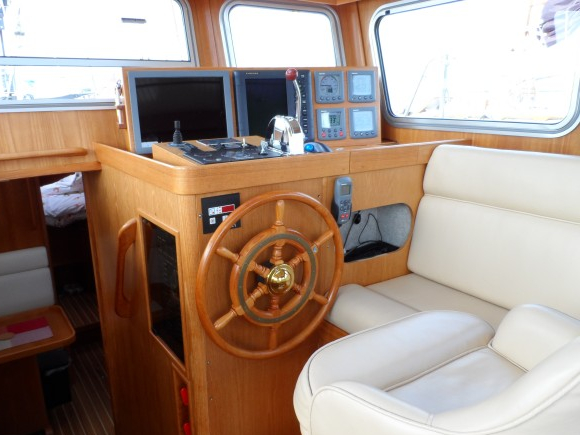

Als je alles wilt inbouwen wat je nodig hebt dan is mijn setup van 6 jaar terug misschien een bron van inspiratie. De meningen over wat 'nodig' is kunnen alleen wel verschillen. Ik ben in ieder geval tevreden met de opzet op de foto. Doordat de foto wat laag genomen is lijken de instrumenten het uitzicht te blokkeren. Dat is niet het geval, hoewel ik het liever nog iets lager had gehad. Dat was echter moeilijk vanwege de hoogte van het radarscherm. Sommige Amerikaanse bootbouwers hebben de neiging om met instrumenten het zicht naar voren behoorlijk te beperken. Daar zou ik voor oppassen. Verder zou ik tegenwoordig andere apparatuur kiezen: wel weer een van de 'betere' radarmerken, maar geen Raymarine. Ook omdat het geen NMEA spreekt.

V.l.n.r.: Plotter (Windows PC); Radar, Autopilot en Wind; twee repeaters.

De toekomst is digitaal ook voor de instrumenten.

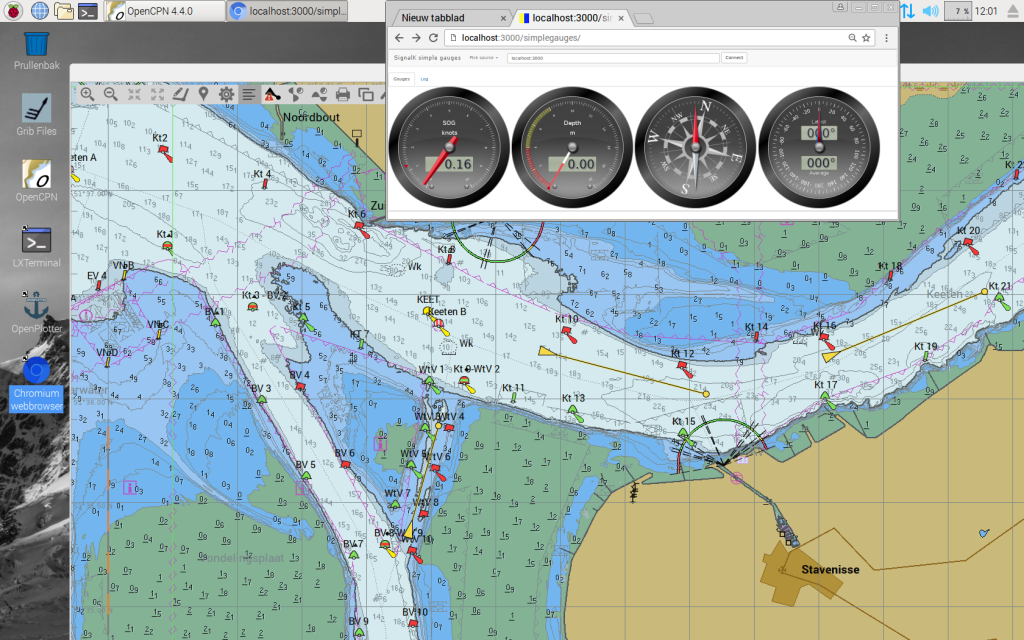

Hierbij een beeld van instrumenten in een browser met SignalK. Is nog wel toekomstmuziek, maar het werkt al wel. Hier met OpenCPN en OpenPlotter 0.9 op een Raspberry PI 3.

SignalK werkt in iedere browser en het kan ook nog draadloos. Ook allerlei andere instrumenten zoals motortemperatuur, toerental etc. zullen er zeker wel komen.

@noorderzon, bedankt voor de foto, hier kan ik zeker iets mee, zie ik het goed dat het schakelpaneel aan de zijkant zit?
Dat is bij mij ook een goede optie aangezien ik de schakelaars wil vervangen en ook meer schakelaars nodig heb dan ik nu heb.
Ik heb op het moment nog geen windmeter etc maar dat moet er inderdaad ook nog in komen, liefst alles op 1 schermpje.

@Brambo, dat ziet er inderdaad ook mooi uit op een scherm, ik heb een mac en krijg tot nog toe openCPN niet goed draaien en heb op de plotter kaarten van Navionics, ik heb me al zitten te vergapen aan een scherm van Raymarine waar alles op aangesloten kan worden maar dit ziet er eigenlijk top uit, als ik alles binnen op een scherm zou kunnen krijgen zou dat zeker mijn voorkeur hebben al zal ik een paar dingen als back up in het dashboard willen houden.
Helaas heb ik weinig weinig verstand van ICT dus het zal een tijd duren voor ik iets draaiende heb, ik zal het eens onderzoeken, wel zal het op mijn macbook moeten draaien omdat ik geen 230V aan boord heb en dat ook niet wil, alles draait op 12 V en zonnepanelen, ik wil niet afhankelijk zijn van walstroom of een generator.

{sponsor mode}

zie ook mijn nieuwe schermpje. www.star-tracking.com/multiview.html

Functionaliteit aan te passen naar je wensen!

{einde sponsor mode}

HendrikF schreef :
Klopt. Ook horizontaal bij de gashendel zit nog de bediening van boegschroef en ankerlier, een tanklevel indicator (schakelbaar tussen diesel- en watertank), motorpaneel, generatorpaneel, en bediening van kleppen voor dekwas etc.

@noorderzon
Alles binnenhandbereik dus, dat zit bij mij momenteel iets anders, de aan/uit schakelaar voor de boegschroef zit bijvoorbeeld onder het stapelbed in de punt, de meter voor de vuilwatertank onder de bank in de salon, etc. ik wil dus alles naar de stuurhut trekken en alle (oude) apparatuur die ik niet gebruik eruit gooien zodat ik ruimte krijg voor alles.
Boegschroef bediening zit bij mij buiten maar ik kan het paneel eventueel naar binnen toe meenemen en aan dat steuntje aan het plafond hangen, net als de bediening van de stuurautomaat, al is dat erg onhandig omdat hij alles "vergeet" als je hem loskoppelt van de unit.
Ikzelf denk er over om het hele stuurgebeuren eruit te halen omdat ik tot nog toe nooit binnen stuur, te weinig overzicht.
Ik ga in ieder geval zeker de schakelaars en zekering paneel op dezelfde manier inbouwen als bij jou, ik heb daar zat ruimte.
