Onderwerp: Alternator uitleg aansluitingen

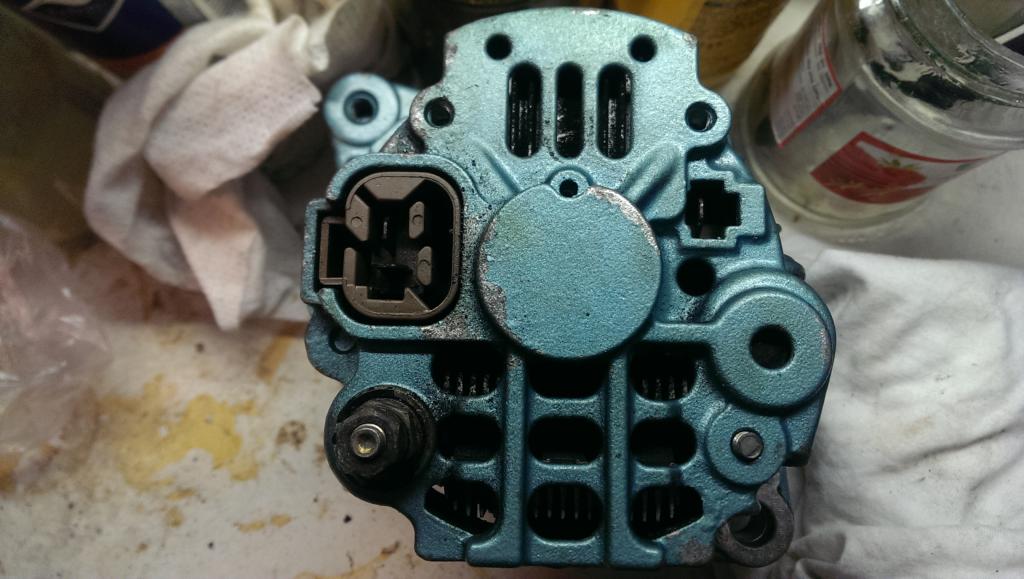

Wie kan mij duidelijk maken welke aansluitingen er op deze (Mitsubishi-sq4) alternator zitten?
Dus wat D+ etc. zou moeten zijn.

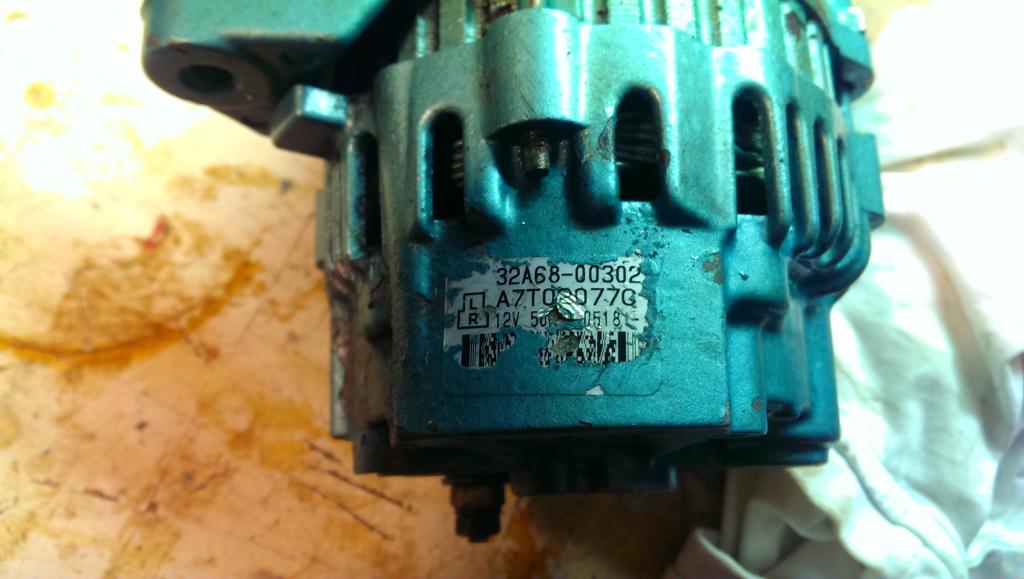

OEmnr.32a68-00302 / a7t02077c 50A - 12V

Misschien helpt dit plaatje iets.

afbeelding alternator

Vermoedelijk niet helemaal dezelfde, maar hier staan tenminste de benamingen bij de aansluitingen.
Hopelijk helpt het iets.

D+ is het laadlampje, bij problemen is het massa, als de motor draait en de alternator laadt is het 12V
B+ aansluiten rechtstreeks op de + pool van de accu
W puls signaal (fase) te gebruiken voor een toerenteller.

Tony2920 schreef :

Dat is hem denk wel. Ga hier eens verder op googlen. Thanks

Zeerover schreef :

Maar op mijn alternator staan geen symbolen. Dat wel ik juist graag weten.

bocasami schreef :
Als je gewoon (ook afbeeldingen) googelt op "Mitsubishi alternator"en het typenummer wat wel ergens op het huis zal staan vind je vrijwel zeker wel info.
Ik weet niet van welke motor deze alternator afkomt maar vaak kun je via de basismotor wel een workshopmanual vinden . Zo ben ik ook aan de workshopmanual van mijn Vetus ( is basis Mitsubishi) gekomen en daar staat alles inclusief complete revisie van de alternator ook in.
Ad

Yellow Boat schreef :

Het is idd een Mitsubishi motor. En kom nog niet echt verder dan de afbeelding zoals van Tony2920.
Ik zal de alternator toch moeten laten nakijken door reparateur. Thanks.
