Onderwerp: NMEA-Wifi converter

ilCigno: afgesplitst van het draadje
www.zeilersforum.nl/index.php/...rter-hlk-rm04#759089


Als er interesse is wil ik wel een nmea wifi converter maken. Maar dan dus met maritieme specs. Dus een fatsoenlijke voeding en ge-isoleerde nmea ingang.
Zodat de boel ook heel blijft als je de motor start.
En programmeerbaar. En dan ook een bluetooth interface voor de liefhebbers
Is een paar tientjes duurder. Dat wel.

@ roozeboos: Wil je niet van je brood beroven hoor
Zou wel een interessante uitbreiding van je portfolio kunnen zijn voor mensen die al een multiplexer hebben zonder wifi.

Grt Hans

Roozeboos,

Communicatie via Bluetooth zou best wel een mooie optie zijn.
De iPad dan kan ondertussen gewoon verbinding houden met internet via Wifi zolang dit beschikbaar is. Als de converter dan ook nog eens programmeerbaar is en 'solide' uitgevoerd,
dan lijkt me dit een zeker een product wat een 'paar' tientjes meerprijs t.o.v. de Chinese oplossing waard is.

Ja dat had ik ook inn mn achterhoofd.
Doe ik dan ook meteen . Of/of dus.

gerwinhaaijema schreef :

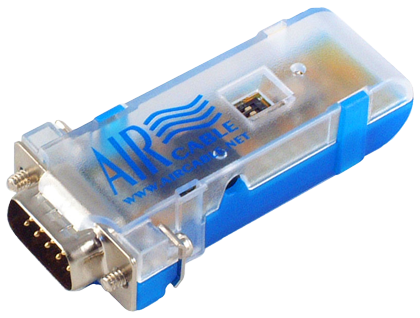

Voor Bluetooth gebruik ik dit,

www.aircable.net/products/serial5.php

Kost wel een paar centen maar werkt heel stabiel.

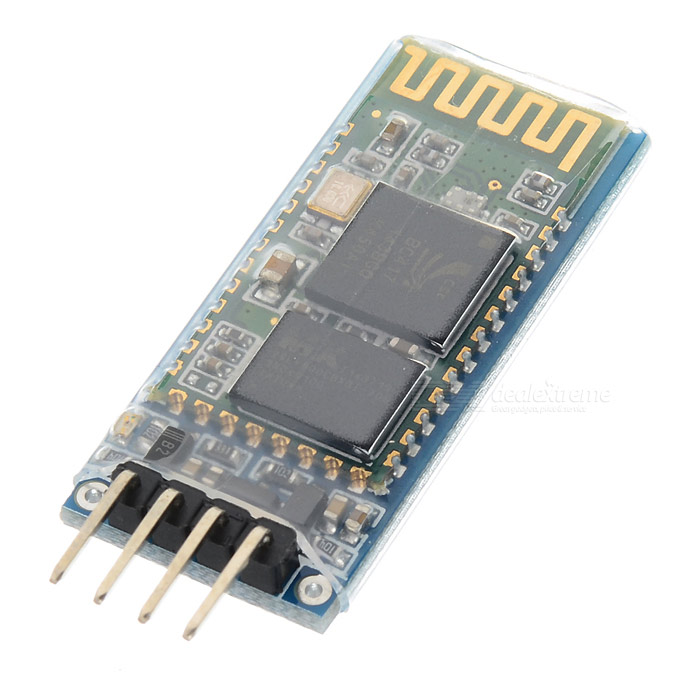

Ik gebruik dit soort moduletjes:


Ze zijn er ook zonder die pinnetjes er aan.
Ze kosten geen drol, en je soldeert ze zo in een mux er bij.
(Wel even vantevoren op de juiste baudrate programmeren.)
Vanaf dat moment spreekt de mux dus bluetooth.
Als je vervolgens op je mobiel of tablet een Bluetooth naar TCP en/of UDP convertertje draait, dan kan overal op het netwerk de stream worden opgepikt.

Je telefoon/tablet kan nog steeds gewoon met een netwerk verbonden zijn, wifi van de haven of 3G of 4G.

Nog even wat aan het uitzoeken geweest met dat soort bluetooth convertertjes.
Voeding is wel 5 V maar de logica draait op 3,3 V.
Heb je nog iets speciaals gedaan aan conversie ?
Bijvoorbeeld zo iets :
www.aliexpress.com/item/IIC-I2....99999999.279.EZsNfp

Voordeel is inderdaad dat je wifi vrij kunt houden voor je internetverbinding.

Grt Hans

Ding wat ik gebruikte was op 3.3V

Deze geloof ik:
www.dx.com/p/hc-06-wireless-bl...-238364#.V7RH8aLpyRI

omega schreef :
Een diode met de kathode aan de 5V output en de anode aan de 3V3 input werkt prima.
0V --> output trekt input laag via diode.
5V --> diode spert.

Een pull-up weerstand aan de 3V3 kant zorgt voor een duidelijk hoog signaal.

roozeboos schreef : Ben wel geïnteresseerd Roozeboos. Ik wil graag mijn NMEA gegevens kunnen doorzetten naar de iPad, maar heb eigenlijk geen multiplexer nodig; alles is op dit moment werkend aan elkaar geknoopt (NMEA0183 <> Seatalk1 <> Seatalk NG.) Alleen de verbinding met de iPad ontbreekt.

Ik lees dat zowel Wifi als Bluetooth kan. twee vragen daarover:
1) Kan je met Bluetooth dan ook AIS data oversturen naar de iPad op 38400 baud?
2) Heeft BT nog voor- of nadelen (energieverbruik, betrouwbaarheid etc.) ten opzichte van Wifi?

Lig nu in denhelder. Paar daagjes zeilen. De havenmeester noemt me hier meneer roosmux. Het moet niet gekker worden.
Maandag ga ik het printontwerp afmaken voor de 1 kanaals mux.
Komt goed

roozeboos schreef :
Wat valt er nog te muxen dan?

Niets natuurlijk, zal wel een grapje zijn.

@meneer Roosmux, kan je nog iets zeggen over de twee vragen die ik had?

Dat was de grap inderdaad. Niet zo'n beste,maar toch. . Zit nog een beetje in de adrenaline van de wasmachine voor den helder bij NO4 zo net.
Bluetooth moet snel genoeg zijn. In principe..
Ik moet dat testen.
Bt is wel point to point. Dus maar 1 verbinding tegelijk. Denk ik.
Ook daar kom ik op terug

roozeboos schreef :
En daarvoor heb ik dus een app, die het weer naar TCP/IP of UDP omzet

roozeboos schreef :
Stroom (springtij) tegen wind. Grappig toch?

It Paradyske schreef :
kijk, das de kracht van samenwerken. Hou ik van

Roozeboos, heb je wat vorderingen kunnen maken met je 1 kanaals wifi mux ?
Heb wel belangstelling, maar ongeduldig als ik ben twijfel ik over zelf knutselen, terwijl ik dit liever kant en klaar koop.... (voor een paar tientjes meer, waarvan akte)

Frodoo schreef : Pribt komt maandag binnen.
Paar dagen geduld nog

roozeboos schreef :
Hij is vast al klaar !!

ja hij doet het inderdaad al.
Moet nog even een stickertje voor komen enzo.

Dat heb je snel gefikst !

roozeboos schreef : Is de NMEA naar Wifi module al beschikbaar? Ik zou er graag eentje kopen, mooi cadeautje voor Sinterklaas!

Browse ik de halve wereld rond voordat ik in het forum kijk Ik heb een Raymarine interface box E85001 die ook een RS232 poort heeft voor NMEA. Die zou ik graag via Wifi beschikbaar krijgen. Nu zie ik verschillende oplossingen. Zelf doen zou kunnen maar liever voor een paar tientjes meer een plug en play. Dan is de roozeboos oplossing erg aantrekkelijk.
@ Roozeboos: is het ontwerp van 30 september al beschikbaar?

ja hoor die doet het inderdaad.
