Onderwerp: Updaten electronica

Zouden jullie op mijn ideeen wilen schieten? Wellicht hebben jullie nog andere inzichten o.i.d.

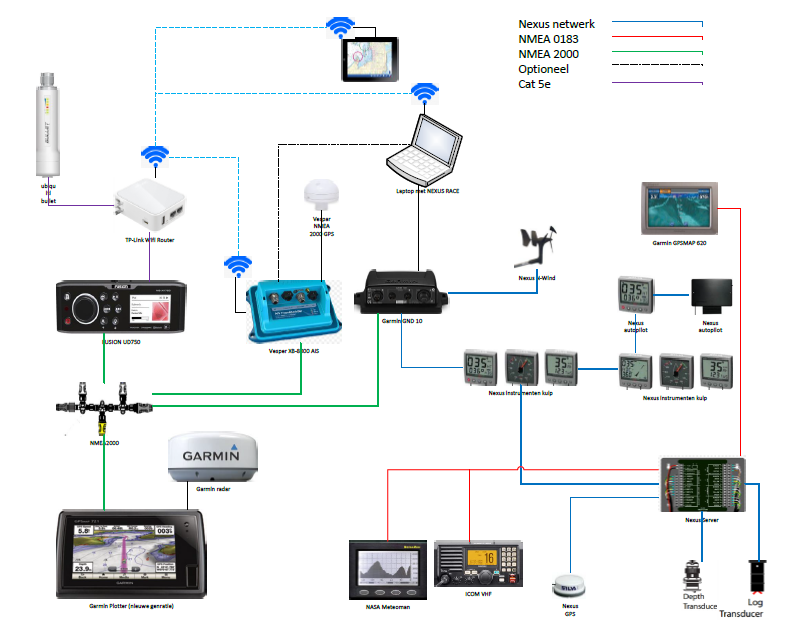

Ik heb een overzichtje gemaakt in Visio m.b.t. het geen ik nog wil aanschaffen in combinatie met wat er reeds gemonteerd zit.

Reeds in bezit en blijft:
- Nexus NX2 instrumenten, logs, windmeter, server en autopilot
- NASA Meteoman
- ICOM VHF/DSC
- Fusion 720UD
- Garmin GPSMAP 620 (voor buiten of backup)
-TP-Link wifi router
-Ubiquiti Bullet (wifi haven ontvangen)

Het idee is dat ik aan boord 1 wifi netwerk heb dat zowel internet (in de haven) als nmea data kan verzenden. Dit kan middels de Vespar AIS, deze kan als client worden gebruikt op de bestaande wifi router.
Daarnaast zou de Garmin GND 10 het mogelijk moeten maken dat de nieuwere Garmin plotters kunnen praten met het bestaand Nexus netwerk. (verlichting instellen, andere zaken die niet via enkel NMEA 0183 verzonden worden denk ik)

Ik zou dan moeten aanschaffen:
- Nieuwe generatie plotter van Garmin
- Garmin radar
- Ais transponder
- Garmin GND 10

Ik ben overigens gecharmeerd van Garmin daar ik reeds veel digitale kaarten in bezit heb (voor de GPSMAP620), deze zouden op de nieuwere plotters ook moeten werken. Tevens zeer tevreden met het Nexus systeem dat reeds enige tijd in bezit is van Garmin. (compatibiliteit middels GND 10)

1e schot:
Waarom wil je internet en nmea op hetzelfde netwerk? Lijkt me dat je een "kritisch" navigatie netwerk mogelijk niet bloot wil stellen aan de risico's van internet.

Ziet er verder netjes uit!

Dag ManneeB,

Tja, daar zit mijn twijfel ook wel wat, het zit hem meer in het feit dat het "nice to have" is. Ik zou dan onderweg in EU middels een dongle internet kunnen hebben zonder weer met de tablet verbinding te maken met een andere router. Tevens zou ik dan de Fusion radio via wifi kunnen aansturen i.p.v. het beperkte bereik van bluetooth. Dit is natuurlijk ook "nice to have".

Tevens twijfel ik om überhaupt Nmea dat via de wifi te verzenden, daar de tablets/smartphones reeds uitgerust zijn met een GPS.
AIS en radar data zou eventueel ook nog via de Garmin app vanaf de plotter-wifi verzonden kunnen worden. Hierdoor zou ik een goedkopere AIS transponder kunnen aanschaffen of i.i.g. geen MUX hoeven aanschaffen. Dit zou dan weer niet kunnen met mijn NV charts app.

Ik het liefst een stabiel systeem echter hou ik ook wel van gadgets en uitgebreide mogelijkheden.

Ik twijfel tevens over het nut van de Garmin GND 10, volgens het apparaat wordt het mogelijk om te praten tussen het NMEA2000 netwerk en het oude Nexus netwerk, hetgeen betekend dat ik vanaf de plotter de verlichting van de instrumenten kan aanpassen, welicht de stuurautomaat kan aansturen etc.
Ik heb echter geen id en wellicht volstaat het verbinden van de NMEA 0183 poort van de server met een MUX of de in/out van de plotter?

Van wifi en dergelijke weet ik te weinig, maar wat is precies je vaardoel met de boot? Ik lees Europa? Zijn dat vakantietrips grofweg in de Noordzee? Of juist langere trips inclusief Middelandse zee?

Dat zou voor mij namelijk flink uitmaken. Een "gadget"boot lijkt me leuk, maar op zee zou ik toch echt liever gaan voor een "navigatie" boot en voor de gadgets iets aparts, gescheiden van de rest.

Doel is langere tijd op reis waarvan een substantieel deel in europa, maar ook verder. Niets staat echter vast en dat vinden we fijn . Ik ben het met je eens dat je het allemaal dan beter simpel kunt houden, er zit echter wel redundancy ingebouwd.
De GPS Map 620 kan zelfstandig opereren op accu (twee accu's), tevens de grotere mits 12v gevoed. Er is een backup stuurautomaat die op het stuurwiel gemonteerd kan worden. Tevens kan de telefoon of tablet gebruikt worden als plotter mits aangesloten op de accu's en daarnaast nog een draagbare GPS met openseamap kaarten.
Wellicht richten we ook nog een laptop in met opencpn en openseamap kaarten en NV verlag kaarten.

Buiten dat vind ik het fijn wat mogelijkheden te hebben om mee te "prutsen" maar met een goede stabiele basis.

Ik zou de Vesper AIS niet nemen maar in plaats daarvan een simpelere AIS zonder gadgets en een goede multiplexer met bekabeld Ethernet, bijvoorbeeld de miniplex-3-e. Je hebt dan 1 goede betrouwbare server van scheepsdata in het netwerk in plaats van drie. De zwakke punten in het huidige ontwerp vervallen: De wifi koppeling tussen AIS en TP-Link en de meervoudige koppeling van de PC (Via USB wat data krijgen en via wifi/Ethernet ook). De NMEA0183 apparaten sluit je op de multiplexer aan, en niet meer op de nexus server. Het nexus network wordt daarmee een afgesloten segmentje, dat alleen informatie deelt via de GND10. Op de miniplex kan je precies aangeven welke data waarheen gaat. Eventuele meervoudige data kan je filteren, of d.m.v. prioriteit sturen. Je hebt bijvoorbeeld snel meerdere GPS-en in je netwerk. De minplex sluit je met bekabeld Ethernet aan op de TP-Link. Die ik overigens zou vervangen door een iets professioneler apparaat dat ook 4G ondersteunt. Maar dat doet aan het concept niets toe of af.

Om in een netwerk scheepsdata en een internet gateway te hebben vind ik volstrekt nomaal. Ik zou niet ander willen. Waarom zou je daar bang voor zijn?

Ik wist niet dat dat je de Fusion ook via wifi/Ethernet kon bedienen. Dacht alleen via Bluetooth of NMEA2000. Ik ga daar eens induiken.

Thanks, weer wat uitzoekwerk, zal de flowchart er ook even op aanpassen

Heb je ook een tip voor een goede 12v router?

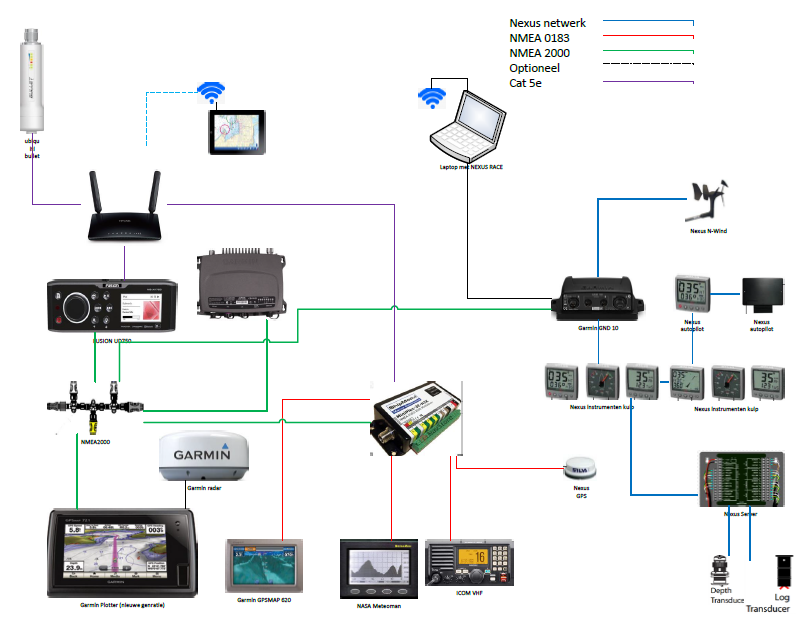

Updatetje op de flowchart:




Is dit beter/ stabieler?

AIS van Garmin heeft tevens een ingebouwde splitter, echter niet voor de FM radio. Hier zou ik eventueel ook een andere kunnen plaatsen of een dedicated antenne voor de AIS.

Netjes. Enige wat ik niet snap is waarom je de PC nog met USB koppelt aan de GND10. Kan de PC niet al zijn data ontvangen via ethernet kabel of wifi vanaf de router/switch?

Aan boord van onze boot is de Miniplex het hart van het systeem. Hier komt alle navigatiedata bij elkaar. De Nmea183 direct, de Seatalk via een Seatalk Bridge en de Nmea2000 via een Actisensense Ngw1Iso. Vanaf de Miniplex gaat een ethernet verbinbing naar de Wifi router. Op het moment is dat een D-Link 685. Deze heeft als voordeel dat je er een ethernet Wifi client (Ubiquiti) en een 3G Usb dongle (Huawei 353) aan kunt hangen. De 3G of WiFi nternetdata en navigatiedata heb je op hetzelfde wifi netwerk beschikbaar. Tevens kan er een Solid State Disk in de router zodat hij ook als Nas kan fungeren. De D-Link 685 is al wat ouder maar werkt prima en is nog wel op eBay te koop voor zo ongeveer 75 Euro.

Als het kan ook de radar en garmin ploter op de router aansluiten via netwerk uitgang. Zodat je op de pc ook de rader overlay heb en alle data via udp kan ontvangen. De meeste radar en plotters hebben een netwerk verbinding 100mb waar over ze communiceren.

De pc via usb aan de GND10 kopellen heeft het voordeel dat je het FDX programma van nexus kunt gebruiken voor het kalibers van de NX2 instrumenten.

Als je de Miniplex gebruikt sluit dan ook de nmea out van de VHF aan zo krijg je ook informatie zoals DSC, DSE.
