Onderwerp: Buzzer toevoegen: waar ?

Buzzer toevoegen: waar ? 03 mrt 2017 11:59 #814370

  • Vronsky
  • Vronsky's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 356
Hallo,
Ik wil een zoemer toevoegen aan de oliedruk sensor, voor een akoestisch signaal als de oliedruk wegvalt.
Ik heb nu alleen een amber lampje.

Hierbij een link naar het elektrisch schema (MD2B) >>


de gele lijn is de voeding van de oliedruk-lamp vanaf de accu
de rode lijn loopt naar de oliedruk-sensor die met de massa is verbonden

Gaarne jullie advies (voor dat ik de zekering laat doorslaan, of erger..).

THANKS,
V.
Laatst bewerkt: 03 mrt 2017 12:08 door Vronsky.
Alleen ingelogde leden kunnen reageren.

Buzzer toevoegen: waar ? 03 mrt 2017 12:27 #814374

  • Kptrob
  • Kptrob's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 200
Ik zou zeggen,vanaf de gele lijn ergens aftakken en naar een zoemer en van de zoemer rechtstreeks naar de min.
Even uitrekenen of er niet te veel vermogen wordt getrokken voor de bestaande zekering.
Alleen ingelogde leden kunnen reageren.

Buzzer toevoegen: waar ? 03 mrt 2017 12:41 #814378

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Die zekering merk je vanzelf wel en is tenslotte alleen maar om je bedrading te beveiligen.

Zoemertje kan je parallel over je lampje zetten.

Desgewenst kan je het lampje vervangen door een weerstandje.

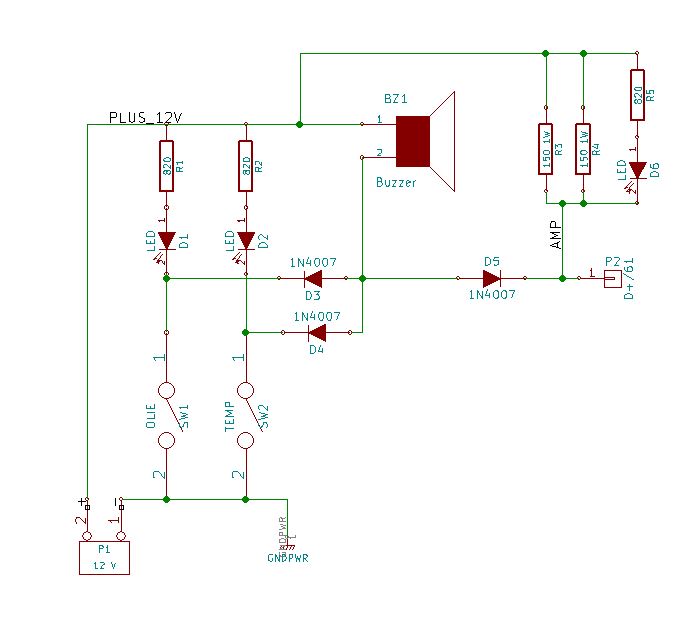

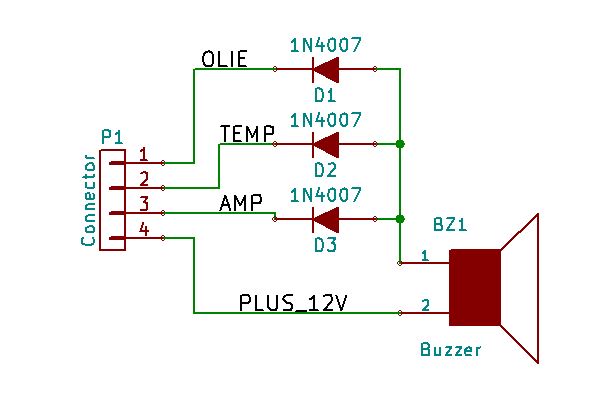

Hieronder schemaatjes van eerder op het forum geplaatste schakelingetjes.


May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

Buzzer toevoegen: waar ? 03 mrt 2017 12:46 #814379

De druksensor(18) schakeld in de min (rode lijn). Het olielampje(4) krijgt +12 volt van het contact(1) via 6 en 3. Die gele lijn moet je dus vergeten. Dat is de 12 volt voeding naar de toerenteller(5) toe.

Een 12 volt beeper sluit je aan parralel aan het lampje. Dat is dus tussen de 12 volt van het contact en de druksensor(18). De druksensor(18) verbind het lampje (en de beeper) met de min als het fout gaat, maar het werkt alleen als het contact aan staat. Als het contact uit staat is er geen 12 volt.
Laatst bewerkt: 03 mrt 2017 13:18 door Joshua Slocum.
Alleen ingelogde leden kunnen reageren.

Buzzer toevoegen: waar ? 03 mrt 2017 16:28 #814420

  • Kptrob
  • Kptrob's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 200
Kptrob schreef :
Ik zou zeggen,vanaf de gele lijn ergens aftakken en naar een zoemer en van de zoemer rechtstreeks naar de min.
Even uitrekenen of er niet te veel vermogen wordt getrokken voor de bestaande zekering.

Parallel over het lampje bedoel ik.
Alleen ingelogde leden kunnen reageren.

Buzzer toevoegen: waar ? 03 mrt 2017 19:39 #814450

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31706
Ik gebruik deze:
www.velleman.eu/products/view/?id=16127

Waarbij de + op de gele kant zit en de rode op de pulstoon. De continuetoon zit vast aan een motor temp. schakelaar.
Zo kan ik blindelingshet verschil horen tussen oliedruk en koelwater temp.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.
