Onderwerp: GPS-muis rechtstreeks aansluiten op marifoon

Dit onderwerp is al meerdere keren voorbij gekomen, toch kan ik mijn info niet vinden.

Door dit forum deze winter op het idee gebracht om een gpsmuis rechtstreeks aan de dcs marifoon te koppelen. Via een link op het forum uitgekomen bij een goedkope (ivm uitproberen cq knutselen) gpsmuis in een ver land. Na 4 week mocht ik dit apparaat in ontvangst nemen.
Vol goede moed naar de boot om e.e.a. te verbinden.
Echter de kleurtjes zijn net even anders alsook de omschrijvingen.

Welke techneut kan mij vertellen hoe ik dit kan aansluiten.

De voeding die de marifoon geeft (13,8V) is teveel voor de gpsmuis.
Dit heb ik al opgelost door een usb lader (werkt prima, althans de gps muis knippert zoals hij hoort te doen).
Alleen het NMEA moet gekoppeld worden aan de marifoon.

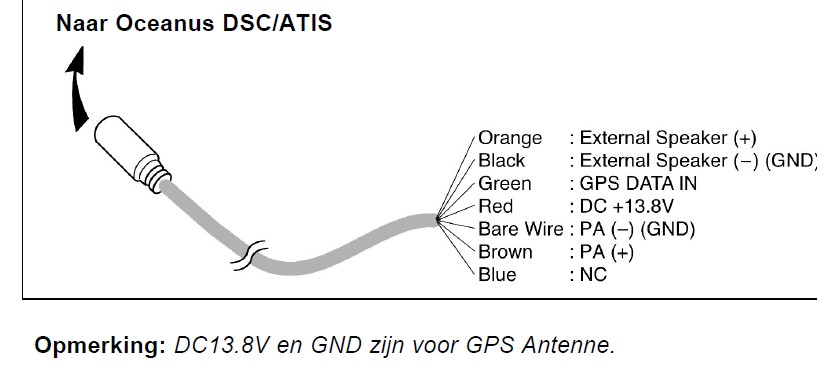

De marifoon

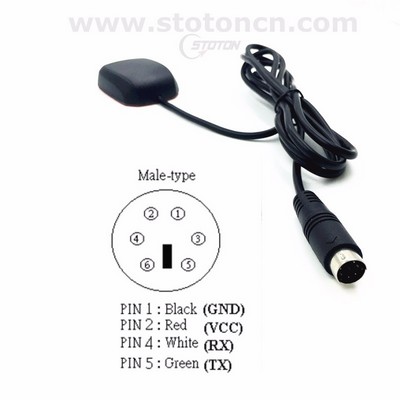

De gpsmuis



Groet

Gerrit

Normaal gesproken van je gps pin 5 (TX) aan de GPS DATA IN. En gps GND aan de marifoon GND.
Hoop dat je genoeg signaal hebt van de GPS (5V) om de marifoon te overtuigen dat er een logische '1' op de ingang staat. Kwestie van probereren.

En anders een RS232 - TTL converter ertussen.

Maar check het ding eerst even op een PC of ie echt op 4800 Baud staat

It Paradyske schreef :
Goeie. Ik heb hem even gegoogled en het ding draait op 9600Baud

nl.aliexpress.com/store/produc...594_32654803415.html

hmm, een hoop gepruts. en dan werkt het niet eens..

Ik heb er ook een voor je in mn webshop. 12 volt in ->Sirf iV gps -> nmea 4800 baud uit.

en binnen 1 dag in huis...

Waarschijnlijk heb je volkomen gelijk Roozeboos. Ik wist dat ik het bij je kon kopen, maar het avontuur was me wel een paar centen waard. Ik heb het niet nodig voor de communicatie en de navigatie, maar voor de fun. Met technische hulp zelf aan het solderen. Ik dacht dat ik het allemaal had uitgedacht voor ik het gekocht heb, blijkt niet zo te zijn. De baudrate over het hoofd gezien.
Hiermee stopt dit geknutsel.

Alle reageerders bedankt.

Groet
Gerrit

WhyWorry schreef :
je doet je nickname wel eer aan

kan die marifoon niet op 9600 baud ontvangen?

In de handleiding van de marifoon wordt daar niet over gesproken.
In die handleiding staat wel dat je de GPS moet afstellen op 4800......

En inderdaad leek me dit even leuk uitproberen, jammer dat het zo kort duurde.
Maar WhyWorry....

marifoons gebruiken in het algemeen 4800 bps. Instellen kan niet.

Welk type is het exact? Want ik zie ze er ook van Stoton met PS2 op 4800 Baud.

Vaak kan je die dingen ook wel omschakelen naar 4800 Baud, is een simpel commando.

kijk ff op pagina 58 van deze pdf www.u-blox.com/sites/default/f...8UBX-13005250%29.pdf

verder moet je ff rekening houden, welke voedingspanning de unit verwacht.

baudrate en setences zijn meestal te wijzigen bij de receivers je moet alleen weten hoe.

verder info en software hier te vinden:
www.u-blox.com/en/product/u-center-windows
untanux.lt/u-blox-gps-receiver-module-tutorial/
code.google.com/archive/p/ardu...bloxGPSTutorial.wiki

Ik heb even gekeken maar ik heb echt het exemplaar besteld van 9600 baud.

@henkvd: dat is wel heel veel informatie voor mij. Ik ben al even flink aan het inlezen en heb de software geinstalleerd. E.e.a. wil nog niet op het scherm komen. Ik zal me er nog even fink in moeten verdiepen.
In ieder geval bedankt voor de informatie en de hulp.

Gerrit

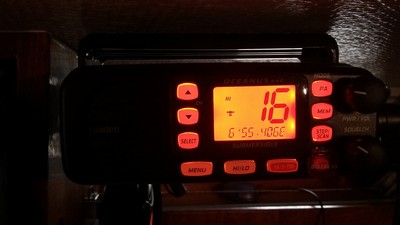

Gelukt
Vanmorgen mijn oude USB-gpsmuis van zijn stekkertje ontdaan (met de combinatie van deze Haicom gps met laptop heeft het altijd goed gewerkt, 4800 baud) en daarmee naar de boot gegaan. Nadat het eerste advies van @rooiedirk niet werkte, het tweede advies (kwestie van proberen) opgevolgd en inderdaad ik kreeg gegevens van de gps in mijn marifoon. Door niet de TX aan te sluiten maar de RX.
Werkt prachtig en start snel op.
Door mijn Windows10 kon ik de gpsmuis toch al niet meer gebruiken, maar vond het wat jammer om hem 'kapot' te maken. Vandaar mijn goedkope keuze voor Aliexpres.



Groet
Gerrit

Mocht je de andere nog om geprogrammeerd wensen, dat wil ik wel gratis doen in een bubbelenvelop versturen met retour postzegels, ik doe dit alleen bij de U-blox chipsets, vindt het zonde als de spullen anders in een la verdwijnen.

Hallo allemaal,
Ik heb een zelfde soort probleem: ik heb een GPS- receiver (GPS Receiver - GP-20U7 (56 Channel)) die blijkbaar standaard op 9600 baud staat. Ik probeer hem op mijn ICOM m411 marifoon aansluiten maar dat werkt niet (ik lees hier ergens dat het 4800 baud moet zijn). Hoe kan ik deze GPS omschakelen naar 4800 baud? Is dat een beetje te doen?
Groeten,
Rick

@rick Ik ben bang dat dat Moduletje een brug te ver is, de 3,3V en de RX is niet aangesloten.
De specs suggereren dat het een U-blox is, maar ik heb mijn twijfels.
Hoe ga je die 3,3 volt voeden dan?
Je kan het proberen met de tips van Henk hieronder, je moet dus nog wel de rx solderen.

cdn.sparkfun.com/datasheets/GPS/GP-20U7.pdf

Het is zeker geen u-Block, ze durven er met geen woord over te reppen.

Onze jongste teamlid is laatst ook genept. Alibaba biedt een module aan al u-Block voor 25,- maar is pure nep. Alibaba niet meer thuis. Aanbieder liegt datie groen ziet.
later een echte u-Block getest er naast.
Nep u-block 3 satelieten.
U-block zelf 16 satelieten.

Op dezelfde antenne.

OK mensen, bedankt voor alle info; duidelijk een miskoopje dus. Inmiddels heb ik mijn handheldGPS (Garmin 76) aangesloten en dat werkt perfect.

Je weet niet wat je krijgt bij aliexpress maar ik heb altijd mijn geld terug gekregen als het niet klopte!
Gewoon op tijd klacht indienen en op tijd antwoorden op de mails.

Maar deze module is van Sparkfun die zou ik toch vertrouwen, zij zeggen:
"This 56-channel GPS module, that supports a standard NMEA-0183 and uBlox 7 protocol" Los van het probleem dat het misschien niet gaat werken met je applicatie verwacht ik wel dat je hem met u-center zou moeten kunnen programmeren? Zo niet moeten we eens even met Sparkfun gaan praten!

Bedankt voor je uitgebreide info ZP.
Helaas gaat mijn kennis niet zover dus ik ga even op zoek binnen mijn kenissenkring naar iemand die dat voor me kan doen. Ondertussen ben ik geholpen met de aansluiting op mijn eigen handheld Garmin
Rick
