Onderwerp: RTL SDR -> openCPN

RTL SDR -> openCPN 03 apr 2017 07:39 #822999

  • hruiten
  • hruiten's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 492
Goedemorgen!

Ik kwam hier op het forum tegen dat je met een rtl sdr dongle ook ais in opencpn kan krijgen.. Gaaf! dus dongle besteld, colinneare antenne in elkaar geknutseld, openCPN had ik al, plugin geinstalleerd en... niks...

Waarschijnlijk doe ik dus iets verkeerd.
via SDR# zie ik wel signalen dus de dongle doet het gewoon.
Als ik echter in openCPN de plugin start komt er te staan dat RTL_FM uitgevoerd word en AISMON.
Er komt echter gelijk een melding dat AISMON weer gestopt is. Als ik via de command prompt RTLFM laat draaien (ik kopieer gewoon de opdrachtlijn die ik in openCPN zie) hoor ik allemaal piepjes dus dat gaat goed geloof ik. Alleen nu de vraag: waarom stopt AISMON gelijk?
en moet ik nog meer doen dan alleen de plugin installeren en activeren?

Alvast bedankt!
Laatst bewerkt: 03 apr 2017 07:40 door hruiten.
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 03 apr 2017 07:46 #823001

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3117
Ik gebruik niet de plugin van OpenCPN, maar die van OpenPlotter en werkt daarna in OpenCPN.

Een RTL-DSR dongle is voor TV ontvangst gemaakt en om een goede AIS ontvangst te verkrijgen moet je het ding instellen en calibreren.

Je ontvangst wel wat, maar waarschijnlijk geen AIS signaal.

Bram
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 03 apr 2017 08:39 #823017

  • hruiten
  • hruiten's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 492
brambo schreef :
Ik gebruik niet de plugin van OpenCPN, maar die van OpenPlotter en werkt daarna in OpenCPN.

Een RTL-DSR dongle is voor TV ontvangst gemaakt en om een goede AIS ontvangst te verkrijgen moet je het ding instellen en calibreren.

Je ontvangst wel wat, maar waarschijnlijk geen AIS signaal.

Bram

Dag Bram,

Als het goed is gebeurt dat toch al in de RTL_FM en AISMON?
als ik het goed begrijp haalt RLT_FM de data binnen en zet die om richting een UPD poort 127.0.0.1 en AISMON kan daar de AIS data weer uit filteren.
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 03 apr 2017 09:37 #823036

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3400
Misschien dat DIT kan helpen?
Be nice, or go away.
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 03 apr 2017 10:32 #823058

  • hruiten
  • hruiten's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 492
Bram en Dirk,

Bedankt voor de antwoorden, het werkt dus niet zo simpel als ik denk.

dus dat word een PI aanschaffen met openplotter OF eerst maar even via een aantal programma's het in m'n windows aan de gang krijgen. maar met alleen de plugin gaat het dus niet werken.

ik zal dat forum wel ff doorspitten wat je doorgelinkt hebt. ;)
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 11 dec 2018 10:19 #1004329

  • NielsvdB
  • NielsvdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 42
brambo schreef :
Ik gebruik niet de plugin van OpenCPN, maar die van OpenPlotter en werkt daarna in OpenCPN.

Een RTL-DSR dongle is voor TV ontvangst gemaakt en om een goede AIS ontvangst te verkrijgen moet je het ding instellen en calibreren.

Je ontvangst wel wat, maar waarschijnlijk geen AIS signaal.

Bram

Wat bedoel je met de plugin van OpenPlotter? dat je de hele install van openplotter gebruikt neem ik aan daar heeft iemand anders niet zoveel aan zeker met een windows systeem.

Zelf binnen ubuntu linux 18.10 een build from source gedaan van de plugin, helaas gaat dit niet zonder fouten tijdens het compileren. Dus ik gebruik nu de opencpn plugin voor 16.04, dit functioneert helaas nog niet. RTL-SDR plugin komt met een failed to open van RTL_AIS. rtl-sdr werkt maar de plugin nog niet.
Compromis 777 en aan het experimenteren met de NUC met OpenCPN, WiFi Hotspot, Wifi NMEA 0183 met Lubunutu OS The Lightweight Qt Desktop Environment
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 11 dec 2018 10:34 #1004333

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3117
De software voor het calibreren is gewoon aanwezig in OpenPlotter.

Openplotter menu openen en kijken bij tools. Daar zie DSR ontvanger.

Instelling staat hier op:

Gain 49.6

Band GSM900

kanaal 13

Correctie (PPM) 31.354

De aangeven waarden kunnen natuurlijk wel anders zijn.

Maar daarna wel fijn afstemming doen voor je juiste waarde en daarna AIS ontvangst weer aanvinken.

De fijnafstemming kan wel eens wat varieren.

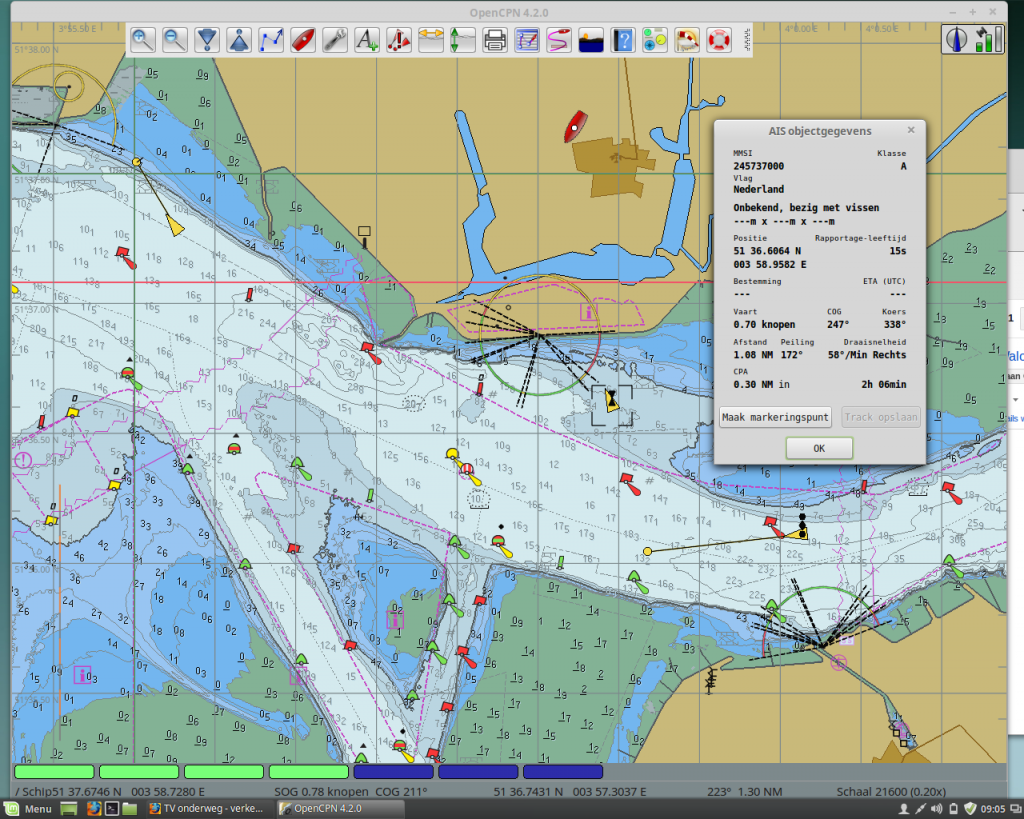

En dan zie je dit in OpenCPN. En als je wat langer wacht verschijnt ook de scheepsnaam.




Bram

Zo'n dongle kost circa € 10,- plus een oude marifoon antenne. Die dongle gebruikt wel wat stroom. Mogelijk niet verstandig deze uit de RPI te voeden. Maar een actieve USB hub te gebruiken. Antenne hangt hier gewoon binnen achter een raam aan de gordijnrail.

Werkt hier al heel lange tijd. Dagelijks zie ik diverse schepen voorbij varen.
Laatst bewerkt: 11 dec 2018 10:41 door brambo.
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 11 dec 2018 17:20 #1004444

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14591
Om met de goedkope SDR dongles geen extra problemen te introduceren kan de gain het beste rond de 30dB staan. Als je een buiten antenne hebt of bovenin de mast dan mag 25dB ook nog wel voor een in enige mate betrouwbare ontvangst.
Bij een te hoge gain wordt de ontvanger door b.v. P2000 signalen zeer sterk nadelig beïnvloed.

De PPM correctie van de goedkope dongles ligt tussen de 50-70ppm, dit kan behoorlijk veel verschil maken met de gevoeligheid, of liever gezegd het ontcijferen van de data.

Ik heb hier ongeveer 6 SDR dongles, 2 goedkope en 3 duurdere (<0,5PPM). Die duurdere gebruik ik professioneel als meetgereedschap voor Radio en AIS inspecties.
De ontvangst gevoeligheid van de SDR dongles valt wel tegen, daar heb iki op ZF al uitvoerig verslag over gedaan.

Voor de speilerij is een SDR dongle leuk.
Communiceren kost soms geld, niet communiceren kost vaak meer.....
- Echte schippers dragen nooit een rode broek.........
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 11 dec 2018 18:00 #1004452

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3117
Het is natuurlijk geen volwaardige AIS ontvanger. Maar het werkt hier al een paar jaar probleemloos.

Voor dit bedrag (€ 10,-) is het ook eenvoudig om het eens te proberen. Als je in de buurt van een vaarwater woont is het interessant om te zien wat er allemaal vaart.

PPM instelling doe je eenvoudig met de fijnafstemming.

Met OpenPlotter heb je het geheel zo aan de praat en komen de AIS objecten direct op het kaartplotter scherm van OpenCPN.

De chipset is RTL2830U. Er zit wel een kleine antenne bij maar die kun je beter niet gebruiken. Die is bedoeld voor Digitenne ontvangst, waarvoor de dongle is ontworpen.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

RTL SDR -> openCPN 17 dec 2018 10:22 #1005957

  • NielsvdB
  • NielsvdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 42
Dank voor de info!

Nu ik deze winter lekker aan het hobbyen ben met linux en opencpn. Merk ik dat wanneer ik niet voor openplotter op een raspberry pi ga, daarmee dus zelf linux installeer en configureer het beste uit kan gaan van een LTSR versie van bijvoorbeeld Ubuntu (16.04).

De 18.10 versie of andere linux versie die recenter zijn levert meer werk op, dwz zelf vanaf source compileren van diverse zaken nodig voor RTL SDR.

Wat interessant kan zijn voor de hobbyist. Skyware linux
skywavelinux.com/
RTL SDR voorbereid al aanwezig.
op basis van Ubuntu 16.04 dus opencpn installeren kan eenvoudig, net als de plugins.
Even als virtual machine geïnstalleerd binnen vmware workstation en de Dongle wordt direct herkend zonder de handmatige acties die ik allemaal heb moeten uitvoeren.
Ik heb een aliexpress dongle met de bekende realtek chip gekocht.

Ik heb wel de 1.2 versie van de plugin voor opencpn RTLSDR gecompileerd en geïnstalleerd. De versie in opencpn gaf aan 0.4 vanaf de repository voor ubuntu platform van opencpn. Dat lijkt dus hopenloos achter te lopen.
Compromis 777 en aan het experimenteren met de NUC met OpenCPN, WiFi Hotspot, Wifi NMEA 0183 met Lubunutu OS The Lightweight Qt Desktop Environment
