Onderwerp: Wifi-multiplexer installatieprobleem

Ik heb een Star-tracking wifi multiplexer aangeschaft, maar ik krijg de installatie niet voor elkaar: ik krijg geen signaal op mijn iPad (of laptop).

Kan iemand me wat ondersteuning/richting geven?

De situatie:
- een standard horizon gx 2200 (met ais dsc en gps). Ik heb het ais signaal (plus en min) aangesloten op NMEA 4 poort en ingesteld op 38400 baud
- een iPad met iSailor en als extra aankoop de modules voor NMEA gps en ais. Ik maak verbinding met de WiFi ssid. Ik heb het poortnummer op de multiplexer ingesteld op 10110 en dit in iSailor ook zo aangegeven.
- een Windows 10 laptop die ik via de USB heb aangesloten op de multiplexer, om deze te kunnen instellen. Verder heb ik opencpn geïnstalleerd.

In iSailor blijven de GPS locatie en het Ais-scherm leeg, terwijl de Marifoon wel deze gegevens wel op de display toont. In opencpn kan ik het opstarten van de multiplexer volgen via het Debug-venster. Ik zie dan o.a. dat compoort 4 wordt geopend. Daarna lijkt er helemaal niets te gebeuren/binnen te komen.

Ie er iemand die wat stappen met mij kan doorlopen?

Draai de plus en de min van nmea eens om op de multiplexer. Dat kan straffeloos.

Heb je verder in de matrix aangegeven dat nmea 4 door moet naar usb en wifi (vinkje)?

Kijk eerst even in het diagnosescherm van de multiplexer software. Dan kijk je rechtstreeks mee op de multiplexer. Daarna checken of je de software van de multiplexer hebt afgesloten en dan pas
Opencpn verbinden met de compoort. (Een compoort kan niet voor twee dingen tegelijk worden gebruikt).

Beste Martin,
had je net toevallig een email gestuurd.
als het nog niet duidelijk is of niet lukt hoor ik het graag.
je kan altijd bellen.


Chris

Dank je!

Plus en min omdraaien ga ik nog proberen, alhoewel ik plus gewoon op de plus heb, maar proberen kan dus geen kwaad.

Het diagnosescherm is en blijft zwart. Als ik de instellingen opvraag verdwijnt het tabbladje van het diagnosescherm. Hoort dat?? Dat lijkt me niet? Bij matrix heb ik in de vierde kolom alle opties aangekruist. Bij OpenCPN (via de debugvnster) kan ik wel wat info voorbij zien komen als ik de Multiplexer opnieuw aanzet, maar daarna blijft ook daar het scherm zwart (wit).

Ik heb inmiddels ook van Chris wat suggesties gekregen die ik inmiddels ook heb geprobeerd, maar alsnog tevergeefs. Ik zal hem morgen even proberen te bellen...

Ik zal zometeen een update van het instelprogramma online zetten.

Door het opvragen weet het programma aan de hand van het versie nummer welk apparaat (multiplexer, 1 kanaals omzetter, SYM etc) eraan hangt. En haalt daarna de niet relevante tabjes weg.
Dat diagnose scherm tabje wat wegvalt is eentje teveel.

Het feit dat ze verdwijnen wil zeggen dat je usb verbinding werkt en je spanning op de multiplexer hebt.

Het wil dus zeggen dat alles werkt maar er geen data binnenkomt.
Inderdaad draadjes omdraaien. en baudrate controleren!

Gecorrigeerde versie van het instelprogramma staat online.

www.star-tracking.com/documenten.html

diagnose scherm blijft nu staan na inlezen versie.

Dag Chris/koko,

Dankzij de telefonische ondersteuning van Chris is het gelukt:
1) plus/min omdraaien van NMEA was inderdaad nodig om data te krijgen
2) daarna zag ik nog geen gps, daarvoor moest ik in de marifoon de NMEA output nog wijzigen in RMC (ik ging er zelf vanuit dat ik twee aparte signalen naar de multiplexer moest sturen, 1 voor ais en 1 voor het interne gps signaal, maar dat zit of kan klaarblijkelijk via hetzelfde signaal)

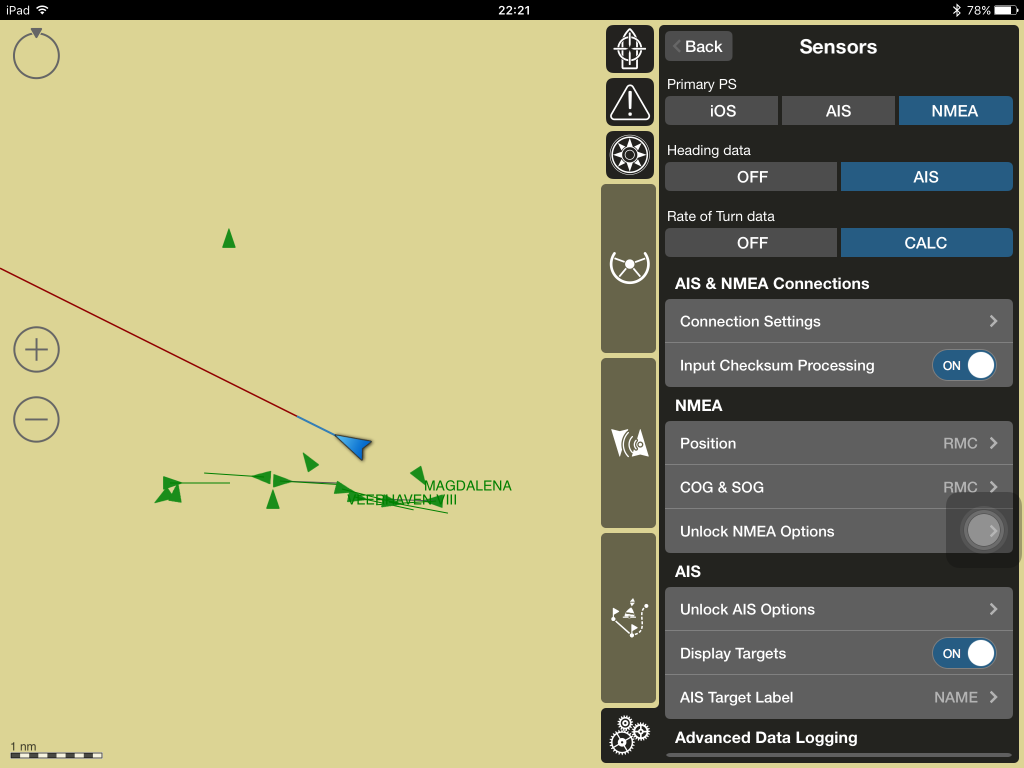

3) tot slot moest ik in iSailor nog aangeven dat de positie (primary PS, zie afbeelding) via NMEA binnenkomt.

Op de PC via de USB krijg ik ook alles netjes binnen.

Volgende uitdaging wordt om ook de stuurautomaat aangesloten te krijgen zodat ik een gps-positie door kan sturen naar de automaat.

En zo blijkt maar weer dat het instellen van een mux en er uit halen wat je wil vraagt om alle apparatuur/software na te lopen en ook daar de instellingen goed te hebben.

Het sturen van een gps positie naar een stuurautomaat heeft ws niet veel zin. Een stuurautomaat heeft niks aan een positie. Als je de automaat van waypoint naar waypoint wil laten sturen moet je A: een waypoint kunnen aanmaken in je gps en B de gps het nmea bericht met de waypointgegevens uitsturen.

De stuurautomaat wijzigt dan de koers op basis van de XTE.

Gebruik jij de marifoon als GPS? En moet die ook je waypoint geven? Of wil je daar je pc/tablet software voor gebruiken?

Meestsl is dat het RMB bericht, maar controleer dat in decmanusl van je stuurautomaat.

Ha koko,
Hmmm je bevestigt dat het dus wel eens een uitdaging zou kunnen gaan worden... Maar helemaal snappen doe ik het nog niet (ik ben dan ook erg nieuw in de nautische navigatiewereld).

Je zegt dat het ws niet zo veel zin heeft om een gps positie naar de stuurautomaat te sturen, maar ik begrijp niet helemaal waarom niet. Zeker als je zegt dat de stuurautomaat de koers wijzigt op basis van de XTE. Daarmee voorkomt de stuurautomaat dus dat je gaat afdrijven (afwijken van de ideale koerslijn), wat alleen maar goed is, toch?

Ik heb me inderdaad afgevraagd hoe ik die positie naar de stuurautomaat kan sturen. Via de marifoon een positie intypen is wel het laatste wat ik wil. Maar ik heb nog geen idee of dat kan via de iPad (iSailor) of de pc (bijv. openCPN).

Stuurautomaat aansturen doe je met het RMB bericht.
In de multiplexer kan je (bij diversen) selecteren van welke ingang het RMB bericht wordt verstuurd.

Dat kan je tablet zijn, dan is wifi de ingang.
Op de iSailor maak je een waypoint aan en actief. iSailor zal dan het RMB bericht genereren en elke seconde naar je AP sturen.

De AP moet aangesloten worden op nmea 1 of 2 uit van de multiplexer.

Dus het is niet zo moeilijk als het wellicht lijkt hoor!

Dan weet ik wat ik vanavond ga doen

De roosmux multiplexer doet het nog steeds prima. De laptop met het instelprogramma en handleiding helaas niet en de site van start tracking laat het niet meer downloaden.
Heeft iemand die software en handleiding nog voor mij? Ik kan m niet bij handleidingen hier op het forum vinden.

Misschien staat het hier tussen:
web.archive.org/web/2023020500....com/documenten.html

Dankjewel Menno.
The Wayback Machine. Het instelprogramma gevonden, de rest vindt ie nog niet, maar weer een stapje verder.

Mailtje naar Chris Roos ?

Ekke schreef : Wat zoek je nu nog, ik heb eventueel ook de handleiding voor je....

Heb je net een PB gestuurd.

Grt Hans

omega schreef : Naar wie?

Hierbij in elk geval de handleiding...

hier de BIN file:


extensie PDF er even afhalen

ISO788 Hans schreef :
Volgens mij kun je die hier niet plaatsen (edit, zo wel idd ) maar hij heeft hem ook al begreep ik....

ik bedenk me dat je de goede combi moet maken tussen prog en bin file.. Kunnen we dat hier ergen op het forum ontsluiten voor het nageslacht?

Dank jullie wel, ik heb t weer compleet.
Voorlopig staan de links in dit draadje.
Er is ook een handleidingen hoekje op t forum, weet niet precies wie dat beheert maar ik zal eens kijken of ik het daarop kan plaatsen
