Onderwerp: Bukh dv 10 laadt de accu niet

Toen ik vanmiddag mijn voltmeter aan zette waren mijn accu s vrij leeg. (12.3 volt) Dit was best vreemd want we hebben gisteren een eind op de motor gevaren om de accu s te laden. Op onze nieuwe ligplek is de stroomvoorziening nog niet klaar. Ik heb de boot net naar een andere plek gevaren om de accu s met een gewone lader te laden. Dit gaat prima.

Nu hij niet laadt denk ik meteen aan een kapotte dynamo. Ik heb er geen verstand van maar mijn lekenvrstand leek dit logisch.

Kan dit kloppen?
Mocht dit zo zijn is dit een dure reparatie?
Wij liggen nu op de kuilart in koudum. Weet iemand daar een goede (betaalbare) monteur.
Een maatje van mij begon over het schoonmaken van koolborstels. Zitten die in deze dynamo?
De motor startte overigens prima.


Nu ik toch aan het vragen ben...op de foto's hieronder staan twee dingen waar ik niet precies van weet wat het is en wat het doet. Kan iemand mij dit uitleggen.

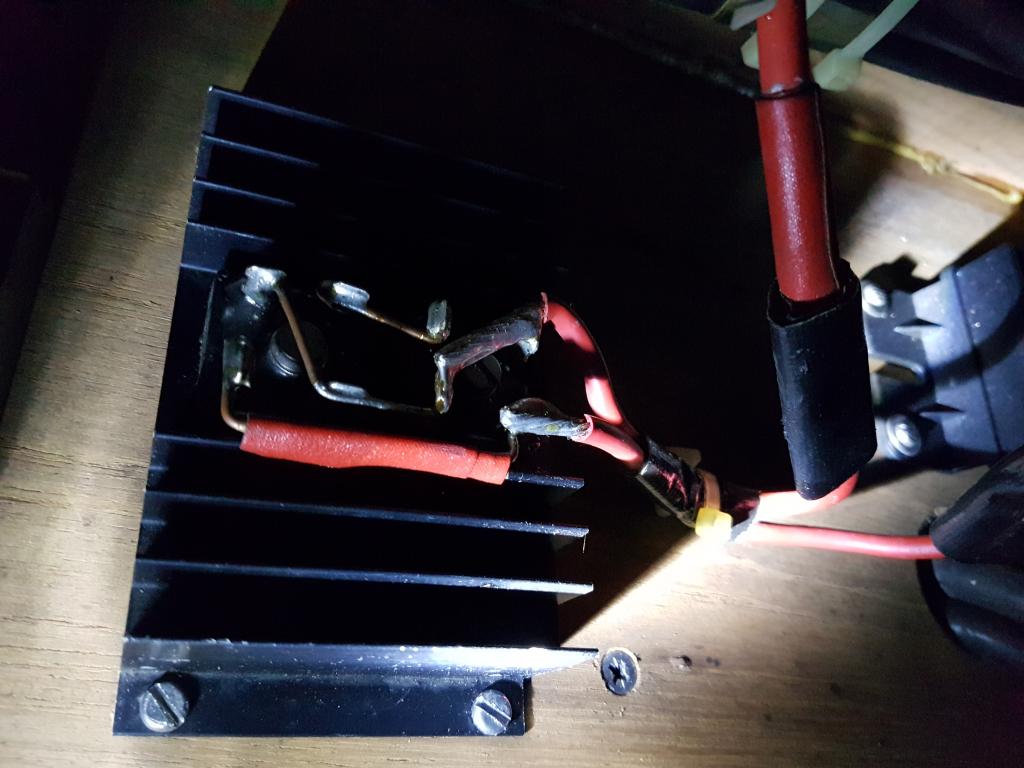

dat vierkantje blokje met 4 aansluitingen lijkt een brugcel (4 diodes; normaal gebruik je die om van wisselspanning een +en - te maken). Maar ik zie er maar twee draden op. Klopt dat of ligt dat aan de foto?
dan nog is me nu de toepassing nog niet duidelijk.
Misschien als je kunt aangeven waarvan de draden gaan..

Uit de foto´s is niet veel op te maken.

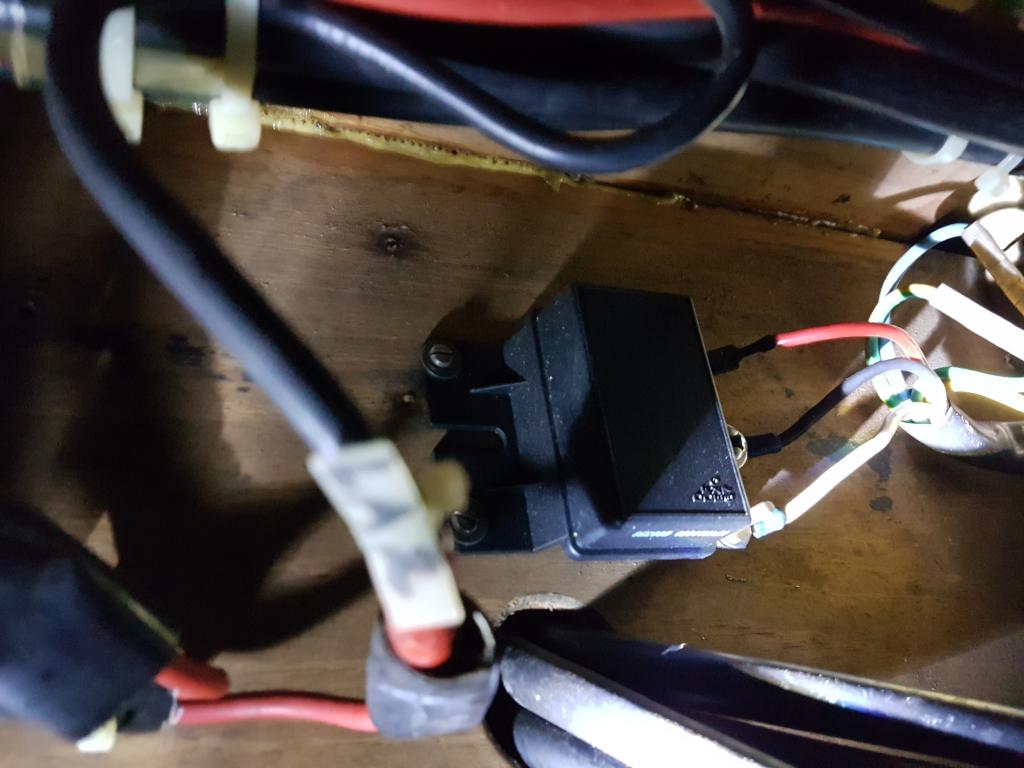

Op de fotot 4-2 jpg staat iets wat mogelijk een regelaar zou kunnen zijn, met rood, zwart en wit draadje.
Het is een gokje, zou ook iets anders kunnen zijn.
Probeer eens de draden te volgen. Rood zou dan van contact moeten komen en wit de generator in verdwijnen.

Wanneer dit zo zou zijn. dan zou op het rode draadje 12V moeten staan bij contact AAN, bij contact af geen spanning.
Het zwarte draadje is dan massa en het witte gaat dan naar ankerwikkeling in de generator.

Bij contact aan zou ook op het witte draadje 12V behoren te staan.

Ik zie dat de foto's erg onduidelijk zijn. Ik ben nu op weg naar huis. Woensdag ga ik terug en zal ik duidelijke foto s maken. Toch bedankt voor de tips. Ik heb weer wat te googelen.

Edit : ik heb op internet wat meer informatie opgedaan over de motor en de dynamo.
Conclusie : het vervangen van de dynamo ga ik niet voor elkaar krijgen.

Resten mij nog de laatste vragen.
- Zitten er koolborstels in deze dynamo en heeft het zin dat een iets technischer maatje dit schoonmaakt alvorens een echte monteur te bellen?
- waar in de buurt van Koudum zit een goede monteur.

Groet Jaap
