Onderwerp: Ublox GPS van Ali naar Roosmux

Ublox GPS van Ali naar Roosmux 11 mei 2017 17:02 #834185

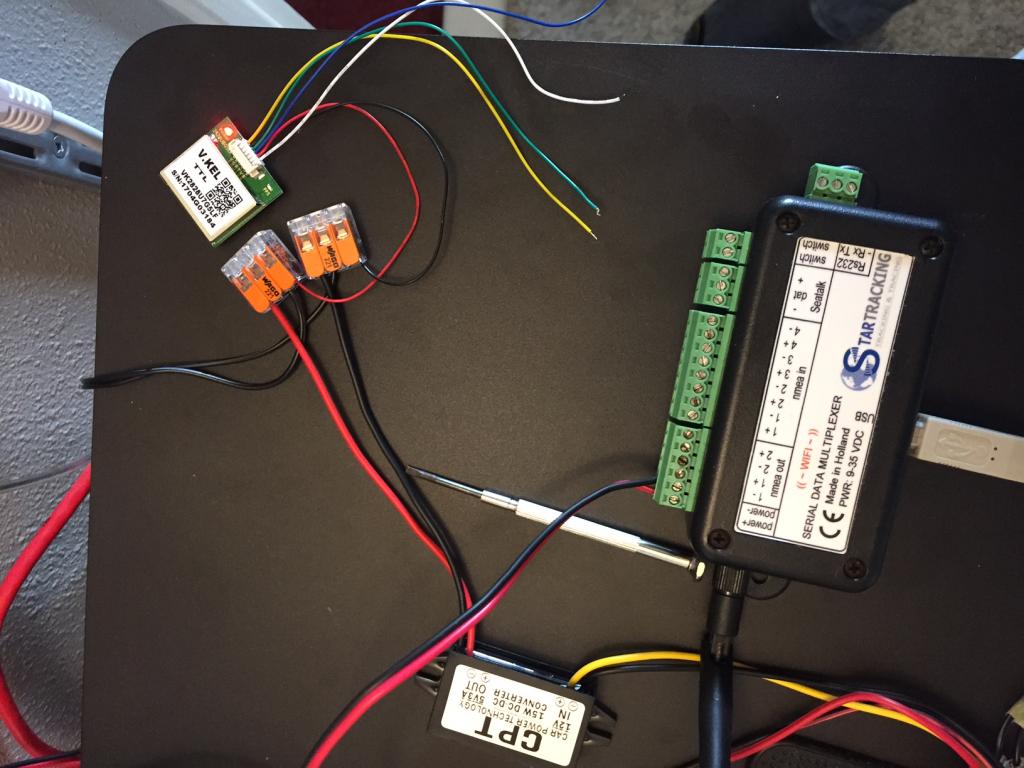

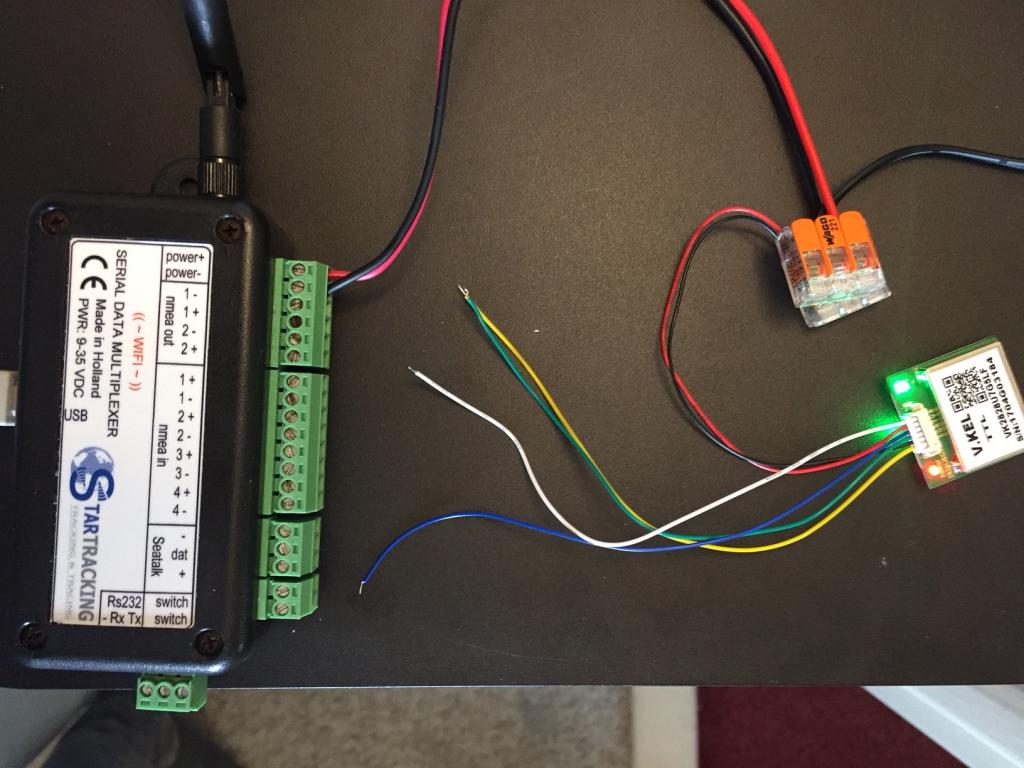

Ik heb experimenteel deze gps module gekocht, maar het ding beroept zich tegenover de roosmux nog op zijn zwijgrecht. De baudrate is standaard schijnbaar 9600 bps, daar staan alle poorten in de roosmux op...

Iemand enig idee hoe ik hem wel aan het praten krijg?



Laatst bewerkt: 11 mei 2017 17:04 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 11 mei 2017 17:06 #834187

hee, mooi kastje heb je daar. Je mist wel een schroefje..
De transmit van de gps moet op een ingang. De andere van de ingang moet naar de ground (van de mux ., power -).
Als t niet werk aansluitingen nmea aansluiting omdraaien

belangrijk is dat je beide pinnetjes van een ingang van de mux gebruikt.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 11 mei 2017 17:17 #834190

Het schroefje dat lijkt te missen zit er wel, maar is roestkleurig ;)

Dus eigenlijk komt er maar 1 aansluiting van de gps (de TX) naar een van de ingangen van de mux? Bijvoorbeeld op 1+, en dan nog een kabeltje van 1- naar de power- van de mux zelf?
Laatst bewerkt: 11 mei 2017 17:17 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 11 mei 2017 17:26 #834193

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4013
geel met rood naar + 5 Volt
zwart naar min voeding en naar de ingang van de mux (zou zo maar data in + kunnen zijn)
blauw naar ingang mux ( dat zou dan zo maar de data in - kunnen zijn )


baudrate 9600



aan een pc om de boel in te stellen 9p D conn female


alleen even de data draden de rest blijf zitten

zwart ook naar 5
blauw naar 2
groen naar 3
Laatst bewerkt: 11 mei 2017 18:22 door henkvd.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 11 mei 2017 17:29 #834196

1+ naar de power - en de 1- naar de gps.
min van de gps ook aan de power- van de mux
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 11 mei 2017 18:25 #834223

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4013
roozeboos schreef :
1+ naar de power - en de 1- naar de gps.
min van de gps ook aan de power- van de mux

Te laat maar je keuze voor polariteit aanduiding blijft een beetje anders :silly:
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 11 mei 2017 20:46 #834272

dat is niet mijn schuld.
Alsje 2800 postjes door wil gaan weet je wie me een loer heeft gedraaid.. :)
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 11 mei 2017 21:56 #834284

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15143

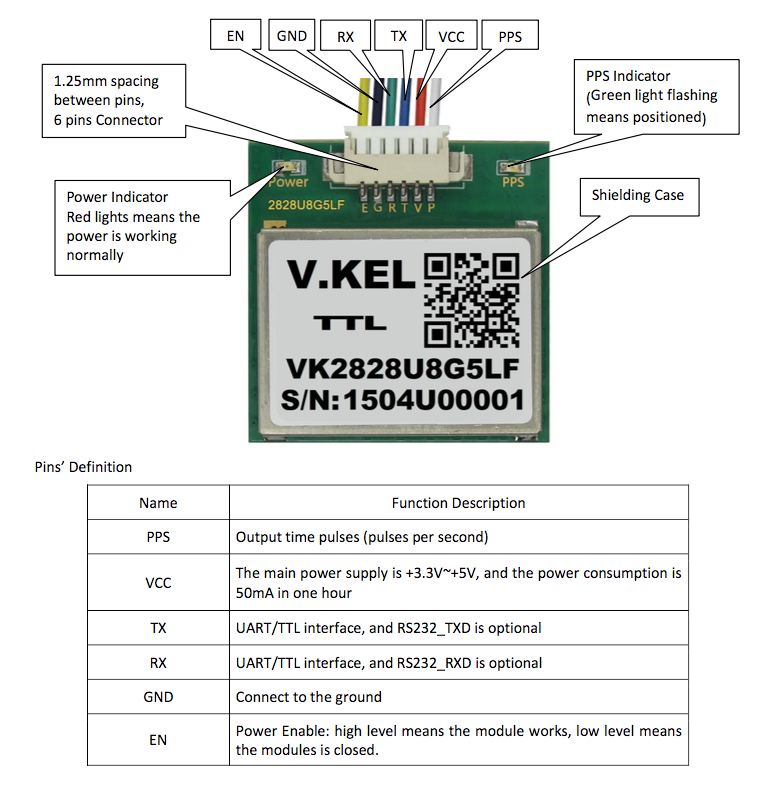

Deze gps "praat" ttl en slecht optioneel RS232. De signalen daarvan zijn omgekeerd. Normaal gesproken niet compatibel/uitwisselbaar.
dat conservatieven in doorsnee hechten aan veiligheid, voorspelbaarheid en autoriteit, terwijl liberalen zich eerder thuis voelen bij nuance en complexiteit,
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 05:37 #834301

Wat zegt de oscilloscoop van het signaal?
Meten is weten, gissen is missen.
Gister nog een gps die op externe voeding het niet communiceerde maar op batterijen wel......
Iets te hoge voedingsspanning waardoor rs232signaal niet laag genoeg werd.

Dus meten!!
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 05:56 #834303

  • WaltB
  • WaltB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1788
Is heel makkelijk met een max232 en een paar capacitors op te lossen. Direkt solderen en potten met silicon in klein plastic doosje.
The miracle is not to fly in the air, or to walk on the water, but to walk on the earth.
Laatst bewerkt: 12 mei 2017 05:58 door WaltB.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 06:45 #834311

3Noreen schreef :
Deze gps "praat" ttl en slecht optioneel RS232. De signalen daarvan zijn omgekeerd. Normaal gesproken niet compatibel/uitwisselbaar.
Ik heb er niet zoveel verstand van hoor, en ik moet de voorgestelde aansluitingen van Henk en Chris nog proberen, maar zou dit betekenen dat hij niet 'out of the box' op een mux of met een rs232 aansluiting NMEA taal gaat spreken?
Laatst bewerkt: 12 mei 2017 06:46 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 06:47 #834313

It Paradyske schreef :
Wat zegt de oscilloscoop van het signaal?
Meten is weten, gissen is missen.
Gister nog een gps die op externe voeding het niet communiceerde maar op batterijen wel......
Iets te hoge voedingsspanning waardoor rs232signaal niet laag genoeg werd.

Dus meten!!
Kan dat met een gewone multimeter. En zo ja, hoe? Wat moet ik meten om te weten dat hij nmea taal spreekt?
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 06:59 #834315

  • WaltB
  • WaltB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1788
Noorderzon schreef :
It Paradyske schreef :
Wat zegt de oscilloscoop van het signaal?
Meten is weten, gissen is missen.
Gister nog een gps die op externe voeding het niet communiceerde maar op batterijen wel......
Iets te hoge voedingsspanning waardoor rs232signaal niet laag genoeg werd.

Dus meten!!
Kan dat met een gewone multimeter. En zo ja, hoe? Wat moet ik meten om te weten dat hij nmea taal spreekt?

Je kunt meten wat je wilt, maar dat lost niets op. Dit module werkt op ttl niveau zoals 3Noreen al opmerkte. Simpel uitgedrukt 0 moet 1 worden en 1 moet 0 worden. Dat kan alleen met een driver IC, die ook het signaal naar een bruikbaar niveau brengt.
The miracle is not to fly in the air, or to walk on the water, but to walk on the earth.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 07:17 #834319

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430

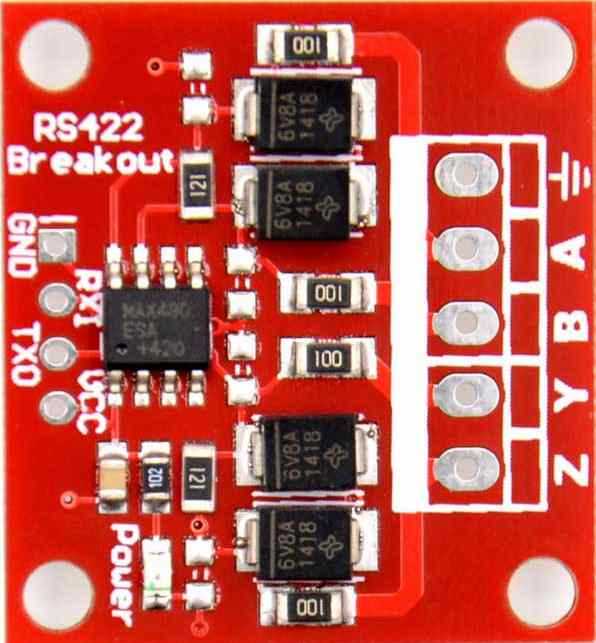

Ik heb deze ervoor gebruikt



Hij was hier te koop

www.dx.com/nl/p/rs422-breakout...-390188#.WRVhRuUT5Gk

Ik ben eigenlijk nog steeds benieuwd wat die 6V8A precies doen.
Laatst bewerkt: 12 mei 2017 07:19 door Woody130.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 07:39 #834322

37south schreef :
Noorderzon schreef :
It Paradyske schreef :
Wat zegt de oscilloscoop van het signaal?
Meten is weten, gissen is missen.
Gister nog een gps die op externe voeding het niet communiceerde maar op batterijen wel......
Iets te hoge voedingsspanning waardoor rs232signaal niet laag genoeg werd.

Dus meten!!
Kan dat met een gewone multimeter. En zo ja, hoe? Wat moet ik meten om te weten dat hij nmea taal spreekt?

Je kunt meten wat je wilt, maar dat lost niets op. Dit module werkt op ttl niveau zoals 3Noreen al opmerkte. Simpel uitgedrukt 0 moet 1 worden en 1 moet 0 worden. Dat kan alleen met een driver IC, die ook het signaal naar een bruikbaar niveau brengt.
Ach een transistortje is ook al voldoende hoor, hoeft niet met een driver-IC.


Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Laatst bewerkt: 12 mei 2017 07:40 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 07:44 #834323

  • robbie11
  • robbie11's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14
ik zou eens even naar de wago klem kijken, volgens mij heb je nu al die draadjes kortgesloten!
(dus alle zwarte en rode zitten nu aan elkaar, want een wago klem verbindt alles door)
Laatst bewerkt: 12 mei 2017 07:45 door robbie11.
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 07:52 #834326

er liggen gelukkig 2 klemmen op elkaar, anders wel heel wonderbaarlijk dat die ledjes branden op de gps.
Maar hij lijkt toch echt aan de 12volt te hangen zeer verrassend als hij het nu nog doet?
Hij is gemaakt voor 3,3 Volt en mag maximaal 5 volt hebben.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 07:53 #834328

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8150
robbie11 schreef :
ik zou eens even naar de wago klem kijken, volgens mij heb je nu al die draadjes kortgesloten!
(dus alle zwarte en rode zitten nu aan elkaar, want een wago klem verbindt alles door)
Dat zijn er 2....
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 07:55 #834329

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8150
Zeilprutser schreef :
er liggen gelukkig 2 klemmen op elkaar, anders wel heel wonderbaarlijk dat die ledjes branden op de gps.
Maar hij lijkt toch echt aan de 12volt te hangen zeer verrassend als hij het nu nog doet?
Hij is gemaakt voor 3,3 Volt en mag maximaal 5 volt hebben.

Idd. Zit de magische rook er nog in? Denk namelijk dat je hem hiermee vermoord hebt...
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 07:56 #834330

hij heeft voedingen, dat is nog wel te zien.
@TS Ik heb ook een kant en klare 12 volt gevoedde gps in de websjop hoor. Daar komt gewoon nmea uit.
Voor als je geen transistor en weerstandjes hebt liggen.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 08:00 #834331

Het is alles bijelkaar het zelfde verhaal als dit:http://www.zeilersforum.nl/index.php/forum-hoofdmenu-37/73-stroom-elektrische-apparatuur-aan-boord/573721-gps-muis-rechtstreeks-aansluiten-op-marifoon#832563

Ik snap de visie achter dit soort projectjes niet helemaal, we hebben een zeilboot en willen wat navigatie spulletjes, we kopen een mux van € 300,- het belangrijkste is een GPS lijkt mij dan kopen we een GPS voor € 10,- ?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 08:07 #834333

Ik wil toch nog ff kwijt dat juist voor dit soort dingen mijn mux wel de mogelijkheden heeft, je hebt dan 3,3volt 5 volt een ttl ingang etc. en het werkt plug and play.
Daarnaast zou ik gewoon een goede GPS adviseren de Ublox types met PS2 stekker zijn heel goed en betrouwbaar, die plug je bij ons er gewoon in.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 08:07 #834334

Sommige mensen vinden het leuk om zelf wat in mekaar te zetten. Daar is op zich niks mis mee.
Ik, en jij vast ook Zprutser, ben ook ooit begonnen met een kristal ontvanger inmekaar te solderen. Met zo'n Amroh blikje..

Vroeger moest je de onderdelen en gaatjes print los kopen, nu koop je volledige moduultjes.
Mede door het internet kom je tegenwoordig weg met minder kennis van zaken.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 08:11 #834339

Dat begrijp ik wel Rooz, maar hij heeft een prachtig betrouwbare mux van jouw en dan gaat hij de betrouwbaarheid weghalen door een gps van € 10,-, als je wil hobbyen koop er dan een arduino van 3,50 bij en dan had je hem meteen op de mux kunnen aansluiten , dan koop je de rest van de modultjes knoopt het allemaal op je bureau in elkaar en als het klaar is de usb stekker in de mux klaar is kees.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Ublox GPS van Ali naar Roosmux 12 mei 2017 08:19 #834344

Zeilprutser schreef :
Het is alles bijelkaar het zelfde verhaal als dit:http://www.zeilersforum.nl/index.php/forum-hoofdmenu-37/73-stroom-elektrische-apparatuur-aan-boord/573721-gps-muis-rechtstreeks-aansluiten-op-marifoon#832563

Ik snap de visie achter dit soort projectjes niet helemaal, we hebben een zeilboot en willen wat navigatie spulletjes, we kopen een mux van € 300,- het belangrijkste is een GPS lijkt mij dan kopen we een GPS voor € 10,- ?

Ach, hoeveel GPS'en wil je aan boord hebben voor de redundancy? Een op mijn telefoon, een op mijn iPad, een in mijn AIS transponder, een GPS muis direct de mux in en nog een Raymarine GPS. Dit is dus het zesde exemplaar: puur voor de fun en om wat kennis te vergaren. Als het lukt is het xtra leuk. Zit geen visie achter.

Bijgaand een foto van de voeding:

Alleen ingelogde leden kunnen reageren.
