Onderwerp: Aansluiten B&G kaartplotter

Kan iemand mij helpen?

Ik heb een B&G vulcan 7 kaartplotter gekocht maar ik weet niet hoe ik de power kabel moet aansluiten. Welk draad moet aan welk draad? ben een complete leek op dit gebied.

Alvast bedankt voor tips

Rood via een zekering aan de plus (12v)
Zwart aan de massa
Geel ongebruikt als je niet meer B&G apparaten gebruikt.
De gele geeft een signaal waarmee alles gelijk aan of uit gezet kan worden

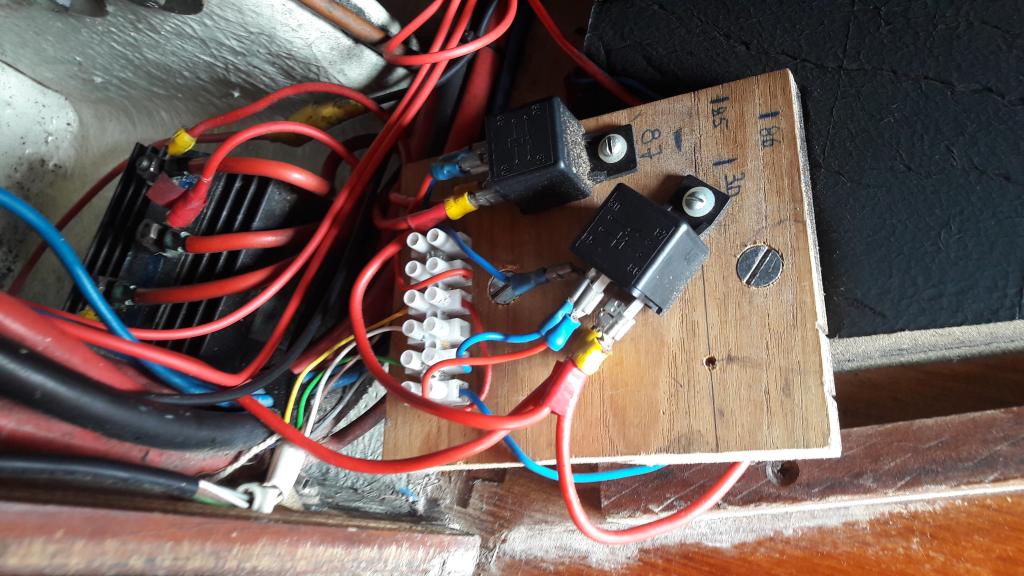

dit zijn de aansluitpunten die ik zie

Moet ik daar zijn?

Bedankt voor je antwoord trouwens!

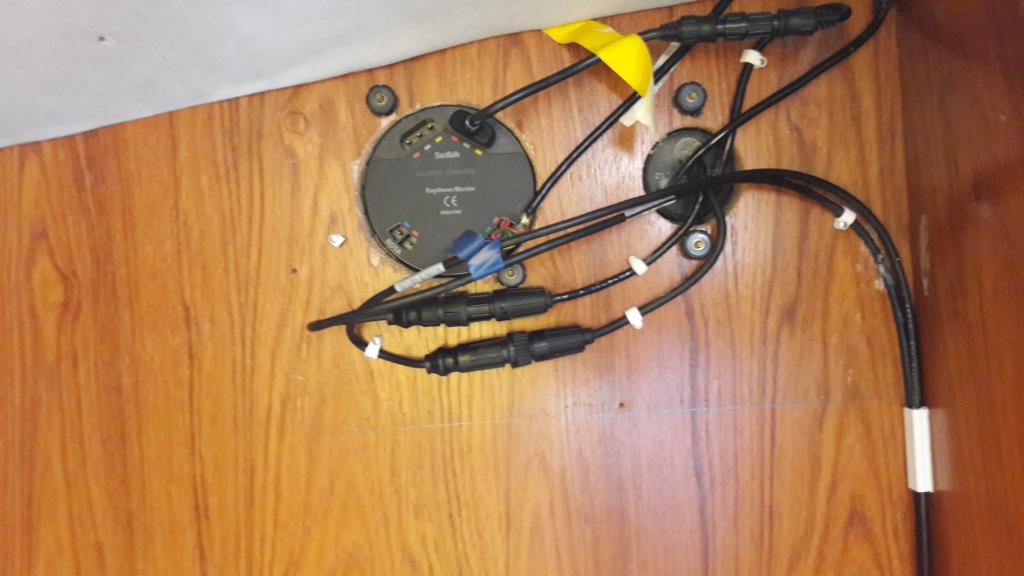

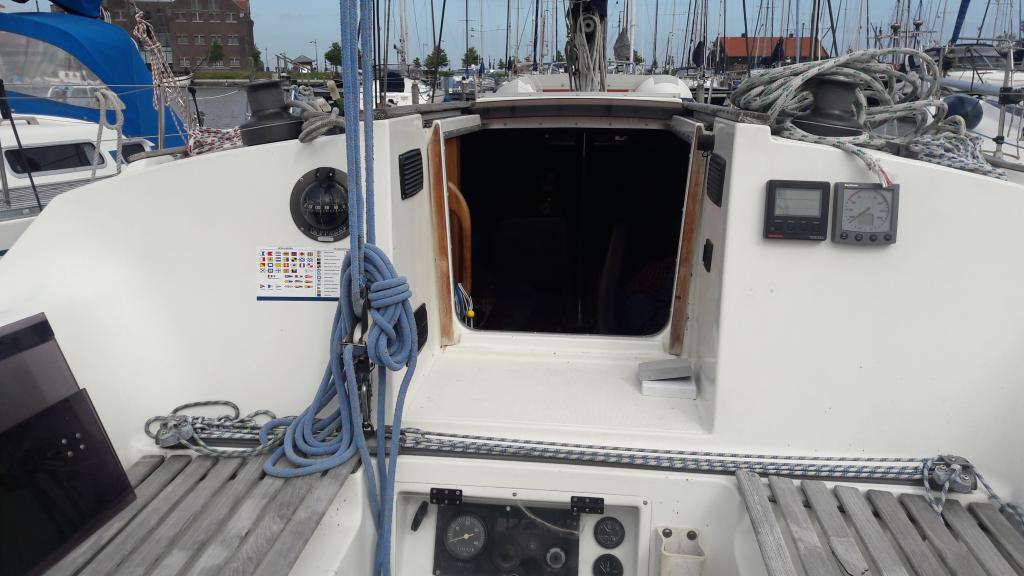

Dit zijn de aansluitingen van mn log en windmeter kan ik ook daarvanuit werken. zit nl dicht in de buurt waar ik mn plotter wil hebben

Als het goed is zit er een installatiehandleiding bij het toestel. Anders hier te vinden. Zie pagina 25.

Verder kan ik me alleen maar aansluiten bij alweereengijp. Zo heb ik mijn Vulcan 9 recent ook aangesloten. Hoe het aan de kant van de boot moet kan ik zo niet zeggen. De meegestuurde foto's kan ik niet helemaal doorgronden. Bij mij zit er een zekering in de + (rood), die op een niet gezekerde schakelaar van het schakelpaneel zit waar de andere instrumenten ook op staan. Een andere optie is de zekering weglaten als er in het schakelpaneel al een zekering zit.

Jan

Op de foto zie ik een diodebrug en twee relais. Niet direct de plaats waar ik wat zou proberen aan te sluiten. Is er niet een schakelpaneel aan boord waar je lampjes en dergelijke aanzet? Daarachter zou een betere optie kunnen zitten om je plotter aan te sluiten.
En eerlijk gezegd, vraag anders even op de haven rond of iemand je kan helpen die er wat kaas van heeft gegeten. Beetje jammer om een mooie plotter stuk te maken door fout aansluiten...

Super bedankt voor de antwoorden stapje voor stapje kom ik dichterbij!

Met alle respect Oliemans,
Laat je helpen bij het aansluiten en sta er met je neus boven op. Daar leer je meer van dan van een scherm. Je hebt ws nog wel een paar uitdagingen meer. Raymarine koppelt niet lekker aan B&G, daar moetnook nog het nodige tussen voor dat werkt.

Niet lelijk bedoelt, maar oprecht advies.

misschien een beetje botte opmerking , maar als je na het lezen van de installation manual nog steeds onzeker bent (onzeker overkomt) hoe je een navigatie apparaat moet/kunt aansluiten ...

is het dan niet verstandiger om er een professional bij te halen en het te laten aanlsuiten tegen betaling ?
