Onderwerp: Nasa windmeter

Mijn mast is er af geweest en ze hebben de NASA windmeter gedemonteerd. Nu heb ik de witte, rode, zwarte en blauwe aangesloten maar hij werkt niet. Ik meet 5volt op de rode maar ook 5 volt op de andere en dit zou naar ik begrijp niet mogen. Weet iemand raad?

pin index in deze draad

zeilersforum.nl/index.php/foru...t-nasa-clipper-winds

Waar heb je wat aangesloten?

Scherm moet ook aangesloten zijn.

Het scherm werkt maar er komt geen windrichting en snelheid op

Koetz bedoelt de afscherming, die moet ook doorverbonden worden

Ok. Ik ga NS kijken. De vorige eigenaar was een Duitser en alles is in het Duits. Thks

www.dropbox.com/s/zhqe89u1pmnl...PPER%20Wind.pdf?dl=0

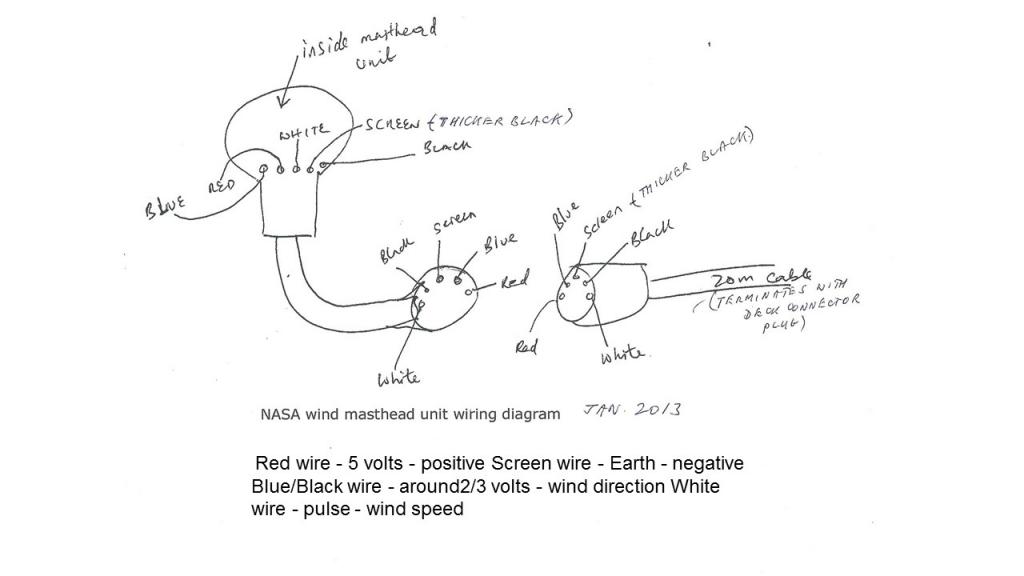

Dit is het aansluitschema van de masttop gever ( inclusief meetwaarden i.g.v. een storing)
Niet van mijzelf hoor maar door Nasa een keer gemaild
Ad

Welke kleur heeft de screen? Ik heb enkel wit rood blauw en zwart en dan nog een witte kabel maar ik denk dat dit van de antenne is ofzoiets want dit is een dikke witte met een kern en geweven buitenkant zoals een coaxkabel

Juist. Die is het, die geweven buitenmantel.
Dat is de min van de stroomversnelling naar je masttopunit.

Ahhh ok. Ik dacht dat dit voor de antenne was en die is nog niet aangesloten. Vandaar. Thks

Een antenne heeft een eigen draad (coax idd). Deze kabel bestaat uit 4 aders (met kleur zoals je zei). De 5e ader zit als losse draadjes om de andere 4 heen. Daarnaast zit er (voor de sterkte) nog een touwtje oid in. Om de masttopunit aan te sluiten moet je alle 5 aders doorverbinden.

Bedankt iedereen. Alles is goed aangesloten nu. Hij werkt nog niet maar ik ben in de mast gekropen en de schoepjes en het vaantje ontbreken. Dus het is besteld

Dat was van onder af niet te zien???

Jawel hoor. Ik heb ze direct vervangen
