Onderwerp: Diagnosevenster van EasyTRX2-S AIS-tranponder

taan schreef :
Van mijn moeder geleerd dat van ruilen huilen komt, dus sorry.

Wat voor mij maatgevend is of ik Digitenne goed ontvang.

Alleen op Vlieland is het beroerd en op Terschelling iets beter voor de rest door het land vollebak ontvangst.
Aangezien de marifoonantenne niet gemaakt is voor de deze frequenties moet ontvangst top zijn anders heb je niks de antenne kabel is al heel erg bepalend.

WADnWIND schreef :
Als het simpel is zou het mij moeten lukken.
Hoe test je dat dan?
Marifoon --> SWR meter --> dummyload?

Kan je mij dat uitleggen?

taan schreef :
Géén marifoon!
Wel een BNC 50 Ohm dummyload i.p.v. je antenne, zoiets:
www.alibaba.com/product-detail...dummy_846224431.html

En alleen je transponder en software. In je software moet je dan die waarden moeten kloppen zoals van zeilbootje.
Blijft die verhouding >10% slechter, dan zijn er toch problemen met de splitter.

WADnWIND schreef :
Of deze
nl.aliexpress.com/cheap/cheap-rf-dummy-load-bnc.html
Kosten bijna niets, met gratis verzending

Goede tip, WadnWind, om hiermee te testen!

Arcadia schreef :
Pas wel op voor een marifoon heb je minimaal een dummyload nodig die 25 watt aan kan je transponder zend met 2 watt.

Cascade schreef :
Dat is een belangrijke aanvulling. Voor 1 of 2 tientjes zijn ze voor 5W te vinden. Nog zwaarder is duurder, maar voor de EasyTRX is dat dus niet nodig.

Op mijn easy TRX transponder heb ik een PL-259 aansluiting voor de antenne, dan moet er toch ook een dummyload met PL-259 op?
Zoiets bijboorveeld.

Heb aan boord eens gekeken wat die van mij geeft. Schermafdruk vanaf de iPhone app:

Die van jou zend helemaal niet!!
de zender staat uit...

WADnWIND schreef : dat klopt

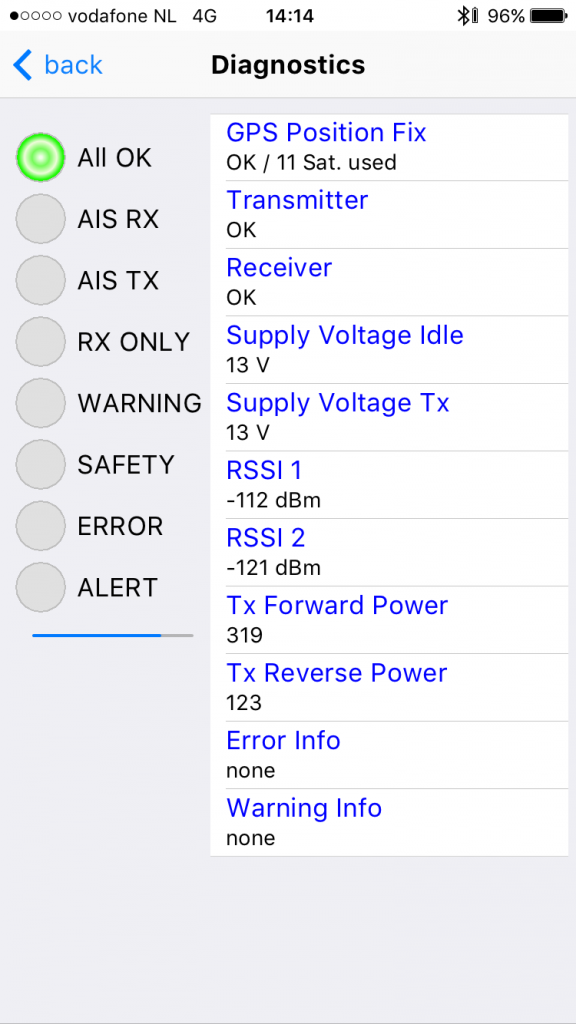

Nu met zenden aan.

319 forward en 123 reverse is vreselijk slecht!
Het acceptabele maximum ia 10%.

Zit er wel een antenne aan vast? Of alleen een losse kabel?

Normale waarden zijn b.v. 216 forward en 18 reverse op een celmar-0 antenne voor marifoon.

Die software of app lijkt wel wat zaken te verhullen. Wat staat er in het manual?

Bij HollandMarine, leverancier van de Easytrx, navraag gedaan. Hun antwoord:
- "een verhouding < 2:1 is slechter"
- "als er geen 'error' staat, dan functioneert het zenden en ontvangen "

Uit de manual:
Er zit een kabel en een antenne aan het geheel vast.

Gezien het feit dat ik vanuit Herkingen nu moeiteloos post Wemeldinge ontvang en hun antwoord op mijn oproep is dat het ontvangen signaal 5 is op een schaal van 5, lees: uitstekend, denk ik dat "vreselijk slecht" best meevalt.

In de praktijk gaat ontvangst prima.
De importeur kan niets meer verzinnen dan in de manual staat, weinig meerwaarde dus.

Dit is mijn diagnosescherm, eerst met VHF-antenne:

Vanwege de slechte leesbaarheid: TX forward power 345. TX reverse power 102

en hier met een dymmyload:

TX forward 317, TX reverse 63

Mijn interpretatie:
Beide uitslagen zijn niet om over naar huis te schrijven, eigenlijk ronduit slecht, als ik de eedere posts goed begrijp.
Maar bij de dummyload is de ratio al ongeveer 20%, waar dat minder dan 10 hoort te zijn. Dat heeft niets met kabel, connectoren of antenne te maken, dus dat komt voor rekening van de transponder zelf (de interne splitter).

Toch gaat het waarschuwingslampje niet op rood en heb ik geen probleem met het ontvangstbereik.
Don't fix it if it ain't broke, dus ik ben niet van plan om iets te veranderen voorlopig.

Klopt mijn interpretatie?

Het zou interessant zijn te meten hoeveel AIS zend vermogen er dan werkelijk uit komt.
Je mag hem gratis laten meten in de werkplaats.


Gepost met de officiële Zeilersforum-app

taan schreef :
Dit bleek bij de mijne ook het probleem. Door omstandigheden ben ik er pas onlangs toe gekomen om het apparaat naar Holland Marine Hardware op te sturen. Zij hebben inderdaad een defect geconstateerd en het onder garantie verholpen.

Netjes.

Gepost met de officiële Zeilersforum-app

Gregor schreef :
Ik wil de pret niet drukken hoor, maar hoe stond het vandaag met de sferische invloeden? Vorig jaar ergens ontving ik bij Pampus schepen die Maas Entrance opriepen. Hoe jammer ook lag dat niet aan mijn installatie.
