Onderwerp: Diagnosevenster van EasyTRX2-S AIS-tranponder

Ik neem een afnemende prestatie waar van mijn EasyTRX2-S AIS-transponder. Ik word van minder grote afstand gezien en ik zie andere schepen ook op minder grote afstand. Dat laatste is trouwens nogal wisselend. Soms zie ik schepen op 80 mijl (antenne in de top van de mast), maar dikwijls duiken schepen pas op binnen 10 mijl en dan nog vaak zonder de statische gegevens, zoals de naam. Anderen geven aan mij niet op hun plotter te zien. De verdenking gaat dan ook uit naar kabel en/of antenne, alhoewel die een jaar geleden vernieuwd zijn.

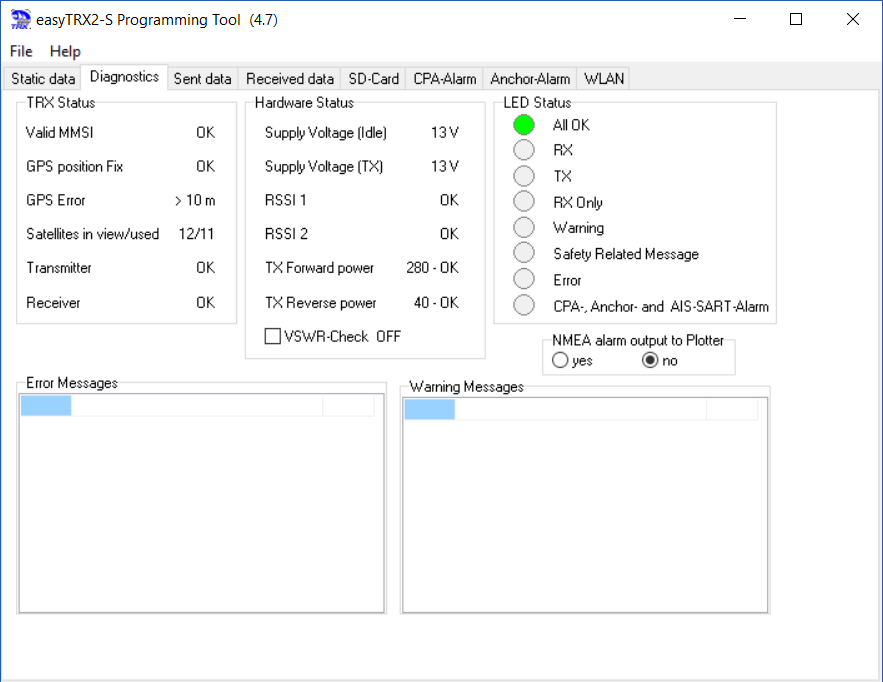

Nu kan er informatie uit het apparaat uitgelezen worden met een programmeer- en diagnoseprogramma. Dat levert in het diagnosevenster de volgende informatie



Ik maak daaruit op dat het apparaat zelf een modus heeft om de kwaliteit van de transmissie te checken. De handleiding zegt hierover het volgende:

The values RSSI1 and RSSI2 give information, if there are any inteferers in the two AIS frequencies. This may be caused by e.g. a faulty electrical device on board. If there are no interferers the status is "OK"
en
"TX Forward Power, TX Reverse" are "OK" if the connected VHF antenna is working properly. If the antenna has short cicuited an the antenna is disconnected "Error" is displayed.

De waarden in het diagnosevenster suggereren dat dat er niets mis is met de kabel, de antenne of de rest van de aansluitingen. Hier houdt echter mijn kennis op. Is er iemand die nog iets verstandigs kan opmerken over de waarden van het diagnosevenster? Of zo niet, hoe verder te handelen om de functionaliteit weer tiptop te krijgen?

midden-onder is een tick-box VSWR-check (off)

Kun je die aanzetten?

Baasklusje schreef :
Ja, dan wordt GEEN check meer uitgevoerd op TX Forward en Reverse power.
Die tickbox zet je gemakkelijk op het verkeerde been.

Baasklusje schreef :
Volgens rfcalculator.mobi/vswr-forward-reverse-power.html
of volgens en.wikipedia.org/wiki/Standing_wave_ratio
SWR = (1+(P_r/P_f)^1/2) / (1-(P_r/P_f)^1/2)

1 : 2.215

Zie ook: www.rightchannelradios.com/blo...g-swr-meter-readings
www.hamuniverse.com/swr.html

WindVector schreef :
Dat helpt me verder, al mis ik de basiskennis om de artikelen geheel te begrijpen. Maar ik begrijp dat een uitkomst van 1:2.2 niet al te best is.
Echter, volgens rfcalculator.mobi/vswr-forward-reverse-power.html maakt het nogal uit wat de eenheid is van de ingevulde parameters. Ik krijg de uitkomst 1:2.2 als ik de eenheid van de inputwaarden 'Watt' is. 280 Watt? In een marifoonantenne? Hebben de inputwaarden van 280 en 40 echter de eenheid 'dBm' dan is de uitkomst 1:1.0, oftewel onberispelijk.

Hier stop ik even, in de hoop dat iemand die op dit vlak beter onderlegd is wat wijze woorden kan toevoegen.

Arcadia schreef :
Een beetje spelen met de input leert me dat er altijd 1.0 uitkomt onafhankelijk van de input. Daar klopt iets niet, of ik begrijp het niet.

Maar ondertussen heb ik op www.easyais.com/en/faqs/easytr...-red-error-led-mean/ nog de volgende uitspraak gevonden:
The easyTRX2 / S measures after every transmission how much power was sent to your antenna(Forward power) system and how much of it comes back(Reverse power). The easyTRX2 / S use these values and calculated if your antenna is good or bad. An error is reported when the “Forward TX power” no longer is worth at least 3 times higher than the “TX reverse power”.
Nou, dat suggereert weer dat mijn waarden gunstig zijn...

[edit]
Na verder googelen heb ik op pagina www.easyais.com/en/faqs/how-ca...-easytrx-works-fine/ gevonden dat typische waarden voor de verhouding tussen TX Forward power en TX Receive power tussen de 4:1 en 10:1 liggen. Mijn waarde is ongeveer 7:1. Oké dus, volgens het apparaat zelf.

Maar de afgenomen prestatie van de transponder verbeeld ik mij niet.

De aangegeven waarden zijn geen absolute waarden, maar slechts relatieve verhoudingen uit een analoog-digitaal converter.
het zijn zeker geen dB's of dBm's

Een reflectie van 10% is formele afkeur (= 1:2)

Loop voor de zekerheid toch ook met name je kabel/ stekkers even na. Ik had dat ook een keer, bleek een stekker niet lekker te zitten (niet goed ingestoken en niet goed aangedraaid).
Wat ook nog kan natuurlijk is dat er vocht in je kabel is getrokken. Ondanks 1 jaar oud gaat het dan rap achteruit. Heb je de stekkers afgetaped met vulcaniserende tape?

Eventueel proef op de som met een andere, tijdelijke, antenne.

WADnWIND schreef :
Oké, dan weet ik nu beter hoe ik de waarden moet intepreteren.

Ik heb zelf de antenne op de kabel aangesloten en ingetaped, maar ik vrees dat ik daarbij onvoldoende kwaliteit heb geleverd en dat de zaak toch aan het inwateren is. De connectoren (binnen onder de mast en bij het apparaat) heb ik gecontroleerd en daar zie ik geen probleem.

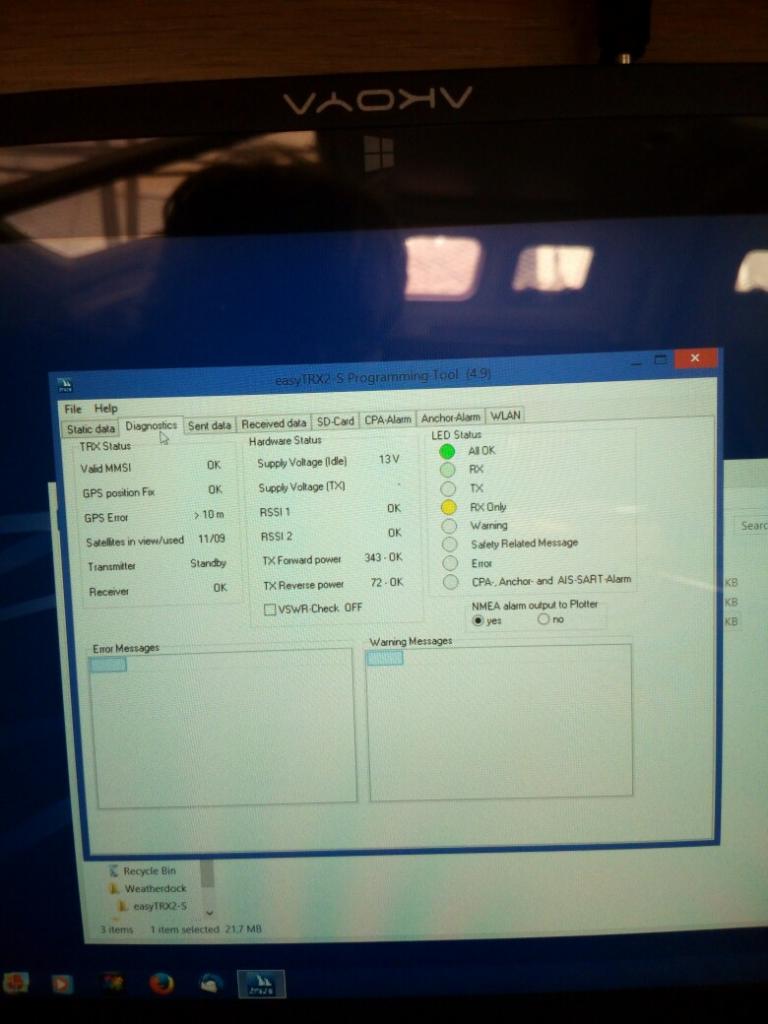

Ik zelf meer 343 om 70 en heb prima onvangst en zenden gaat ook goed.
Tevens ontvang ik digitenne via transponder.
Als ik deze waarde door elkaar deel kom ik op 4,75.

Cascade schreef :
Dat is nuttig, om van anderen de praktijkcijfers te horen. Mijn waarden zijn dus niet ongunstiger, en toch was de performance een aantal maanden terug een stuk beter.

dit geeft ie bij mij aan, alles nieuw.

sorry , uploaden werkt niet. blijft steken.
waarden zijn 213 en 53.

Wat voor antenne kabel hebben jullie er tussen?
Ik gebruik een Aircell 7 met 1 doorverbinding onder de mast een vergulde SMA verbinding.
Antenne type zou ik op moeten zoeken.

En wat is beter 4 of 10?

Heb een soortgelijke setup en bespeur, nu 3e seizoen, soortgelijke klachten (AIS minder gedetailleerd, digitenne slecht en marifoon discutabel).
Bij mij zijn de waardes 333/098. Ik weet echter niet wat ik daar voor waarde aan moet hechten want als ik de VHF antenne eruit haal dan blijven deze waardes ongewijzigd.
Overigens zou bij mij de oorzaak best in de kabel kunnen liggen.

Bij mij zijn de waardes 363 en 112.
Ik mag niet mopperen over de ontvangst van de AIS en het bereik van de marifoon.
Maar ik heb de nodige problemen gehad; tot twee keer toe de interne splitter kapot!
Aircel 7 met 1 onderbreking onder de mast.

Ik zou haast denken om te gaan twijfelen aan de kwaliteit van de splitter.



Gepost met de officiële Zeilersforum-app

taan schreef :
Hoe heb je geconstateerd dat de interne splitter defect was?

WADnWIND schreef :
NEE!
Niet weer.

Een simpel 50 ohm bnc dummyloadje geeft uitsluitsel.

Gepost met de officiële Zeilersforum-app

Arcadia schreef : Ik constateerde een slecht (zend)bereik van de marifoon, ook een slecht zendvermogen van de AIS, terwijl de ontvangst nog redelijk was. Het apparaat gaf ook een rood error-ledje aan.
SWR-metingen, waarbij ik de coaxkabel direkt aansloot op de marifoon (en de AIS-tranponder dus omzeilde), waren prima. Zo gauw de AIS-transponder ertussen hing was het mis.
Het moest dus aan de transponder liggen.
Hier nog een verslagje.

Twee keer laten repareren en daarna was het weer prima, maar als ik WnW mag geloven zit de derde keer er aan te komen.

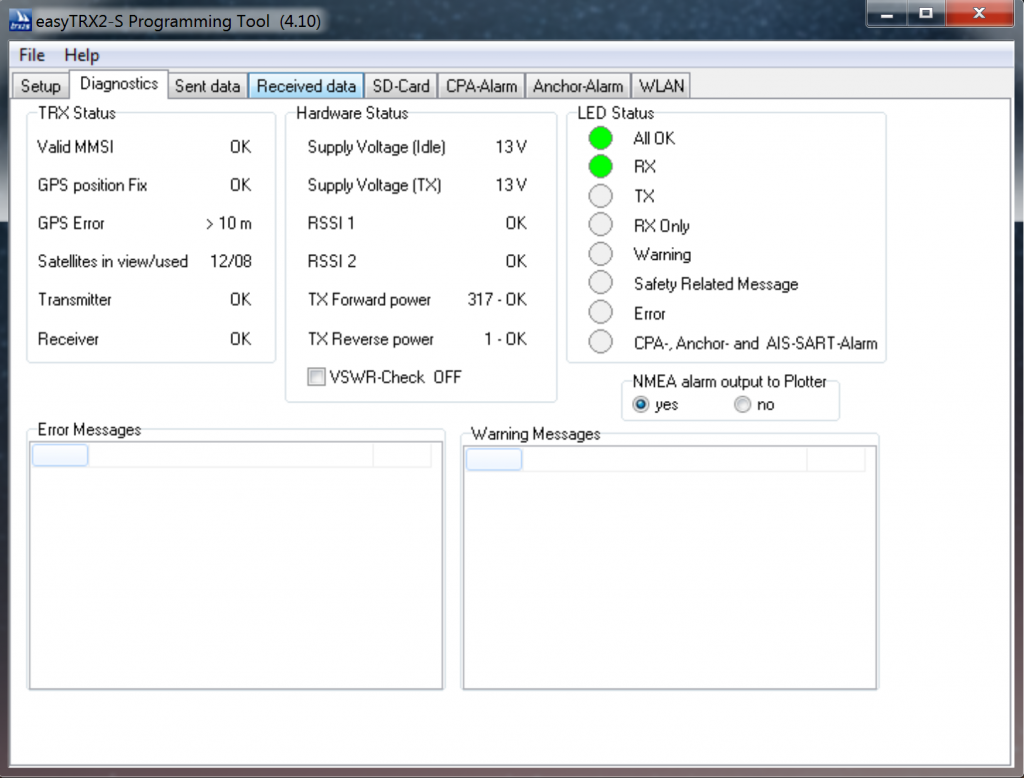

Hierbij ook even mijn getallen

TX-Power = 317
TX-Reverse-Power = 1

Geen idee of dit goed of slecht is. Schepen met AIS op 15Nm ontvang ik makkelijk.

Nou, zeilbootje, ruilen?
Ik jouw waardes, jij de mijne?

zeilbootje schreef :
Heel erg goed!

Voor zover mijn kennis strekt, is de easy TRX geen splitter maar een heus schakel relais. Als het relais contact vuil wordt of slijt kan dit gebeuren. Het blijft dan dus een mechanisch element.
Ik heb zo'n easy eens helemaal open gehaald en geanalyseerd.
Dat was enkele jaren geleden, het kan dus type afhankelijk zijn en nu anders zijn.
