Onderwerp: Welke zekering tussen zonnepaneellader en batterij

Hey,

Was hier net elektriciteit aan boord aan het doorbladeren en kwam het volgende tegen.

Blijkbaar moet er een zekering zitten tussen de laadregelaar en de batterij maar welk amp. Moet dit dan zijn.

Gr

Dat is afhankelijk van je kabel type en lengte.

De kabel is een 6mm2 en zal een goede halve meter zijn

wat kan je laadregelaar leveren maximaal?
daar moet je op zekeren. 6 mm2 is een flinke kabel die kan wel wat hebben

Eerlijk gezegd weet ik niet wat de regelaar aankan

Zit er niet standaard een zekering in de regelaar?????
Lijkt mij dat die er door de fabrikant in gezet zijn.

Victron 75/15 en 199/15 hebben een 20A zekering.

In de geschetste situatie zal de hoogste stroom niet uit de zonnepaneel lader/regelaar komen maar uit de accu. Bij een sluiting kan dat een kortsluit stroom zijn van 100A en meer.
Een 6 kwadraat leiding wordt bij zo'n 40A warm, bij 50A heet en bij 60A smelt de isolatie eraf en bij nog hogere stromen vliegt de isolatie in de brand. Dat laatste wil je voorkomen met een zekering.

Met een 30A zekering voor kom je zelfs het warm worden omdat deze eerder door smelt dan de 6 kwadraat leiding. Let wel dat dit geen bescherming vormt voor de regelaar, zekeringen beschermen leidingen en geen apparaten, daar heb je een andere beveiliging voor nodig!

Kan de regelaar meer dan 30A leveren, dan zal ook de stroom uit de regelaar de zekering doen smelten. De zekering in dit circuit moet bij de accu zitten, die kan de hoogste stroom leveren en de leiding doen smelten. In de regelaar heeft de zekering niet veel zin omdat de stroom bij kortsluiting uit de accu komt en die kan met enige zekerheid meer stroom leveren dan de regelaar.
Je geeft helaas niet op welke spanning en welke capaciteit de accu heeft. Daar kan de kortsluitstroom uit worden afgeleid. Uit het vermogen in Wp kan de maximale stroom van de regelaar worden afgeleid (bij een boordnet van 12V).
Groeten, Peper.

Het gaat om een 12 v netwerk met 500 amp aan batterijen

Ik neem aan dat je 500Ah bedoelt. Nou die kunnen vlot 1000A aan kortsluitstroom leveren en daarmee is een 6 kwadraat leiding in een flits verdampt.
Bij een 12V installatie betekent -grof geschat- dat elke 12Wp aan zonnepaneel-vermogen op zijn gunstigst 1A 'laderstroom' opwekt. Hoeveel Wp aan zonnepanelen heb je geïnstalleerd?
Groeten, Peper

Wat is het maximale vermogen van de solar paelen en wat is de boordspanning?
Als de maximale stroom uitgerekend is, kan je de eerste bovenliggende waarde nemen.
Als je 10A uit je paneel haalt is een 100A zekering beyond commen sense.

We hebben 2 panelen liggen

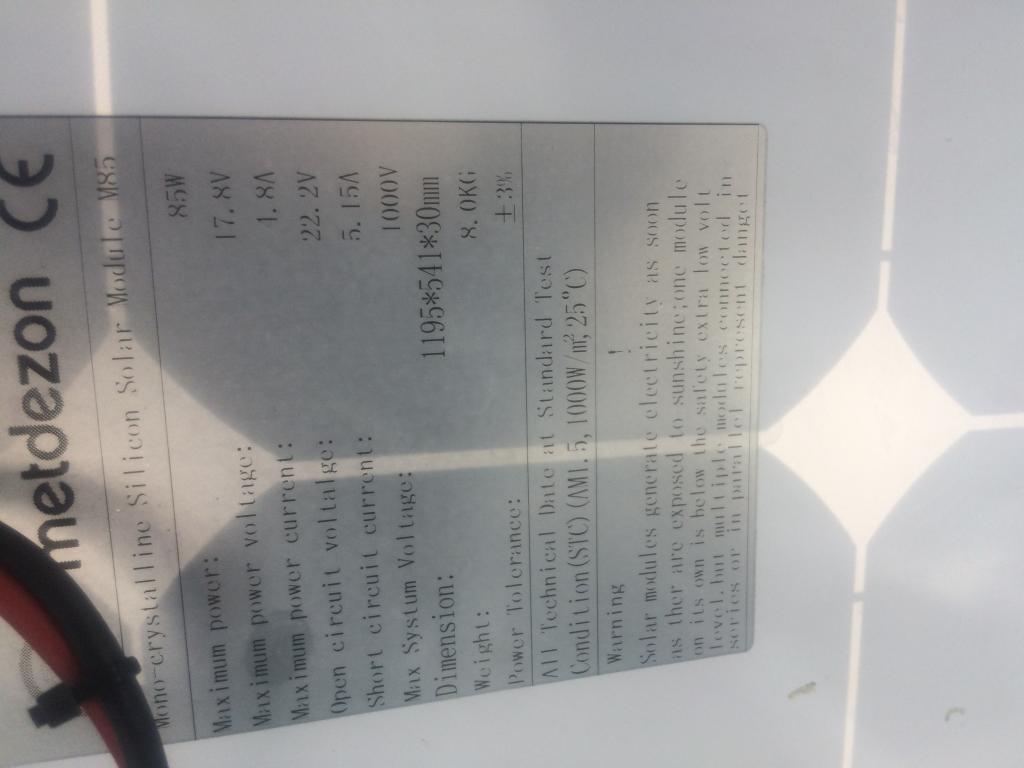

Vermogen zie bijlage

Die leveren een kortsluitstroom van ruim 5A per paneel. Dat is bij parallelschakeling iets meer dan 10A. Je zou de 6 kwadraat met een 15A zekering kunnen beveiligen tegen doorbranden. Is er sluiting, dan smelt de zekering eerder door dan dat de draad warm kan worden.
De zekering zal niet doorbranden op het moment dat de panelen hun maximale stroom leveren want de som van de paneelstromen en daarmee van de regelaar zal niet boven de 10A uitkomen.
een 15A zekering is een verantwoorde keuze als je deze dicht bij de +pool van de accu plaatst.
Groeten, Peper.

Dus 2 x 85W. Als je een regelaar hebt die daarop aangepast is, zal er ook wel een zekering in zitten. Zo'n zekering zit zelfs in regelaars van minder dan €40.

Peper schreef :
Pcies!
Thanks Peper....

@W&W: Heb ik (en anderen) toch nog wat aan die MTS-E opleiding

@Proost: Dat kan wel zijn, maar als er geen zekering in de 6 kwadraat zit naar de accu en ook nog heel dichtbij de accu en iemand of iets sluit de 6 kwadraat kort naar massa, gedraagt deze zich als een flitslampje! De kans op brand is dan heel groot!
De zekering in de lader doet dan helemaal niets maar je boot staat wel in de fik! (Heb ik 'fictieve' ervaring mee inmiddels)
Groeten, Peper.

Gloobox schreef : Proost schreef :
Als beide beweringen juist zijn en de deskundigen vinden dan nog dat er een 2e zekering, vlak bij de accu, zeg 10cm, nodig is om de overblijvende kabellengte van ±40 cm tegen kortsluiting te beschermen hebben we wel heel weinig vertrouwen in de installatie.
Waarom niet nog twee zekeringen in de min kabel ? Je weet immers maar nooit.

3Noreen schreef :

Sinds die tocht naar Engeland (je weet wel) vertrouw ik alleen nog maar mijn eigen 'Fish and chips', drank en installatie!

Groeten, Peper.

nou ja, niet overdrijven in ieder geval. 1 zekeringetje lijkt me wel voldoende.
