Onderwerp: Pomp Laguna toilet weigert dienst

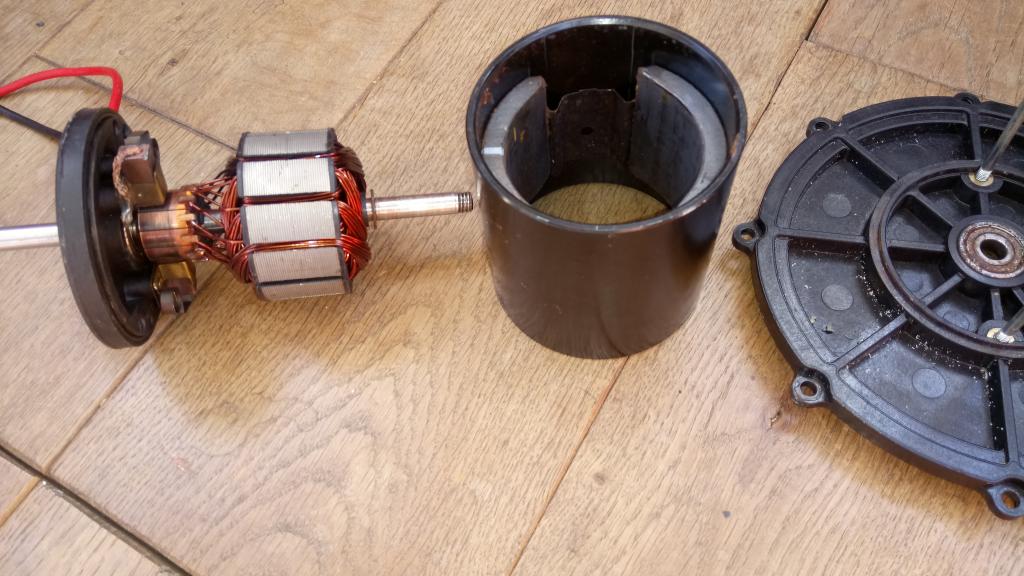

De details zal ik jullie besparen, maar de gecombineerde pomp van ons elektrisch Laguna toilet weigert sinds vanochtend dienst. Ik heb het ding helemaal uit elkaar gehad, de as liep mi wel erg moeizaam bij de hakselaar, boel weer soepel in beweging en in elkaar, maar hoewel het er erg simpel uit ziet met enkel wat spoelen en magneten en verder geen elektronische poespas, weigert de pomp dienst.

Zo'n pompmotor kan kennelijk stuk
Wat zou er dan stuk kunnen zijn?
Is dat te repareren?
Zijn die pompen los verkrijgbaar?

Ti., er staat stroom op en de zekering brand niet door

bvd

iets met koolborstels?

De twee koperen door veren tegen de kern aangehouden staafjes waaraan de + en - zich bevinden lijken mij van afdoende lengte nog.

Die bwdoel je toch

Koolborstels zijn geen koperen staafjes.... maar zwarte koolstof.

normaliter koolstof ja,
of ze zijn op

Die zitten hier niet op/in/aan

Maar dan in elkaar geschoven

ik zie duidelijk koolborstels
en nog goed ook

en als je het motortje in elkaar zet en eens los test (zonder op de versnijder)
wat dan?


geen van de koperen draden/windingen zijn losgeraakt?
je kunt je ook nog eens doormeten
180 graden tov van elkaar moet op de contactvlakken een lage ohmse weerstand hebben

edit; ebvt. ook een fijn schuurpapiertje over de contactvlakken heen halen

En met een kraspen (ofzo) tussen de lamellen door.
Hier verzamelt zich het slijpsel van de koolborstels.
Eventuueel met een fiberborstel over de lamellen.

Jan Willem

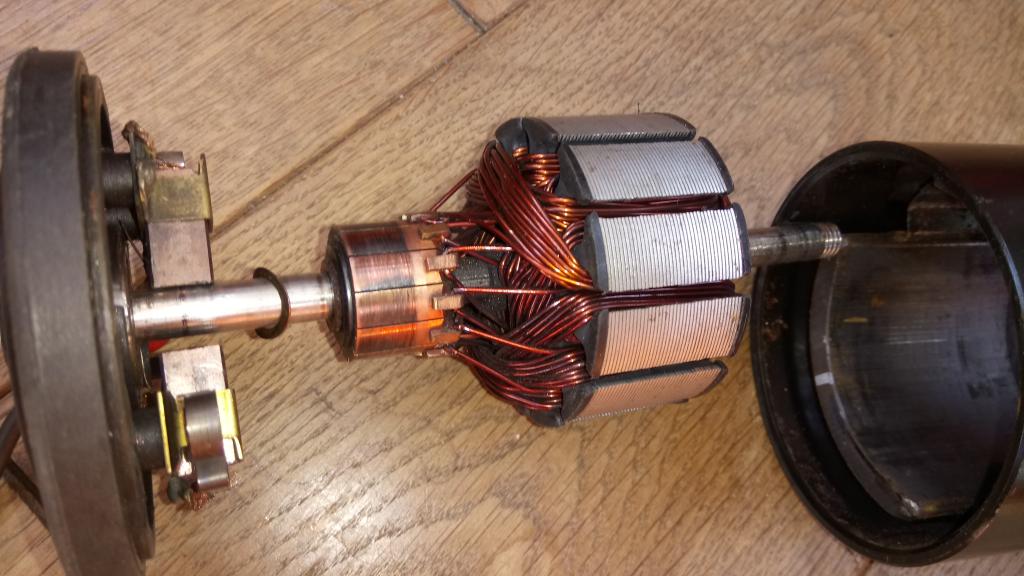

Oke, dan spreken we over dezelfde spleepcontacten
Na 3 rondjes meten op parten op de spoel en de centale in partjes verdeelde 'as' kom ik op een vrij constante 11,5 ohm

Zie geen losse draden/windingen. verder

ziet er goed uit dus,
misschien zit het probleem in het mechanische deel van de versnijder
de motor eens los testen al gedaan?


edit; gisteren iets verkeerd gegeten?

Probleem is gevonden

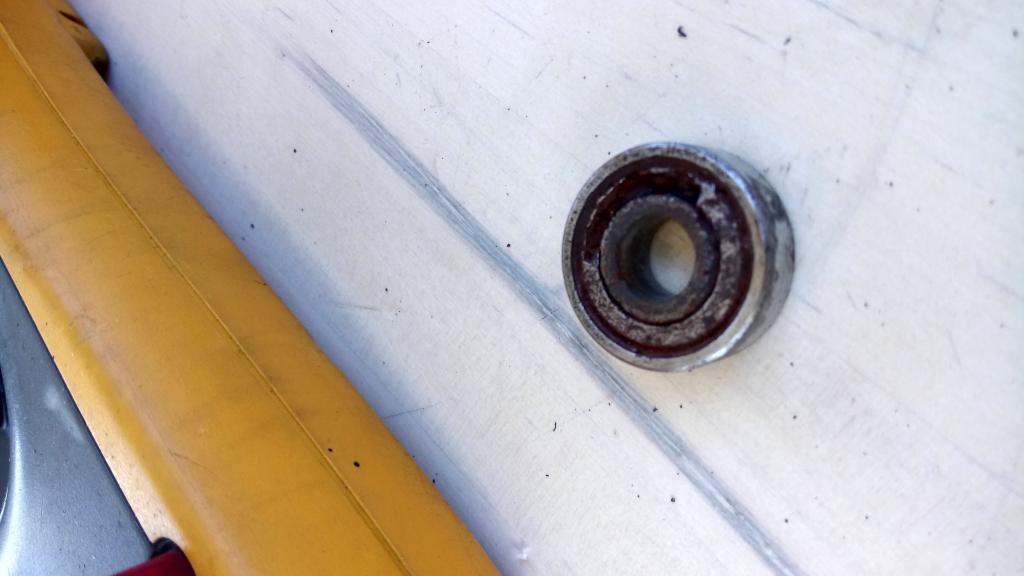

De motor wil wel, maar de as slaat gelijk vast in het lager waar zelf geen beweging meer in zit...

Hartelijk dank voor het meedenken.
Ook al krijg ik het lager wellicht weer gangbaar,
ik ga sowieso een nieuwe halen, gelijk maar twee

beter vervangen
standaard lagers kosten niet veel
bijv bij een repair onderdelenshop halen/bestellen

als je verstandig bent, koop je een RVS lager.
o.a. te koop bij fa. Bernard Sanders

Dat lager was ongetwijfeld al van RVS.
Maar in die omgeving (urine, maagzuren, bacteriën in 1000 soorten, chloor, zout water) gaat dat gewoon kapot.

Er zijn ook volledig kunststof lagers, schijnt het. Van POM (Delrin).

Een vraag aan de techneuten :

ik heb dan wel geen elektrisch toilet maar wel enkel elektromotoren en o.a. ook een flinke die ik gebruik als generator.

Heb eens gelezen dat als je het anker uit de motor haalt zoals op de foto het magnetisme van de permanente magneten snel afneemt.

Is daar iets van ?

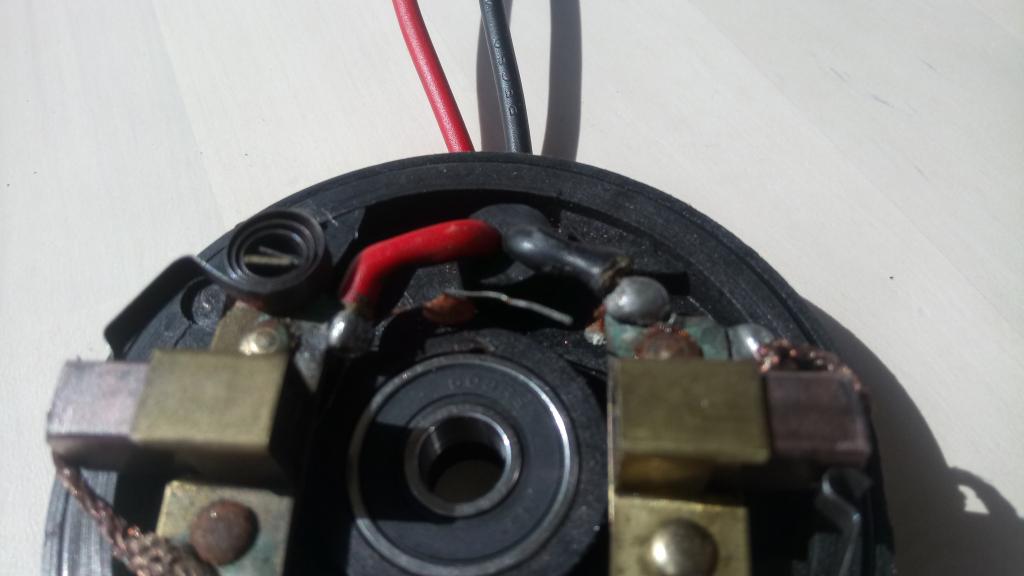

Nieuwe vloeistofdichte lagers gehaald, valt me net op dat er iets los zit, een weerstandje (oid).


Past precies op de massa pool, maar hoort het daar ook?

Bvd

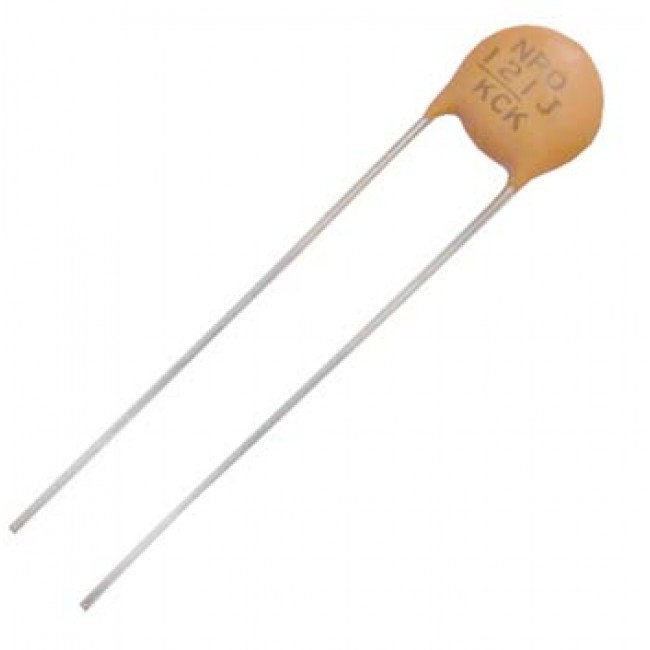

lijkt me een klein condensatortje. Mogelijk om stoorsignalen te verminderen?

Lijkt idd op een dergelijk condesatortje.
Vastsolderen aan de massa dan weer?

Yep

Dank!
