Onderwerp: We varen achteruit - verkeerde heading

Op onze Raymarine e7 plotter lijkt het alsof we constant achteruit varen. Behalve als we dat daadwerkelijk doen, want dan varen we vooruit.

De true heading van de Raymarine P70 bedienigsunit van de stuurautomaat geeft wel de juiste koers aan. De e7 plotter heeft lost de paradox van achteruitvaren met een tegengestelde COG op zijn eigen manier op: hij rekent uit dat de stroming dan 2x de SOG tegen moet zijn. Zo hadden we de stroming vandaag 7 knopen tegen op het vlakke Ijsselmeer.

Ook het Micronet display heeft de verkeerde heading aan, die ongeveer 173 graden afwijkt van de daadwerkelijke koers.

Nou de vraag: weet iemand waarom dit gebeurt, en hoe ik het oplos?

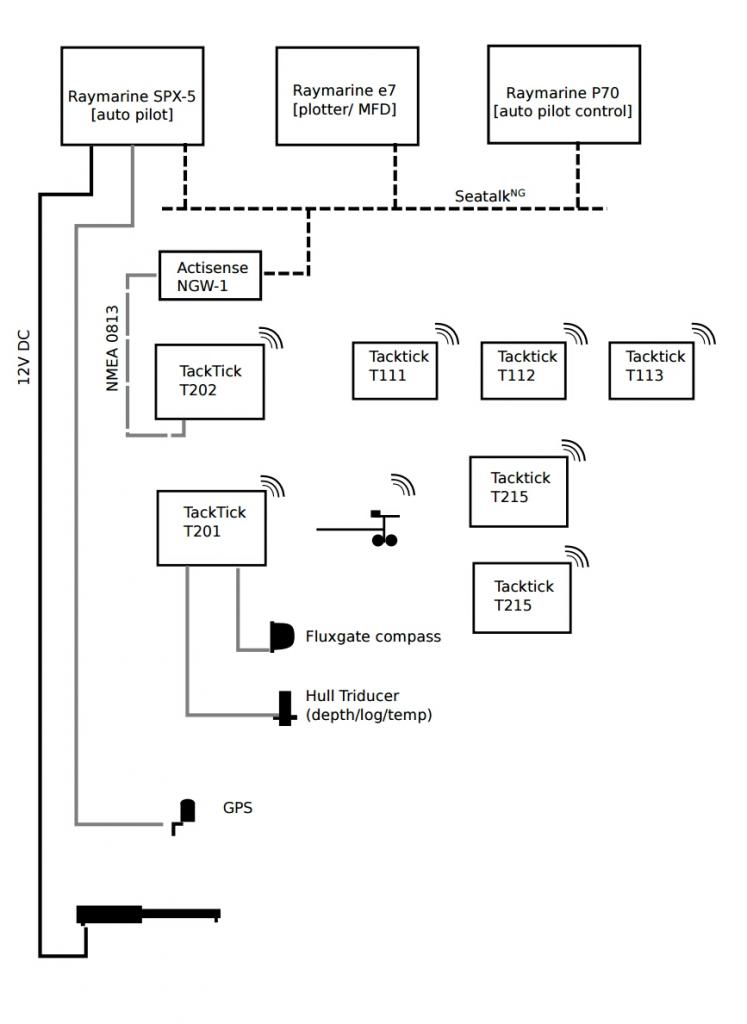

Onderstaand een schema van de apparatuur.

Je schema zegt me niet zoveel.
Ik zou als eerste het kompas 180º keren en dan weer eens kijken wat er gebeurt.

De COG zal zeker kloppen, die komt uit de GPS, en gaat dan naar SPX en verder over STNG.

Een verkeerde heading kan alleen maar uit de Fluxgate komen. Draadjes goed aangesloten?

Welk apparaat maakt de heading nu beschikbaar op je netwerk? Gebruikt je AP ook deze heading?

Kun je je kompas calibreren door rondjes te varen? Of tenmiste een offset in te geven? Je kompas 180 gr draaien zou je wellicht ook doorceen 180 gr offset kunnen bereiken.

Je AP stuurt wel de goede kant op, dus roer naar SB voor een verhoging van de heading?

Is deze situatie altijd zo geweest of is dat recentelijk ontstaan.
is de positie van het kompas recentelijk gewijzigd, of heb je iets nieuws in de omgeving gemonteerd

E7 en P7 laatste update gehad ??? , daarna wel het kompas opnieuw ingesteld en gecallibreerd ?

Doet dit euvel zich ook voor als je de NGW los koppelt?

Ik kan je niet helpen. Ik zou wel proberen de fluxgate direct te koppelen aan de SPX-5. Heb ik zelf - en nooit problemen mee gehad.

Wij hadden een vergelijkbaar probleem, ook met Raymarine (een pathfinder rl70c): we voeren achteruit!

Het probleem was plots en schijnbaar uit het niets ontstaan tijdens een lange reis.
Omdat ik er verder gaan kaas van gegeten had (en heb) heb ik het zo gelaten... Heb de weg gevonden.
Heeft wat met je elektronisch kompas te maken. Schijnt.

Lijkt dus aan TackTick te liggen. Weet je 100% zeker dat aan de SPX5 (course computer) geen fluxgate kompas zit verbonden?

Kijk eens op de e7, of er meerdere heading(s) aanwezig zijn (Data Sources?)

Heading: Is de richting waarin je boeg wijst. Kan eigenlijk alleen mara door een kompas, in dit geval het fluxgate kompas, worden aangeduid.

COG: is je track over de grond, dat kan iets heel anders zijn dan je heading. Meest sprekend voorbeeld is bij achteruivaren: heading en COG zijn vrijwel tegengesteld.

In dit geval: bij vooruitvaren zouden COG en Heading (ongeveer) gelijk moeten zijn, zeker geen 180 graden verschil, of je moet ergens tussen de magnetisch pool en de noordpool varen.
Ik denk dus inderdaad een probleem met je fluxgate kompas.

Bij instalatie heb je in je fluxgate een offset ingevoerd, en daarna als het goed is ook nog wat compenseer rondjes gevaren.
Lijkt erop dat door een ´kromme volt' oid de configuratie van het compass verdwenen is. De manual erbij en opnieuw instellen.

Misschien is er in de service manual van de SPX5 wat te vinden: www.olajedatos.com/documentos/...t_Service_Manual.pdf
Ad

Dank allen voor de reacties. We varen nu weer de goede kant op. Ik heb de de P70 bedieningsunit van de stuurautomaat teruggezet naar de fabrieksinstellingen en opnieuw de offset ingesteld. Daarmee is het probleem verholpen.

De P70 gaf al vanaf het moment dat we de boot vorig jaar overnamen de verkeerde heading aan. Ik had het tot nu toe zo gelaten omdat de stuurautomaat wel de juiste kant op stuurde. De stuurautomaat leek dus een andere heading te gebruiken dan de heading van de plotter.

Ik ben er achter gekomen dat er twee kompassen in het netwerk zitten. Wat ik aanzag voor gps-ontvanger blijkt een fluxgate kompas te zijn, direct aangesloten op de SPX5. Daarnaast zit er een kompas aan het Micronet netwerk. Van welk kompas ik de instellingen heb herstel, en welk kompas nu wordt gebruikt weet ik niet. De P70 kan dat niet aangeven (melding functie wordt niet ondersteund).

Mooi, opgelost... met zekerheid wordt wordt fluxgate van SPX5 gebruikt.
