Onderwerp: Analoge Autohelm 1000 handbediening

Als de zeilen naar beneden zijn en de bbm de boot op de stuurautomaat voortbeweegt zit ik vaak op het voordek. Het is leuk varen zo “met de handjes los” en je ziet regelmatig mensen verbaasd kijken. Het is alleen lastig dat je voor een koerswijziging steeds naar achteren moet kruipen. Daar heb ik nu wat op gevonden.

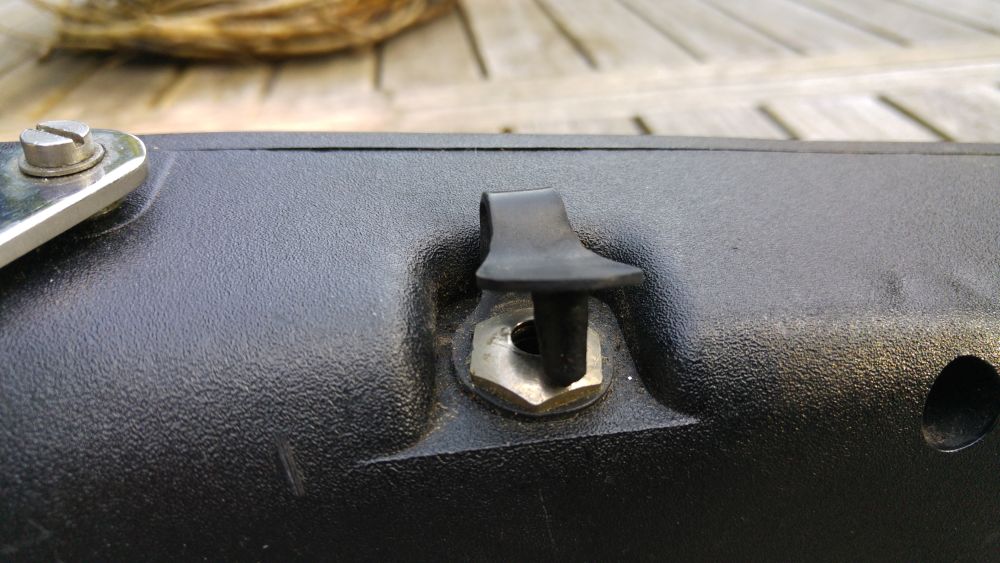

De analoge Autohelm 1000 heeft een ingang waarop je een windvaan kunt aansluiten. Besturing van de motor wordt dan overgenomen door 2 contactjes en een middencontact die in het vaantje zitten. Verbinding loopt via een grote “audio” plug waarvan de “aardaansluiting” het middencontact is.

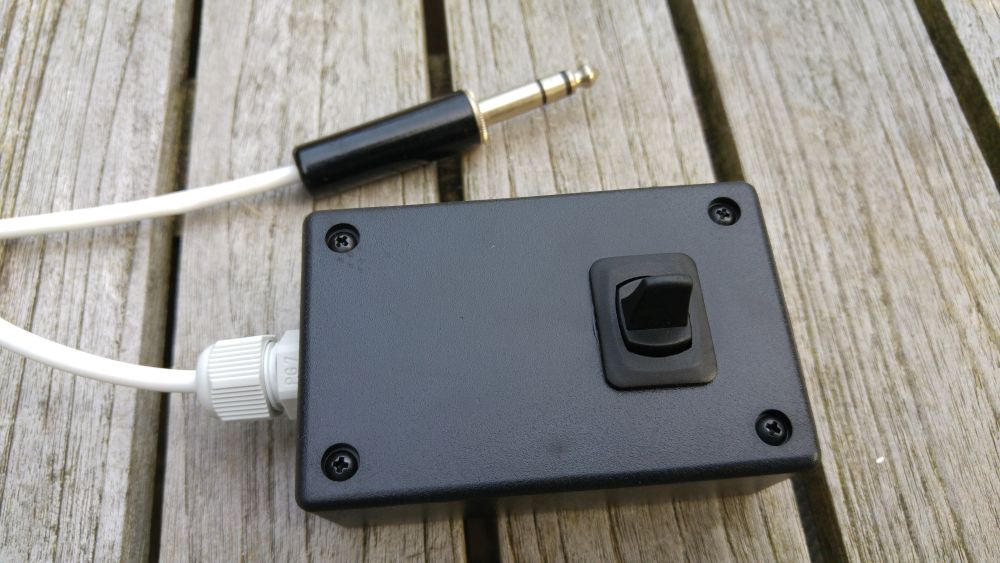

Op deze ingang heb ik nu een wip-wisselschakelaar aangesloten die netjes gemonteerd is in een kastje. Verbinding met de stuurautomaat loopt via een dunne kabel. Vanaf het voordek kan ik nu de stuurautomaat bedienen. Tikje links en weer een tikje rechts.


Grt Hans

Geniaal Hans!!
Die plug is overigens gewoon een ouderwetse koptelefoon aansluiting.
Of stereo plug. Tip = Links, "midden aansluiting" rechts en de rest - .
Officiële benaming is " 1/4 inch jack-plug"
Heb een AH st800, zit daar ook zo'n aansluiting op?
ben even ver weg van de Etap.

Groet, André

Simpel maar doeltreffend! Dank voor de tip!

Top!

AdB schreef :
Is jouw vak he
Dacht dat de AH 800 zo'n aansluiting niet heeft.

Grt Hans

Edit: Spulletjes gekocht bij Baco in IJmuiden. Schakelaar is spatwaterdicht.

Top, jammer dat de ST400 zo'n mogelijkheid niet heeft. Alleen een hele dure afstandbediening.

Ohh, leuk,
met een kleine extra investering kan je het zelfs draadloos maken, zie hier.
als je dat doet niet vergeten alles alles via Momentary te schakelen.

Momentary Jumper on “ 2&3”

gaat het volgens mij nog relaxter en past best in dat doosje..

omega schreef :
De AH800 heeft ook een aansluiting voor een afstandbediening.
Ik heb er zelf ééntje voor gemaakt.

Thomss schreef :
Of dit:
www.pololu.com/product/777/specs

met dit

www.pololu.com/product/2738

Smullen!

metar schreef :
Metar,
zou je mij kunnen laten zien hoe je dat gedaan hebt?

André

WADnWIND schreef :

Straks hoef je er alleen nog maar tegen te praten
Draadloos met zo'n kastje is geen gek idee.
In de stuurautomaat is ruimte genoeg en je hebt er ook 12V.
Eerst maar eens bekijken hoe het kastje werkt.

Grt Hans

Thomss schreef :

Dit apparaatje kan je dat ook gebruiken om andere apparatuur op afstand aan en uit te schakelen?

Afgelopen weekend de afstandsbediening succesvol getest.
Even wennen met sturen omdat er een kleine vertraging in zit.
Was weer een leuk projectje

Grt Hans

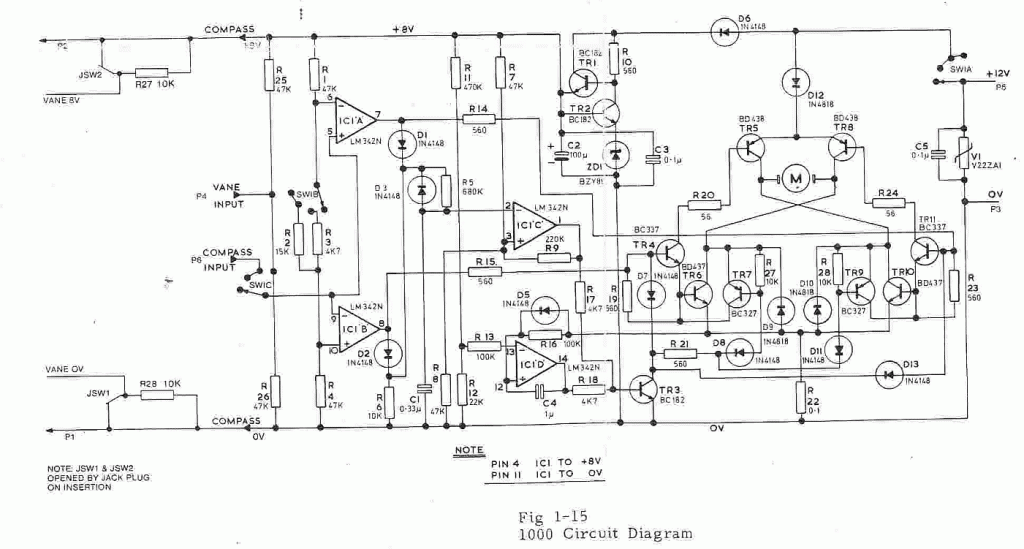

Als je nu voor die schakelaar een potmeter neemt van b.v. 4K7 of 10K o.i.d., dan kan je gewoon sturen met een rond knopje.
Bovenkant potmeter aan "Vane 8V"
Onderkant potmeter aan "Vane 0V"
Loper aan "Vane input" (P4)

Hoe lager de waarde van de potmeter, hoe preciezer het stuurt, 1K mag ook.

Beetje empirisch.

Van de winter ga ik dat testen.
