Onderwerp: Aansluiten optocoupler

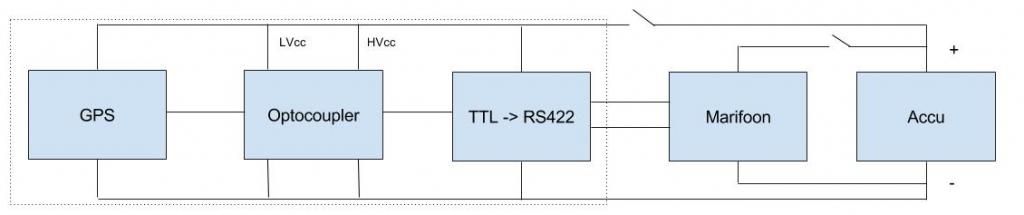

Ik heb wat spullen gekocht bij Ali, maar ik worstel wat met het aansluiten i.v.m. aardlussen die ik wil voorkomen. Zie onderstaand schema.





In het schema zijn de LVcc en de HVcc van de optcoupler op dezelfde voeding aangesloten. Volgens mij moet het zo niet. Hoort het zo te zijn, dat het rechter gedeelte van mijn schakeling vanuit de marifoon gevoed moet worden? Maar heeft dit wel zin als alles op dezelfde voeding staat?

Heb je dat zelf bedacht of heeft iemand je dat aangepraat?
De ingang van de marfoon is (als het goed is en waarom zou dat niet) voorzien van een optocoupler. Dus als je de GPS uitgang direct aan de marifoon knoopt, is er niks aan de hand. Al die overige dingen zijn goed voor de handel en om storingen te genereren.

Dat is een frappante wending van mijn vraag. Ik heb daar eigenlijk nog niet aan gedacht. Ik heb een GX1200 van Standard Horizon, maar kan uit de manual niet halen of daar een optocoupler inzit. Dat zou natuurlijk zeker het geval kunnen zijn.

Waarom worden er dan überhaupt optocouplers toegepast in die multiplexers, als de apparaten (gebruikers) die je er op aansluit zelf al een optocoupler hebben? Of hebben multiplexers alleen optocouplers op de ingangen?

Zoals ik het begrepen heb is het nmea protocol zo dat de ontvangende kant voorzien moet zijn van een optocoupler.
Een multiplexer is een ontvangend apparaat. Op de uitgang multiplexer zou ook geen optocoupler hoeven te zitten. Alleen op de ingangen.

3Noreen schreef : Klopt echter behalve dat het nmea protocol bestaat uit deze afspraken wordt het ook gezien als taal, en over rs232 etc (verschillende voltage niveaus)verstuurd om problemen te voorkomen kan het zijn dat zoals bij ons de uitgangen ook voorzien zijn van een optocoupler, omdat die dan ook een extra galvanische gescheiden voeding er bij nodig heeft is zo'n uitgang een stuk duurder. De ontvangende optocoupler heeft geen voeding nodig en is daardoor de helft goedkoper.



ilCigno: productreclame verwijderd

Bedankt allemaal weer voor de antwoorden. Ik ga de Marifoon zonder optocoupler aansluiten. Ik verwacht er sowieso niet zoveel problemen mee, omdat de marifoon en het kastje met de GPS vlak naast elkaar zitten.

Daan,

Ik wil niet vervelend doen, maar je kan het ook aan de importeur vragen, en die ken jij
Die hebben tenminste de juiste documentatie.

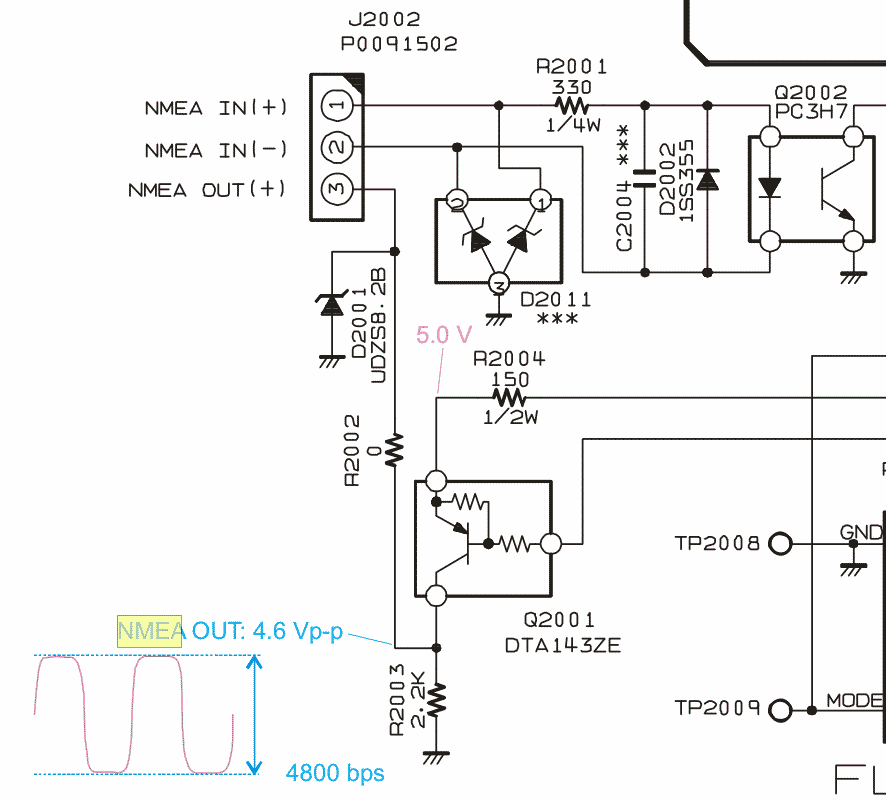

Dit is de NMEA input van de GX serie:

Hallo Jugo,

Ik had stiekem de hoop dat je ff zou reageren. Die is dus in vervulling gegaan.

Nu weet ik het zeker. Hoef ik niet moeilijk te doen met optocouplers bij de uitgang. Eigenlijk valt het hele verhaal voor mij nu op zijn plaats door jullie bijdragen.

Bedankt allemaal.

WADnWIND schreef :
Leuk om te zien hoe ze de ingang beveiligd hebben.

Grt Hans

Ik was in de veronderstelling dat een optocoupler alleen nodig was van nmea naar usb-> laptop/pc. Is dat te kort door de bocht?

Ik ben niet zo'n aardlus-specialist, maar ook bij andere verbindingen kunnen storingen optreden door aardlussen. Die kun je ondervangen door optocouplers toe te passen.

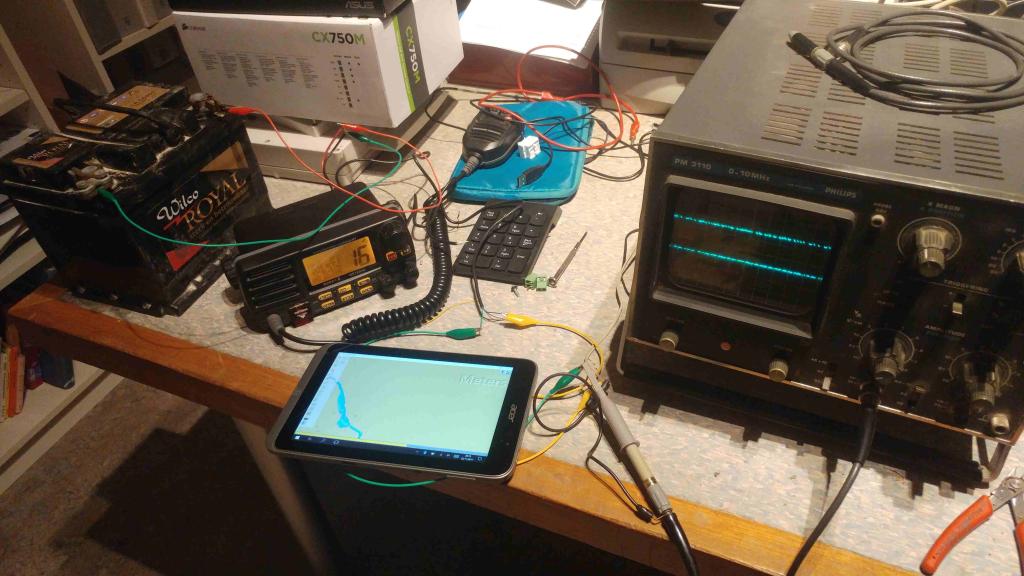

Hij doet het. Althans, in de testopstelling.



Nu kan ik op mijn marifoon zien waar ik ben
