Onderwerp: Welke weerstand voor mijn LED kompasverlichting?

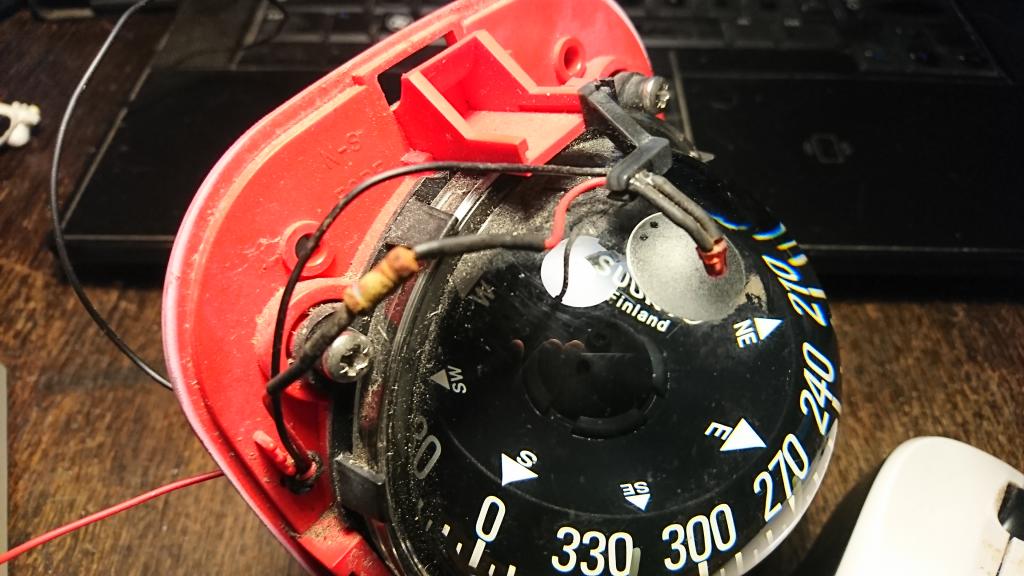

Even een vraagje voor de specialisten; ik heb in Vinkeveen een leuk 2dehands kompasje op de kop getikt. Hiervan doet de verlichting het niet. De verlichting bestaat uit een rood 3mm ledje en een gedeeltelijk weggerot weerstandje in de + draad. Dit weerstandje zal , gezien de staat waarin het verkeerd, wel ter ziele zijn. Via www.ledtuning.nl/nl/weerstand-calculator kom ik voor een 20mA 3mm ledje op een weerstand uit van 560 ohm bij 12volt (afgerond) Is het verstandig om een wat zwaarder weerstandje te nemen, uitgaande van 13.5volt bijvoorbeeld 680ohm? Of geeft het ledje dan nauwelijks nog licht?




Martijn

10 mA is in donker ook al genoeg
met 1 Kilo Ohm bij 13,8 volt heb je 12 mA (13,8 - 2Vled = 11,8V)
De weerstand moet dan 0,139 watt verwerken. de meeste weerstanden zijn 0,25 watt.

WADnWIND schreef :
Bedankt, ga ik proberen! Weerstandjes zijn gelukkig erg goedkoop.

Martijn

Probeer ook wat hogere weerstandswaarden. Er is niets zo irritant (onveilig) dan 's nachts met te veel licht in de kuip varen. Bijkomend voordeel is dat kleinere stromen minder miswijzing veroorzaken.

De draden, met het weerstandje, netjes in een spiraal draaien. Ook hierdoor minder magnetische invloed op het kompas.

WADnWIND schreef : Misschien toch maar een 0.5 W weerstand pakken, wordt het wat minder heet (meer oppervlakte).

WindVector schreef :
Hoe warm denk je dat 0,139 watt wordt?
Die weerstand van ,250 overleeft dat de komende 50 jaar wel, maar groter mag altijd.

keeszeiler schreef :
ik had in het rekenvoorbeeld al 10Ma voorgesteld ipv. 20ma.
mrtnm kan zelfs nog en draadgewonden potmeter van 1K of 2K2 in serie opnemen op zijn paneel.

WADnWIND schreef :
Dat of een multistand schakelaar (4 standen of zo) om afhankelijk van het buitenlicht meer of minder kompasverlichting te hebben. Als je het heel lux wil maken. En kwart watt weerstanden zijn meer dan voldoende.

Of hoe je iets overdreven ingewikkeld kan maken.
1k ohm is prima

WADnWIND schreef :
Vaak wordt de power rating van de weerstand bepaald door de maximum temperatuur die hij mag bereiken onder bepaalde omstandigheden, bijvoorbeeld met alleen convectieve koeling. Een weerstand die bijvoorbeeld 110 graden mag worden (fictief voorbeeld, heb even geen geschikte specs bij de hand) en dat dan wordt bij 0.25 W, wordt dan bij 0.139 W grofweg zo'n (110-20)*0.139/0.25+20 = 70 graden. Toch nog wel warm dus.
Bij een 0.5 W weerstand wordt dat dan met dezelfde gegevens 45 graden.

Ik ben bang dat er in de betreffende constructie geen sprake is van convectieve koeling, maar gezien de kleine ruimte alleen van stilstaande lucht en geen directe koppeling van de warmtebron naar de buitenlucht. Dan moet de weerstand dus koelen op basis van straling. Ik zou dus toch maar een wat hogere powerrating gebruiken.

Dat zeg ik....

roozeboos schreef :
Dat zeg ik....

WindVector schreef : Je bent niet verplicht die weerstand in het kompas in te bouwen.
Je kan een en ander ook prima in een kastje erbuiten plaatsen, (met eventueel voor de zekerheid een paar koelvinnen ).

Dan zou ik toch liever voor actieve koeling gaan.
Neem zo'n computer ventilatortje op 12 Volt of monteer de weerstand op een Peltier element.

Actief koelen met water uit het koelsysteem van de motor werkt natuurlijk het beste.

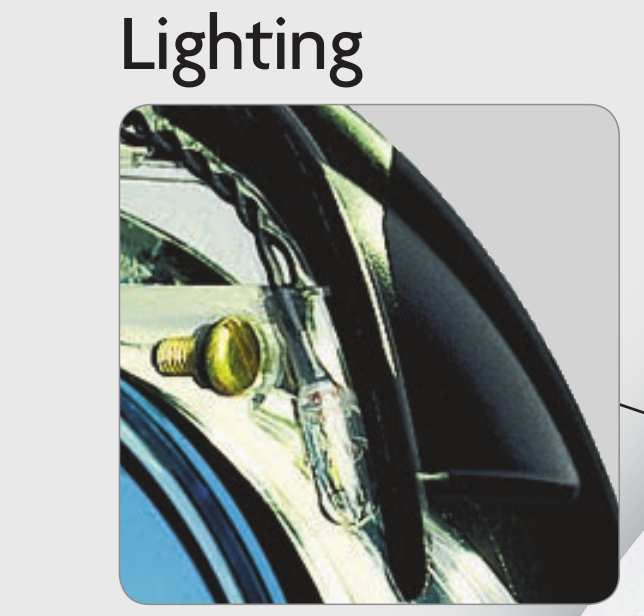

Ik heb er geen verstand van maar heb zelf gewoon een draadlampje gekocht en eraan geknoopt. Zoiets dus: Draadlampje

Dien je hier ook nog een weerstandje te gebruiken?

Het lampje is de weerstand.

edwin30 schreef :
Eigenlijk wel zo handig want als ik hoor hoeveel dit voorschakelweerstandje voor een led, aan vermogen dissipeert dan kan je inderdaad net zo goed een 40mA lampje er in plakken.

Met respect. Maar wat een onzin wordt er verkondigd in dit draadje. Schoenmaker....
Afgezien van wadnwind dan. Maar het is ook zijn leest

roozeboos schreef :
Het is duidelijk absoluut onverantwoord dat een niet daarvoor opgeleide elektrotechnisch specialist een led in zijn kompas gaat inbouwen. Voor je het weet vliegt de hele zaak in de fik. Voor de zekerheid zou je ook een sprinkler installatie kunnen overwegen mocht het toch nog mis gaan.

Als je het echt luxe wikt maken zou je de weerstand kunnen vervangen door een potmeter in de aanvoer voor het kompas. Je kan dan de licht sterkte regelen. Dan kan ie in de schemer iets feller bijvoorbeeld.

Als je uit komt op een vaste stand kan je dan alsnog even die stand doormeten en vervangen door een simpele weerstand.

Of gelijk die 1k Ohm er in, maar da's dan wel erg makkelijk misschien.

Ik heb 1k Ohm weerstandjes besteld, en een paar ledjes. Alle tips wat betreft koeling, ik denk niet dat de vlammen uit mijn kompas gaan slaan als ik het licht aan doe, en ik hou het graag simpel. Dimbaar kompaslicht is leuk, maar een beetje ¨overkill¨ op mijn bejaarde 22 voeter.

Martijn

rovinggecko schreef :
Dat zeg ik....

mrtnm schreef :
Ondanks alle warmte drama's; doe maar lekker een krimpkousje over het weerstandje, dat geeft gelijk wat mechanische stevigheid.

roozeboos schreef :
Gelukkig is de onzin zo groot dat de meesten wel weten waar er een dikke smiley bij gezet moet worden.
