Onderwerp: Bedrading schakelpaneel up to date brengen

Proficad, effe googlen

Solution schreef :
nl.proficad.eu/download.aspx
Let wel. Alleen voor windows!

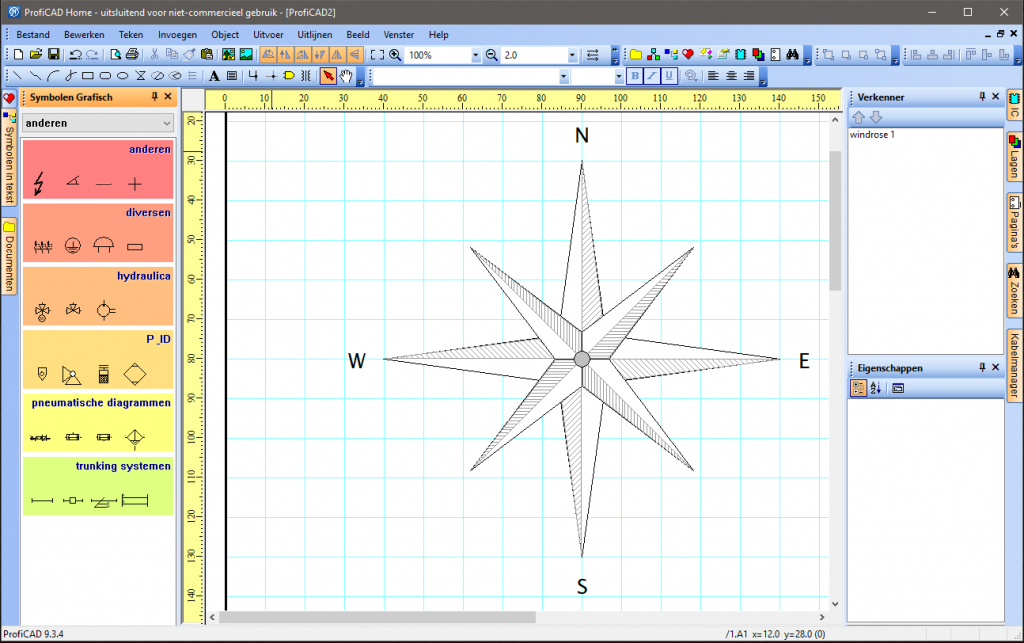

Alleen al vanwege de windroos wil je dit proggie hebben.

Dat is geen windroos, maar een Jeanneau ster

Bram6 schreef :
Ik heb het proggie gelijk weer gede-installeerd

Tinycad

ik heb dit in inkscape gedaan.
Maar dat is mss. niet chique genoeg?

LittleWings schreef :
Deftig hoor!

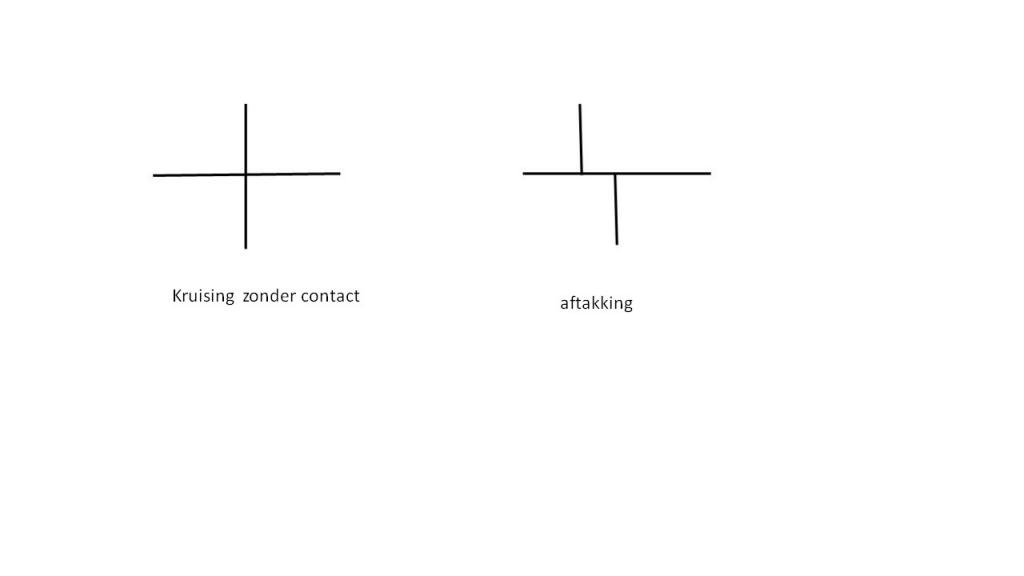

Volgens de NEN normen hoef je de boogjes in de draad als ze een andere passeren niet eens te tekenen, mag rechtdoor.
(mag natuurlijk wel, is voor de leek wat duidelijker)

Zo, jij wilt hééél graag weten of er iets mis is. Ik heb een buzzer....

^^ huh?
Die toeter bedoel je? ja die heb ik ook... (en hij doet het, nix mis mee)
Airgead schreef : ik begrijp het zo beter. Ik ben niet zo op de hoogte van e-techniek

iedereen weer bedankt voor de input. Ik heb prificad, tinycad en inkscape geinstalleerd. Little Wings jou voorbeeld is wat ik zoek. Het hoeft niet chique te zijn. Het gaat voor mij om functionaliteit. Met wat jij laat zien zou ik prima het boordnet mee kunnen documenteren. Nu kijken van welk programma ik de werking snel begrijp.

Bram6 schreef : mooi, succes ermee

Airgead schreef :
Klopt , zie beneden.
Ik teken dat soort dingen trouwens gewoon met Powerpoint want onderdeel is van Office wat ik al zo'n 15 jaar meeneem als ik een nieuwe laptop koop , een nieuwe kopen is echt niet nodig . Speciale electrische symbolen kun je ook daarmee ook gewoon invoegen.
Ad

Ik heb goede ervaringen met Visio, de OEM (download+licentie) versie kost < eur 100 dacht ik. De nieuwere versies gaan (helaas) steeds meer op PowerPoint lijken, echter ik gebruik een (goedkoop) "classic menu for Office" plugin, waardoor de meer CAD gerichtte opties goed toegankelijk zijn (trim, offset etc). Ook grote bibliotheken met electrische symbolen, schroefjes en boutjes enzo.

On-line staan vele plugins/macro's, bijvoorbeeld om oppervlaktes te berekenen. Heb m'n zeilplan er bv op schaal ingezet - erg handig...

Ik gebruik het (als niet technisch tekenaar) ook om site-markups te maken, als input naar de engineering contractor om verder uit te werken. Een echt CAD packet (AutoCAD) is te ingewikkeld/overkill voor mij. Moet er niet aan denken om zoiets in PowerPoint (of nog erger: Paint!) te doen

ik gebruik geen proprietary software.

Nachtvlinder schreef :
In Paint wordt dat een ramp maar in Powerpoint is meer mogelijk dan de meeste onder ons denken, waarschijnlijk ook dit soort dingen.
Moet je er wel heeeel diep in duiken.(Net als trouwens bij Excel)
Wat ook leuk is , is dat je bijv. in Powerpoint linkjes op een tekening kunt plakken , bijv. naar een manual of naar een webpagina. Powerpoint is ook een typisch programma om presentaties te maken en niet direct een tekenprogramma .
Allebei vaak gedaan toen ik nog werkte maar nou heb ik daar niet zoveel zin meer in
Ad

Nachtvlinder schreef :

Ik gebruik wel eens Fritzing fritzing.org/home/ Het is in principe voor Arduino, maar je kunt er ook andere schema's mee maken. Is gratis.

Gepost met de officiële Zeilersforum-app

niet om deze thread te stelen, maar ik zit met het zelfde (toekomst) project. oude boot, achter het paneel is t zo'n spaghetti zooi, dat zelfs een Italiaanse kok er geen parmezaan meer van kan maken.

Als stok achter de deur heb ik "eerst electra opschonen, dan pas nieuwe instrumenten kopen"

Wat is een goed, eenvoudig en bruikbaar boek om me in te lezen? Mag NL of Eng talig zijn.

BVBD,
Edward

Dewindhoos schreef :
Altijd-Stroom

Is een .pdf kunt het dus op je computer lezen. Mag je zo downloaden.

Tony2920 schreef :
Hoi, ja deze ken ik. Heel goed (ietwat gedateerd) document over stroom genereren en consumeren.
Waar ik meer op zoek ben, is iets over hoe sluit je alles netjes aan, bussen, schakelen, etc. Maar dan in Jip en Janneke taal

Het is al weer even geleden dat ik dit draadje heb gestart.
Door verschillende omstandigheden is de planning aangepast.

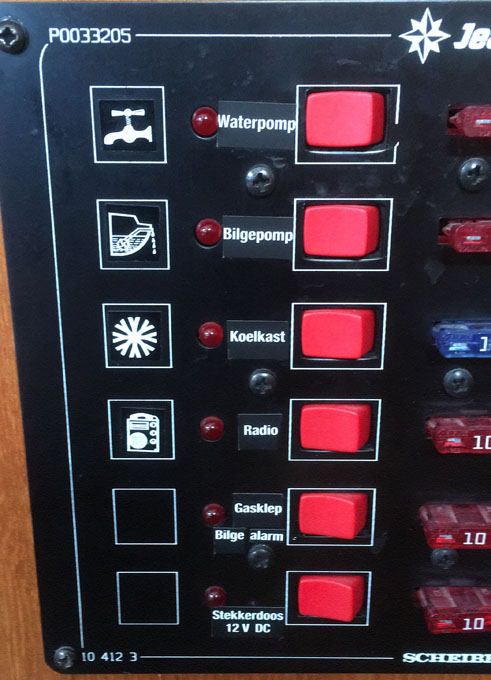

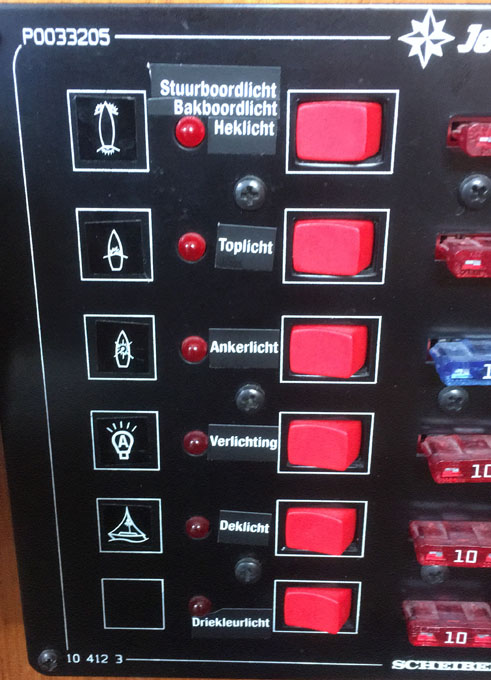

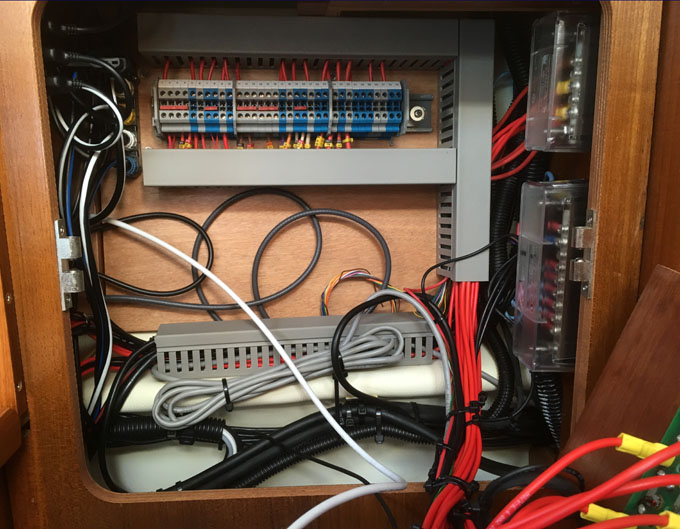

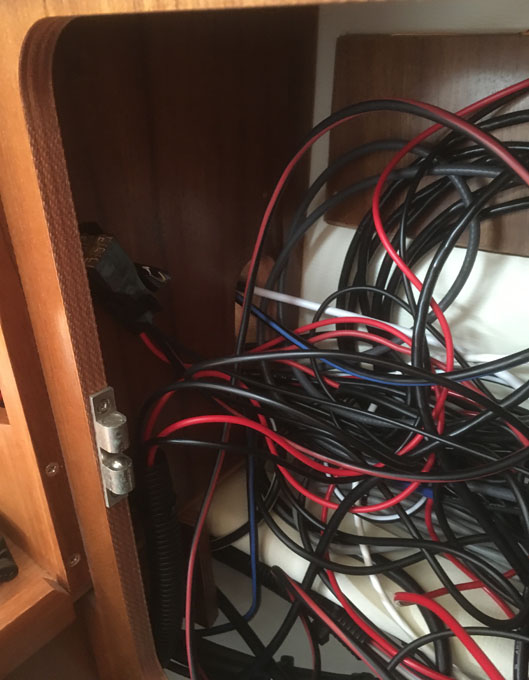

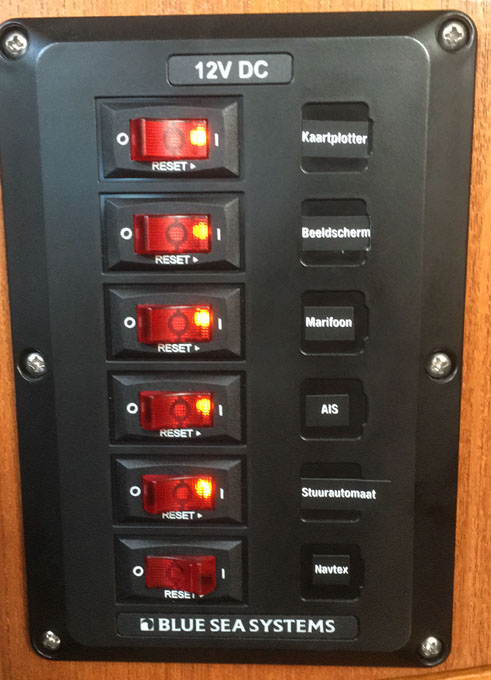

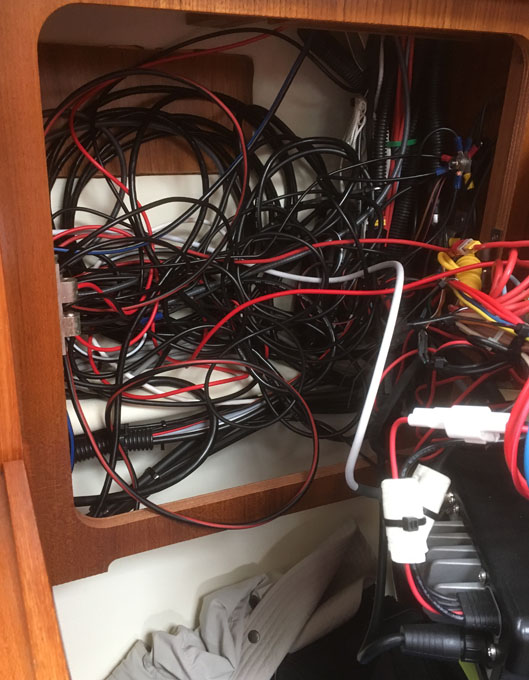

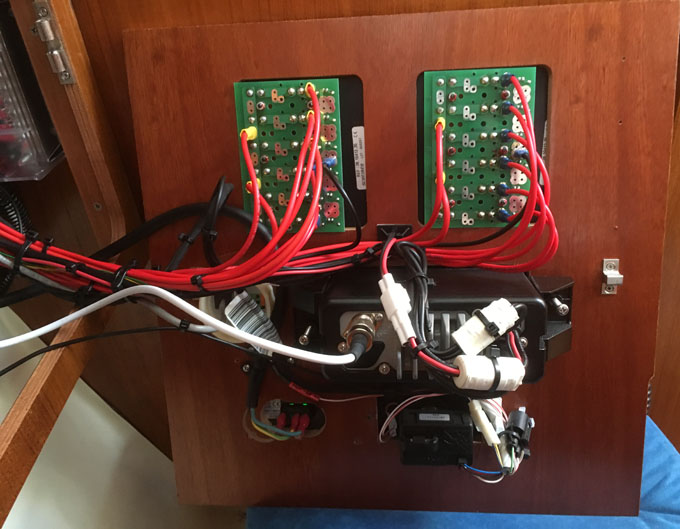

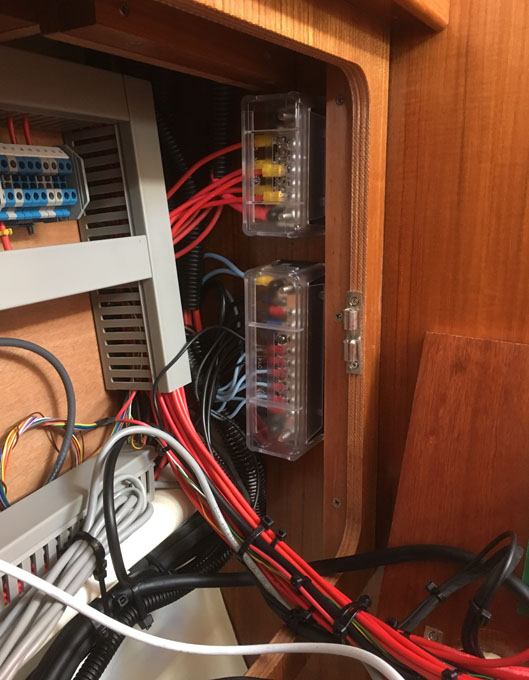

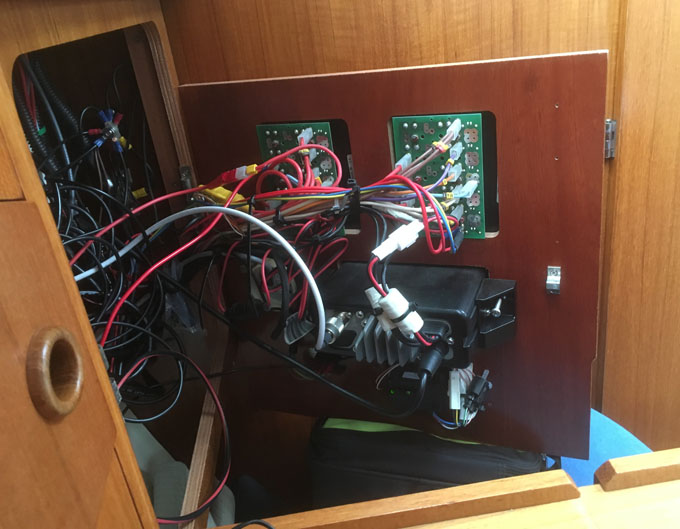

Maar nu wat beelden van voor het up to date brengen en van bijna klaar.
Het resultaat mag er wezen vind ik zelf.
Nu is alles weer overzichtelijk en bij een eventuele storing kan ik nu ook gericht zoeken.
Ik hoef er niet bij te vermelden welke foto's van voor en welke van na zijn, dat zien jullie zelf wel.

Het ziet er verzorgd uit. Heel wat uurtjes werk ongetwijfeld.

Mooi opgeknapt! En daarbij weet je nu als geen ander waar elk draadje vandaan kom en naartoe leidt.

Timo, Ik heb me wat verkeken in het aantal uren inderdaad. Het aansluiten ging wel lekker, maar het ontwarren en soms helemaal opnieuw trekken van kabels koste meer tijd dan ik had gedacht. Maar uiteindelijk de geïnvesteerde tijd meer dan waard. Ik zou het zo weer doen als ik er voor stond.

Johan, Dat klopt ik kan elk draadje nu blindelings uittekenen.
