Onderwerp: rijgklemmen

Ik heb een vraagje over het gebruik van rijgklemmen.

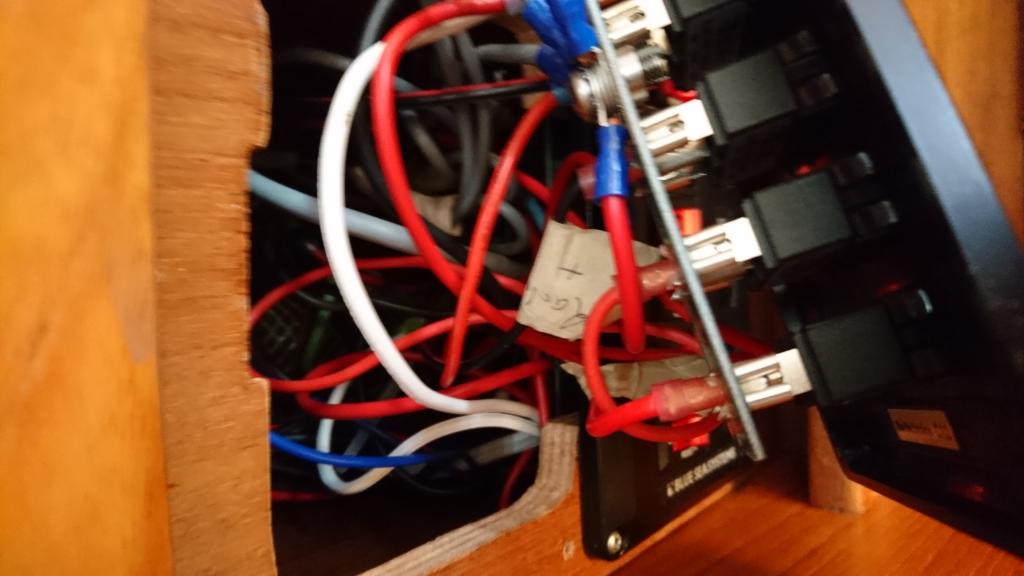

De electrische installatie op mijn boot laat te wensen over. Ik heb een paar schakelpaneeltjes en daar zit een grote kluwen met draad achter. Ik durf het eigenlijk niet helemaal open te maken. Daarnaast lopen er ook nog allerlei draden rechstreeks vanaf de accu naar allerlei verbuikers (kachel, stuurautomaat, koelkast) en overal vind ik van die glaszekering houders in kabels ....

Tevens wil ik wat aanpassingen maken in de installatie. Hier en daar een USB (laad) aansluiting, AIS transponder, Raspberry Pi etc

Kortom tijd om eerst eens wat orde en netheid in deze chaos te creeren.




Nou zat ik te denken aan het gebruik van rijgklemmen en heb ook wel eens een paar foto's gezien van nette en overzichtelijke installaties. Ik weet alleen niet precies hoe ik dat moet aanpakken.

Is het idee van rijgklemmen bv dat je al je bedrading in het schip van boven in laat komen en aan de onderkant van de rijgklemmen de voedingen zet?

Maar hoe doe je dat dan met bv. de boordverlichting? Boordlampen aan de bovenkant, voeding aan de onderkant en hoe sluit je dan de schakelaar aan? Gaat dat ook via de rijgklem? En waar laat je de zekeringen om de kabels te beschermen?

Zet je signaal draden (bv nmea0183) of 5v voor de USB ook op de rijgklemmen?

Ik hoop dat iemand een eenvoudige uitleg ergens heeft of kan geven. Of weet iemand een boekje waar dit netjes is beschreven?

Eric

beter, ga eens bij iemand aan boord kijken waar het zo zit

Die kan je ook op de rijgklemmen zetten, het voordeel is dan dat je 1x maal toevoert en zoveel je wilt aan rijgklemmen doorkoppelt zodat je net zoveel uitgangen van 5 volt hebt als je wilt, als je een 5 volt 3A aanlevert kan je tot die afname gewoon doorgaan met doorkoppelen op de rijgklem
Met gps kan dat ook, ook wel afhankelijk van wat de gps uitgang aankan, sommige kunnen maar 1 afnemer aan en sommige veel meer.

ik zou dan voor deze afnemers de kleine rijklemmen nemen die gaan tot 1,5 mm, voor de toevoer van de accu naar het paneel de grotere rijgklemmen, wel heb ik het over al je huishoud en navigatie apparatuur en niet je dieselmotor aansturing die is heel anders, en staat daar buiten.
