Onderwerp: Welk merk zijn deze dieptemeter transducer en log?

Goedeavond allemaal,

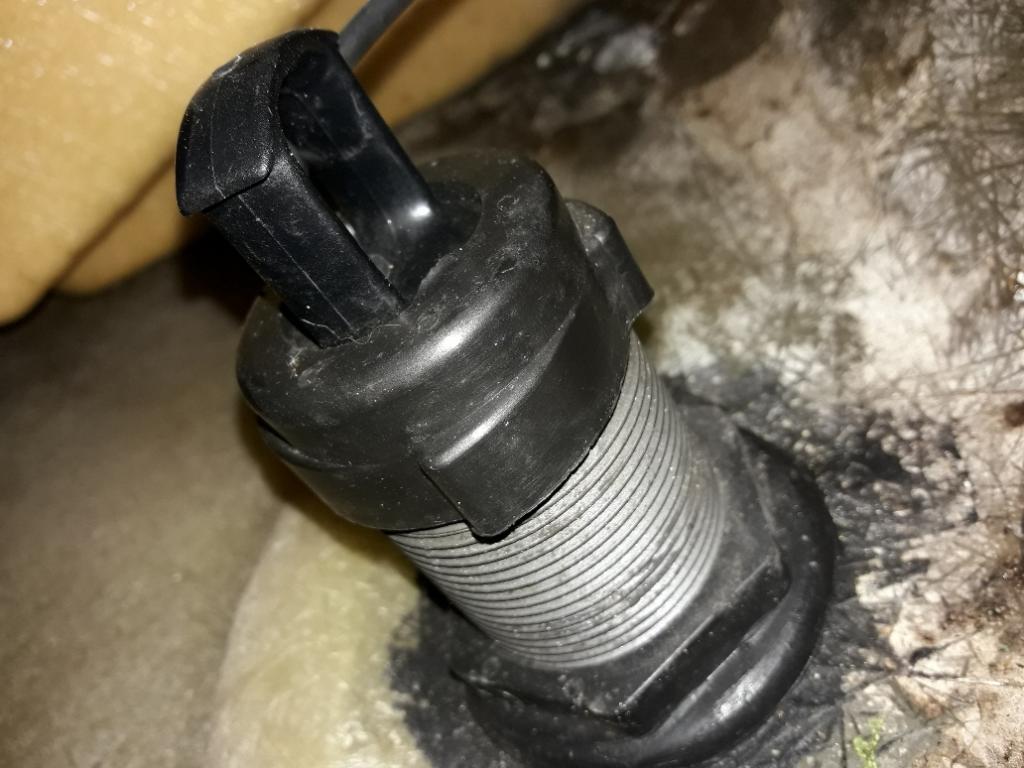

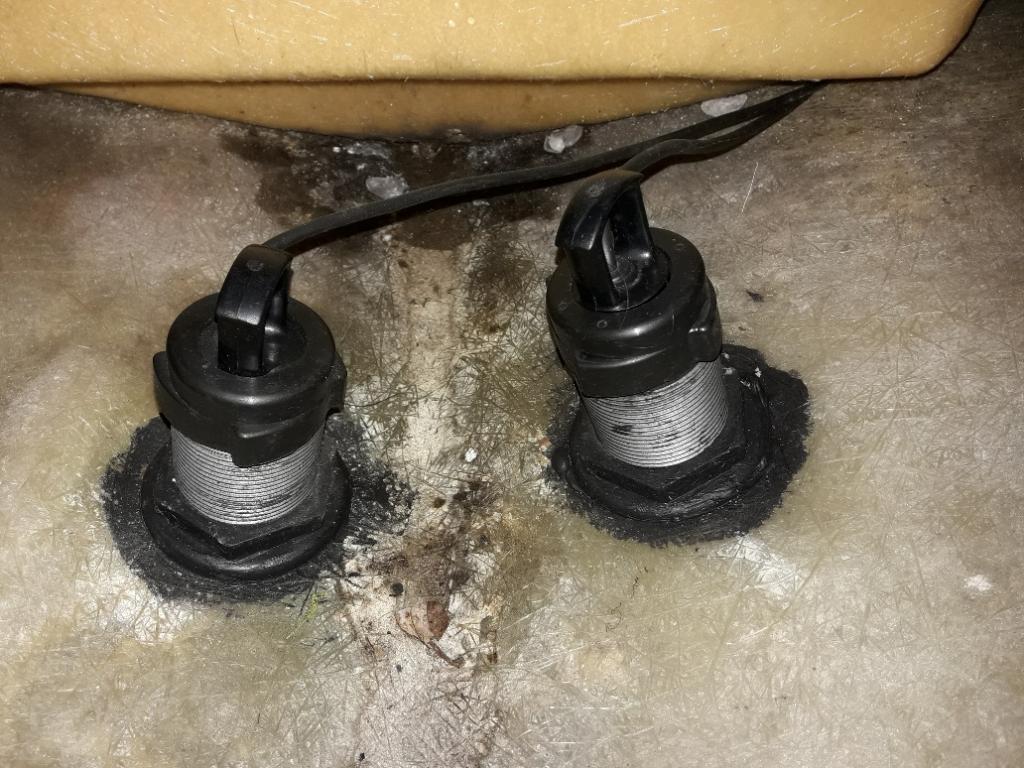

In mijn Dufour heb ik een transducer zitten van de dieptemeter en de sensor van het log. Deze zijn uitneembaar en hebben een buitendiameter van 48mm.

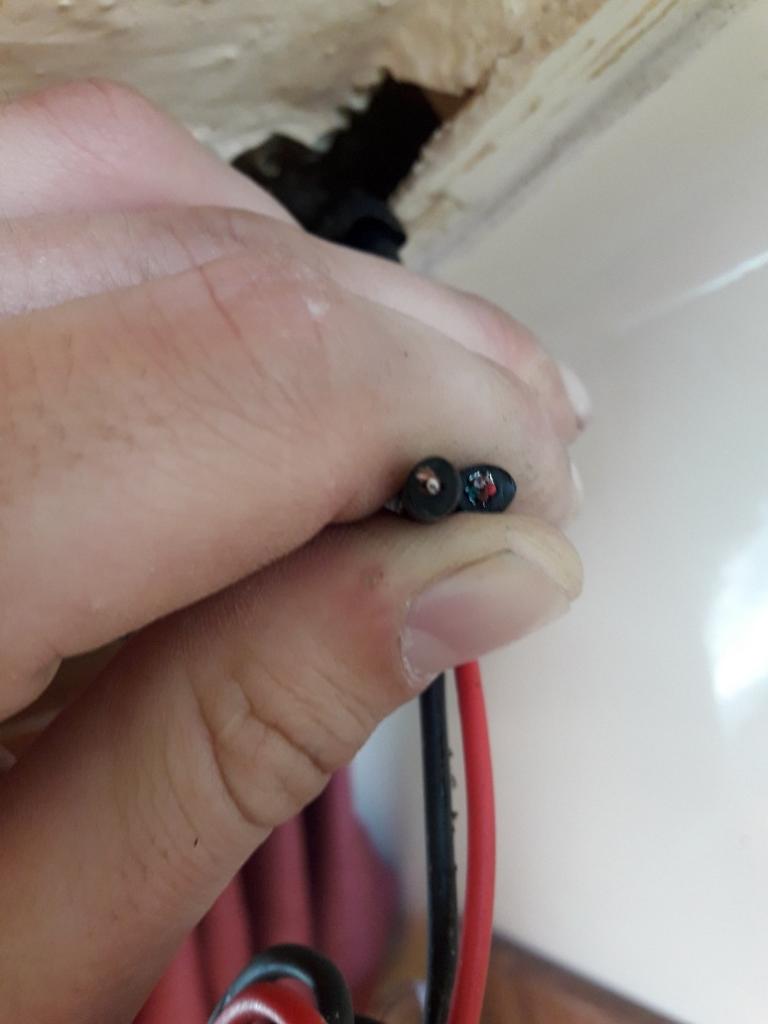

Helaas is door een vorige eigenaar alle apparatuur van boord gehaald. De kabels lopen nog wel tot de navigatiehoek maar zijn afgeknipt.
Als ik kijk naar bijvoorbeeld de Clipper Duet staat er meerdere malen duidelijk in de handleiding vermeld dat de kabels niet ingekort mogen worden, wellicht dat mijn plan om alleen nieuwe displays aan te sluiten dan niet gaat werken. Persoonlijk lijkt het mij sterk dat een meter meer of minder bij een coax kabel (voor de dieptemeter) veel verschil maakt in de uitlezing. Hetzelfde lijkt me voor de (vieraderige) kabel van de sensor, al zal daar wel het display aan moeten die bij het log hoort.
De fabrikant zal ook niet zomaar wat verzinnen dus wat invloed zal een andere kabellengte in ieder geval wel hebben.

Heeft er iemand enig idee van welk merk deze beide units zijn? Wellicht is er dan nog de mogelijkheid om alleen display(s) erbij te kopen.

Binnenkort gaat hij droog, ik zou dan eventueel een nieuw systeem kunnen inbouwen maar de meest betaalbare Clipper Duet heeft een diameter van 42mm, waardoor er nog wat meer aanpassingen nodig zijn.

Ik ben benieuwd!

Waarschijnlijk van Airmar.

Goedemiddag Ben,

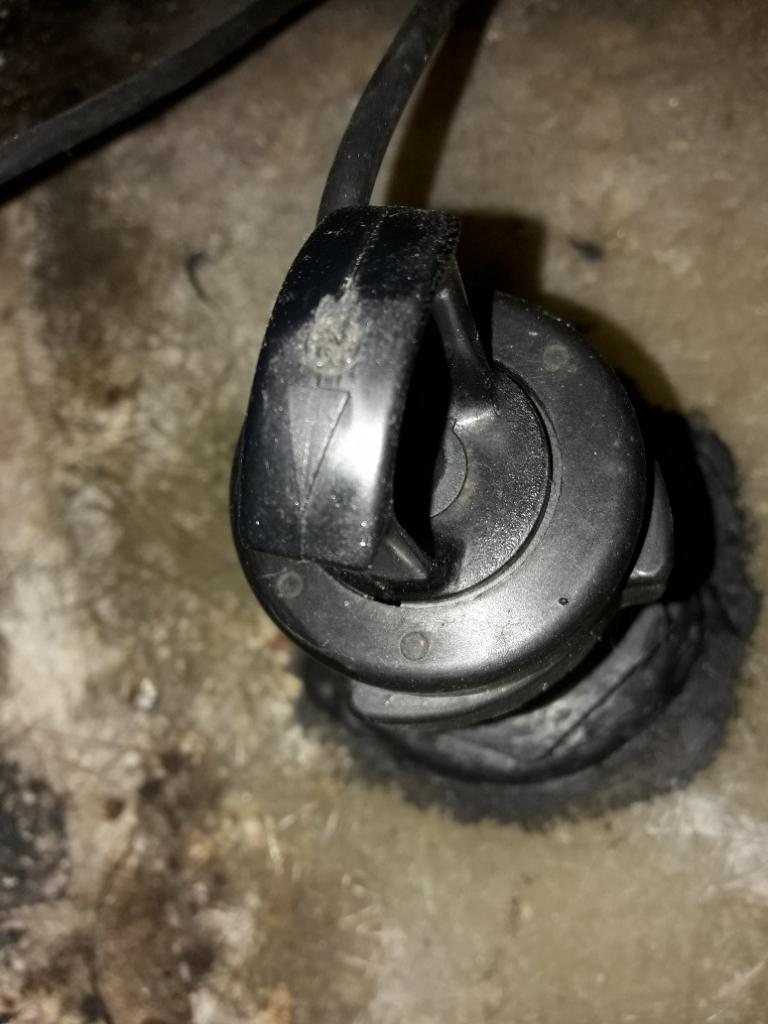

Bedankt voor je reactie. Als ik op Airmar zoek vind ik geen vergelijkbaar log of transducer. De draaidop bovenop is vrij kenmerkend. Geen idee hoe oud dit model is natuurlijk, de boot komt uit '78

Airmar levert de transducers voor bijna elk bekend merk (Raymarine, B&G, Garmin) dus ik zou er een mailtje aan wagen met de foto's die je genomen hebt.

Succes.

Mijn eerdere boot had ook (optisch...) dit type sensoren; met zo'n "oog met pijl". Dat was een Navman Multi en hoorde onderstaande klok bij.

Bedankt voor je reactie. Dit zou hem inderdaad kunnen zijn.

Iemand ervaring met het plaatsen van transducers in een te groot gat? De gaten zijn 48mm en sensoren van de Clipper duet zijn 42mm. Ik zou zelf aan de binnenkant een grote ring met binnendiameter 42mm kunnen plaatsen onder de borgmoer. Aan de buitenkant zo'n vinvormige omhuizing en voldoende kit. Deze zit ook weer met twee bouten vast waardoor de transducer goed op zijn plek wordt gehouden. Werkt natuurlijk niet voor het log.
Wellicht heeft iemand een beter idee.

justinpasman schreef :
Beter idee, mijns inziens, is het gat een beetje kleiner maken met epoxy dat je verdikt met een vulmiddel. Je kunt dat spul zo dik maken dat het als pindakaas is. Na uitharden het gat op 42 mm brengen, met een gatenboor of met een halfronde grove metaalvijl.
Overigens kun je Clipper kabels best inkorten of verlengen. Ik heb ooit een kabel van een Clipper windmeter doorgeknipt bovenin de mast, om daar twee stekkers te monteren zodat de windmeter er in de winter af kon. Eerst aan Clipper gevraagd of dat kon, want ook bij de windmeter zeggen ze dat het niet mag. Ik had tamelijk uitgebreid verteld hoe ik de stekkers wilde beschermen tegen vocht. Ik heb de indruk dat ze bang zijn voor slechte montage van stekkers.

Justinpasman,
Als je een schetsje van het gat en een schetsje van de sensor met maten maakt, zoals je het graag wilt hebben, kan ik van nylon of delrin (POM) een precies passend verloopbusje met kraag draaien. Bij de montage een beetje kit eraan, moer erop, et voila.

Vr.groet, peter

Avdhoeff,
Onze berichten kruisten elkaar. De oplossing van jou is mooier en duurzamer lijkt mij. Zelf ben ik niet zo thuis in het gebruik van epoxy, dus daar denk je dan ook niet zo snel aan.

Petervdw schreef :
ook mooi!

Beide oplossingen lijken mij oerdegelijk. Een mooie opvulring zorgt dat er geen beweging mogelijk is, waterdicht wordt het dan zeker wel met kit. Met epoxy zul je het wel echt dicht moeten lamineren om voldoende sterkte te krijgen denk ik, iets bewerkelijker, maar ook een goed idee.

Bedankt voor je aanbod Peter! Ik zal bij het gebruik van opvulringen de dikte van de romp moeten meten als hij droog staat (geeft in het water zo'n zooitje in de boot )

Ik denk dat ik de Clipper Duet maar klaar ga leggen voor aankomend 'droogdok' Passend is het wel te krijgen.
