Onderwerp: 24V dynamo op een 48V systeem

Goededag!

Even niet helemaal bootjes gerelateerd, maar bootjes hebben vaak dergelijke systemen en hier zijn natuurlijk heel mensen die het ea snappen van gelijkstroom systemen.

Wij willen een oud-hollandse molen upgraden naar stroomopwekking! Gezien dit soort molens heel erg weinig draaien moet het zo goedkoop en simpel mogelijk maar wel veilig opgebouwd worden.

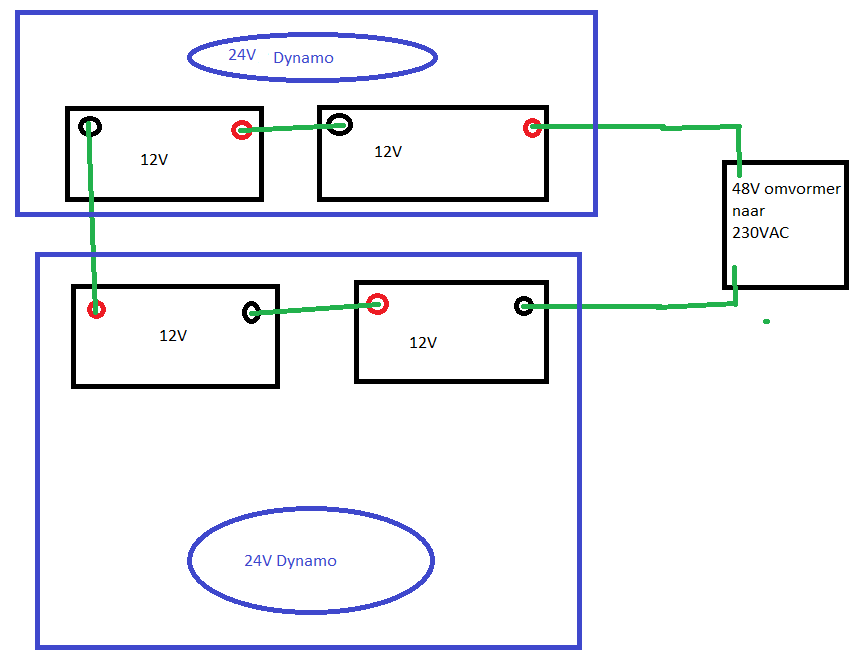

Hiervoor willen wij gebruik maken van 4 startaccu's uit auto's of boten, 2x 24V dynamo's en een omvormer die van 48V-150V een mooi 230VAC stroom maakt. Normaliter wordt deze omvormer gebruikt voor zonnepanelen.

Dit brengt ons in de situatie waarbij wij 2 verschillende voltages moeten handhaven. 2x een 24V systeem om de dynamo's op aan te sluiten en 1x een 48V systeem om de omvormer mee te voeden.

Zelf ik heb een Werktuigbouwkundige achtergrond dus ik snap een paar dingen van serie/parallel maar dit gaat mij net even wat ver. Kan dit opgelost worden door een paar diodes op de juiste plek of ligt het ingewikkelder?

Ik ben benieuwd of een van jullie een slim idee heeft om hier mee om te gaan!

Op 1 voorwaarde:
Exact dezelfde dynamo's vanaf dezelfde as aangedreven met dezelfde overbreng verhouding. Alle kabels gelijke lengte van de dynamo's

Als bovenstaande niet gerespecteerd wordt, is de kans dat de beide 24v accu sets verschillend geladen worden.

Het verdient geen schoonheidsprijs en is niet aan te raden.

Dan doe ik er nog een voorwaarde bij...
De dynamo's moeten absoluut 'zwevend' zijn. Geen van de dynamo's mag elektrisch contact hebben met het motorchassis voor de min aansluiting of met elkaar. Die dynamo's zijn er wel, dus op zich is het mogelijk. Je gaat wel een 'projectje' aan.

Je wilt perse 48V naar 230V omvormen, dan is er ook deze mogelijkheid:

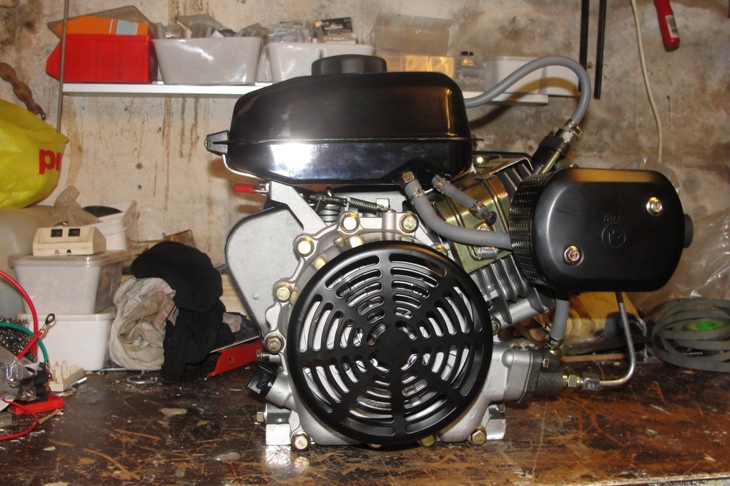

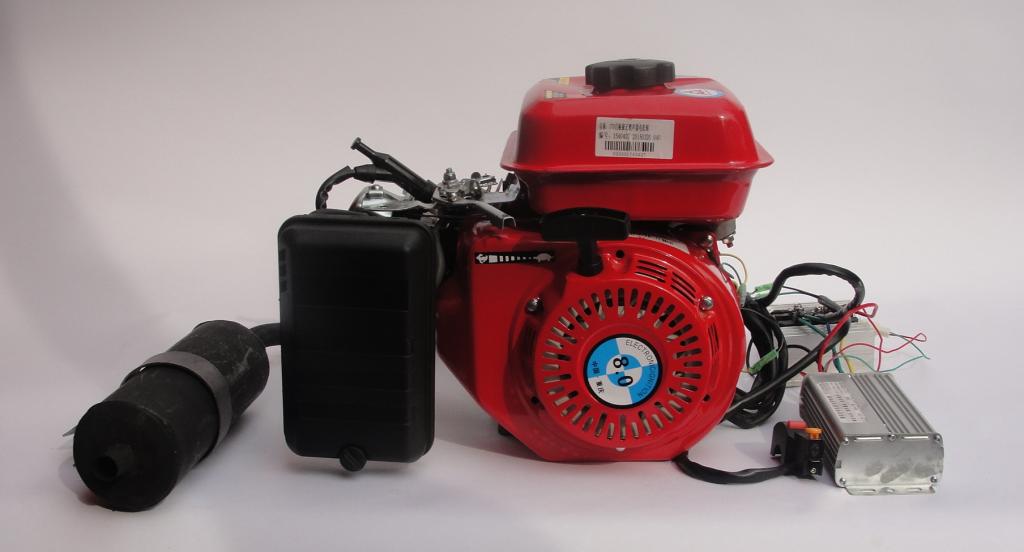

2kW auto start/stop benzine generator met 48-60VDC op de output.

Hand start/stop 3kW diesel generator met 48-60VDC op de output.

Je kunt de molen dan een Brushless DC Generator geven, die de accu's via een regelaar laadt. Een auto start/stop generator maakt er dan een soort 'uninteruptable power supply' van.
Ik vaar met de benzine uitvoering als back up in geval mijn 48V accubank voor mijn ebbm leeg raakt.
Groeten, Peper.

PS: een paar zonnepanelen op de molen om bij te kunnen springen op niet winderige dagen bespaart een hoop brandstof!
P

Brushless generator op 48V met 3 fase gekijkrichter, 1000W bij 500 rpm:
nl.aliexpress.com/item/48-V-96...aa&priceBeautifyAB=0
Kost een paar stuivers, maar dan hoef je niet meer te hannessen met 2 dynamo's.
Groeten, Peper.

Het doel is me niet helemaal duidelijk, willen jullie stroom leveren aan het net of stroom voor eigen gebruik in de molen? En/of beide?
Een elektromotor kun je gewoon direct gebruiken als generator ipv het zonnepaneel, deze geeft (afhankelijk van de gekozen motor) meteen ook al een veel hoger voltage dat vindt de omvormer weer fijn de omvormer levert aan het net als jullie niets gebruiken en jullie gebruiken uit het net als jullie iets nodig hebben, je hebt dan geen accu's en geen 2 dynamo's nodig.

Dit verhaal heb je niets aan als je off grid wilt gaan, maar dat is me dus niet duidelijk.

Zeilprutser heeft een goed punt!
Als je niet 'off grid' gaat kun je met een drie fase kortsluitanker motor die je 'over synchroon' laat lopen, een keurige sinus naar het net terugvoeren. Dan doe je ook nog aan cosinus phi verbetering!
Voor een WTB-er moet een 'variomatic' overbrenging niet een groot probleem zijn en zo kun je het toerental van de molen as regelen naar een gunstig toerental voor de generator as (1600 rpm voor een 4 polige machine of 3200 rpm voor een 2 polige machine).
Veel amateur windenergie opwekkers werken met een dergelijke installatie. Geeft geen nare spikes in het net!
Groeten, Peper.
