Onderwerp: U-blox 7 en Windows 10

Stegman is zo eigenwijs als ie groot is en hij haat gepiel met losse draadjes. Dus hij wilde, naast het aansluiten van zijn RX100 AIS-ontvanger via USB ook een gps via USB. De Pipo heeft USB-aansluitingen genoeg, tenslotte. Voorts is het de bedoeling die twee zonder tussenkomst van een multiplexer aan te sluiten, door gewoon twee poorten aan te maken in OpenCPN.

Omdat stegman ook wel 's een gokje wil wagen, bestelde hij bij de Chinezen een gps-dongle die wordt geadverteerd als de VK-172. Volgens de beschrijving een u-blox 7 ontvanger.
Het kostte niks, maar (bijna zoals te verwachten was) het werkt niet probleemloos. Hoewel het ook symptomatisch lijkt voor het eeuwige gedoe met Windows 10 en drivers.

De VK-172 wordt geleverd in een zakje met verder niks. Wat rondlezen in de handleiding van OpenCPN, waar ook over u-blox gps-en wordt gesproken, brengt me op de website van u-blox.
Dat blijkt een Zwitsers bedrijf te zijn. Bij 'Zwitsers' denk ik altijd "goed maar duur". Maar dit terzijde.

Enfin. Driver gedownload. Gps wordt door Windows herkend als 'u-blox 7 sensor', maar werken: ho maar..

Even lijkt de support op de site van pcnautic (onze eigen Zeilprutser) uitkomst te bieden. Die biedt namelijk ook een u-blox ontvanger aan en geeft een trucje om gedoe met drivers op te lossen.

En voila; het werkt! De positie van de boot toont zich op de kaart, samen met de AIS-objecten. In de AIS-lijst wordt ook keurig de afstand waarop die zich bevinden getoond.

Maar dat is natuurlijk te mooi om waar te zijn. De Pipo klinkt als alsof er continue USB-apparaten worden aangesloten en ontkoppeld (u kent dat Windows-riedeltje wel) en de muisaanwijzer van het draadloze Logitech toetsenbordje komt vast te zitten. Soms komt ie weer even los, als het riedeltje weer klinkt. Ook laat het AIS-icoontje in de werkbalk van OpenCPN een dreigend rood uitroepteken zien, terwijl er op zich wel AIS-objecten op het scherm worden getoond. Het draait er uiteindelijk op uit dat het hele USB-gebeuren van de Pipo van slag raakt.

Kortom; die chinese u-blox dingen.. Er zitten, eufemistisch uitgedrukt, wat haken en ogen aan, zo te zien.

Ik houd me aanbevolen voor oplossingen of tips betreffende USB-gps-en die wél probleemloos werken met Windows 10 én betaalbaar zijn.

Beste S,

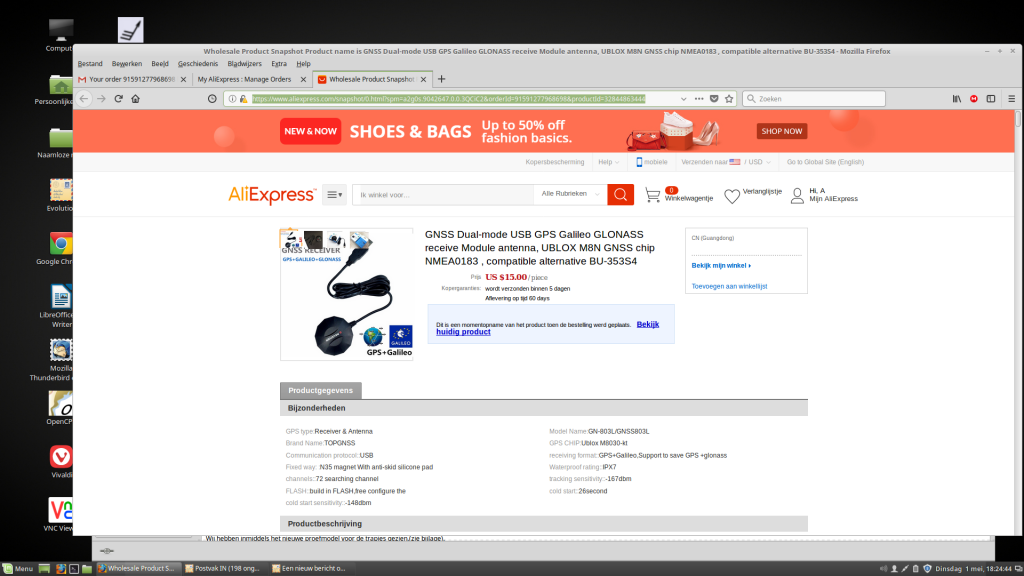

zojuist mijn GPS muis binnen gekregen. Doet GPS, Glonass, Galileo en Beidou (chinese Sat)

Er staat op de verpakking dat deze ook werkt met Win10. Heb ik zelf niet in gebruik.

Werkt met hoge snelheid 9600 baud. Een 72 kanalen. ontvanger. Waterbestendig.

Doet het bijzonder goed en is zeer nauwkeurig.

Kosten $ 15,- plus wat verzendkosten in totaal € 17,- Wordt per luchtpost verzonden. Je hoeft er geen weken op de wachten.

Nog een punt van aandacht: OpenCPN is geen multiplexer. Als je meerdere "talkers" gebruikt, dan praten die door elkaar. Een multiplexer zet de gesprekken achter elkaar.

Hier alle informatie:

www.aliexpress.com/snapshot/0....roductId=32844863444

brambo schreef :
Bedankt voor je reactie.
De gps-muis die je noemt, laat ik even voor wat ie is. Je sluit hem ongetwijfeld aan op een Linux systeem. Dat ie daar werkt is fijn, maar wat het ding met Windows doet blijft onduidelijk.

Voor wat betreft het deel dat ik hierboven quote: ik meen uit diverse bronnen begrepen te hebben dat ik probleemloos genoemde talkers op twee poorten in OpenCpn kan aansluiten en dat de informatie dan correct door OpenCPN wordt verwerkt en getoond. Klopt dat verhaal niet?

Dat dit anders werkt dan bij gebruik van een multiplexer is duidelijk; ook daar werd destijds al op gewezen. Maar kan het of niet?

Feit is wel dat de infomatie, naar mijn idee correct, gelijktijdig werd getoond. Maar er ontstonden problemen met andere USB-apparaten.
Wat betreft het AIS-icoontje in de werkbalk, dat rood werd en een uitroepteken vertoonde; ik ben er inmiddels achter dat dit te maken heeft met een AIS-alarm en de instelling daarvan. In mijn haven liggen diverse schepen waarvan de AIS permanent aanstaat. Heeft dus niks te maken met aansluitproblemen.

Hoe doe je het zelf? Wel met een multiplexer?

Er bestaat op de poorten een mogelijkheid tot het filteren c.q. uitsluiten van bepaalde NMEA-boodschappen. Is dat in dit verband nog van belang?

Overigens lijkt me dit los te staan van de vreemde problemen die ontstaan bij andere aangesloten USB-apparaten.

Ja je kan prima meerdere poorten gebruiken in Open CPN.
Met mijn U-blox 8 USB GPS muis zijn deze problemen mij niet bekend. (maar kreeg ook pas vorige week de eerste klacht mbt het driver probleem)
PS @ Brambo zie je die Galileo satellieten wel ? Dat hij die moet kunnen ontvangen dat weet ik wel, maar standaard heb ik er nog geen 1 gezien die dat doet, wij moeten onze GPSen eerst herprogrammeren voordat de Galileo satellieten zichtbaar worden. (en dat doen we dus ook voor levering)

Voor Lodewijk kun je met U-center de muis herprogrammeren? Dat is een aardig teken of het wel een echte U-Blox is.

Kan de pipo de muis wel voeden ? kijk in apparatenbeheer van Win10 of je de comport steeds ziet opkomen en weer verdwijnen.

Zeilprutser schreef :
Met alleen de driver in het systeem deed de muis aanvankelijk niks. Werd wel direct door Windows als u-blox sensor herkend, maar werkte niet. Het updaten van de driver middels de device manager van Windows 10, zoals je op je eigen website beschrijft, leverde een werkende gps op, maar tevens het gedoe met het toetsenbord en zijn mousepad.

Ik heb U-center gedownload, maar het zag er in eerste instantie te ingewikkeld uit om er veel tijd aan te besteden. Temeer om u-blox ergens op haar site, in een antwoord aan een vragensteller, zegt dat er aan de u-blox 7 weinig in te stellen of te veranderen valt. Dat is kennelijk voorbehouden aan andere types, zoals de u-blox 5 of 8.

Beste S,

zover mij bekend is OpenCPN geen multiplexer. Listeners is geen probleem, maar voor meerdere talkers moeten de NMEA zinnen gerangschikt worden. Dat doet de multiplexer.

Als je ze apart aansluit zullen ze ongetwijfeld goed werken, maar niet tegelijk.

De door mij aangegeven muis werkt ook op Windows10. Zie de beschrijving.

Wil je GPS muis en de AIS combineren dan heb je een multiplexer nodig.

Je hebt al een Raspberry Pi en met OpenPlotter zit er de Kplex multiplexer software in. Staat onder Openplotter nmea183 tab. Daar kun je de diverse apparaten aansluiten met verschillende baudrates.

De uitkomst van de NMEA mix gaat via intern netwerk naar OpenCPN verbinding TCP localhost en poort 10109.

Dus je kunt de RPI gebruiken als kaartplotter. Maar dat doe je niet.

Dan gebruik je de RPI gewoon uitsluitend als multiplexer. Omdat er ook een Wifi Access punt inzit, ontvang je de gemixte NMEA data draadloos of via een ethernet kabeltje op je Pipo met OpenCPN.

Draadloos is eerst een verbinding maken.

Daarna in je Pipo OpenCPN het Ip adres aangeven. Is TCP meestal 10.10.10.1 en de poort 10109

Dan heb je op je Pipo met OpenCPN erop de info van de GPS muis en de AIS posities op je scherm.

Je kunt ook nog het bureaublad van de RPI bedienen als je een VNC client installeert op de Pipo met hetzelfde IP adres.

Groeten uit een nog zonnig Zeeland,

Bram

Of je zet er gewoon een roosmux voor... Hardware en software matig de beste oplossing.
Ja dat kost wel iets meer. Maar dan heb je ook wat.

je kan een heleboel veranderen begin eens met een sentence toe te voegen of te verwijderen zolang je het niet opslaat bij View/CFG(Configuration) verdwijnt je aanpassing weer na een power cycle.

Om een sentence aan te passen:
Ga eerst naar Receiver/Port kies de comport en vink autobauding aan.
Kijk rechtsonder in de balk of No port open is verdwenen en de connectie groen knippert.
Kies View/ Messages view de zinnen die je nu ontvangt zijn dik gedrukt, als er dubbel op klikt moet de zin grijs worden en ontvang je hem niet meer, dat kun je controleren bij View/Text Console door weer te dubbel klikken op een grijze zin wordt hij weer zwart en ontvang je de zin weer.

roozeboos schreef : Ondersteund hij de U-Blox USB driver wel? De BoatController wel.

Beste ZP,

zie de beschrijving die op het aangegeven website is aangegeven.

Doet niet alleen GPS, Galileo maar ook Glonass. Met Sbas, Waas, Egnos en Msas.

Als ik het vergelijk met mijn huidige Navilock GPS muis is dit ding veel nauwkeuriger.

Default baud rate is 9600, maar kan hoger voor GPS.

Tja, en dan nog de prijs.

Groet,

Bram

Volgens mij:

Je hebt praters en luisteraars......
De gps praat en open cpn luisterd, open cpn kan naar meerdere praters tegelijk luisteren (het is net een vrouw) als open cpn de 2 verhalen moet samenvoegen en het aan een ander apparaat moet vertellen kan het mis gaan.

Zeilprutser schreef : omdat er zo een pruts framboos voor zit..

Nee je moet geen gps inlezen met een usb poort. Dat is daar niet voor geschikt.
Dat weet iedereen ook wel. ( veel te veel overhead in software voor het ontvangen van een paar honderd bytes per seconde)
Nmea in. Dat is robuust.

If you pay peanuts...

Zal me daarom niet verder laten verleiden om te reageren.

Ja, met vrouwen heb je hetzelfde. Die kletsen ook door elkaar en dan versta er niets meer van.

Je moet een voorzitter hebben, die ze een voor een aan het woord laat en het geheel samenvat.

Kortom een "multiplex" persoon.

brambo schreef :
Dat is natuurlijk onzin wat je hier schrijft, je hebt nergens een multiplexer voor nodig als je voldoende compoorten hebt, het enige waar je op moet letten is dat de AIS geen gps info meestuurd, die kan je dan ook weg filteren in de compoort settings van OpenCPN.

Een multiplexer heb je in principe nooit nodig als je maar voldoende compoorten hebt.

roozeboos schreef :
Wedden van wel!

Maar Hans, waarom installer je geen Windows 7 OEM versie op die Pipo? Dan ben je van al dit ge-emmer af toch, of vergis ik mij daarin? Je koopt dit voor een paar tientjes:

www.tresbizz.com/nl/nl/softwar...temen/windows-7.html

Voor zo een eenvoudig systeem is vind ik het te gek voor woorden dat je een multiplexer (dedicated of RPi) nodig zou hebben.

uhm.. Hierbij is de multiplexer toch geen enkel probleem? Dat wordt pas een probleem als je die data weer naar iets anders gaat sturen, je iPad of AIS transceiver.

Volgens mij heeft het probleem van Stegman wat focus nodig, doet ie het wel goed als je de rest niet aansluit? Kun je 'm eens in een andere W10 machine pluggen?

Nachtvlinder schreef : Echt niet!
edit:

Zie je wel!

Ik denk ook dat het of een power probleem is of dat het geen echte U-Blox is vandaar mijn tip mbt U-center
Daarnaast lijkt het op het oude GPS /Muis/ Toetsenbord syndroom dat windows vroeger had, ik ben dat echter al jaren niet meer tegengekomen.

@Brambo je link is dood? maar heb hem zelf opgespoord bij alie alles lijkt er op dat hij inderdaad alle 3 de systemen ontvangt net zoals die bij ons, heb je het gecontroleerd?
Best wel knap dat ik voor € 5,- extra hem de volgende dag bij je in de bus kan leveren!!!!

Zeilprutser schreef :
Ook in Win10 is dat nog steeds actueel, ze geven wat dat betreft niet op, de seriële muis waar dit ooit voor gemaakt is al heel lang niet meer te koop.

henkvd schreef :
Ok!!! Dan is dat verdachte nummer 1 geworden! Werkt dan Muis blokker van Stentec nog?

@ Zeilprutser

Ja.



Start jij Windows systemen nooit opnieuw op dan, met aangesloten nmea ,dat je het al een tijd niet meer hebt gezien ?
Tot nu toe heeft iedere Win versie hier last van.

henkvd schreef :
Je wilt toch wel de NMEA gegevens achter elkaar gezet hebben. Want je hebt wellicht meerdere dingen die NMEA gebruiken. Denk aan klokjes met snelheid richting etc.

Dan zijn er ook nog de verschillende snelheden. AIS met 38.400 baud. Je moet dan ook nog allerlei conflicten eruit filteren. Ik weet niet beter dat je met meerdere talkers de NMEA zinnen moet rangschikken met een multiplexer.
